海思SDK学习基础知识

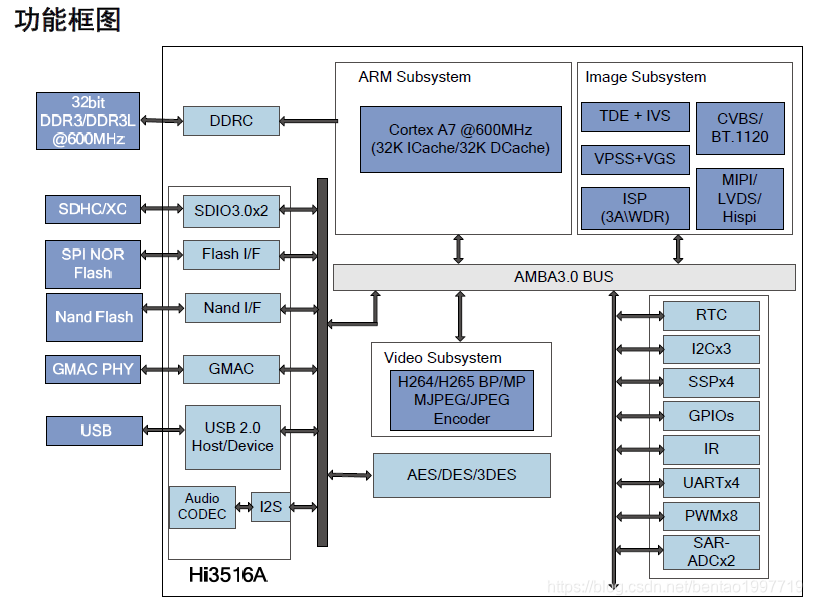

1、High516A功能框图
Hi3516A作为新一代行业专用HD IP摄像机SoC，集成新一代ISP，采用业界最新的H.265视频压缩编码器，同时采用先进低
功耗工艺和低功耗架构设计，这一切将使得Hi3516A在低码率、高图像质量和低功耗方面持续引领行业水平。创新性的硬件支持90度/270度旋转功能和镜头几何校正功能，可以满足监控应用的各种场景需求。Hi3516A还全格式支持3A算法，用户可以基于此实现包含一体机机芯在内的各种机型设计。集成POR、RTC、Audio Codec、并支持多种sensor（传感器）电平及各种时钟输出等功能，将极大的降低基于Hi3516A的HD IP摄像机EBOM成本。与海思DVR/NVR芯片一样稳定和易用的SDK设计，能够支撑客户快速产品量产，并实现DVR/NVR和IP摄像机的系统布局。
HD IP摄像机：高清（高分辨率）网络摄像机
ISP：图像信号处理（Image Signal Processing）主要用来对前端图像传感器输出信号处理的单元
H.265：一种新的视频编码标准
视屏压缩编码器：专门进行音视频的压缩和编码。
90度/270度旋转功能和镜头几何校正功能:旋转图片以及对畸形图片的校正。
图片中的缩写含义如下
| 英文 | 中文释义 |
|---|---|
| DDRC | 数据方向选择寄存器 |
| ARM Subsystem | Arm子系统 |
| Image Subsystem | 图像子系统 |
| Video Subsystem | 视频子系统 |
| SDIO3.0x2 | 安全数字输入输出 |
| Flash I/F | |
| Nand I/F | |
| GMAC | 千兆网媒体访问控制 |
| USB Host/Device | |
| Audio Codec | |
| I2S | |
| Nand Flash | |
| Nor Flash | |
| SPI Norflash | |
| GMAC PHY | |
| DDR3/DDR3L | |
| TDE | 利用硬件为 OSD 和 GUI 提供快速的图形绘制功能 |
| IVS | 智能加速引擎(比 IVE 更高层次的应用 API) |
| CVBS | 复合同步视频广播信号 或 复合视频消隐和同步 |
| BT.1120 | |
| VPSS | 视频前处理单元 |
| VGS | 视频监控运行保障系统 |
| ISP | 图像信号处理 |
| 3A | 自动对焦/自动曝光/自动白平衡 |
| WDR | 宽动态范围 |
| MIPI | 移动产业处理器接口 |
| LVDS | 低电压差分信号 |
| HISPI | 图像传感器接口 |
| H264/H265 | 视频编码标准 |
| BP/MP/MJPEG/JPEG Encoder | |
| AES | 密码学中的高级加密标准 |
| DES | |
| 3DES | |
| SSP | 同步串行口 |
| SAR-ADC | 逐次逼近型ADC |
