PowerDesigner通过jdbc连接MySQL实现逆向工程步骤

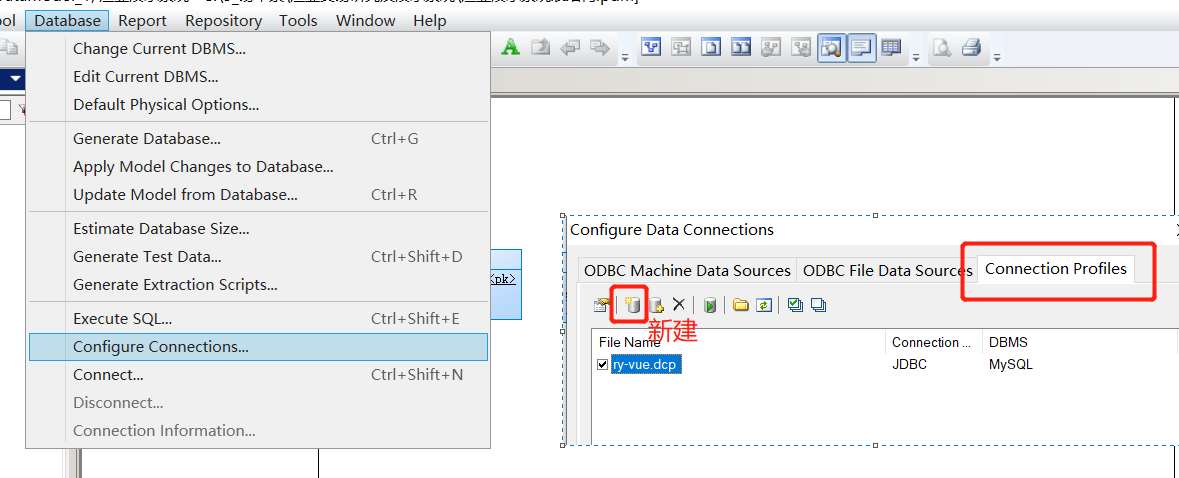

1. 创建物理模型后新建连接：Database -> Configure Connections …

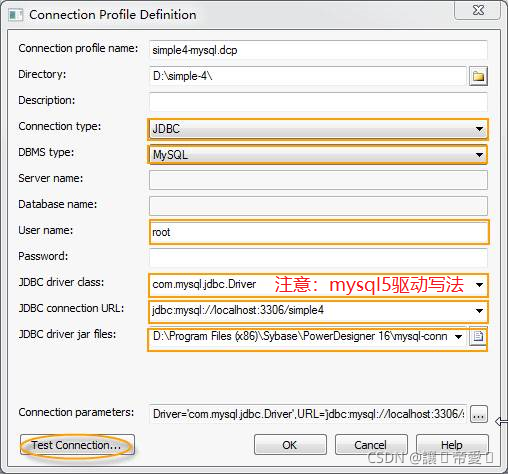

2. Connection Profiles 配置MySQL数据源

• Connection profile name: 数据库连接文件名,默认后缀名.dcp;
• Directory:文件存放路径
• Connetction type: 连接类型JDBC;
• DBMS type : 数据库类型MySQL
• Server name: 服务器名称；
• Database name: 数据库名称
• User name: 登陆用户
• Password: 登录密码
• JDBC Driver class: 驱动类
• JDBC Driver Jar URL: 数据库连接
• JDBC connection files: 驱动包

5. 测试连接


注意：

• 使用 jdbc连接数据库，需要设置环境变量classpath，值为数据库jdbc的 jar包路径
• PowerDesigner需JVM为 32位

1. 新建批处理：startup.bat

   # 32位JAVA_HOME
   Set JAVA_HOME=D:\develop\java\jdk\jdkjdk1.7.0_04_32bit\jdk1.7.0_04
   # 设置 CLASSPATH：指定 Oracle 和 MySQL 之 JDBC Driver，
   # 注意 Windows下“;”分隔，Linux下 “:” 分隔
   # mysql5驱动
   Set CLASSPATH = D:\develop\tomcat\tomcat7.0.64\lib\mysql-connector-java-5.1.21.jar;D:\develop\database\oracle\product\11.2.0\dbhome_1\jdbc\lib\ojdbc6.jar;
   # 启动 PowerDesigner16
   "C:\Program Files (x86)\Sybase\PowerDesigner 16\PdShell16.exe"


2. 批处理启动PowerDesigner

   • 优点是无需去控制面板中改变系统环境变量
   • 缺点是需要到 PowerDesigner 目录下启动
   • 也可以管理员命令窗口里执行 Set JAVA_HOME和Set CLASSPATH 然后启动 powerdsigner
