ZUCC_计算机网络实验_实验07 RIP和OSPF动态路由协议

浙江大学城市学院实验报告

文件下载：https://download.csdn.net/download/OwemShu/83601123
百度网盘下载

一、实验目的

  1. 理解动态路由的作用和原理；
  2. 掌握的RIP协议和OSPF协议的配置方法。

二、实验设备

Cisco 2911路由器 3台；PC机 3台。

Serial模块，串口线和双绞线若干。

三、实验步骤

1. RIP路由信息协议实验

image-20220306105519301

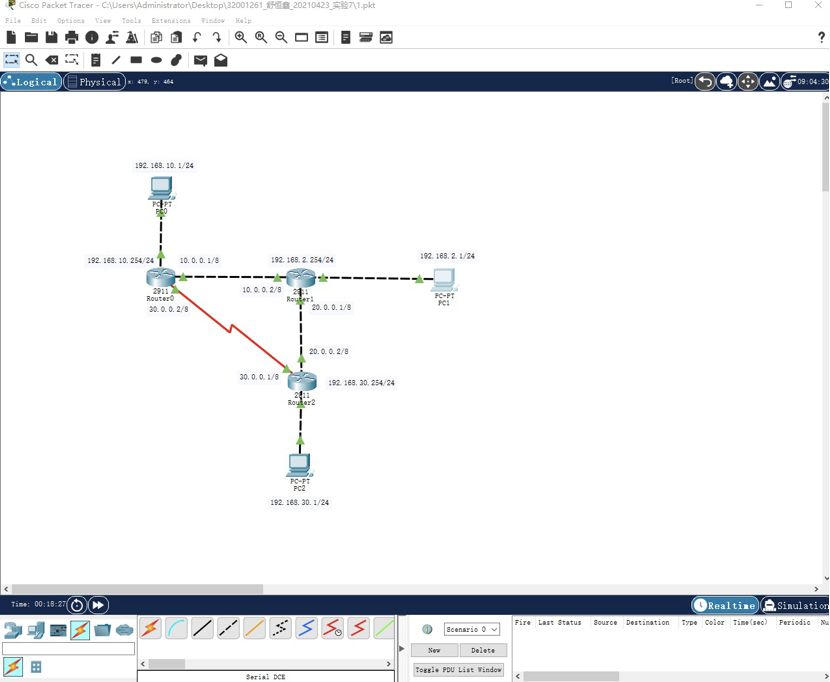

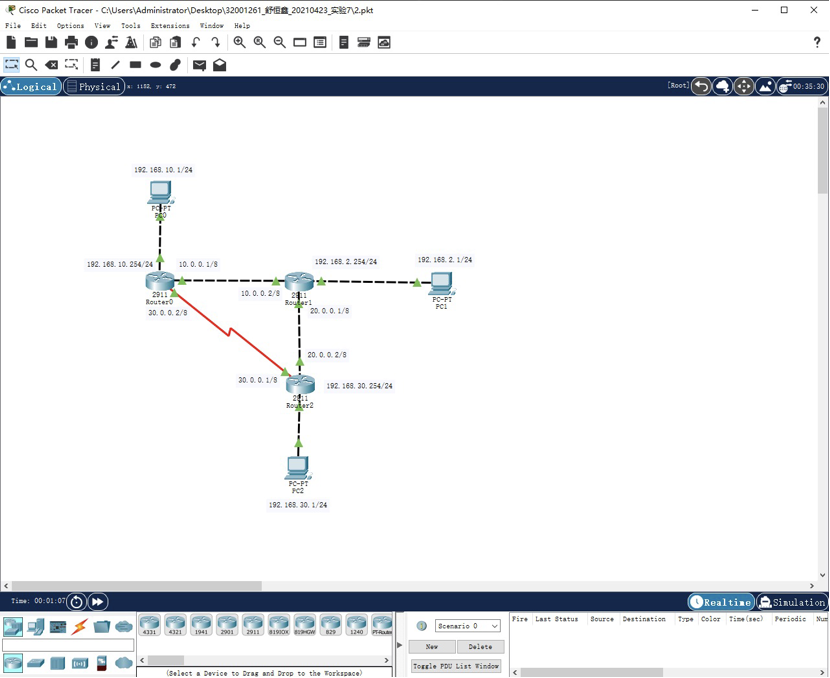

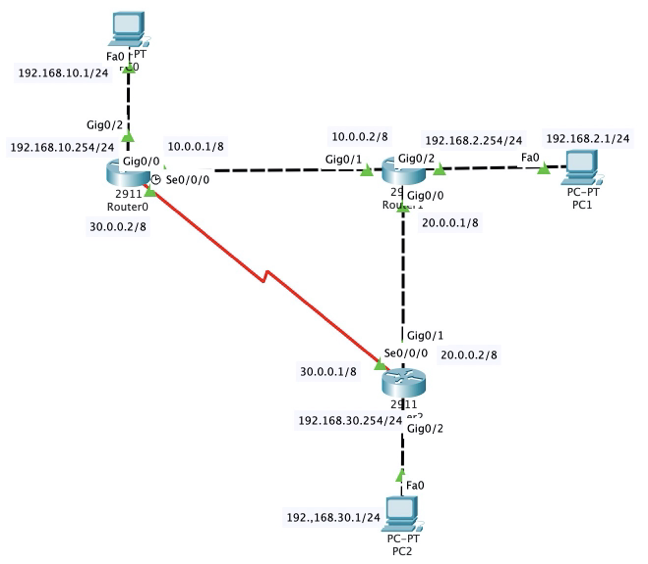

1.1 **根据要求完成拓扑图，并对各端口IP地址等信息进行详细标注，请将路由器Router1改名为自己姓名缩写，**截图如下：

image-20220306105531540

1.2 根据拓扑图配置各路由器主机名、各接口和各PC的地址:

路由器R0的配置命令的响应

Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#hostname R0
R0(config)#int g0/0
R0(config-if)#ip address 10.0.0.1 255.0.0.0
R0(config-if)#no shutdown

R0(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0, changed state to up

R0(config-if)#int g0/2
R0(config-if)#ip address 192.168.10.254 255.255.255.0
R0(config-if)#no shutdown

R0(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/2, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/2, changed state to up

R0(config-if)#int s0/0/0
R0(config-if)#ip address 30.0.0.2 255.0.0.0
R0(config-if)#no shutdown

路由器R1的配置命令的响应

Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#hostname SHX
SHX(config)#int g0/1
SHX(config-if)#ip address 10.0.0.2 255.0.0.0
SHX(config-if)#no shutdown

SHX(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/1, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/1, changed state to up

SHX(config-if)#int g0/0
SHX(config-if)#ip address 20.0.0.1 255.0.0.0
SHX(config-if)#no shutdown

SHX(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0, changed state to up

SHX(config-if)#int g0/2
SHX(config-if)#ip address 192.168.2.254 255.255.255.0
SHX(config-if)#no shutdown

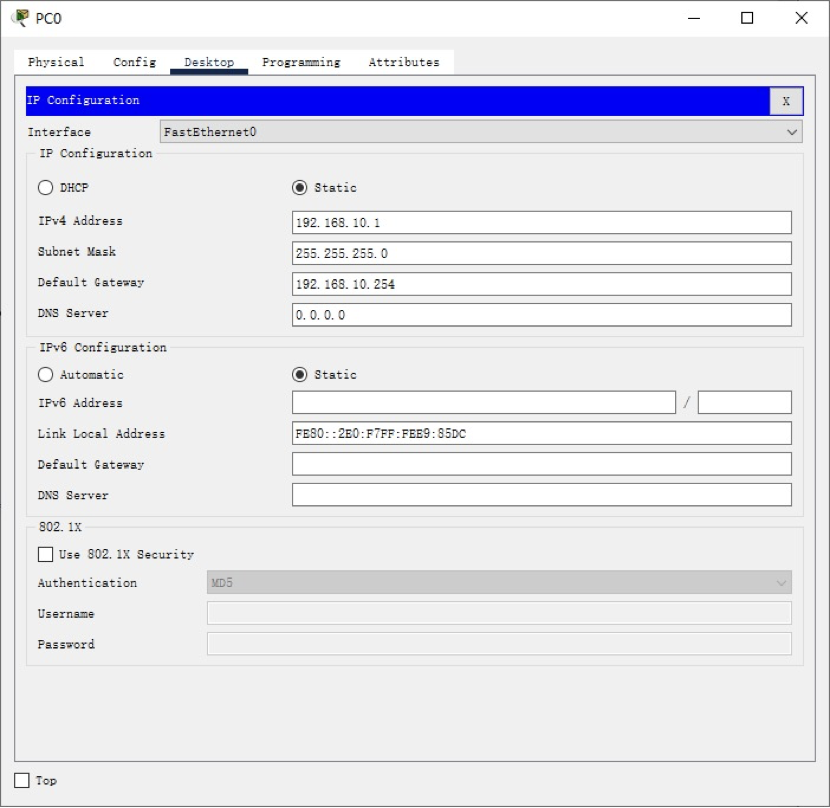

PC0的地址配置界面截图：

image-20220306105620198

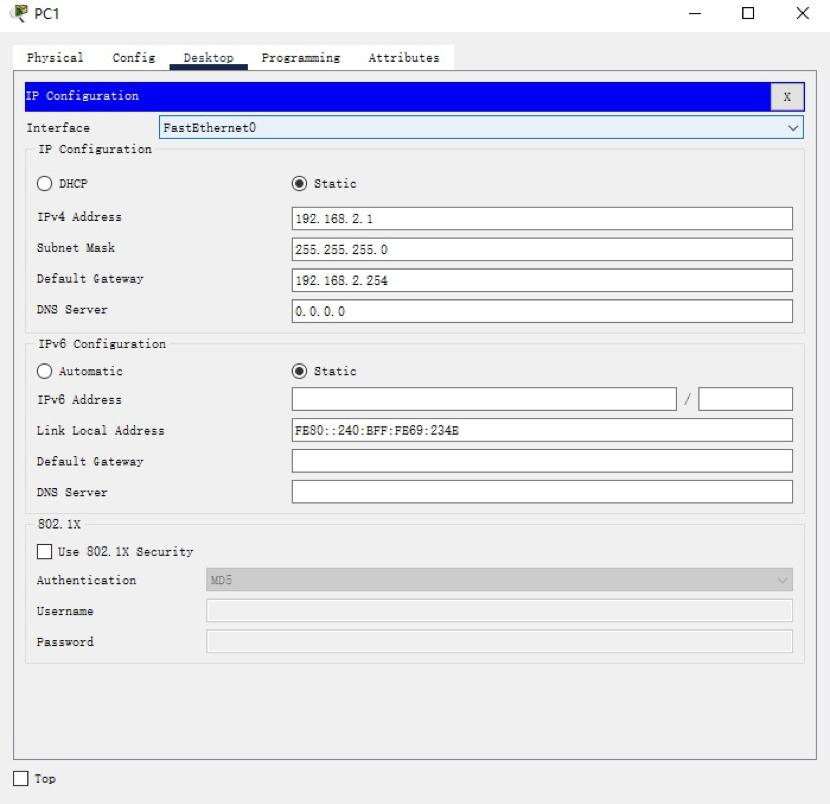

PC1的地址配置界面截图

image-20220306105631733

1.3 使能各路由器的RIP协议，并配置需对邻居路由器宣告的网络地址。

路由器R0的配置命令的响应

R0>en
R0#conf t
Enter configuration commands, one per line. End with CNTL/Z.
R0(config)#router rip
R0(config-router)#network 10.0.0.0
R0(config-router)#network 30.0.0.0
R0(config-router)#network 192.168.10.0
R0(config-router)#exit

路由器R1的配置命令的响应

R2>en
R2#conf t
Enter configuration commands, one per line. End with CNTL/Z.
R2(config)#router rip
R2(config-router)#network 192.168.30.0
R2(config-router)#network 30.0.0.0
R2(config-router)#network 20.0.0.0
R2(config-router)#exit

路由器R3的配置命令的响应

SHX>en
SHX#conf t
Enter configuration commands, one per line. End with CNTL/Z.
SHX(config)#router rip
SHX(config-router)#network 192.168.2.0
SHX(config-router)#network 10.0.0.0
SHX(config-router)#network 20.0.0.0
SHX(config-router)#exit

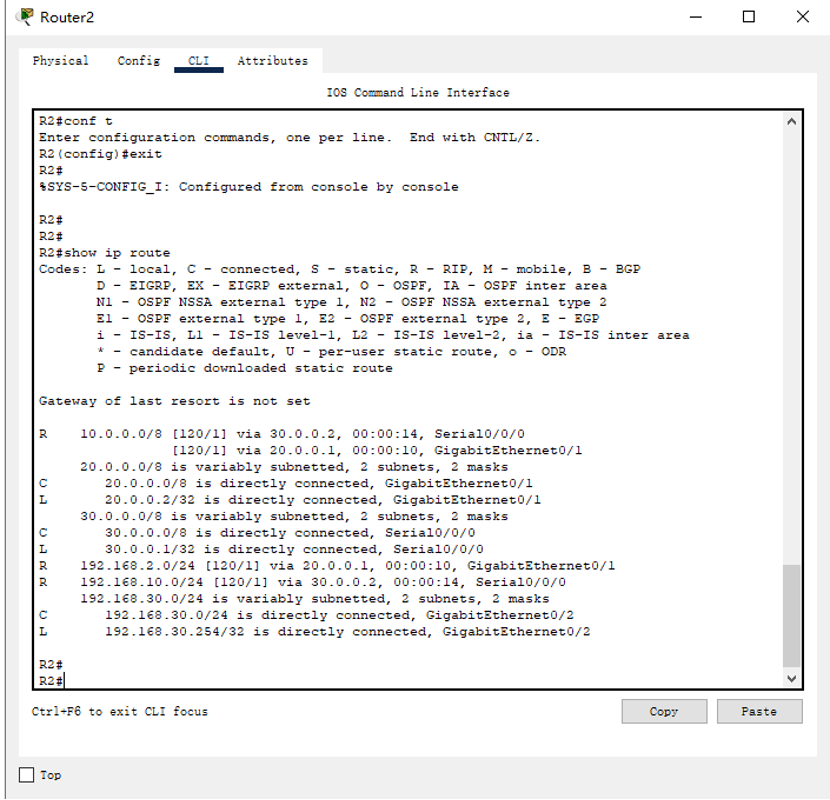

1.4 查看各路由器的路由信息表：

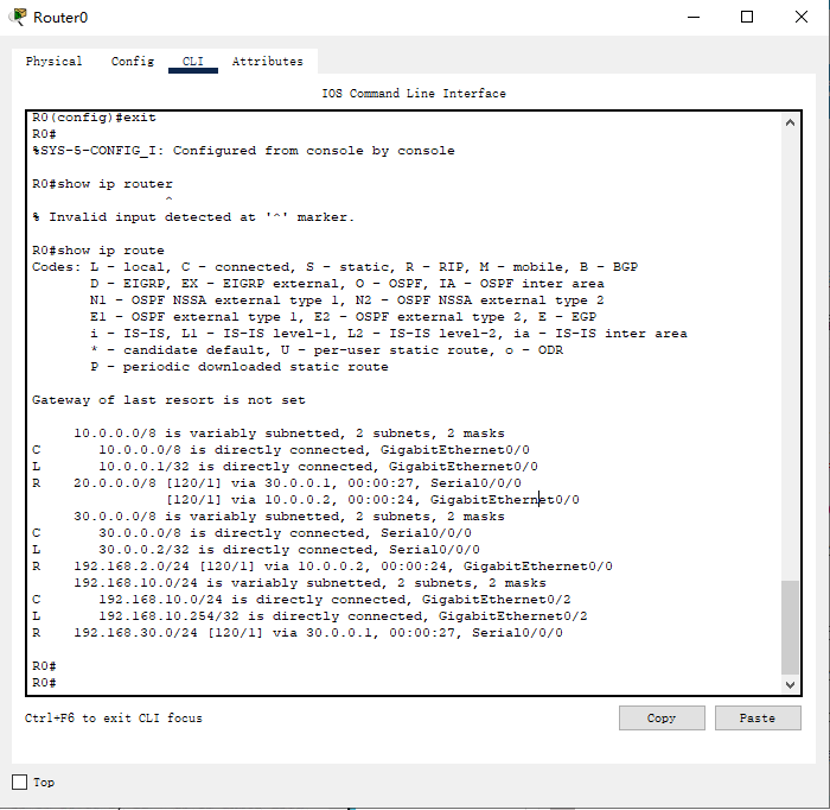

R0路由表截图

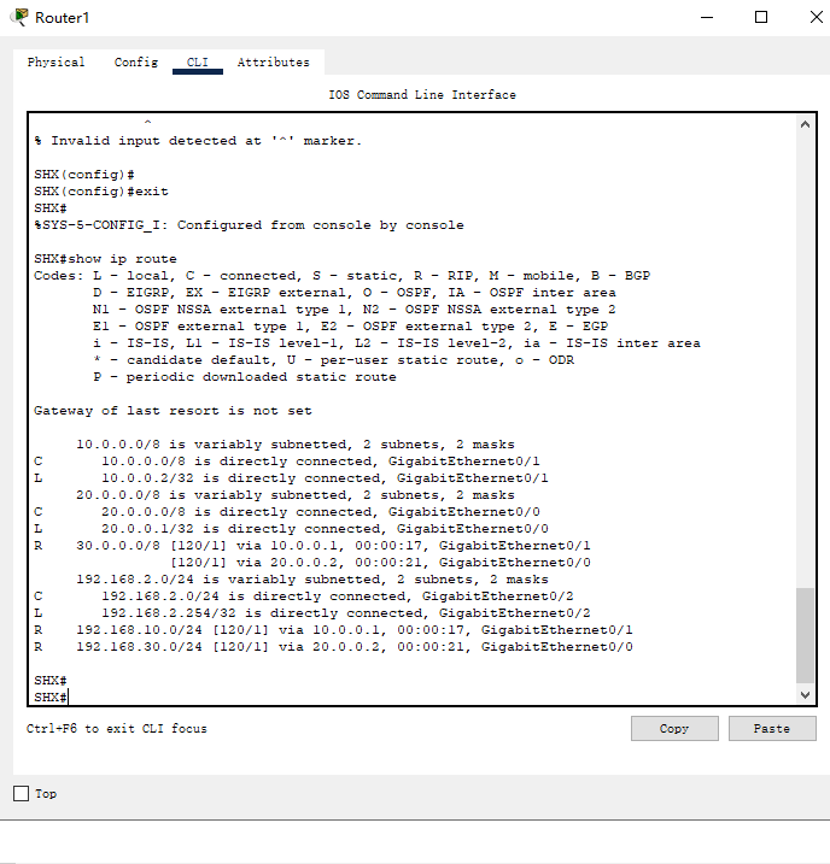

R1路由表截图

R2路由表截图

1.5 添加简单PDU，查看ICMP包及应答包的传输路径

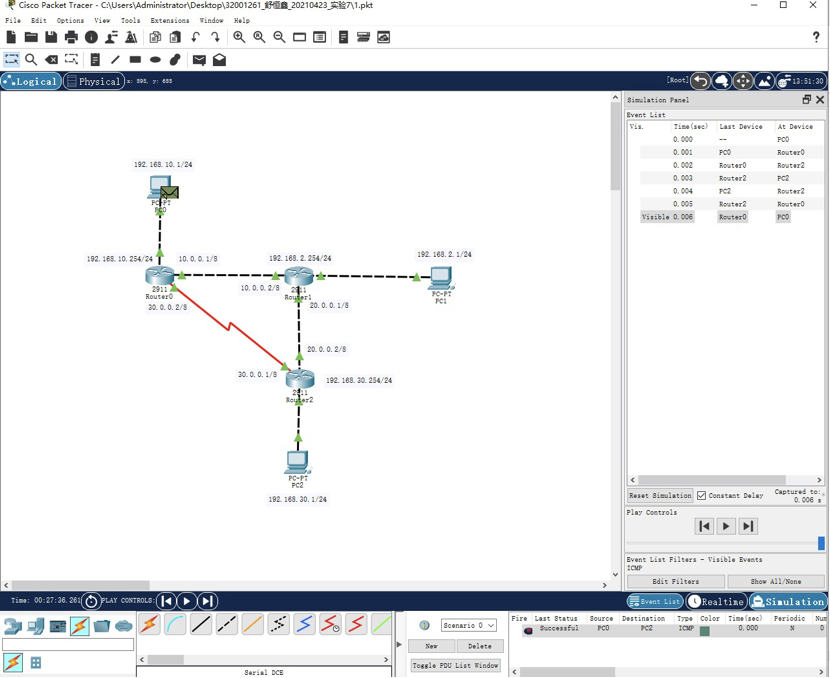

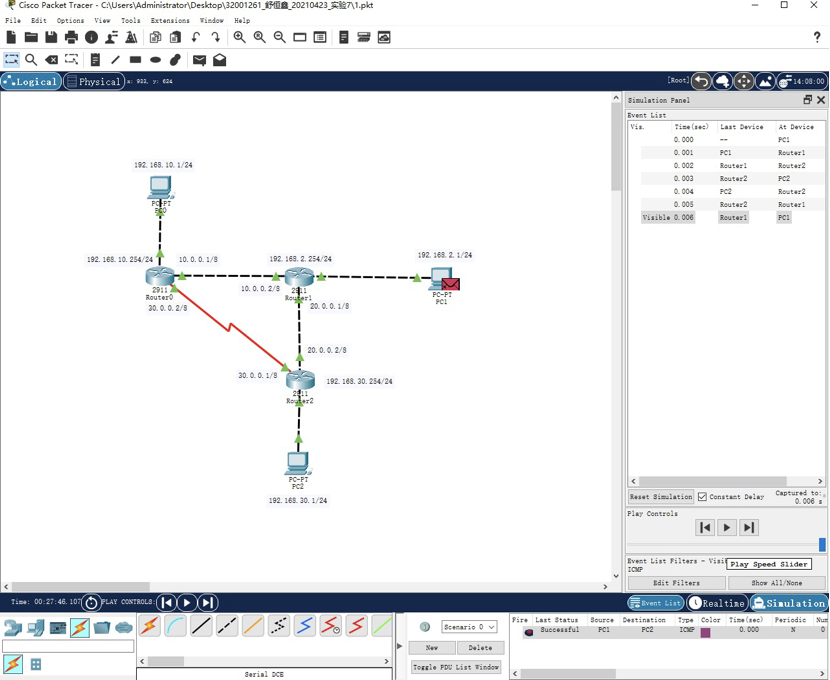

从PC0到PC2的简单PDU传输过程截图：

image-20220306105941276

image-20220306105951151

填写下表：

所经过的网络下一跳
PC0到PC2192.168.10.254 30.0.0.2 30.0.0.1 192.168.30.25430.0.0.2 30.0.0.1 192.168.30.254 192.168.30.1
PC1到PC2192.168.2.254 20.0.0.1 20.0.0.2 192.168.30.25420.0.0.1 20.0.0.2 192.168.30.254 192.168.30.1

1. 6 分析路由情况

在RIP协议中，路由优先选择跳数最小的线路，例如即使R0->R2之间的线缆带宽远小于千兆网线，路由器依然会走最少跳线路。

2. OSPF****最短路径优先协议

image-20220306110033406

2.1 **根据要求完成拓扑图并对各端口IP地址等信息进行详细标注，请将路由器Router2改名为自己姓名缩写，**截图如下：

image-20220306110046343

2.2 根据拓扑图配置各路由器主机名、各接口和各PC的地址:

路由器R0的配置命令的响应

Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#hostname R0
R0(config)#int g0/0
R0(config-if)#ip address 10.0.0.1 255.0.0.0
R0(config-if)#no shutdown

R0(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0, changed state to up

R0(config-if)#int g0/2
R0(config-if)#ip address 192.168.10.254 255.255.255.0
R0(config-if)#no shutdown

R0(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/2, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/2, changed state to up

R0(config-if)#int s0/0/0
R0(config-if)#ip address 30.0.0.2 255.0.0.0
R0(config-if)#no shutdown

路由器R1的配置命令的响应

Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#hostname SHX
SHX(config)#int g0/1
SHX(config-if)#ip address 10.0.0.2 255.0.0.0
SHX(config-if)#no shutdown

SHX(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/1, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/1, changed state to up

SHX(config-if)#int g0/0
SHX(config-if)#ip address 20.0.0.1 255.0.0.0
SHX(config-if)#no shutdown

SHX(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0, changed state to up

SHX(config-if)#int g0/2
SHX(config-if)#ip address 192.168.2.254 255.255.255.0
SHX(config-if)#no shutdown

PC0的地址配置界面截图：

image-20220306110125420

PC1的地址配置界面截图

image-20220306110139455

2.3 使能各路由器的RIP协议，并配置需对邻居路由器宣告的网络地址。

路由器R0的配置命令的响应

R0#
R0#conf t
Enter configuration commands, one per line. End with CNTL/Z.
R0(config)#router ospf 1
R0(config-router)#network 10.0.0.0 0.255.255.255 area 0
R0(config-router)#network 30.0.0.0 0.255.255.255 area 0
R0(config-router)#network 192.168.1.0 0.0.0.255 area 0
R0(config-router)#exit

路由器R1的配置命令的响应

SHX>en
SHX#conf t
Enter configuration commands, one per line. End with CNTL/Z.
SHX(config)#router ospf 1
SHX(config-router)#network 10.0.0.0 0.255.255.255 area 0
SHX(config-router)#network 20.0.0.0 0.255.255.255 area 0
SHX(config-router)#network 192.168.30.0 0.0.0.255 area 0
SHX(config-router)#exit

路由器R3的配置命令的响应

R2>en
R2#conf t
Enter configuration commands, one per line. End with CNTL/Z.
R2(config)#router ospf 1
R2(config-router)#network 192.168.30.0 0.0.0.255 area 0
R2(config-router)#network 30.0.0.0 0.255.255.255 area 0
R2(config-router)#network 20.0.0.0 0.255.255.255 area 0
R2(config)#exit

2.4 查看各路由器的路由信息表：

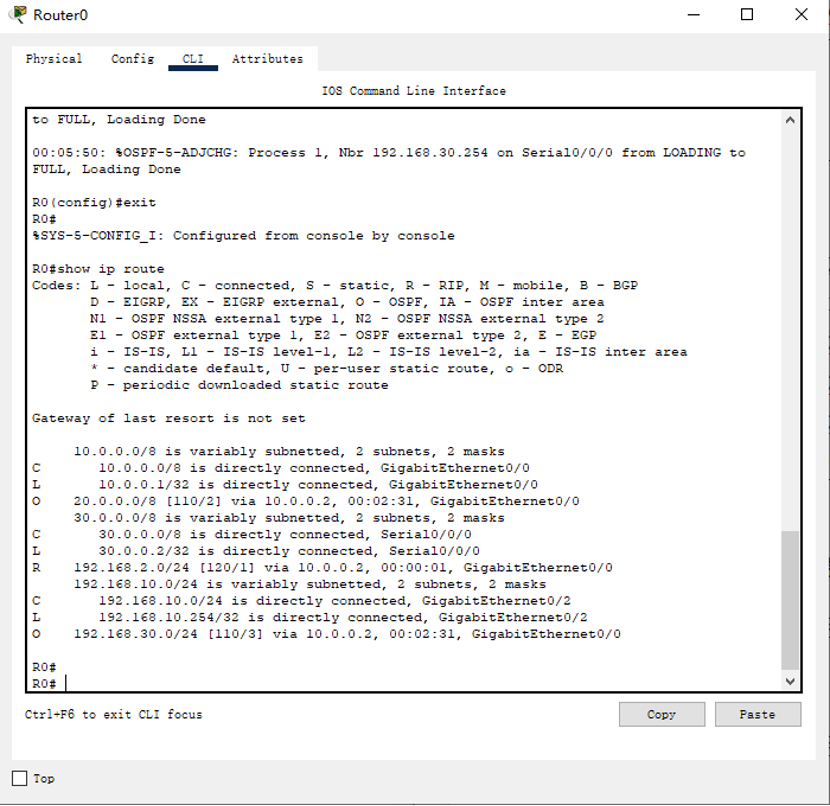

R0路由表截图

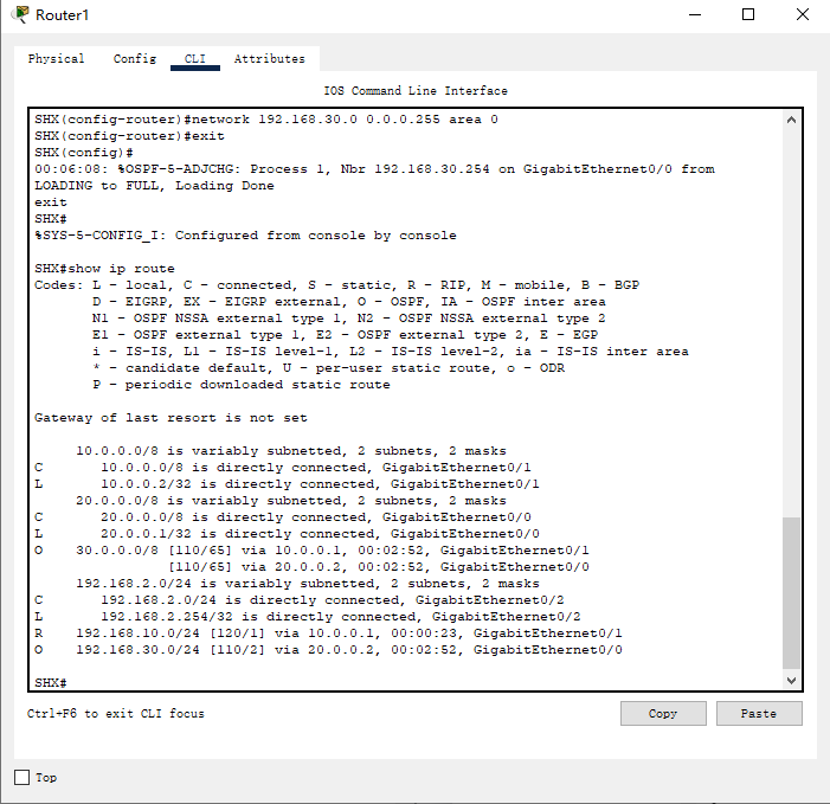

R1路由表截图

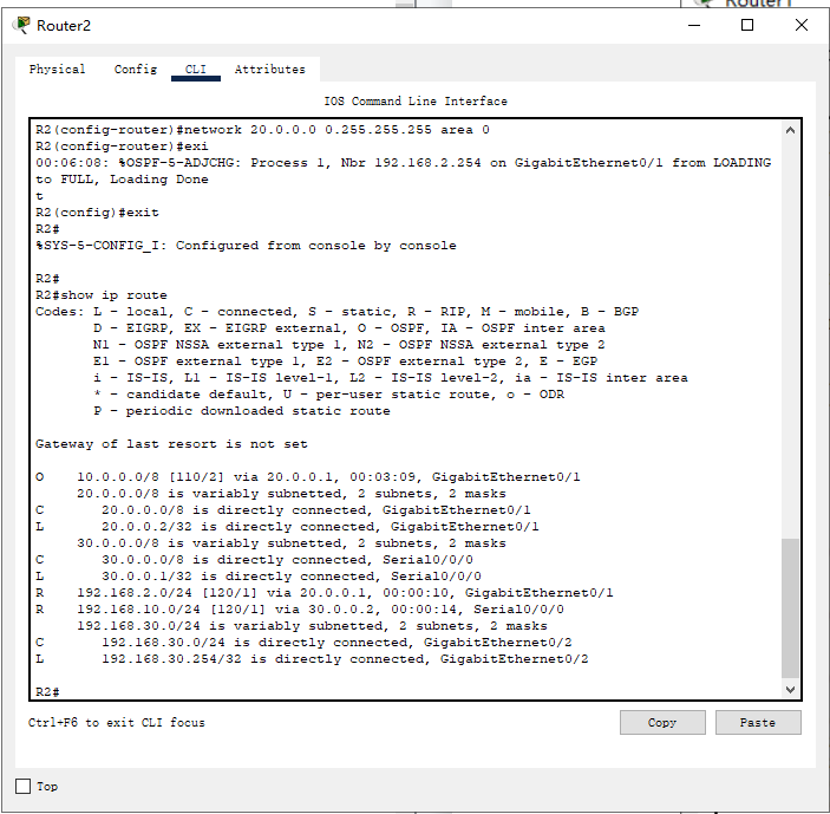

R2路由表截图

2.5 添加简单PDU，查看ICMP包及应答包的传输路径

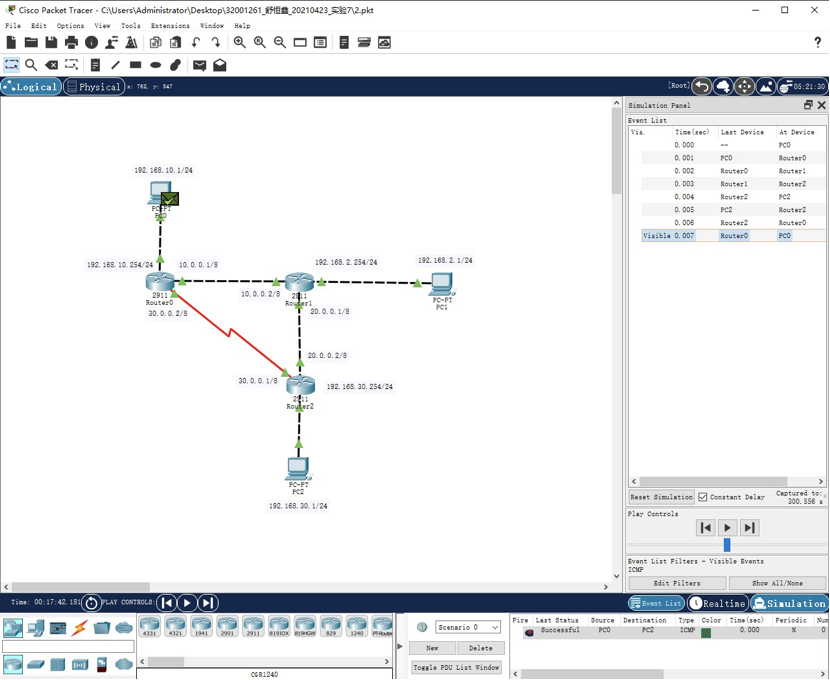

从PC0到PC2的简单PDU传输过程截图：

image-20220306110434035

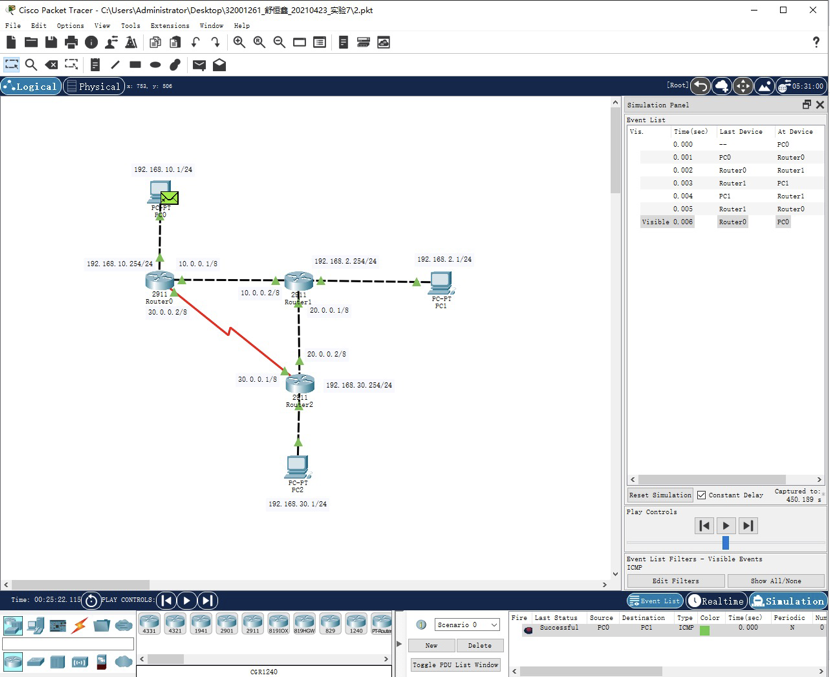

从PC1到PC2的简单PDU传输过程截图：

image-20220306110445657

填写下表：

所经过的网络下一跳
PC0到PC2192.168.10.254
10.0.0.1
10.0.0.2
20.0.0.1
20.0.0.2
192.168.30.254		10.0.0.1
10.0.0.2
20.0.0.1
20.0.0.2
192.168.30.254
192.168.30.1
PC1到PC2192.168.2.254
20.0.0.1
20.0.0.2
192.168.30.254		20.0.0.1
20.0.0.2
192.168.30.254
192.168.30.1

2. 6 分析路由情况

OSPF协议相较于RIP协议，路由转发的时候优先选择带宽高的线路。例如在R0到R2的转发过程中，OSPF选择了跳数更多的千兆网线，而返回应答信息时走了跳数少的线缆。
