面向对象设计
对于一个程序员来说，在工作的开始阶段通常都是别人把东西设计好，你来做。伴随着个人的成长，这个过程将慢慢变成自己设计一部分功能来实现，自己实现。如果要自己设计，无论是给自己看，还是给别人看，势必要输出一些文档，清晰地整理出思路。
关于文档，有些人会用文字，但是再多的文字在绝大多数人看来，都不会有一张图来得直白，本文就讲一讲使用UML图来进行面向对象的设计。
面向对象设计主要就是使用UML的类图，类图用于描述系统中所包含的类以及它们之间的相互关系，帮助人们简化对系统的理解，它是系统分析和设计阶段的重要产物，也是系统编码和测试的重要模型依据。
UML类图分为上下两篇，上篇是类、继承和实现三种关系，下面开始。
类的UML画法
Java是一门面向对象语言，那最基础的就类了。类(Class)封装了数据和行为，是面向对象的重要组成部分，它是具有相同属性、操作、关系的对象集合的总称。在系统中，每个类都具有一定的职责，职责指的是类要完成什么样子的功能，要承担什么样子的义务。一个类可以有多种职责，但是设计得好的类一般只有一种职责。
假如我现在定义了这么一个类：
public classPerson {privateString name = "Jack";publicString getName() {returnname;
}public voidsetName(String name) {this.name =name;
}protected voidplayBasketball() {
pass();
}private voidpass() {
}
}
那么此类对应的UML为：
看到该图分为三层：最顶层的为类名，中间层的为属性，最底层的为方法。
属性的表示方式为：【可见性】【属性名称】：【类型】={缺省值，可选}
方法的表示方式为：【可见性】【方法名称】(【参数列表】)：【类型】
可见性都是一样的，"-"表示private、"+"表示public、"#"表示protected。
继承关系
继承也叫作泛化(Generalization)，用于描述父子类之间的关系，父类又称为基类或者超类，子类又称作派生类。在UML中，泛化关系用带空心三角形的实线来表示。
假如现在我又定义了一个Student和一个Teacher：
public class Student extendsPerson {privateString studentNo;public voidstudy() {
}
}
public class Teacher extendsPerson {privateString teacherNo;public voidteach() {
}
}
那么，用UML表示这种关系应当是：
抽象继承关系
上面的继承是普通的继承，在Java中，除了普通的继承之外，众所周知的还有一种抽象的继承关系，因此就再讲讲抽象继承关系，作为上面的继承的补充。
比方说我想实现一个链表(Link)，插入(insert)与删除(remove)动作我想让子类去实现，链表本身只实现统计链表中元素个数的动作(count)，然后有一个子类单向链表(OneWayLink)去实现父类没有实现的动作，Java代码为：
public abstract classLink
{public abstract voidinsert();public abstract voidremove();public intcount()
{return 0;
}
}
public class OneWayLink extendsLink
{public voidinsert()
{
}public voidremove()
{
}
}
其UML的画法为：
在UML中，抽象类无论类名还是抽象方法名，都以斜体的方式表示，因为这也是一种继承关系，所以子类与父类通过带空心三角形的实线来联系。注意：子类中覆盖了父类的abstract方法，方法名再次出现。
实现关系
很多面向对象的语言中都引入了接口的概念，如Java、C#等，在接口中通常没有属性，而且所有的操作都是抽象的，只有操作的声明没有操作的实现。UML中用与类类似的方法表示接口，假设我有一个Animal：
public interfaceAnimal {public voidmove();public voideat();
}
那么它的UML应当表示为：
很简单，注意在方法上应当有<>表示这是一个接口。接口一般没有属性，所以这里中间层没有，有属性要注意也都是常量。
接下来，有一个Dog和一个Cat实现了Animal：
public class Dog implementsAnimal {public voidmove() {
}public voideat() {
}
}
public class Cat implementsAnimal {public voidmove() {
}public voideat() {
}
}

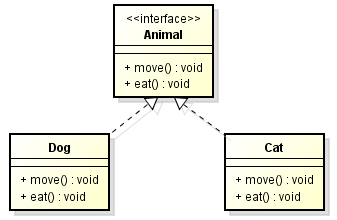

此时应当使用带空心三角形的虚线来表示，UML应该是这样的：
两个抽象方法，Dog和Cat的实现将不一样，当然，在Dog和Cat之中，也可以增加Dog和Cat自己的变量和方法。
