本着简单、准确、可靠、稳定、通用的原则，此次对于数码管进行一个简单的应用，同时可以设计一个电子小时钟，增加趣味性。
数码管是一种半导体发光器件，其基本单元是发光二极管。能显示4位数字的叫四位数码管，当然也有多位和只有一位的数码管，他们的电气原理相同。数码管按段数分为七段数码管和八段数码管，八段数码管比七段数码管多一个发光二极管单元(多一个小数点显示)；按发光二极管单元连接方式分为共阳极数码管和共阴极数码管。共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极(COM)的数码管。共阳数码管在应用时应将公共极COM接到+5V，当某一字段发光二极管的阴极为低电平时，相应字段就点亮。当某一字段的阴极为高电平时，相应字段就不亮。共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极(COM)的数码管。共阴数码管在应用时应将公共极COM接到地线GND上，当某一字段发光二极管的阳极为高电平时，相应字段就点亮。当某一字段的阳极为低电平时，相应字段就不亮。基于51单片机的电子时钟(数码管显示)原理图
首先我们先进行原理图的讲解，这里我们直接使用的开发板，其原理连接图如上：
其中D(0~1)是连接在单片机的P0口上的。
从图中，我们可以看到，第一个74HC573是来控制8个数码管的位选的，就是说我要选种哪个数码管，这里的WE是低电平有效，比如说我想选中最后一个数码管，那么这里我就要将0x7f送到相应的I/O口。第二个74HC573是来控制数码管显示什么的这里0~9的16进制码如下：
0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f；
要想完成电子时钟，我们先要显示一个数值，
这里我们封装两个函数：
wirte_address(unsigned char);
write_date(unsigned int)
第一个函数是用来写地址的，就是用来选中数码管的；
第二个函数是用来写数据的，就是选中的数码管显示什么。
比如我们想在最后一个数码管上显示一个8；
那么则有：
write_address(0x7f);
write_date(0x7f);
这样就能在相应的位置上显示一个8了；
然后我们就要多个位置显示，这里我们硬件的P0口接的是数码管，同时我们要引进相应的延时函数delay(unsigned int);
我们利用发光管的余辉和人眼视觉暂留作用，让人眼无法分辨出来，从而达到“同时显示的效果”。
但是我们需要注意的是消影，在每次写入之前令P0=0xff，这是为了消除上次段选数据，否则会造成，显示混乱。
当我们能显示时，就需要了解定时器，让它来计时，然后将数值取出，进行显示。这里我们的晶振是12MHz，所以一个机械周期时1/12MHz=1us,为了使计时较为精确，我们这里选择定时器0的模式2,8位重装定时器，并且我们100us进入一次中断，定时器的初始化就该如下：
TMOD=0x02;
H0=256-100;
TL0=256-100;
EA=1;
ET0=1;
TR0=1
这样我们再定义一个n用来计数进入中断的次数，当n的10000时，就表示1s到了，所以我们需要对相应的变量进行处理。
那么我们需要对数据进行处理，比如，所得的秒的值，其十位=秒/10，其个位就等于秒%10，其它以此类推。
那么整个的程序代码如下:
#include
#define uint unsigned int
#define uchar unsigned char
uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; //数码管位选数据
sbit dula=P2^6;//段选信号,写数码管数据
sbit wela=P2^7;//位选信号,选择数码管
uint miao=0; //秒
uint fen=0; //分
uint shi=0; //时
uint n=0; //计数
int date[6]={0,0,0,0,0,0}; //定义一个有6个地址的数组，分别存时，分，秒的个位和十位。
void delay(uint z) //延时函数
{
uint x,y;
for(x=z;x>0;x--)
for(y=50;y>0;y--);
}
void write_address(uchar address) //写地址函数，选择数码管
{
wela=1;
P0=address;
wela=0;
}
void write_date(uint n) //写数据函数，送入段选信号
{
dula=1;
P0=table[n];
dula=0;
} //显示函数
void display()
{
write_date(date[0]);
P0=0xff;
write_address(0x7f);
delay(1);
write_date(date[1]);
P0=0xff
write_address(0xbf);
delay(1);
write_date(date[2]);
P0=0xff;
write_address(0xef);
delay(1);
write_date(date[3]);
P0=0xff;
write_address(0xf7);
delay(1);
write_date(date[4]);
P0=0xff;
write_address(0xfd);
delay(1);
write_date(date[5]);
P0=0xff;
write_address(0xfe);
delay(1);
}
void time_init() //定时器初始化函数
{
TMOD=0x02; //选择方式2
TH0=156; //重装初值为156
TL0=156; //运行值为156
EA=1; //开总中断
ET0=1; //开定时器0中断
TR0=1; //开定时器0
}
void main()
{
dula=0; //先关闭位选，段选信号。
wela=0;
time_init();
while(1)
{
display();
}
}
void timer() interrupt 1 //定时器0中断
{
n++;
if(n==10000) //当n=10000时，表示1s到了
{
n=0;
miao++;
if(miao==60)
{
miao=0;
fen++;
if(fen==60)
{
fen=0;
shi++;
if(shi==24)
{
shi=0;
}
}
}
date[0]=miao%10;
date[1]=miao/10;
date[2]=fen%10;
date[3]=fen/10;
date[4]=shi%10;
date[5]=shi/10;
}
}

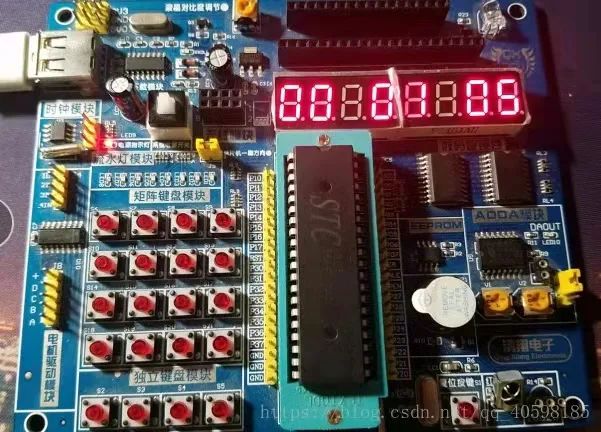

其效果图如下:
