一、OSI模型与TCP/IP模型

1.1.OSI模型

1.1.1OSI模型分层

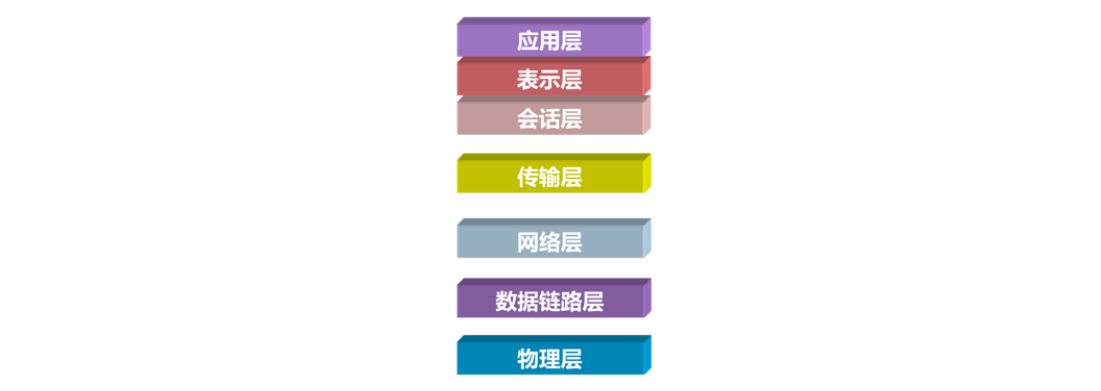

​ OSI七层模型主要分为以下七层：应用层、表示层、会话层、传输层、网络层、数据链路层、物理层

1.1.2OSI模型每层作用

应用层：网络服务于用户的一个接口

• 建立用户间的会话关系

表示层：数据的表示、安全、压缩、加密等

• 定义传递信息的语法和语义

• 编码和解码、压缩解压缩、加密解密

会话层：建立、管理终止会话

• 建立用户间的会话关系

传输层：定义传输数据的协议端口号、以及流控和差错校验

• 用户进程间的通信

• 承上启下

网络层：进行逻辑地址寻址，实现到达不同网络的路径选择

• 数据包封装结构

• 源和目的方的逻辑地址

• 根据包头的逻辑地址选路

数据链路层：建立逻辑连接、硬件地址寻址、差错校验等功能

• 如何使用物理信号来表示数据1和0

• 数据传输是否可同时在两个方向进行

• 通信双方如何建立和中止连接、物理接口特性

物理层：建立、维护及断开物理连接

• 数据帧封装结构

• 源和目的方的硬件地址、数据校验功能

1.2.TCP/IP模型

1.2.1TCP/IP模型分层

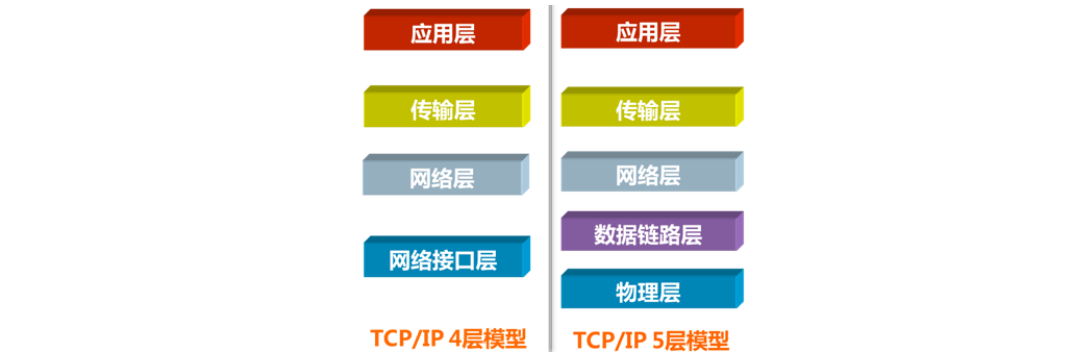

​ 在实际的网络模型主要使用TCP/IP模型，其可以划分成四层或者五层，这两种分层结构如下图所示

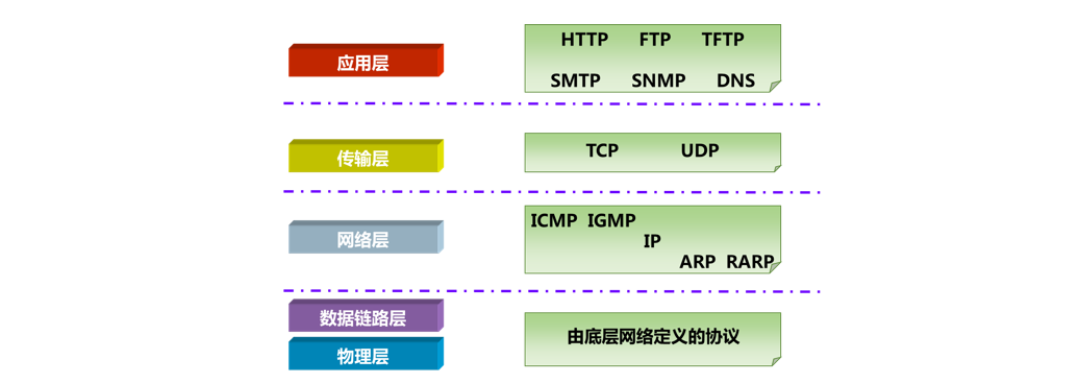

​ 在实际的应用中更多的是使用TCP/IP 5层模型，其每层使用的协议如下图所示

1.2.2 TCP/IP模型每层协议

物理层和数据链路层

• 支持所有标准的和专用的协议，例如广泛使用的以太网协议

网络层

• IP协议：互联网协议，定义了网络层地址

• ICMP协议：网络控制消息协议，探测网络的连接的情况

• ARP协议：地址解析协议，把IP地址解析为MAC地址

• OSPF协议：开放式最短路径优先协议（路由协议）

传输层

• TCP：传输控制协议，面向连接的可靠的协议，传输速度慢

• UDP：用户数据报协议，面向非连接的不可靠的协议，传输速度快

应用层

• HTTP：超文本传输协议，端口80

• FTP：文本传输协议，端口20、21

• TFTP：简单文本传输协议，端口69

• DHCP：动态主机配置协议，端口67、68
