目录

一、命令行输入“sensorArrayAnalyzer”

二、工具箱结构

2.1阵列设置

 2.2可视化设置（Visualization Settings）

2.3阵列特点

三、实例

3.1平面阵列

 3.2 2D模式

 3.3 3D模式

四、导入自己设计的天线

一、命令行输入“sensorArrayAnalyzer”

即可打开如下阵列分析传感器工具箱

二、工具箱结构

主要分为3部分，阵列设置、可视化设置、阵列特性

2.1阵列设置

• Array Type：

阵列类型：均匀线性、均匀矩形、均匀圆、均匀六角形；圆形、平面、同心圆、圆柱、任意几何

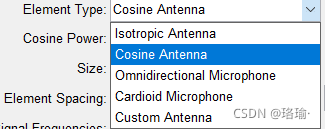

• Element Type:

 阵元类型：各向同性天线、正弦天线、全向麦克风、心形麦克风、自定义天线

•  Size(阵元数目)，Element Spacing(阵元间距)

• Signal Frequencies ：信号频率
• Lattice: 晶格（矩形、三角形）

• Array Normal：阵列方向（X、Y、Z）
• Propagation Speed：传播速度
• Steering Angles：操舵角
• Phase Shift Quantization：移相器量化位数
• Row Taper：窗类型（Hamming，Chebyshev，Hann，Kaiser，Taylor）
• Column Taper：窗类型（Hamming，Chebyshev，Hann，Kaiser，Taylor）

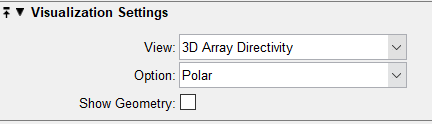

 2.2可视化设置（Visualization Settings）

• View：（视角）

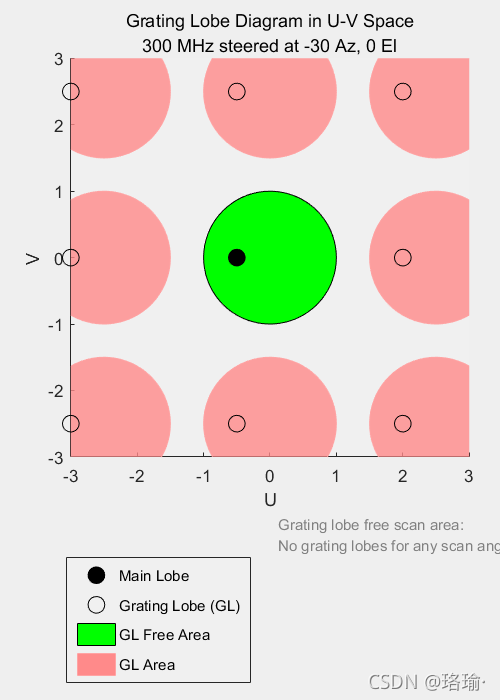

阵列几何，二维阵列方向性，三维阵列方向性，光栅波瓣图

•  Show Geometry：显示几何
• 不同视角模式，下方的配置有所不同。

2.3阵列特点

 Array Directivity（阵列方向性）

Array Span（阵列跨度）

Number of Elements（阵元数量）

三、实例

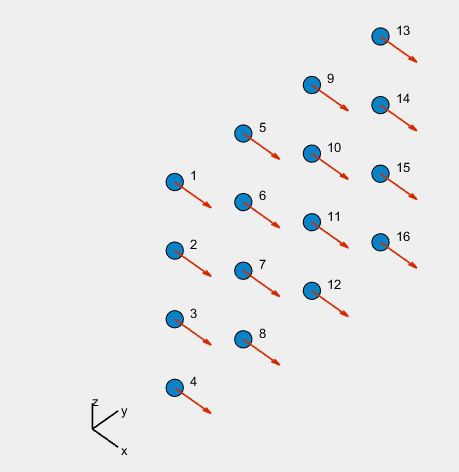

3.1平面阵列

显示如下

 3.2 2D模式

 显示如下

 3.3 3D模式

显示如下

 显示如下

四、导入自己设计的天线

运行设计天线m文件程序，那么在工作区会存储设计的天线变量。如下图所示，为工作区存储的宽边斜裂缝波导。

 下一步，在命令行输入“sensorArrayAnalyzer”，点击下图红圈1的Import，然后点击红圈2的From Workspace，选择上图中生成的天线即可；或者点击生成的天线文件进行导入也可以。

 后面，可以将工具箱的所有功能用在该天线上。
