介 绍
在平时的科研生活中，我们大部分面临的是x-y轴图，但有时候一个x对应两个y值甚至多个y值，那应该怎么做呢?今天小编就来教教大家。
使用软件版本：Origin Pro 2018 64 bit
当然，也可以选择Origin的其他版本，常规操作的步骤都差不多！
使用数据：
出版年 | 记录 | % of 231270 |
2018 | 19348 | 8.366 |
2017 | 18217 | 7.877 |
2016 | 17718 | 7.661 |
2015 | 17082 | 7.386 |
2014 | 16171 | 6.992 |
2013 | 15621 | 6.754 |
2012 | 14243 | 6.159 |
2011 | 13096 | 5.663 |
2010 | 12169 | 5.262 |
2009 | 11232 | 4.857 |
2008 | 10381 | 4.489 |
2007 | 9142 | 3.953 |
2006 | 8365 | 3.617 |
2005 | 7481 | 3.235 |
2004 | 7158 | 3.095 |
2003 | 6384 | 2.76 |
2002 | 5997 | 2.593 |
2001 | 5569 | 2.408 |
2000 | 5534 | 2.393 |
1999 | 5302 | 2.293 |
1998 | 5060 | 2.188 |
1. 将数据输入进Origin 软件

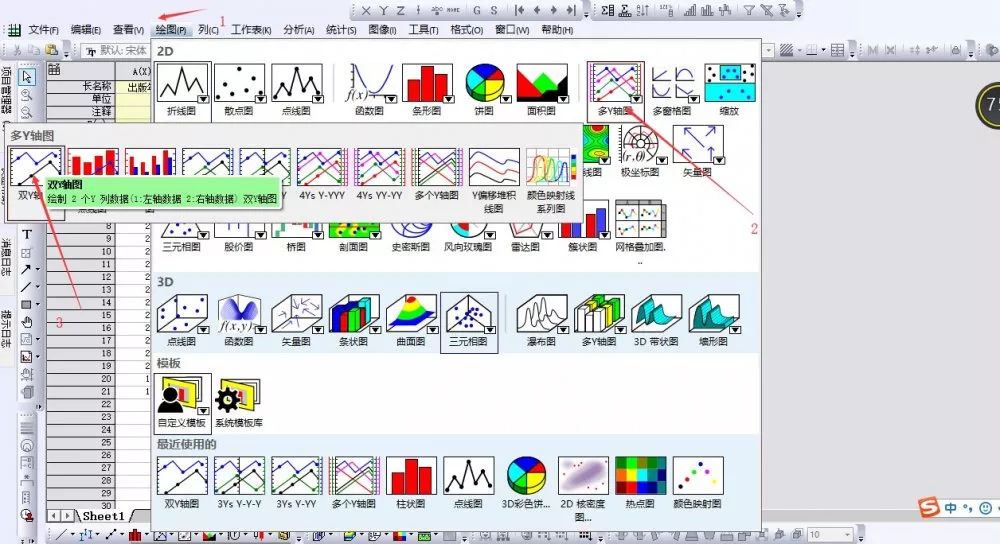

2. 选中数据--菜单栏--绘图--多y轴图--双y轴图
3.最原始的图就生成了

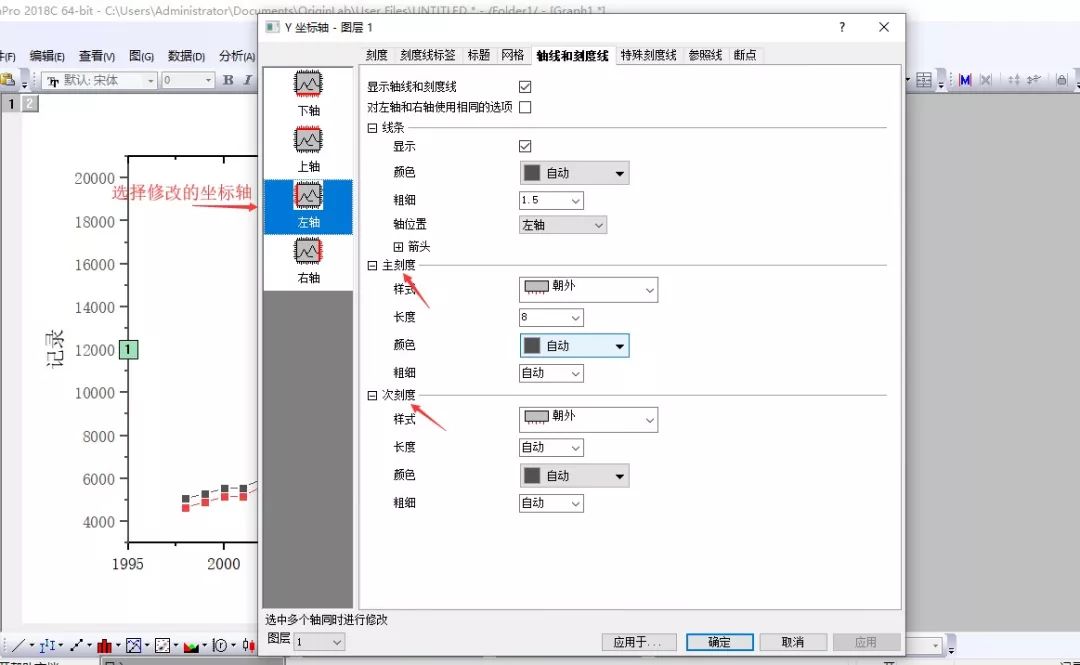

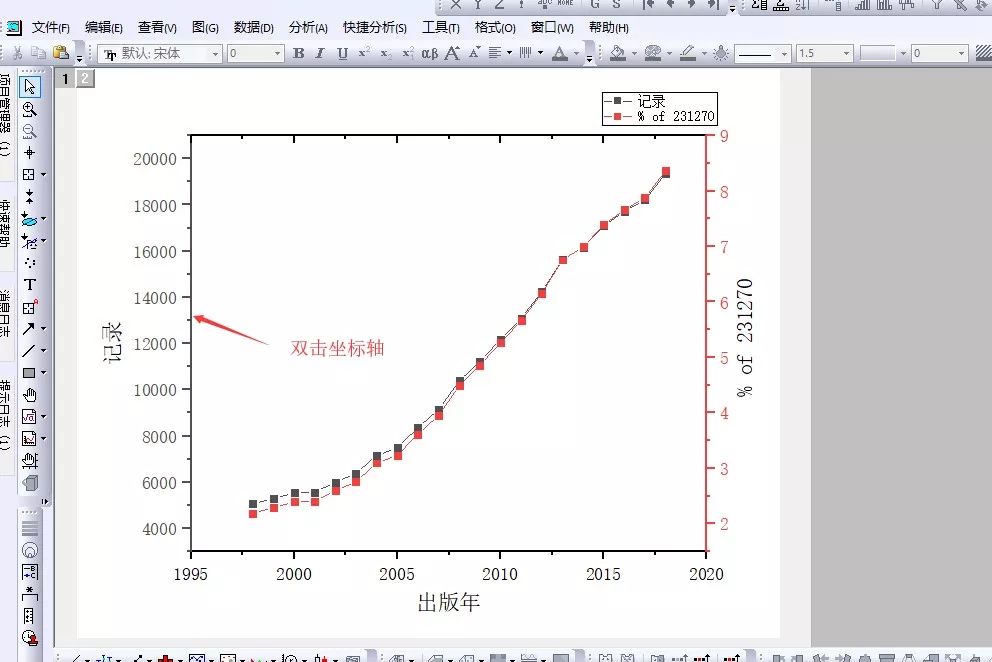

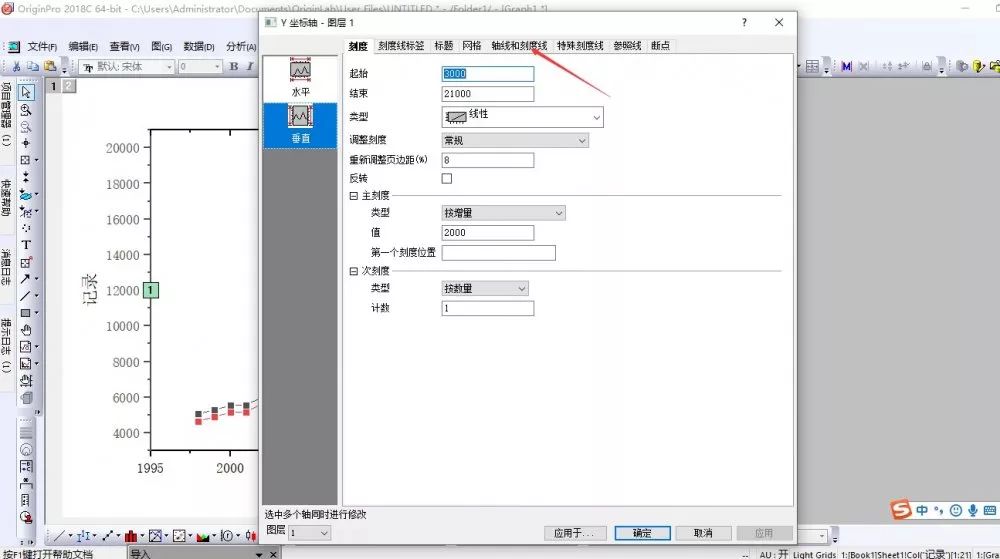

4. 按照一般的绘图规则，我们首先将下、左、右次刻度去掉，上方主、次刻度去掉。

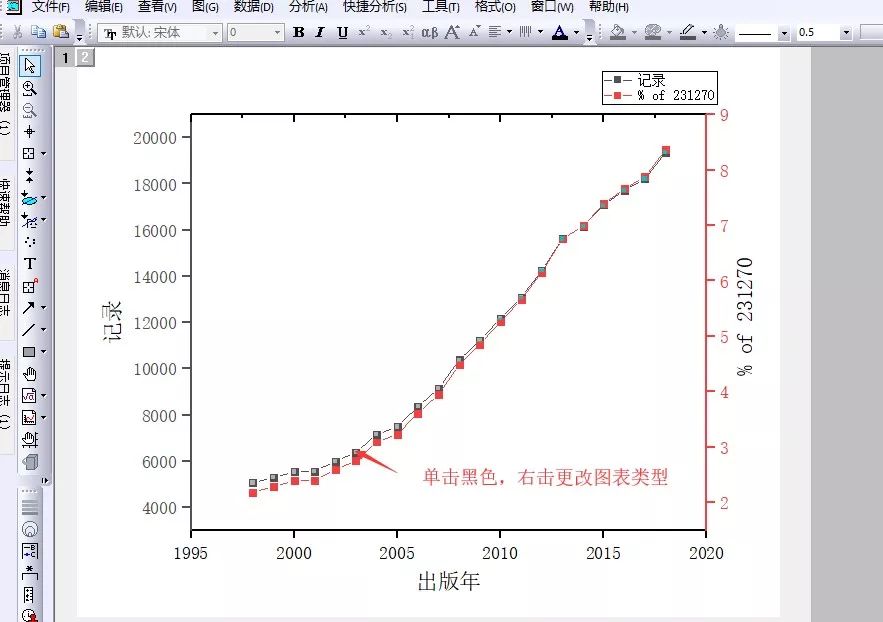

5. 为了让两组数据对比明显我们将出版物数量改为柱状图，出版物比例不变。单击选中黑色方块—更改图标类型—柱状图。
6. 最后，我们将横纵坐标罗马数字字体调整为Time New Romen ,中文为宋体，横坐标设置相应的范围，图就生成了。

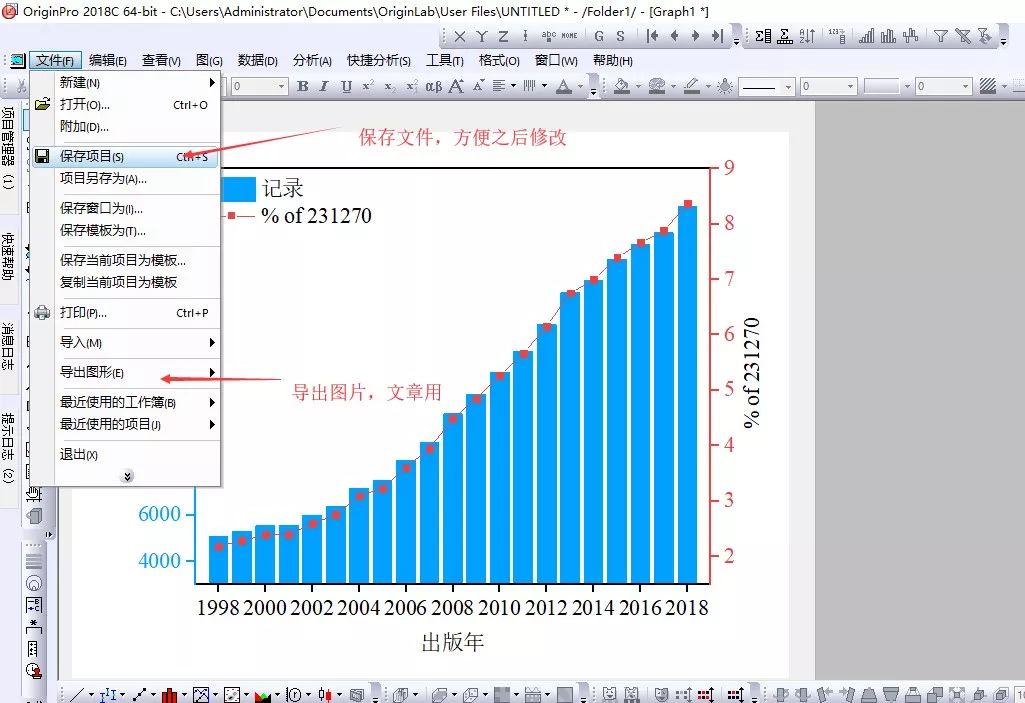

7. 分别导出Origin格式文件方便日后修改，以及图片格式，方便文章用。

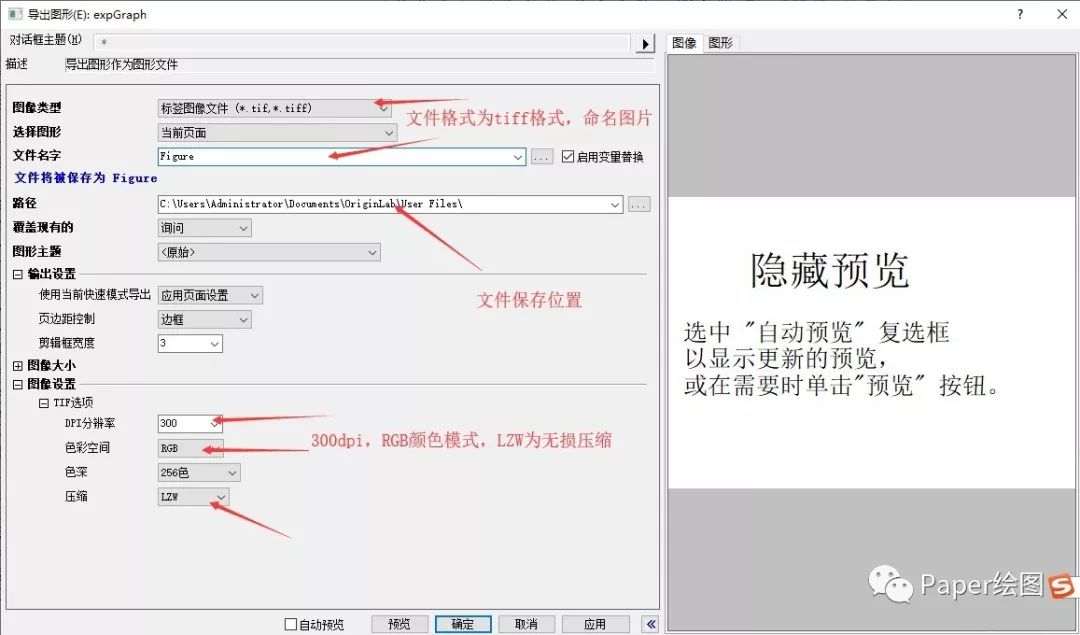

8. 导出图片为TIFF格式，300dpi，一般杂志就可以了。
9. 确定就可以了，怎么样，你学会了吗？
本文仅限作图过程分析，不涉及软件问题。软件的下载，不属于本文所涉内容！
今天就介绍到这里了，如果你觉得有用，那为什么不分享给更多的朋友呢？
