题目

用verilog实现三分频电路，要求输出50%占空比

设计思路

如果不限制占空比50%的话，那么用counter做3进制计数，每次counter=1拉高，counter=2拉低即可，但是这样的占空比是1/3。
如果要做50占空比的三分频，则需要一个上升沿的六分频和一个下降沿的六分频组合来得到。
类似的奇分频都可以这样实现。
大致有三种组合方式都可以得到：

1. 与
2. 或
3. 异或

后续将上升沿采样记为clk_pos，下降沿采样记为clk_neg

与逻辑分频

• 用与逻辑来组合，需要clk_pos和clk_neg拉高2T，但是其本身有0.5T的时序差
• 那么在cnt=0时，clk_pos拉高2拍
• cnt=0时，clk_neg拉高2拍
• 最后clk_pos & clk_neg 即为分频结果

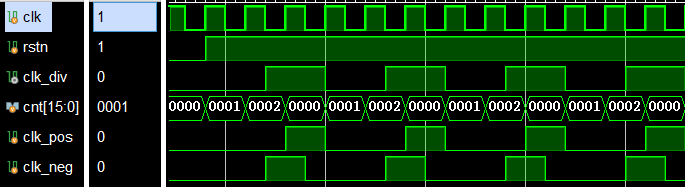

下面是理论波形图方便理解。

代码

module div_and #(parameter n=5)
(
    input       clk,
    input       rstn,
    output      clk_div
    );

reg     [15:0]  cnt;
reg             clk_pos,clk_neg;

assign clk_div = clk_pos & clk_neg;

always @(posedge clk or negedge rstn)begin
  if(!rstn)
    cnt <= 0;
  else if(cnt==n-1)
    cnt <= 0;
  else
    cnt <= cnt + 1;
end

always @(posedge clk or negedge rstn)begin
    if(!rstn)
        clk_pos <= 1'b0;
    else if(cnt==n-1)
        clk_pos <= 1'b1;
    else if(cnt==(n>>1))
        clk_pos <= 1'b0;
end

always @(negedge clk or negedge rstn)begin
    if(!rstn)
        clk_neg <= 0;
    else if(cnt==n-1)
        clk_neg <= 1'b1;
    else if (cnt==(n>>1))
        clk_neg <= 1'b0;
end

endmodule

或逻辑分频

• 用或逻辑来组合，需要clk_pos和clk_neg只拉高1T，但是其本身有0.5T的时序差
• 那么在cnt=2时，clk_pos拉高1拍
• cnt=2时，clk_neg拉高1拍
• 最后clk_pos | clk_neg 即为分频结果

下面是理论波形图方便理解。

代码

module div_or #(parameter n=3)
(
    input       clk,
    input       rstn,
    output      clk_div
    );

reg     [15:0]  cnt;
reg             clk_pos,clk_neg;

assign clk_div = clk_pos | clk_neg;

always @(posedge clk or negedge rstn)begin
  if(!rstn)
    cnt <= 0;
  else if(cnt==n-1)
    cnt <= 0;
  else
    cnt <= cnt + 1;
end

always @(posedge clk or negedge rstn)begin
    if(!rstn)
        clk_pos <= 1'b0;
    else if(cnt==n-1)
        clk_pos <= 1'b1;
    else
        clk_pos <= 1'b0;
end

always @(negedge clk or negedge rstn)begin
    if(!rstn)
        clk_neg <= 0;
    else if(cnt==n-1)
        clk_neg <= 1'b1;
    else
        clk_neg <= 1'b0;
end

endmodule

异或逻辑分频

• 用异或逻辑来将两个六分频组合成三分频原理很简单，因为异或是相同为0，不同为1 所以需要将上升沿与下降沿差一半再翻转
• 如果上升沿在cnt=2时翻转，那么下降沿应该在cnt=1翻转
• 这样cnt带来了1T的时序差
• 而上升沿和下降沿自带0.5T的时序差。

下面是理论波形图方便理解。

代码

module div #(parameter n=3)
(
    input       clk,
    input       rstn,
    output      clk_div
    );

reg     [15:0]  cnt;
reg             clk_pos,clk_neg;

assign clk_div = clk_pos ^ clk_neg;

always @(posedge clk or negedge rstn)begin
  if(!rstn)
    cnt <= 0;
  else if(cnt==n-1)
    cnt <= 0;
  else
    cnt <= cnt + 1;
end

always @(posedge clk or negedge rstn)begin
    if(!rstn)
        clk_pos <= 0;
    else if(cnt==n-1)
        clk_pos <= ~clk_pos;
end

always @(negedge clk or negedge rstn)begin
    if(!rstn)
        clk_neg <= 0;
    else if(cnt==(n>>1))
        clk_neg <= ~clk_neg;
end

endmodule
