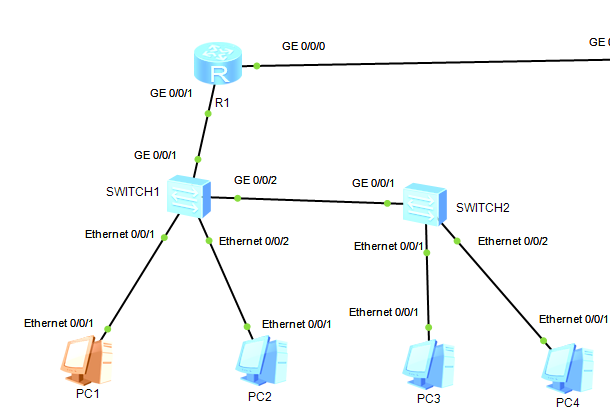

部分拓扑图

要求vlan所属：
vlan10:pc1,pc3
vlan20:pc2,pc4

配置思路

R1：

1. 在GE 0/0/1设置两个子接口，分别配置ip地址

[R1]int g0/0/1.1
[R1-GigabitEthernet0/0/1.1]ip address 192.168.10.254 24
[R1-GigabitEthernet0/0/1.1]q
[R1]int g0/0/1.2
[R1-GigabitEthernet0/0/1.2]ip address 192.168.20.254 24

3. 将各个子接口分设vid，并开启arp广播：

   注意！！上面的命令是dot1(不是L)q，别被骗了草！

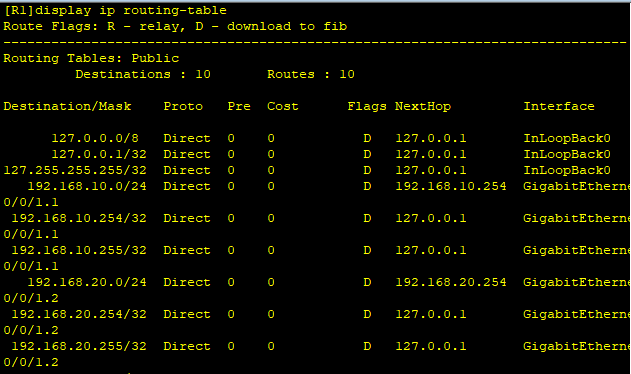

4. 查看路由表如下：


Switch1

1. 上行端口（GE0/0/1、GE0/0/2）配置成trunk类型，并允许所有类型vlan通过。

 [SWITCH1-GigabitEthernet0/0/2]port link-type trunk
 [SWITCH1-GigabitEthernet0/0/2]port trunk allow-pass vlan all

3. 下行端口（E0/0/1、E0/0/2）配置成access类型，并分别配置所属不同vlan，例如：

 [SWITCH1-Ethernet0/0/2]port link-type access
 [SWITCH1-Ethernet0/0/2]port default vlan 20

Switch2同上

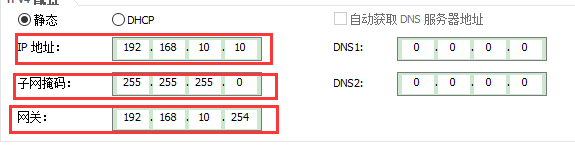

PC

三者缺一不可！尤其是网关！！
还有，别把子网掩码跟我似的傻了吧唧配了DNS上，pingl了一年ping不通。。。。。
