一、OSI网络七层模型
应用层 抽象语言 键入和输出
表示层 将数据转化为电脑可识别语言
会话层 寻找、建立、保持、断开会话关系
传输层 提供端口号、数据分段 TCP/UDP
网络层 Internet 协议--IP
数据链路层 将数据可靠地传输到相邻节点的目标机
物理层 通过传输介质（光信号、电信号）为数据链路层服务
二、IPV4地址，点分十进制表示
1.IP地址可划分为ABCDE5类
A： 1-126 单播地址 如1.0.0.0 子网掩码 255.0.0.0
B ：128-191 单播地址 如172.16.0.0 子网掩码 255.255.0.0
C： 192-223 单播地址 如192.168.1.0 子网掩码 255.255.255.0
D ：224-239 组播地址 如255.255.255.255/224.0.0.9
E ：240-255 用于科研
特殊IP地址
主机位全0：192.168.1.0 24 该IP表示为网络段，不能用于单播地址
主机位全1：192.168.1.255 24 该IP为广播地址，不能配置为一个设备的IP地址
32位全1 ：255.255.255.255 该ip位路由广播地址
32位全0 ：0.0.0.0 在DHCP协议中表示无效地址 在缺省路由中表示所有地址
127.0.0.1 ：本地系统自带，用于测试本地TCP/UDP是否正常工作
169.254.0.0/16：终端在多次广播自动获取ip地址失败后，本地自动生成的临时ip地址，主机位随机产生，可以用临时单广播域通讯；
2.VLSM 可变长子网掩码 -- 子网划分
通过延长子网掩码的长度，起到从原来的主机位借位到网络位；实现将一个网络号切分为多个；
3.CIDR 无类域间路由 -- 取相同位，去不同位； 将多个网络号逻辑的合成一个；
子网汇总 -- 汇总后，汇总网段的掩码长于主类
超网-- 汇总后，汇总网段的掩码短于主类掩码
三、交换机
1.交换机的作用：
- 提供端口密度（继承了HUB的作用）
- 基于数据识别再转发，实现了理论上的无限传输距离
- 基于数据识别、存储再转发，解决了冲突问题
- 基于MAC地址识别、记录、查询，实现了单播通讯；
2.交换机的工作原理： 数据电流进入交换机后，交换机先将其识别为二层二进制；之后识别数据帧中的源mac地址，记录到本地的MAC地址表中；之后再关注数据帧中的目标MAC地址，再查询本地MAC表中是否有其记录，若存在记录，仅基于记录的接口唯一转发（单播）； 若没有记录将进行洪泛；
四、UDP/TCP传输协议
1.UDP用户数据协议---非面向连接的不可靠传输协议
仅完成数据的传输工作
UDP报头内容：
源端口号：本地应用程序发出流量的端口
目标端口号：对端应用程序接受流量的端口
UDP总长：UDP长度与UDP数据的长度和
校验和：检查UDP传输过程中是否有错误，有则丢弃

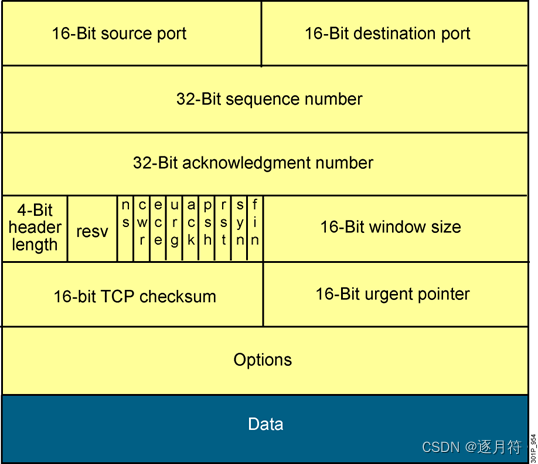

2.TCP传输控制协议---面向连接的可靠传输协议
在完成传输层的基本工作之上，还需要进一步的保障传输的可靠性
面向连接：通过TCP的三次握手建立端到端的虚链路；
可靠传输：4种可靠机制 -- 确认、重传、排序、流控

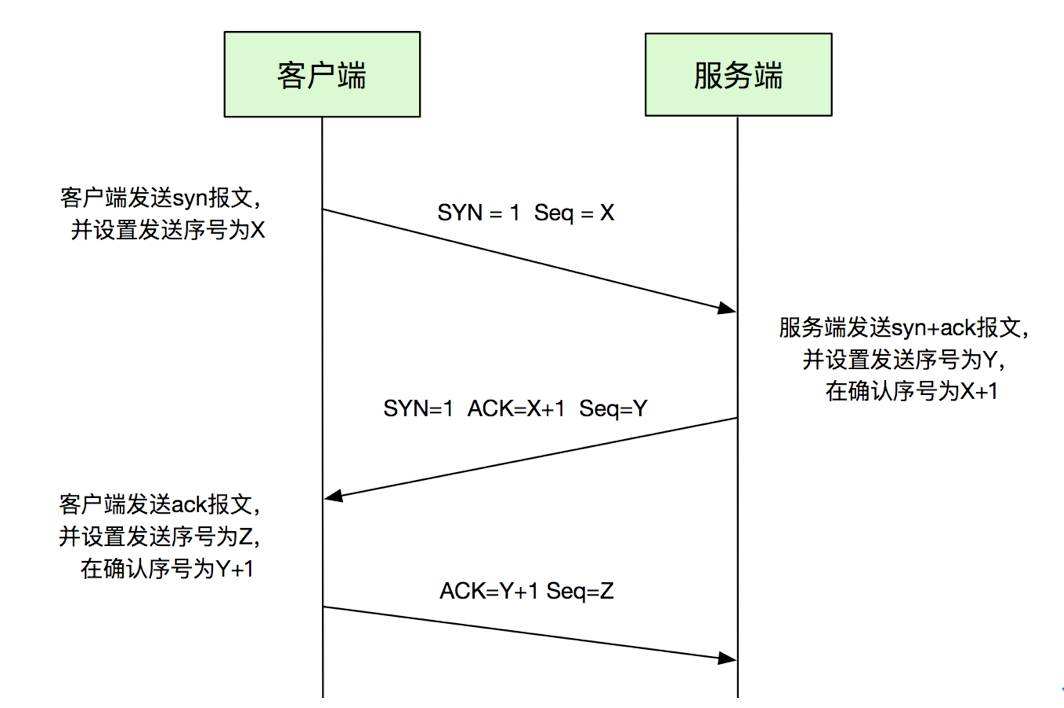

3.TCP传输协议的工作过程（三次握手、四次挥手）：
1：准备建立连接。客户端发送连接请求报文段，将 SYN 位置为 1，Sequence Number 为 x；然后，客户端进入 SYN_SEND 状态，等待服务器的确认；
2：服务器收到 SYN 报文段。服务器收到客户端的 SYN 报文段，需要对这个 SYN 报文段进行确认，设置 Acknowledgment Number 为x+1(Sequence Number+1)；同时，自己自己还要发送 SYN 请求信息，将 SYN 位置为 1，Sequence Number 为y；服务器端将上述所有信息放到一个报文段（即 SYN+ACK 报文段）中，一并发送给客户端，此时服务器进入 SYN_RECV 状态；
3：客户端收到服务器的 SYN+ACK 报文段。然后将 Acknowledgment Number设置为 y+1，向服务器发送 ACK 报文段，这个报文段发送完毕以后，客户端和服务器端都进入 ESTABLISHED 状态，完成 TCP 三次握手。

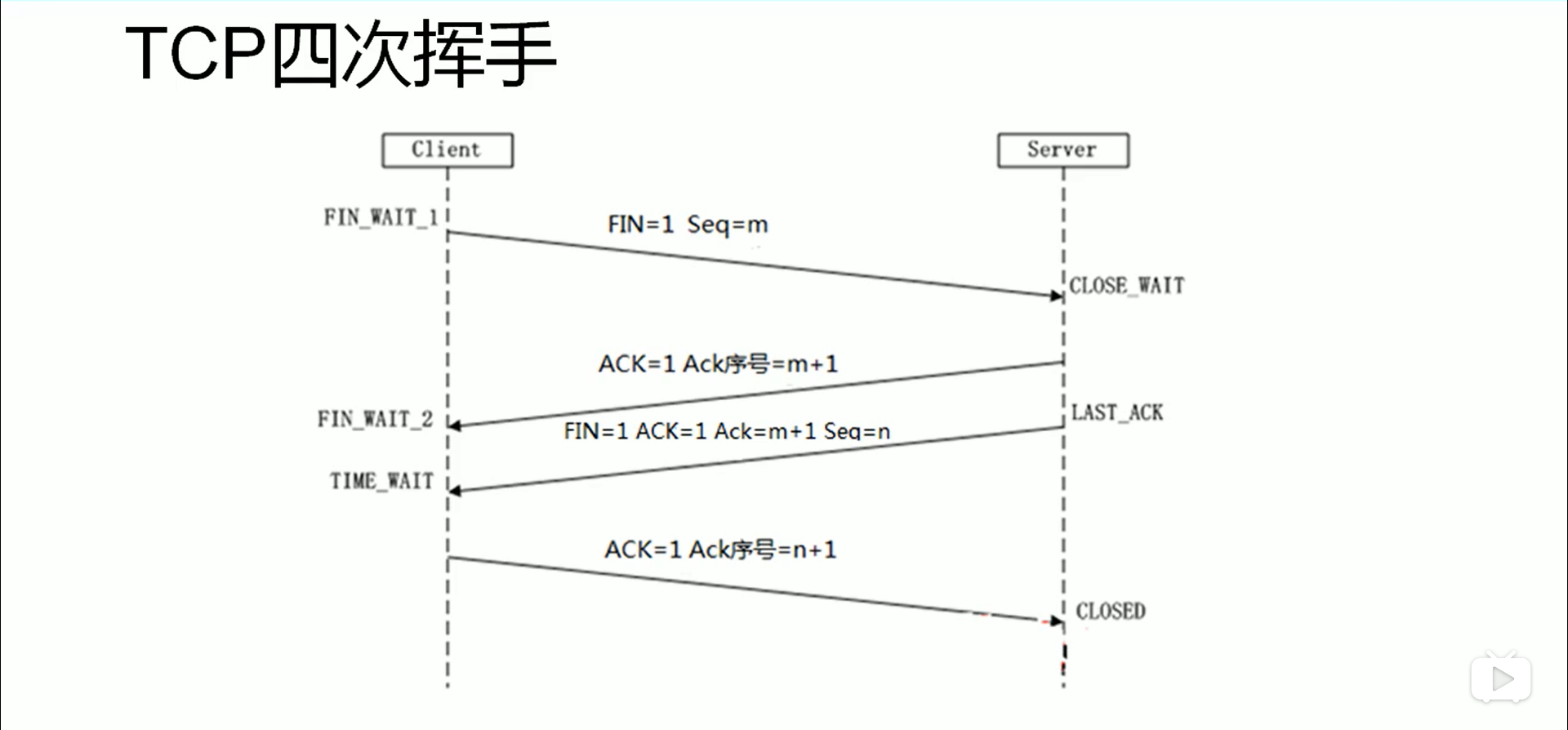

1：主机 1（可以使客户端，也可以是服务器端），设置 Sequence Number和 Acknowledgment Number，向主机 2 发送一个 FIN 报文段；此时，主机 1 进入 FIN_WAIT_1 状态；这表示主机 1 没有数据要发送给主机 2 了；
2：主机 2 收到了主机 1 发送的 FIN 报文段，向主机 1 回一个 ACK 报文段，Acknowledgment Number 为 Sequence Number 加 1；主机 1 进入 FIN_WAIT_2 状态；主机 2 告诉主机 1，我“同意”你的关闭请求；
3：主机 2 向主机 1 发送 FIN 报文段，请求关闭连接，同时主机 2 进入 LAST_ACK 状态；
4：主机 1 收到主机 2 发送的 FIN 报文段，向主机 2 发送 ACK 报文段，然后主机 1 进入 TIME_WAIT 状态；主机 2 收到主机 1 的 ACK 报文段以后，就关闭连接；此时，主机 1 等待 2MSL 后依然没有收到回复，则证明 Server 端已正常关闭，主机 1 关闭连接了。
五、DNS服务器工作过程
当用户在浏览器输入一个URL时，浏览器会先检查自己的缓存，如果有这个域名，就与其映射的IP地址建立连接，解析完成； 如果没有这个域名，会检查本地操作系统的缓存，如果有这个域名，就与其映射的IP地址建立连接解析完成； 如果本地操作系统的缓存没有这个域名，则检查本地域名服务器的缓存，如果有这个域名，就与其映射的IP地址建立连接； 如果本地域名服务器没有这个域名，则请求根服务器，根服务器会返回一个负责该区域的主服务器的IP，连接这个主域名服务器，如果有这个域名就与其映射的IP建立连接； 如果没有这个域名，则递归请求下一域名服务器，直到找到这个域名； 域名服务器返回该域名的IP地址给本地域名服务器，本地域名服务器缓存域名及其映射的IP地址 ，通过IP地址和WEB服务器建立连接展示网站内容。
六、路由器
1.路由器的作用：互联、选路；
2.路由器的工作原理：
当数据包进入路由器后，先查看目标IP地址；然后查询本地的路由表，若表中存在记录，将无条件按照记录转发；若没有记录，将丢弃该流量；
默认仅存在直连路由；
3.静态路由
静态协议的优缺点：
缺点：1、中大型网络配置量过大；2、不能基于拓扑的变化而实时的变化；
优点：1、不会额外暂用物理资源；2、安全问题3、计算路径问题；
静态路由的写法：
[Huawei]ip route-static 192.168.1.0 255.255.255.0 192.168.2.1
192.168.1.0 255.255.255.0=192.168.1.0 24 该ip网段位路由位置网段
192.168.2.1为该网段进入位置网段的下一跳流量入口
4.动态路由及协议
动态路由协议优缺点：
优点：1、可以基于拓扑的变化而实时变化；2、配置量小
缺点：1、占用额外资源；2没有安全保障；3、占用带宽
【1】RIP距离矢量协议
1：IPV4地址中存在V1/V2两个版本；基于UDP520端口工作；使用跳数作为度量；更新方式：30s周期更新、触发更新
周期更新--保活 取代确认 优先级100；支持等开销负载均衡；
V1和V2的区别：
V1有类别协议，不携带子网掩码，不能区分子网划分和汇总；V1广播更新--255.255.255.255
V2无类别协议，携带子网掩码，进行VLSM和子网汇总，不支持超网；V2组播更新--224.0.0.9；V2支持手工认证；
2：破环机制
水平分割：从此口进入的流量不可以再从此口出，单向传递
最大跳数：限制RIP协议工作范围，最大跳数不能超过15
触发更新：当有一条网段消失时，RIP协议报文中设置该网段跳数为16，告知其他路由该网段不可达
抑制计时器：如果在抑制计时器超时还能接受到该消息，那么这时路由器就认为这条消息是真的，否则该网段为不可达；
3.配置命令
v1
[r1]rip 启动时可以定义进程号；默认为进程1； 仅具有本地意义
[r1-rip-1]version 1 选择版本1；
宣告：1、激活--被选中接口可以收发rip的信息 2、共享路由--被选中接口的网段可以共享给本地的所有邻居；
[r1-rip-1]network 1.0.0.0
[r1-rip-1]network 12.0.0.0
RIP只能宣告主类
v2
[r1]rip 启动时可以定义进程号；默认为进程1； 仅具有本地意义
[r1-rip-1]version 2 选择版本2；
宣告：1、激活--被选中接口可以收发rip的信息 2、共享路由--被选中接口的网段可以共享给本地的所有邻居；
[r1-rip-1]network 1.0.0.0
[r1-rip-1]network 12.0.0.0
手工汇总：在更新源路由器上，所有更新发出的接口上配置
[r1]int g0/0/1
[r1-GigabitEthernet0/0/1]rip summary-address 1.1.0.0 255.255.252.0
手工认证
邻居间收发的RIP消息中进行身份核实口令添加；同时华为在接口开启认证后，所有rip的信息将被加密传输
[r1]interface g0/0/1
[r1-GigabitEthernet0/0/1]rip authentication-mode md5 usual cipher 123456
两两直连的邻居间，认证口令和模式必须完全一致；
邻居间收发的RIP消息中进行身份核实口令添加；同时华为在接口开启认证后，所有rip的信息将被加密传输；
沉默接口
[r1]interface g0/0/1
[r1-GigabitEthernet0/0/1]rip authentication-mode md5 usual cipher 123456
两两直连的邻居间，认证口令和模式必须完全一致；
缺省路由
在边界路由器上定义缺省源头信息后，将向内网发布缺省路由；之后内部路由器将自动生成缺省路由指向边界路由器方向； 边界路由器指向ISP的缺省路由，依然需要手写；
[r3]rip
[r3-rip-1]default-route originate
加快收敛
适当的修改计时器，可以加快协议的收敛速度；修改时，全网所有运行rip的设备建议一致；维持原有倍数关系；且不易修改的过小；
[r1]rip 1
[r1-rip-1]timers rip 30 180 300 抑制计时器不修改
【2】OSPF开放式最短路径优先协议
无类别链路状态igp协议；周期更新(30min)+触发更新；链路状态协议的更新量随着网络范围的扩展指数性的上升
1.OSPF的五种数据包
HELLO：用于发现邻居,关系建立；携带RID，周期保活 10S
DBD：数据库描述包；本地数据库目录
LSR：链路状态请求
LSU：链路状态更新
LSACK：链路状态确定
Lsa -链路状态，具体一条一条路由信息或拓扑信息；但它不是一个包，是被lsu数据包来携带；
2.OSPF7个状态机
down：没有发现邻居时；一旦收到HELLO包进入下一个状态
init：收到HELLO包，存储于本地RID
2-way：邻居关系建立的标志
exstart：不带有目录的DBD包，进行主从关系的选举，解决共享目录的无序性
exchange：携带目录的DBD包，共享本地数据库信息
loading：查看邻居DBD包对比本地路由目录，基于本地未知的lsa进行查询；使用lsr 向对端查询，对端使用lsu来传输这些lsa信息，本地收到后需要lsack来进去确认；
full：邻接关系建立完成，意味着数据库同步；

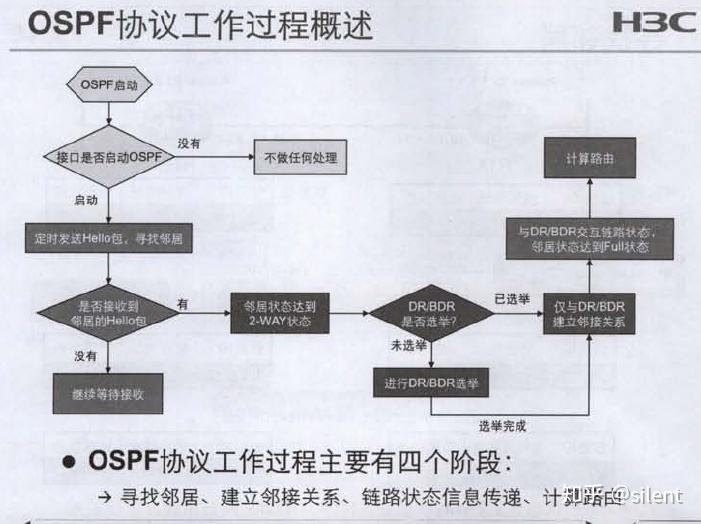

3.OFPS的工作过程
启动配置完成后，邻居间开始收发hello包；hello包中将携带本地及本地所有已知邻居的rid；之后生成邻居表；邻居间需要关注是否可以成为邻接的条件；若不能建立为邻接，将保持为邻居关系，仅hello包周期保活即可；
若可以建立邻接关系；将使用DBD进行本地数据库目录的对比；之后基于对比的结果，使用LSR/LSU/LSack来获取本地未知的LSA信息；使邻接关系间数据库（lsdb）完成同步（一致），生成数据库表；之后本地基于lsdb，使用spf算法，生成有向图—>最短路径树——＞计算本地到达所有未知网段的最短路径，将其加载到本地路由表中；收敛完成；收敛完成后，邻居和邻接关系间均hello每10s保活；每30min一次邻接关系间周期数据库比对，保障一致；
4.配置命令
[r1]ospf 1 router-id 1.1.1.1 启动时可以定义进程号、RID，默认进程1；
[r1-ospf-1]area 0
[r1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[r1-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255
ospf在宣告时，需要使用反掩码，来匹配宣告的地址范围
宣告的作用：1、可以收发ospf的信息； 2、被选中接口的拓扑信息可以共享给邻接；3、划分区域
干涉选举：DR优先级最大，BDR次大 -- 切记ospf的选举是非抢占性的；故在修改完优先级后，需要所有路由器重启OSPF进程；
[r1]interface GigabitEthernet 0/0/0
[r1-GigabitEthernet0/0/0]ospf dr-priority 3
<r1>reset ospf process
Warning: The OSPF process will be reset. Continue? [Y/N]:y
DR优先级修改为最大，BDR次大；其他设备修改为0；无需重启进程
区域汇总 --- OSPF协议不支持接口汇总；只能在ABR上将a区域拓扑计算所得路由，共享给B区域时进行汇总；
[r2]ospf 1
[r2-ospf-1]area 0
[r2-ospf-1-area-0.0.0.0]abr-summary 1.1.0.0 255.252.0.0
被动接口(沉默接口)--仅接收不发送路由协议信息；用于连接用户终端的接口，不得用于连接邻居路由器的接口，否则无法建立邻居关系；
[r1]ospf 1
[r1-ospf-1]silent-interface GigabitEthernet 0/0/0
手工认证 -- 接口认证 在直连邻居或邻接的接口上配置，保障更新的安全
[r1-GigabitEthernet0/0/1]ospf authentication-mode md5 1 cipher 123456
模式、编号、密码要求邻居间一致
缺省路由 --- 边界路由器上配置后，将自动向内网下放一条缺省路由，之后内网设备将自动生成缺省路由指向边界
[r4]ospf 1
[r4-ospf-1]default-route-advertise always
七、ACL访问控制列表
作用：1、访问控制 --- 在路由器流量进或出的接口上，匹配流量产生动作---允许、拒绝
2、定义感兴趣流量 --- 抓取流量，之后给到其他的策略，让其他策略进行工作；
匹配规则：
至上而下逐一匹配，上条匹配按上条执行，不再查看下条；cisco系默认末尾隐含拒绝所有；华为系末尾隐含允许所有；
分类：
标准 --- 仅关注数据包中的源ip地址
扩展 --- 关注数据包中的源、目标ip地址，目标端口号或协议号配置命令：
标准 --- 由于标准ACL仅关注数据包中的源ip地址；
故调用时必须尽量的靠近目标；
避免对其他流量访问的误删；
编号2000-2999 为标准列表编号，一个编号为一张表；
[r2]acl 2000
[r2-acl-basic-2000]rule deny source 192.168.1.3 0.0.0.0
[r2-acl-basic-2000]rule deny source 192.168.0.0 0.0.255.255
[r2-acl-basic-2000]rule deny source any
ACL定义完成后，必须在接口上调用方可执行；调用时一定注意方向；一个接口的一个方向上只能调用一张表；
[r2]interface GigabitEthernet 0/0/1
[r2-GigabitEthernet0/0/1]traffic-filter ?
inbound Apply ACL to the inbound direction of the interface
outbound Apply ACL to the outbound direction of the interface
[r2-GigabitEthernet0/0/1]traffic-filter outbound acl 2001
【2】扩展列表配置 --由于扩展ACL 源、目ip地址均关注，故调用时尽量靠近源；尽早处理流量；
[r1]acl 3000 扩展列表编号 3000-3999
[r1-acl-adv-3000]rule deny ip source 192.168.1.3 0.0.0.0 destination 192.168.3.2 0.0.0.0
Telnet -- 远程登录 明文（不加密） 基于tcp，目标端口23；
条件：1、被登录设备与登录设备网络可达
2、被登录设备进行了telnet服务配置
[r1]aaa
[r1-aaa]local-user zhuyuefu privilege level 15 password cipher 123456
[r1-aaa]local-user zhuyuefu service-type telnet
创建名为zhuyuefu的账号，权限最大，密码123456；该账号仅用于telnet 远程登录
[r1]user-interface vty 0 4
[r1-ui-vty0-4]authentication-mode aaa 在vty线上开启认证
[r1]acl 3001
[r1-acl-adv-3001]rule deny tcp source 192.168.1.10 0 destination 192.168.1.1 0 destination-port eq 23
拒绝192.168.1.10 对192.168.1.1 访问时，传输层协议为tcp，且目标端口号为23；
[r1-acl-adv-3002]rule deny icmp source 192.168.1.10 0 destination 192.168.1.1 0
仅拒绝192.168.1.10 对192.168.1.1的ICMP访问
八、NAT
IPV4地址中，存在私有与公有IP地址的区别：
公有：具有全球唯一性，可以在互联网通讯，需要付费使用
私有：具有本地唯一性，不能在互联网通讯，无需付费使用
私有ip地址：
10.0.0.0/8 172.16.0.0/16-172.31.0.0/16 192.168.0.0/24-192.168.255.0/24
NAT网络地址转换： 边界路由器上--连接外网的公有ip地址所在接口配置
边界路由器上，对进、出的流量进入源或目标ip地址的修改；
一对一 一对多 对多对 端口映射
一对多：多个私有ip地址对应同一个公有ip地址 PAT端口地址转换
先使用ACL定义可以被转换的私有ip地址范围
[r2]acl 2000
[r2-acl-basic-2000]rule permit source 192.168.0.0 0.0.255.255
[r2]int g0/0/2 公网所在接口；acl2000列表中关注的私有ip地址，通过该接口转出时，其源ip地址修改为该接口公有ip
[r2-GigabitEthernet0/0/2]nat outbound 2000
一对一的配置：
连接公网的接口配置
[r2-GigabitEthernet0/0/2]nat static global 12.1.1.3 inside 192.168.1.10
端口映射：
[r2-GigabitEthernet0/0/2]nat server protocol tcp global current-interface 80 inside 192.168.1.10 80
Warning:The port 80 is well-known port. If you continue it may cause function failure.
Are you sure to continue?[Y/N]:y
外部访问该接口ip-12.1.1.1且目标端口号为80时，将被修改为192.168.1.10目标端口80；
[r2-GigabitEthernet0/0/2]nat server protocol tcp global current-interface 8888 inside 192.168.1.20 80
外部访问该物理接口ip-12.1.1.1 且目标端口为8888时，将被修改为192.168.1.20 目标端口80；
多对多配置：
[r1]nat address-group 1 12.1.1.3 12.1.1.10 先定义公有ip地址范围
[r1]acl 2000 再定义私有ip地址的范围
[r1-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255
最后在连接公网的接口上配置多对多
[r1-GigabitEthernet0/0/1]nat outbound 2000 address-group 1
