基于tensorflow实现Android手写数字识别

前段时间训练了mnist手写数字识别的模型，学习后将其移植到Android端
我是参考的大佬https://puke3615.github.io/2017/08/02/Run-Mnist-On-Android/，https://github.com/wangtianrui/TFonAndroid的源码，有需要的的朋友可以去下载，这里是对他写的代码的分析和我自己的理解
注解ButterKnife学习：https://www.jianshu.com/p/952c6f5e8157

implementation 'com.jakewharton:butterknife:8.8.1'

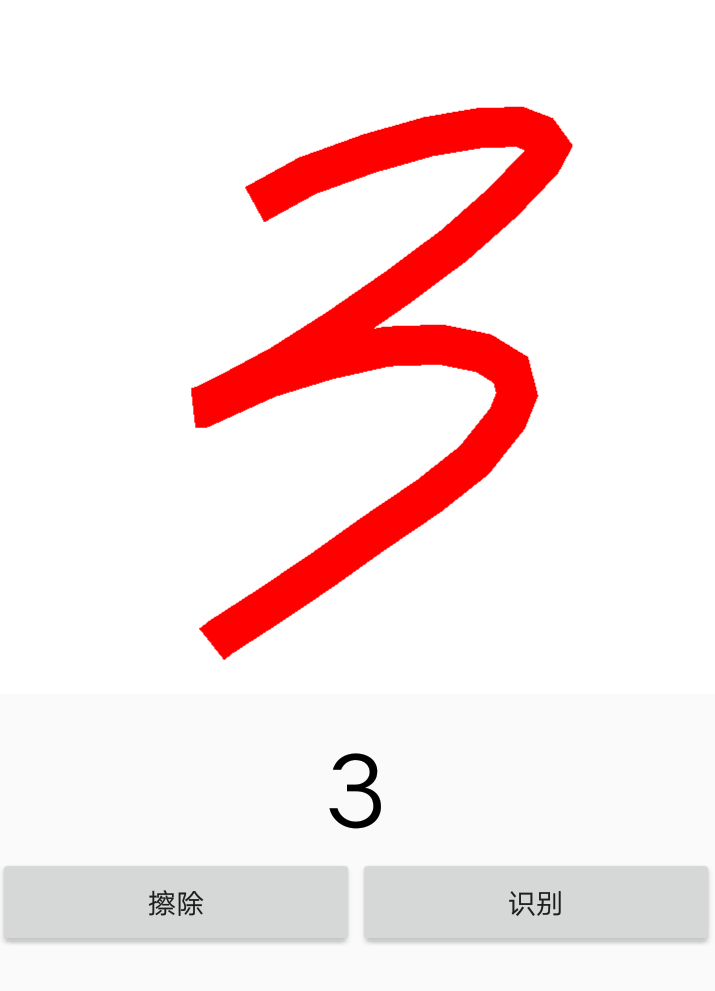

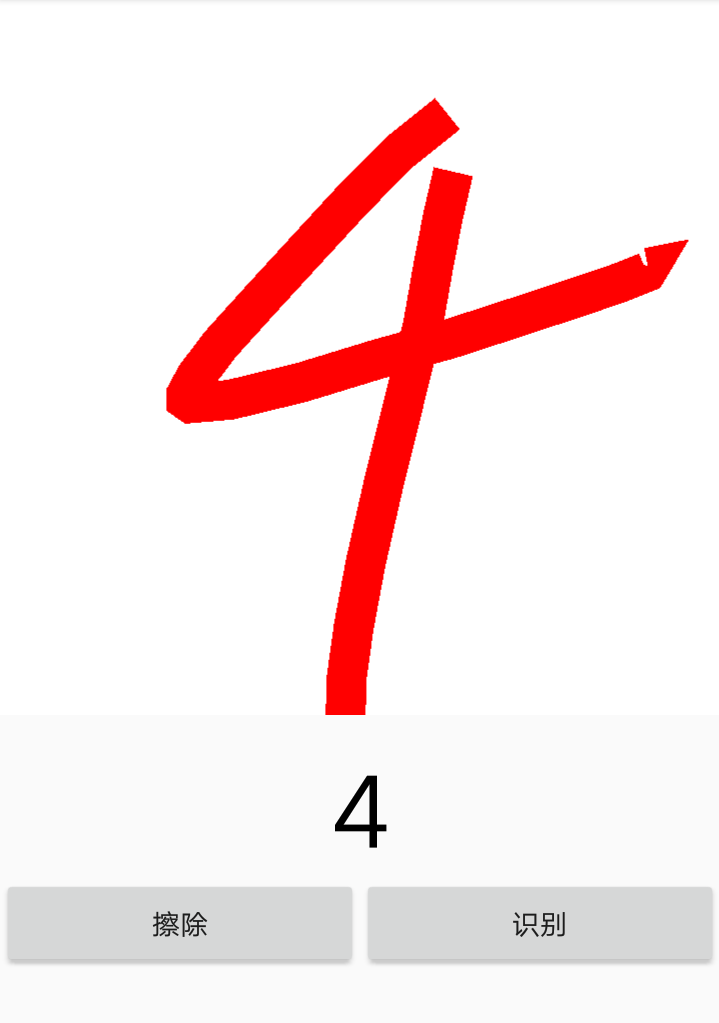

手机上效果为：

移植到Android时要添加依赖文件：libandroid_tensorflow_inference_java.jar，和编译后的TensoFlow的so库，libtensorflow_inference.so，将其添加在lib文件夹中：

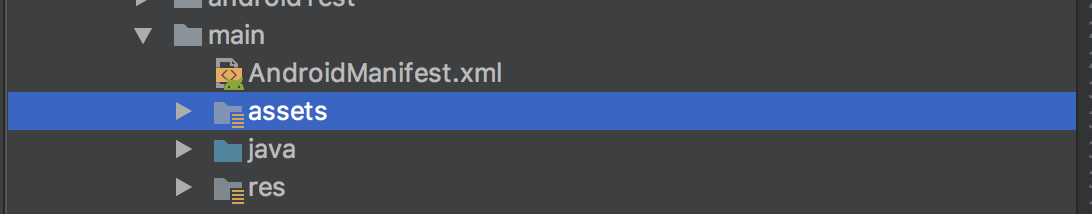

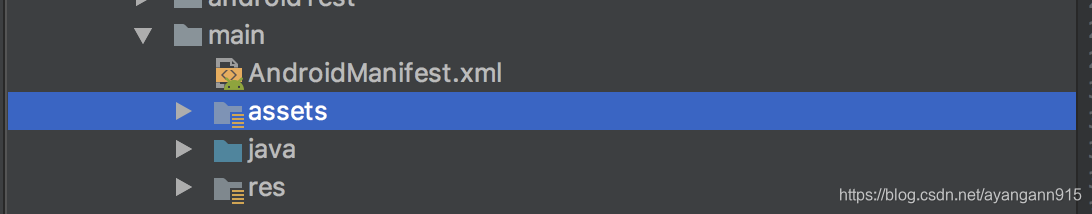

接下来将训练好的pb模型放入assets文件夹中

在build.gradle文件中添加：这个可以支持在手机中调试

testInstrumentationRunner "android.support.test.runner.AndroidJUnitRunner"

这里分享一下运行程序时遇到的坑：
出现了问题“Android-Device supports x86,but APK only supports armeabi-v7a,armeabi,x86_64”，使用模拟器不能运行，因为之前添加了支持tensorflow的so库和jar包，后来我在build文件中添加

   multiDexEnabled true
        ndk {
            abiFilters "armeabi-v7a"
        }

也还是没有用，后来看到大佬的代码仿佛才明白了一些东西。。。
在build中增加：

    sourceSets {
        main {
            jniLibs.srcDirs = ['libs']
        }
    }

下面是实现过程：

定义mnist分类器：

private final String MODEL_PATH = "file:///android_asset/mnist.pb";//加载模型
    public static final String INPUT_NAME = "input";//对应训练模型占位符x-input
    public static final String KEEP_PROB_NAME = "keep_prob";
    public static final String OUTPUT_NAME = "output";//训练模型时的占位符y_
//注意训练模型时一定要对值和标签设置name值，导入Android后要喂数据
//tensorflow依赖文件的类
    private TensorFlowInferenceInterface inference;

//图片像素28*28
    private final int width = 28;
    private final int heifht = 28;
    private float[] inputs = new float[width * heifht];
    private int[] INPUT_SHAPE = new int[]{1, width * heifht};

//AssetManager ：提供低级别的访问应用资源的API
//不同模型框架，训练模型输入的占位符不同，一定要一一对应；
//训练的数据集一定要对齐，resize与采用模型框架图像的大小一致，Android端调用接口，输入参数一定要和训练图像一致，否则会出现分类错误。
    public MnistClassifier(AssetManager assetManager) {
        this.inference = new TensorFlowInferenceInterface(assetManager, MODEL_PATH);//传入模型的路径
        //模型使用阶段, 不需要进行dropout处理, 所以keep_prob直接为1.0
        //dropout层：keep_prob训练时为0.5，测试时为1
        inference.feed(KEEP_PROB_NAME, new float[]{1.0f}, 1);
    }

    public float[] getResult(float[] inputs) {
        try {
            this.inputs = inputs;
        } catch (Exception e) {
            e.printStackTrace();
        }
        //输出结果是十个数字的概率
        float[] output = new float[10];
//填入Input数据
        inference.feed(INPUT_NAME, inputs, 1, width * heifht);
        //运行结果, 类似Python中的sess.run([outputs])
        inference.run(new String[]{OUTPUT_NAME}, false);
        inference.fetch(OUTPUT_NAME, output);
        return output;
    }

定义画板：

public class PrinterView extends View {

    //画笔
    private Paint paint;

    //用来存储“路径”
    private Path path;

    //屏幕宽
    private int width;

    public PrinterView(Context context) {
        super(context);
    }

    public PrinterView(Context context, @Nullable AttributeSet attrs) {
        super(context, attrs);
        setBackgroundColor(Color.WHITE);
        paint = new Paint();
        paint.setColor(Color.RED);
        paint.setStrokeWidth(TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP, 20, getResources().getDisplayMetrics()));
        paint.setStyle(Paint.Style.STROKE);
        path = new Path();

        int screenWidth = getResources().getDisplayMetrics().widthPixels;
        width = MeasureSpec.makeMeasureSpec(screenWidth, MeasureSpec.EXACTLY);
    }
    /**
    1.精确模式（MeasureSpec.EXACTLY）

在这种模式下，尺寸的值是多少，那么这个组件的长或宽就是多少。

2.最大模式（MeasureSpec.AT_MOST）

这个也就是父组件，能够给出的最大的空间，当前组件的长或宽最大只能为这么大，当然也可以比这个小。

3.未指定模式（MeasureSpec.UNSPECIFIED）

这个就是说，当前组件，可以随便用空间，不受限制。
    */

//画出手指滑动的轨迹
    @Override
    public boolean onTouchEvent(MotionEvent event) {
        float x = event.getX();
        float y = event.getY();
        switch (event.getAction()) {
            case MotionEvent.ACTION_DOWN:
                //按下
                path.moveTo(x, y);
                break;
            case MotionEvent.ACTION_MOVE:
                path.lineTo(x, y);
                break;
        }
        //刷新view
        invalidate();
        return true;
    }
    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        canvas.drawPath(path, paint);
    }

    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        //定制画板的宽和高
        super.onMeasure(width, width);
    }
    public void clean() {
        path.reset();
        invalidate();
    }
    public boolean isEmpty() {
        return path.isEmpty();
    }
//向外部提供读取画布数据的方法
/**
View组件显示的内容可以通过cache机制保存为bitmap, 使用到的api有
    void  setDrawingCacheEnabled(boolean flag),
    Bitmap  getDrawingCache(boolean autoScale),
    void  buildDrawingCache(boolean autoScale),
    void  destroyDrawingCache()
    我们要获取它的cache先要通过setDrawingCacheEnable方法把cache开启，然后再调用getDrawingCache方法就可 以获得view的cache图片了。buildDrawingCache方法可以不用调用，因为调用getDrawingCache方法时，若果 cache没有建立，系统会自动调用buildDrawingCache方法生成cache。若果要更新cache, 必须要调用destoryDrawingCache方法把旧的cache销毁，才能建立新的。
当调用setDrawingCacheEnabled方法设置为false, 系统也会自动把原来的cache销毁。
   ViewGroup在绘制子view时，而外提供了两个方法
   void setChildrenDrawingCacheEnabled(boolean enabled)
   setChildrenDrawnWithCacheEnabled(boolean enabled)
   setChildrenDrawingCacheEnabled方法可以使viewgroup里所有的子view开启cache, setChildrenDrawnWithCacheEnabled使在绘制子view时，若该子view开启了cache, 则使用它的cache进行绘制，从而节省绘制时间。
   获取cache通常会占用一定的内存，所以通常不需要的时候有必要对其进行清理，通过destroyDrawingCache或setDrawingCacheEnabled(false)实现。
*/
    public float[] getData(int width, int height) {
        float[] data = new float[height * width];
        try {
            //先让cache可以被读取(将View转化为图片都会使用cache)
            setDrawingCacheEnabled(true);
            setDrawingCacheQuality(View.DRAWING_CACHE_QUALITY_LOW);
            Bitmap cache = getDrawingCache();
            dealData(cache, data, width, height);
        } finally {
            setDrawingCacheEnabled(false);
        }
        return data;
    }

    private void dealData(Bitmap bm, float[] data, int newWidth, int newHeight) {
        //获得bitmap的宽和高
        int width = bm.getWidth();
        int height = bm.getHeight();

        //计算缩放比例
        float scaleWidth = ((float) newWidth) / width;
        float scaleHeight = ((float) newHeight) / height;
//取得想要缩放的matrix参数
        Matrix matrix = new Matrix();
        matrix.postScale(scaleWidth, scaleHeight);
        //获得目标大小的图
        Bitmap newBm = Bitmap.createBitmap(bm, 0, 0, width, height, matrix, true);

        for (int y = 0; y < newHeight; y++) {
            for (int x = 0; x < newWidth; x++) {
                //获得每个点的像素值
                int pixel = newBm.getPixel(x, y);
                data[newWidth * y + x] = pixel == 0xffffffff ? 0 : 1;
            }
        }

    }
}

识别逻辑：

    @OnClick({R.id.printer_view, R.id.result_text_view, R.id.clean_button, R.id.detect_button})
    public void onViewClicked(View view) {
        switch (view.getId()) {
            case R.id.clean_button:
                printerView.clean();
                resultTextView.setText(null);
                break;
            case R.id.detect_button:
                if (printerView.isEmpty()) {
                    resultTextView.setText("画板为空");
                    break;
                }
                MnistClassifier mnistClassifier = new MnistClassifier(getAssets());
                float[] result = mnistClassifier.getResult(printerView.getData(28, 28));
                List<MnistItem> items = new ArrayList<>(10);
                for (int i = 0; i < result.length; i++) {
                    items.add(new MnistItem(result[i], i));
                }
                Collections.sort(items);//选择概率最大的对应的值
                StringBuilder builder = new StringBuilder();
                for (int i = 0; i < 1 ; i++) {
                    MnistItem item = items.get(i);
                    builder.append((int)item.getIndex());
                }
                resultTextView.setText(builder.toString());
                break;
        }
