昆仑通态触摸屏与西门子PLC1200通信，读取DB块数据

第一部分：昆仑通态MCGS设置

首先，打开MCGS组态软件，“父设备”-属性，设置屏和PLC的IP地址，注意：二者必须是同一网段。

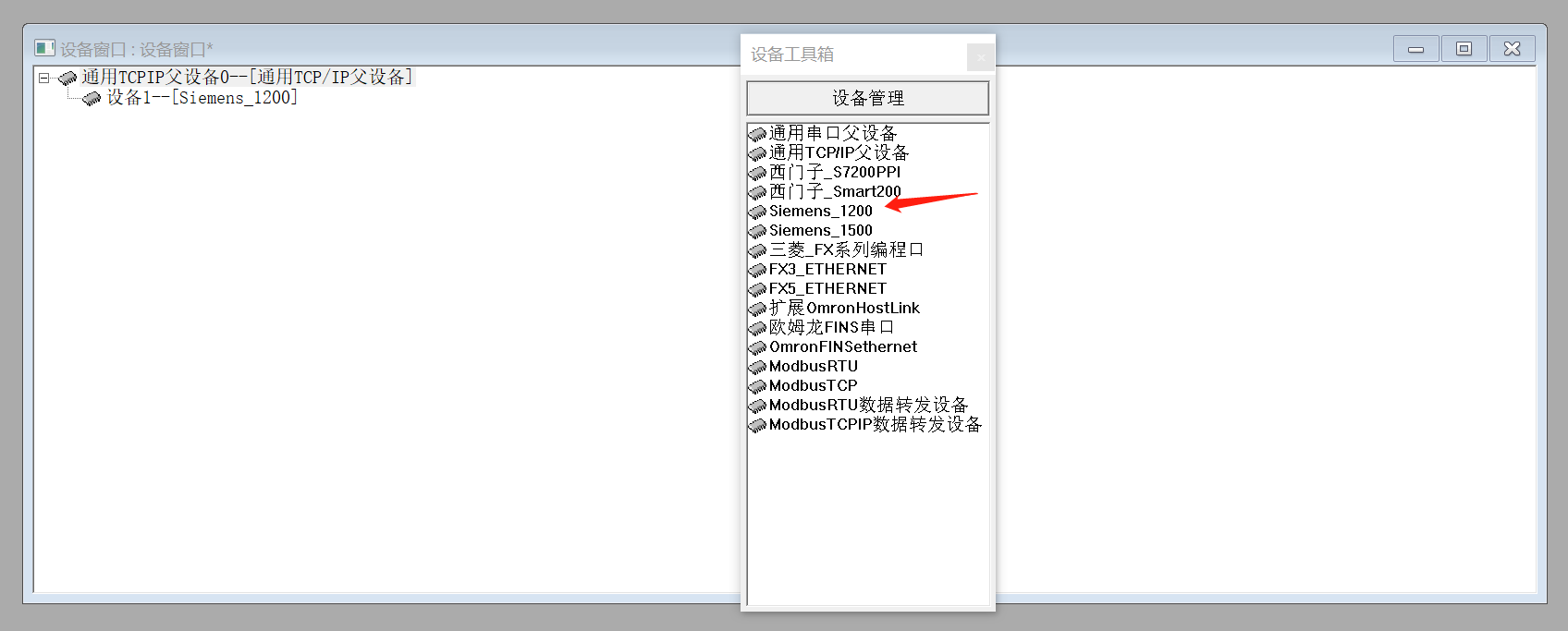

“设备管理”下面，选择西门子1200。

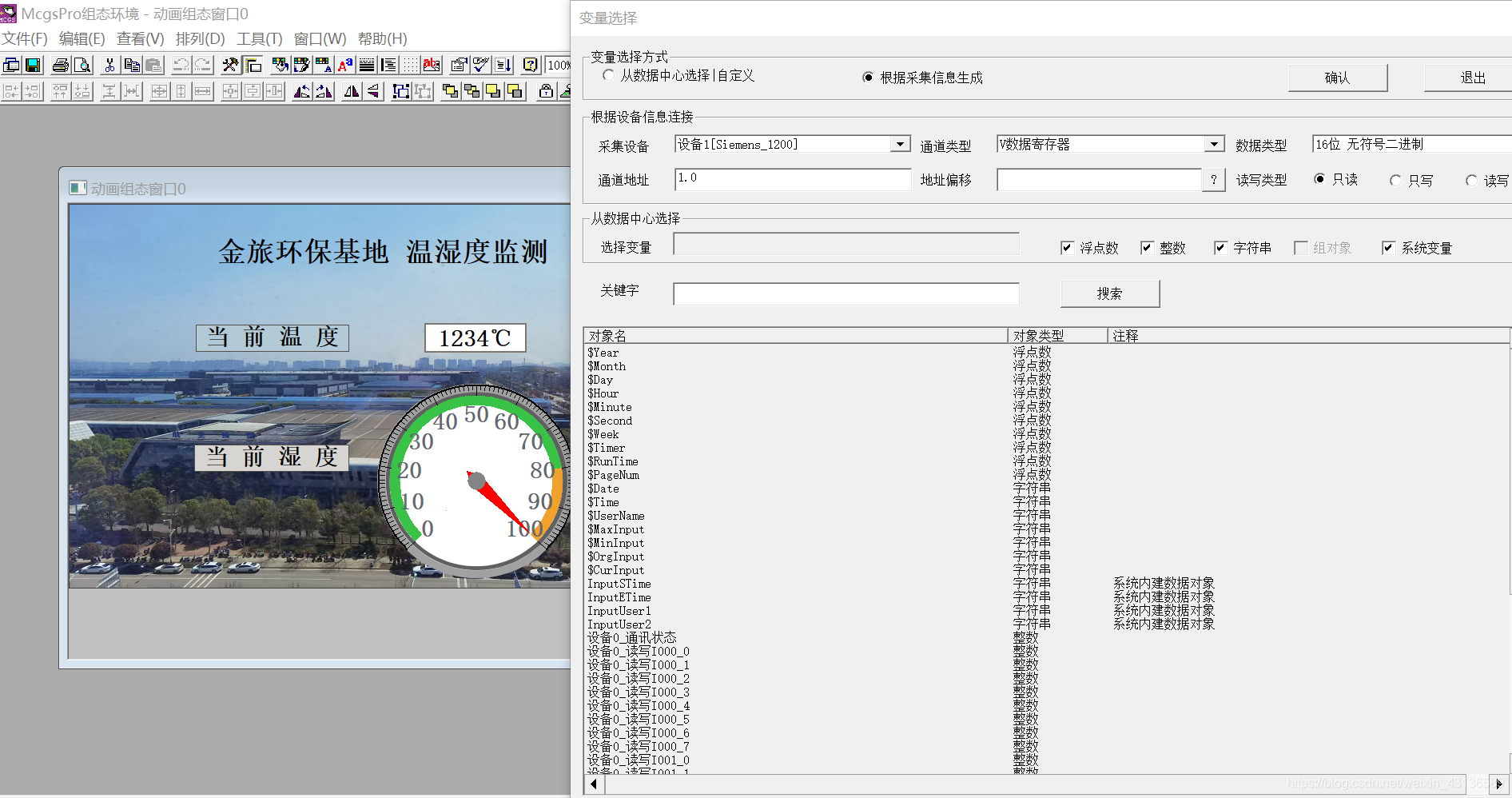

“用户窗口”–双击数值显示标签，设置变量，通道地址：1.0，对应西门子DB数据块里的DB1.DBW0；1.2对DB数据块里的DB1.DBW2在下面会讲到。

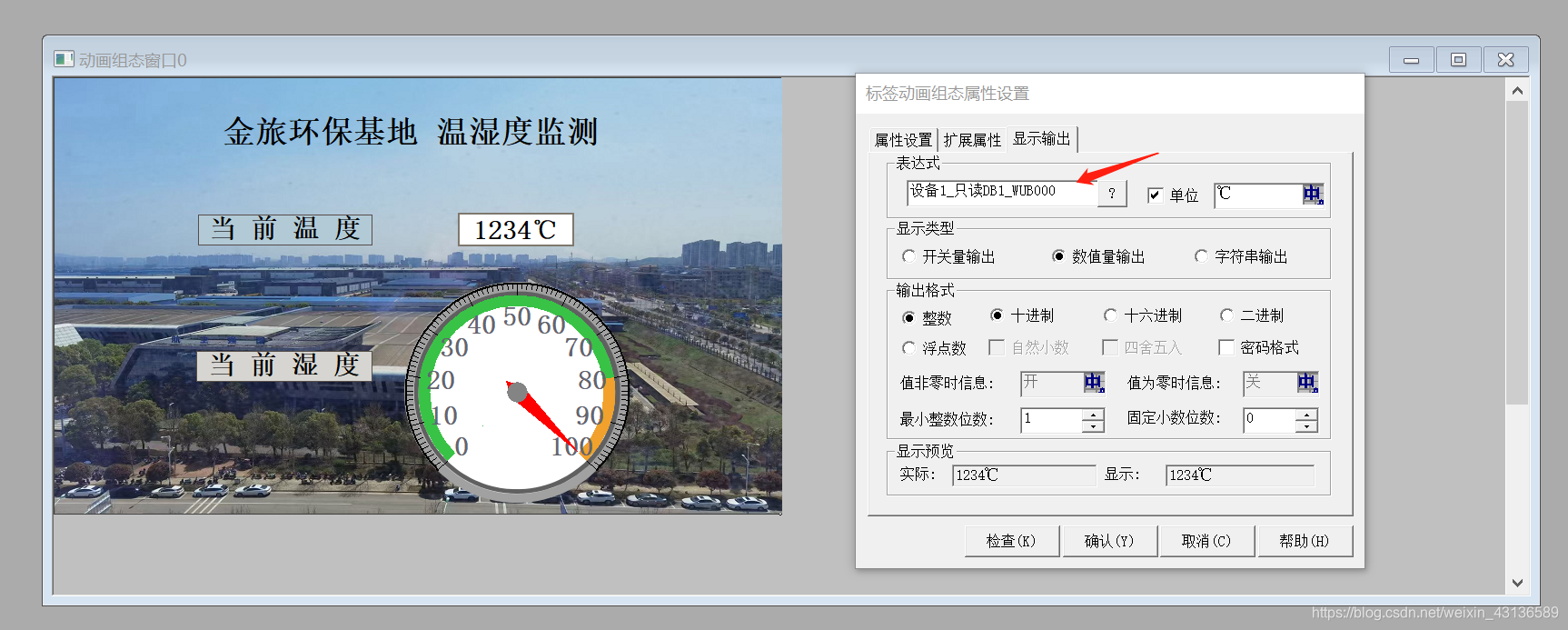

点“确认”，自动生成表达式；输出格式、数据单位，分别如图设置。

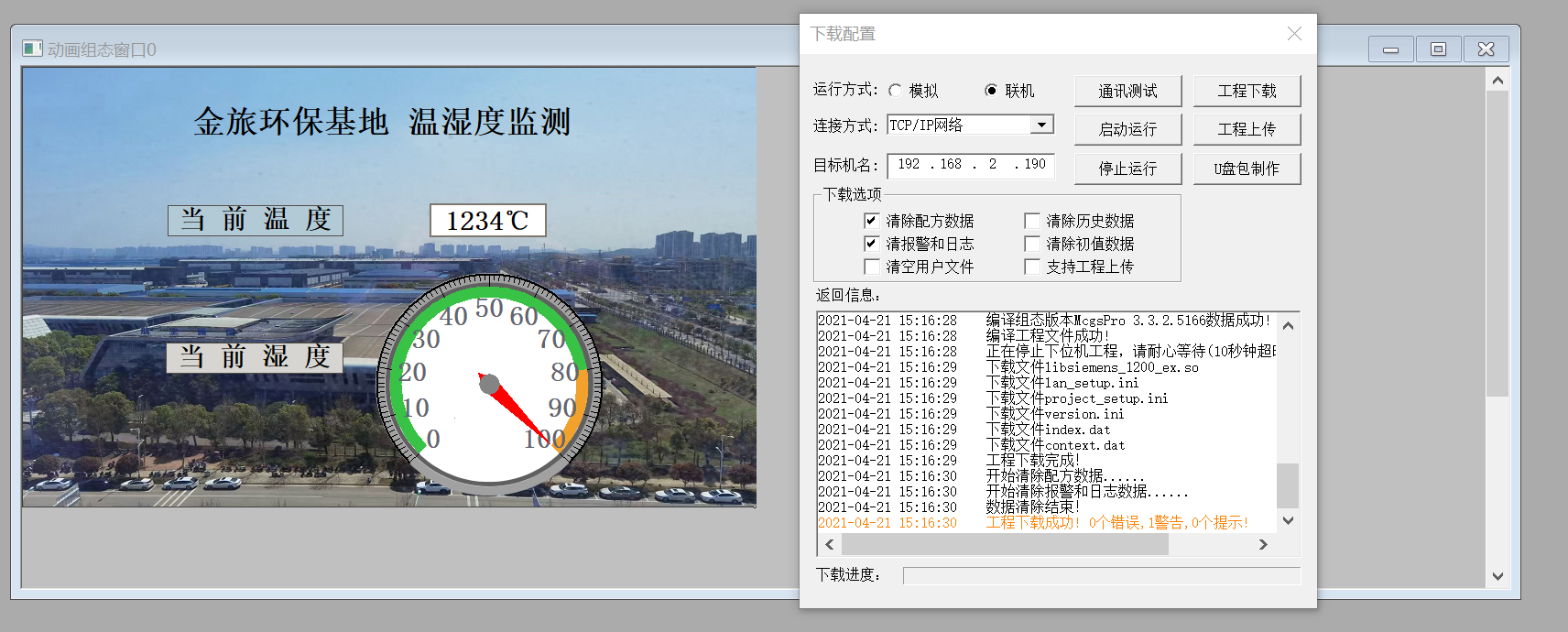

下载到触摸屏里。

第二部分：西门子PLC1200

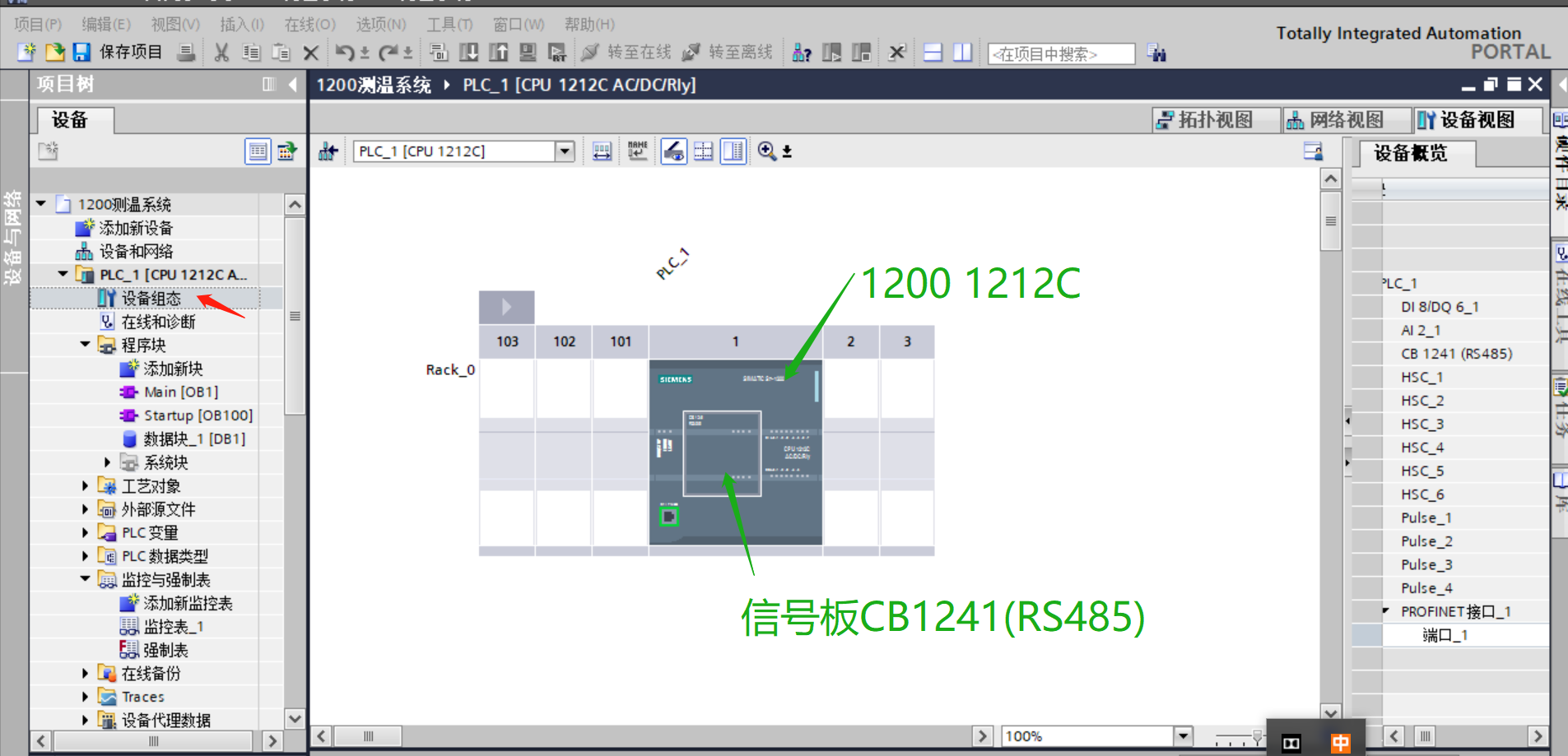

打开博图V14软件，对PLC和信号板组态

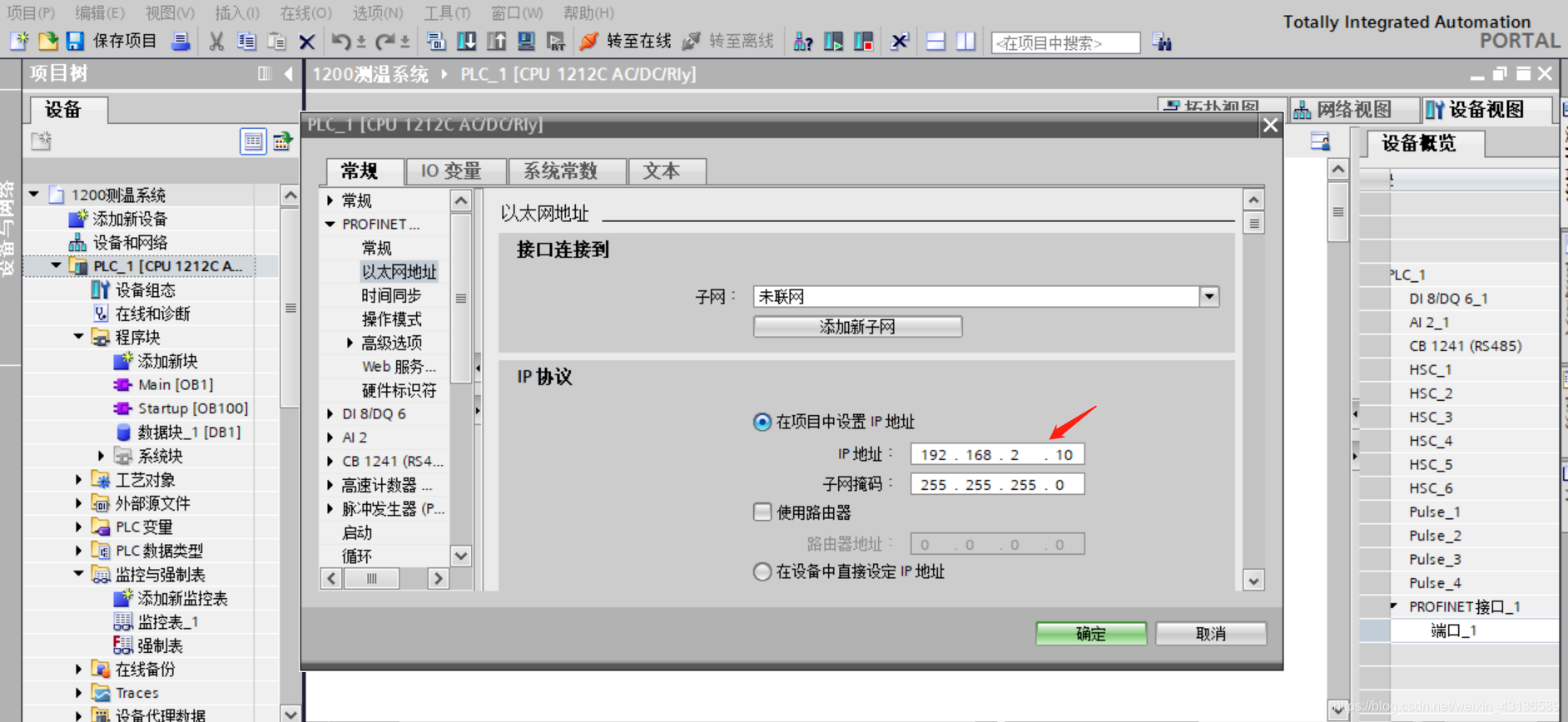

设置PLC的IP地址，与前面MCGS里面的一致。

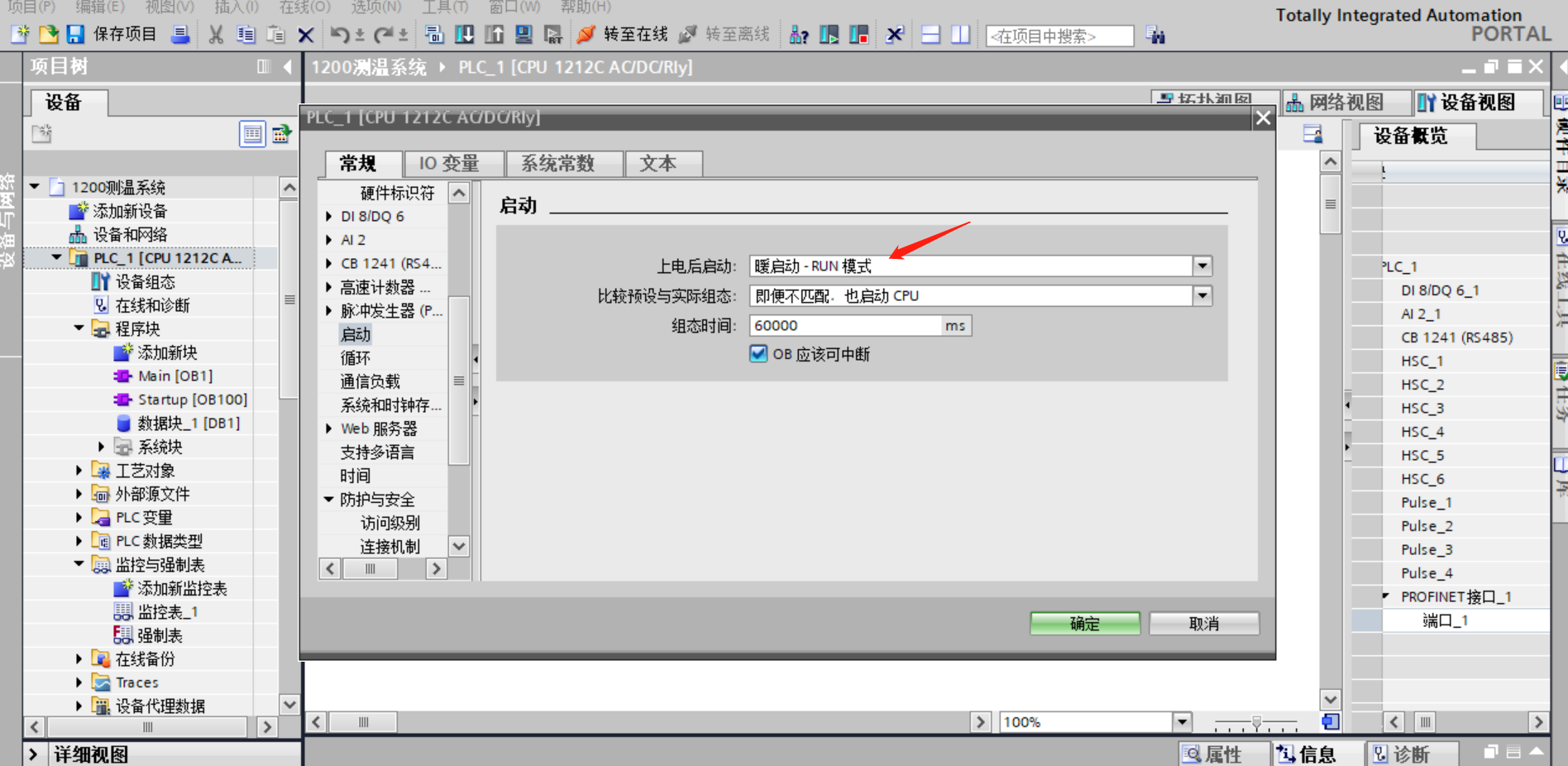

上电后RUN模式。

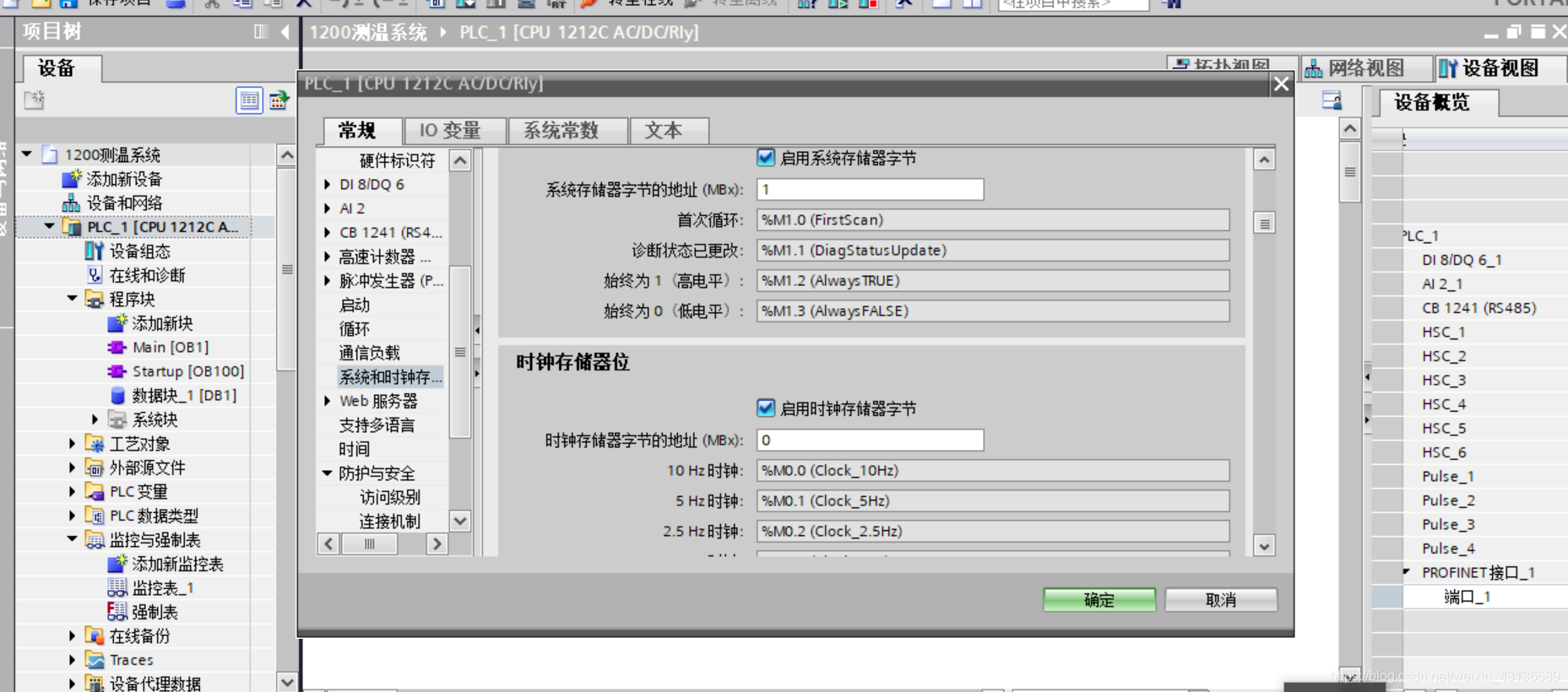

勾选系统存储器和时钟，然后这些会同步到变量表里面。

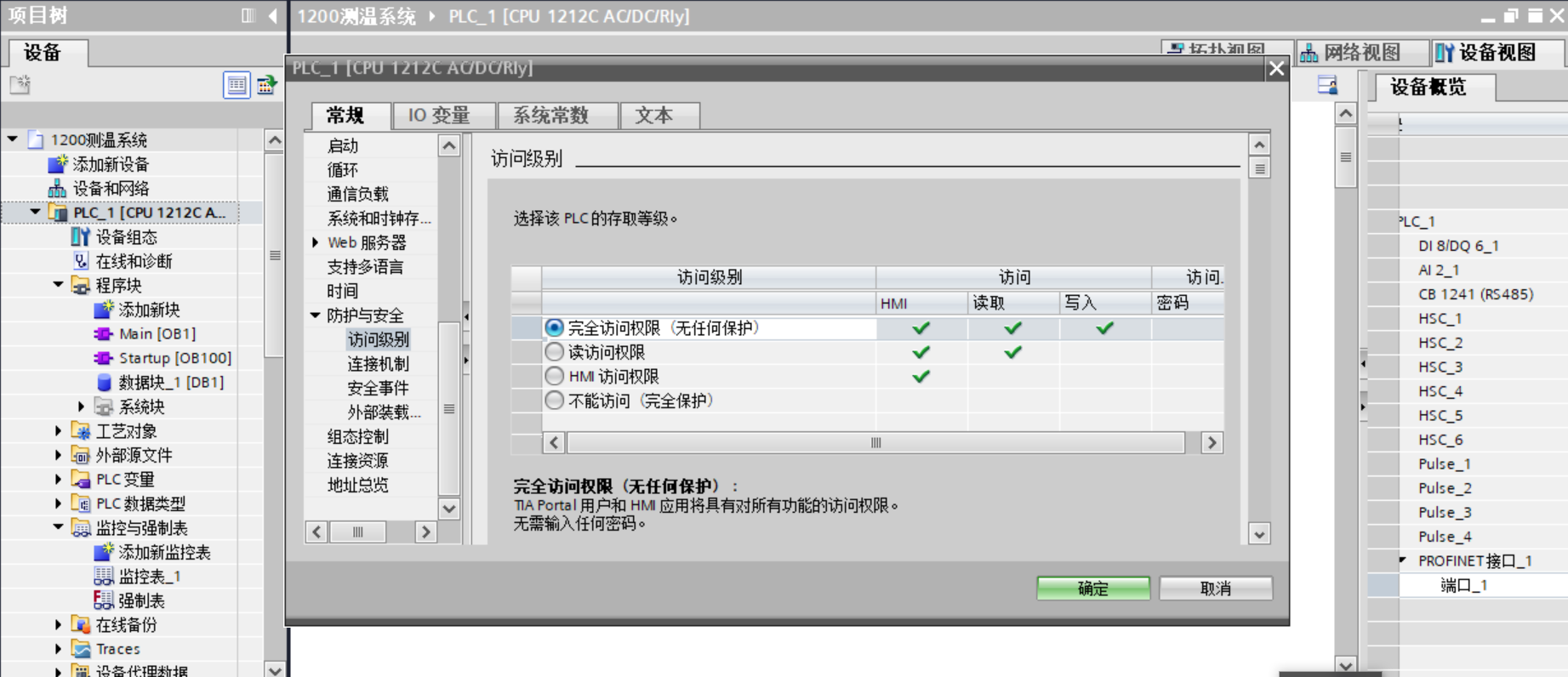

访问权限设置，确保MCGS可以访问。

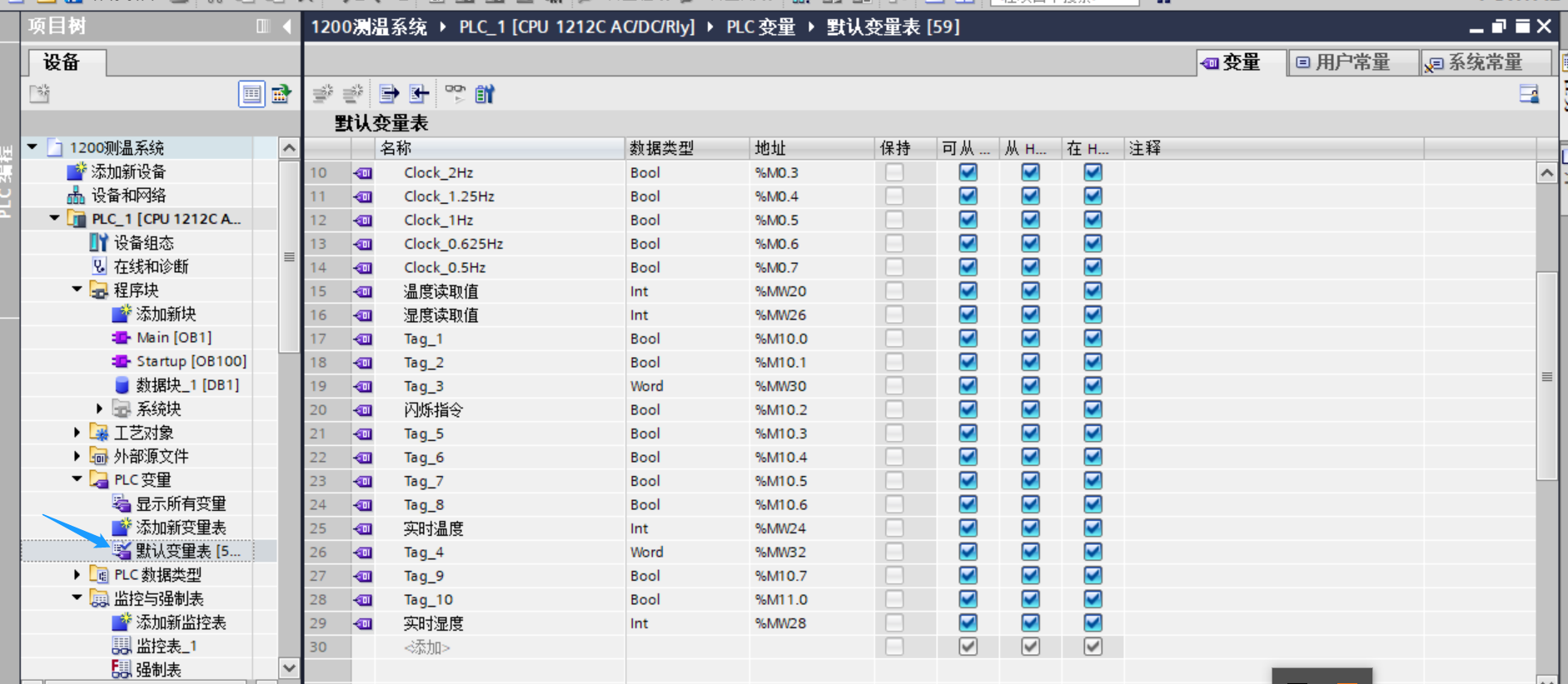

编辑所需要的变量，温度、湿度，数据类型为int。

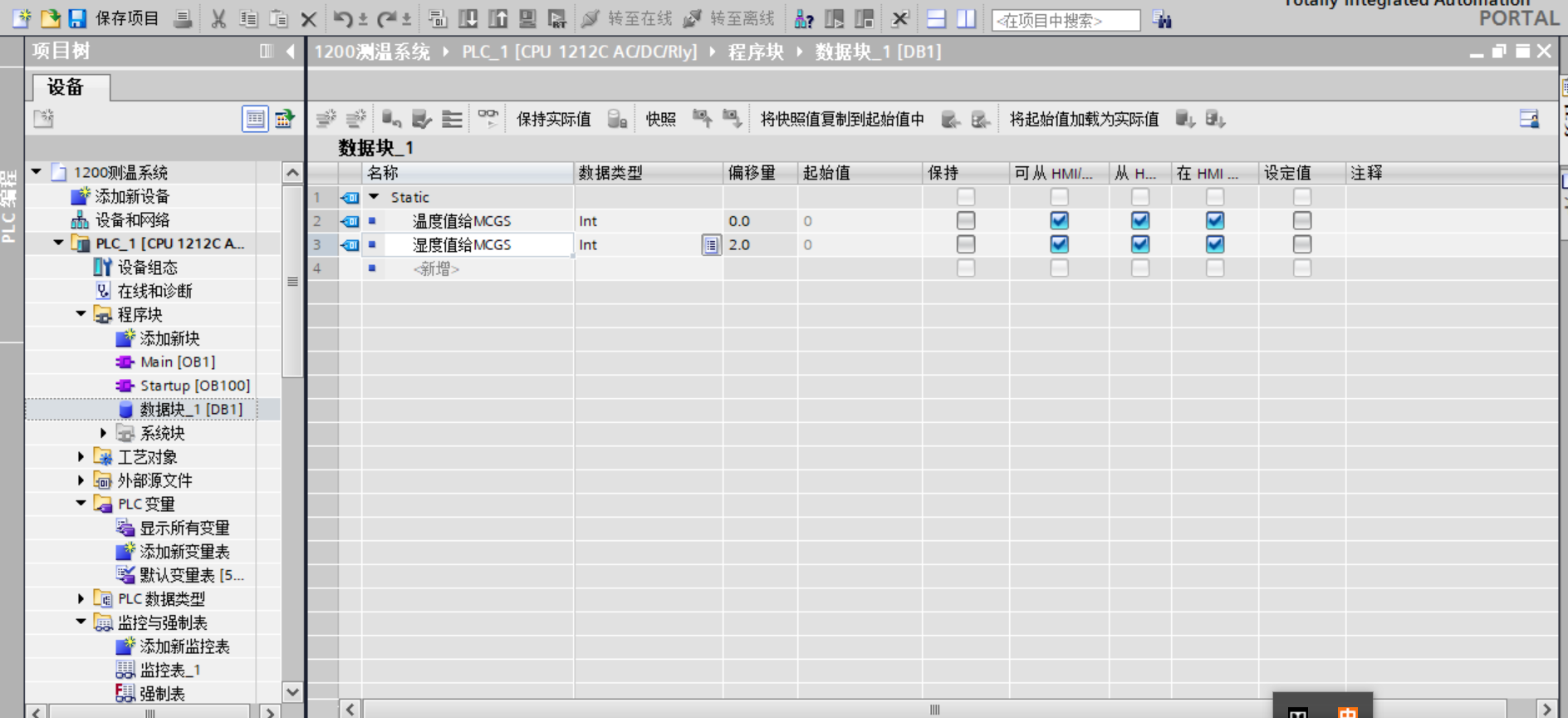

新建DB数据块

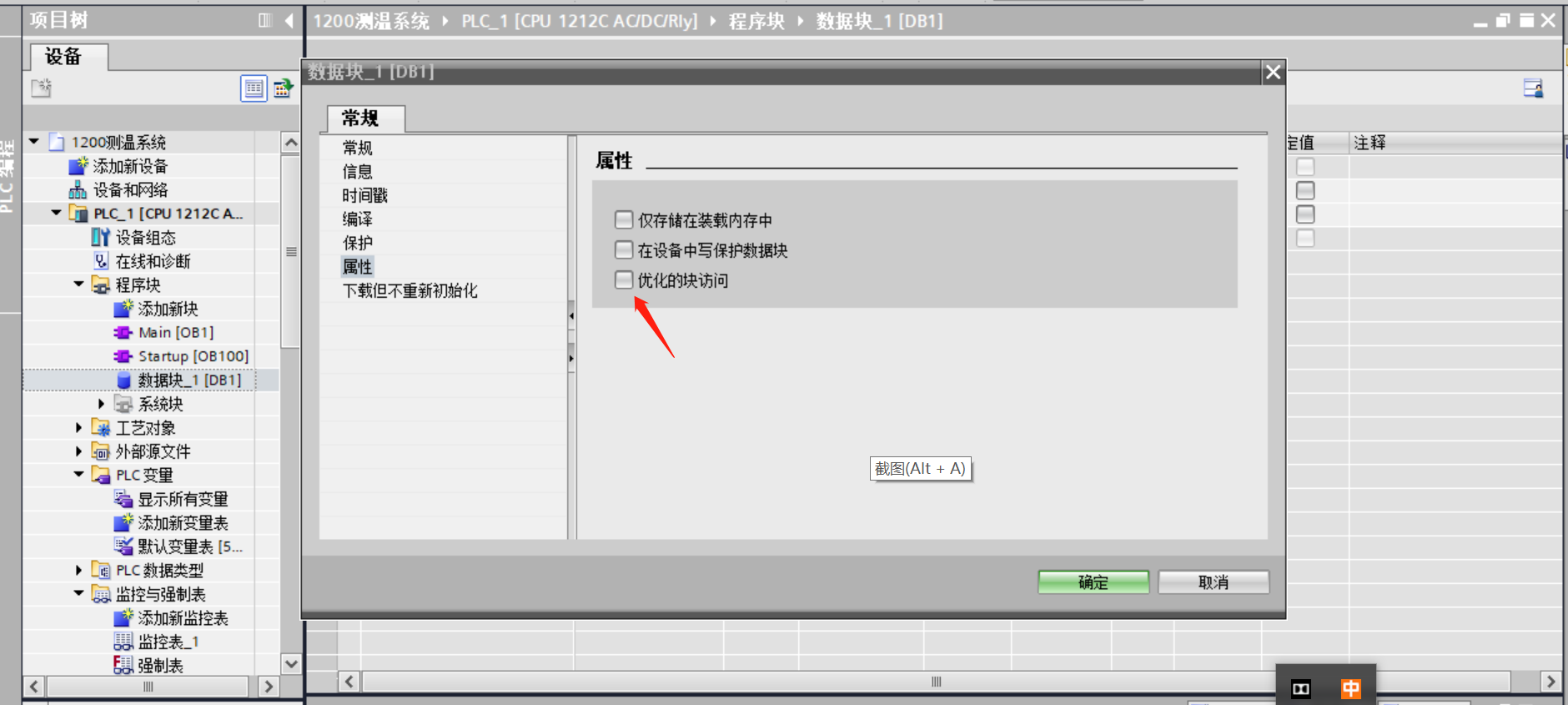

数据块-右键-属性，取消“优化块的访问”，这样MCGS能以绝对地址访问DB里的数据。

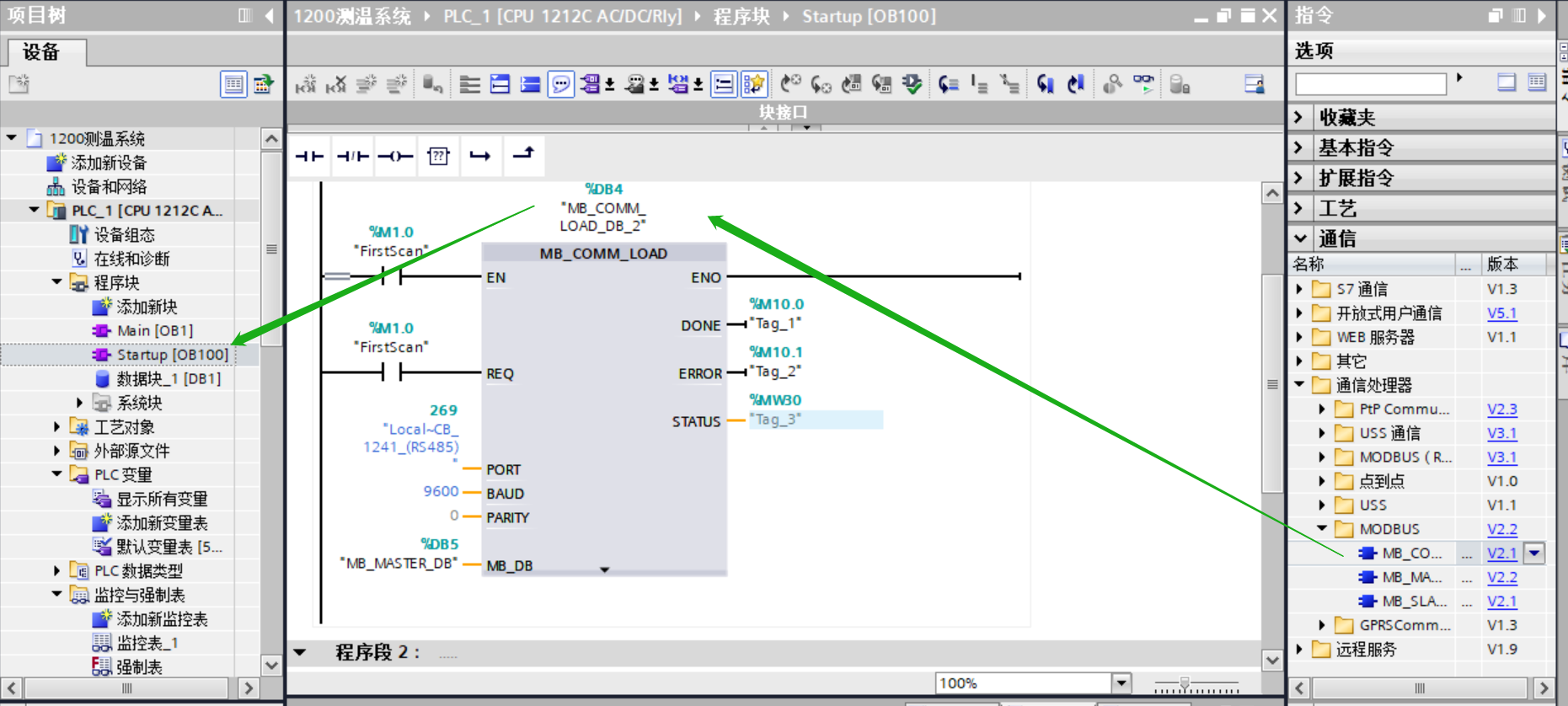

新建Startup组织块，从通信库里把MODBUS的初始化模块拖进来，因为PLC从STOP切换为RUN时，首先执行Startup组织块，这样就能对MODBUS进行初始化。

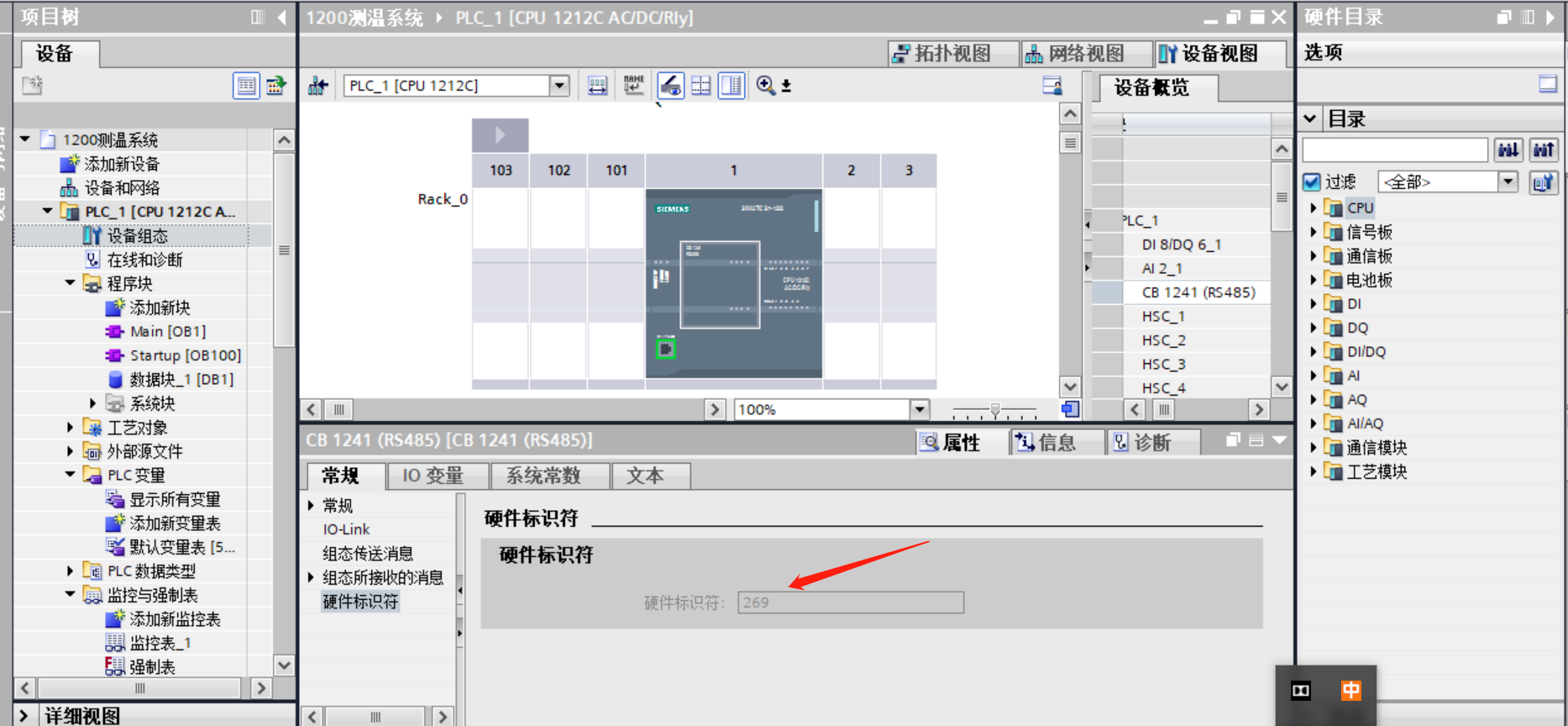

"PORT"选择269，也就是最开始组态时自动生成的硬件标识符。

MODBUS主站程序，其中，“MB_ADDR”就是从站地址，1200信号板接的是RS485探头，出厂的设备地址是10，这里也就填10。

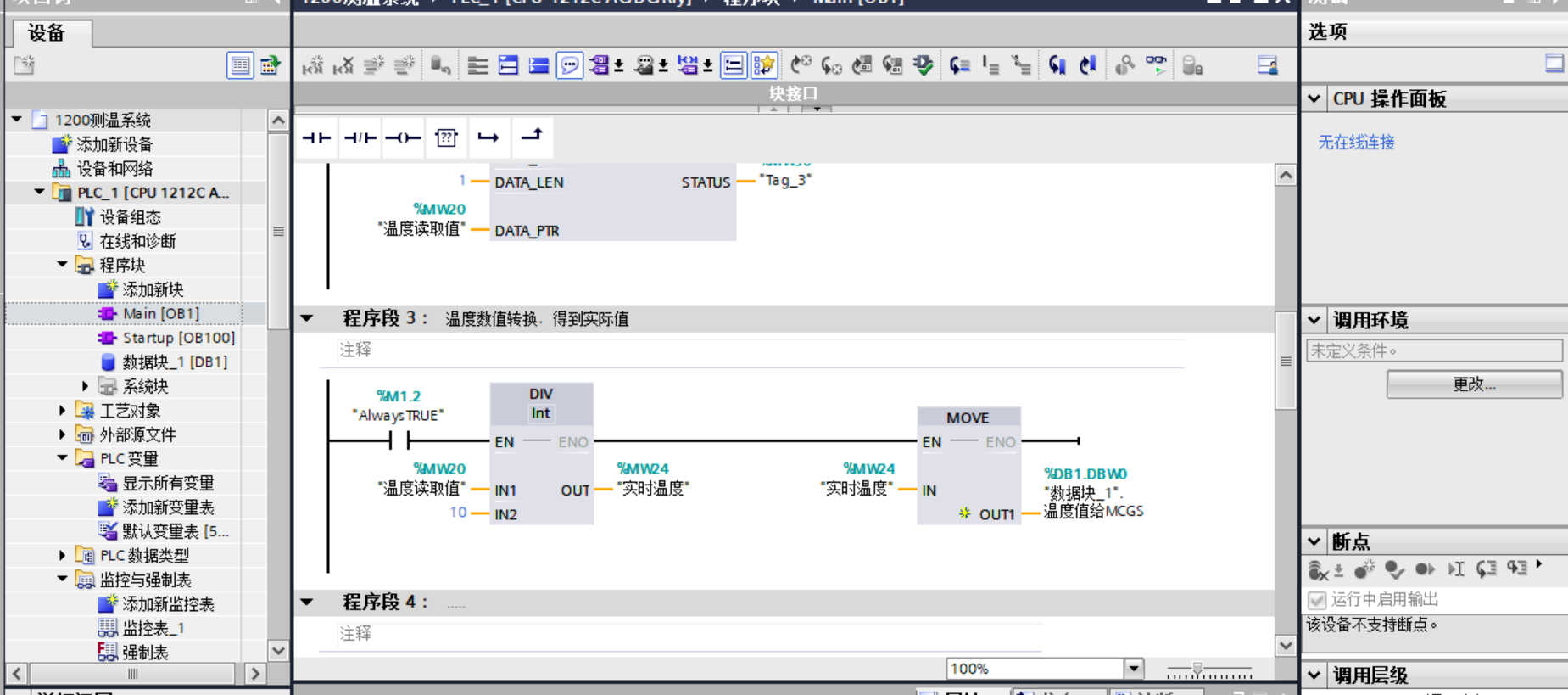

把读到的数据传送到DB数据块。

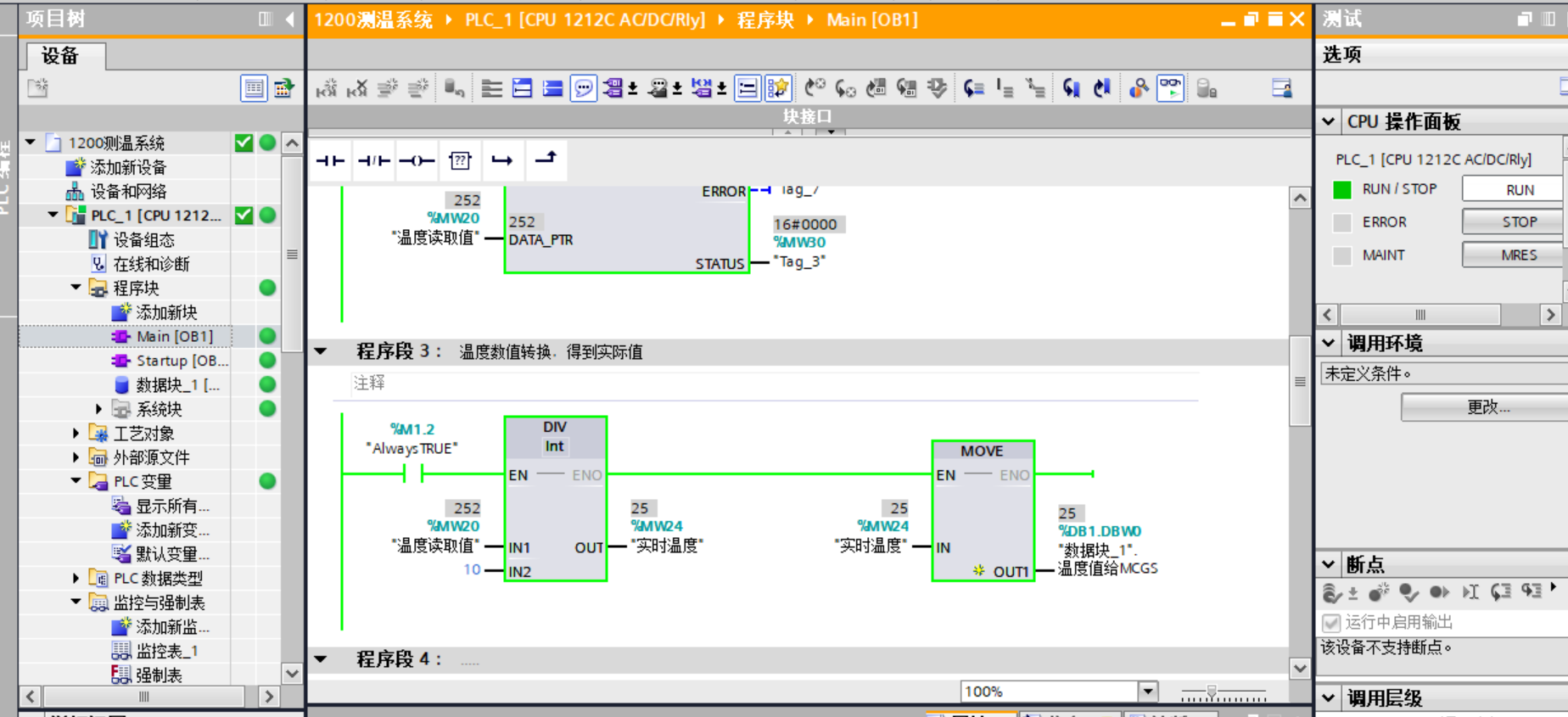

下载程序，监控，读取成功。

监控一下DB数据块里的数值。
