CAD快速测量面积与周长

这篇来教大家如何用CAD梦想画图快速测出规则图形与不规则图形的面积,首先这些图形都需要是封闭图形。

操作工具

操作系统:Windows10

CAD软件:CAD梦想画图

步骤

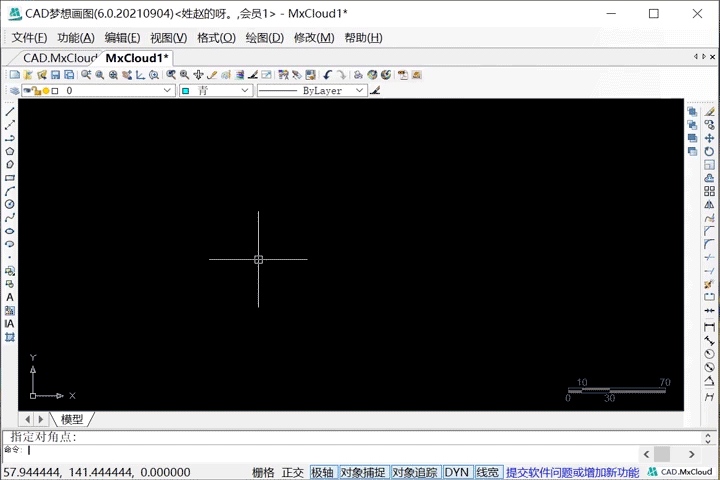

1.首先我们画一个规则的矩形与一个用多边形绘制的不规则封闭图形,如下图动画所示:

绘制图形

在这里插入图片描述

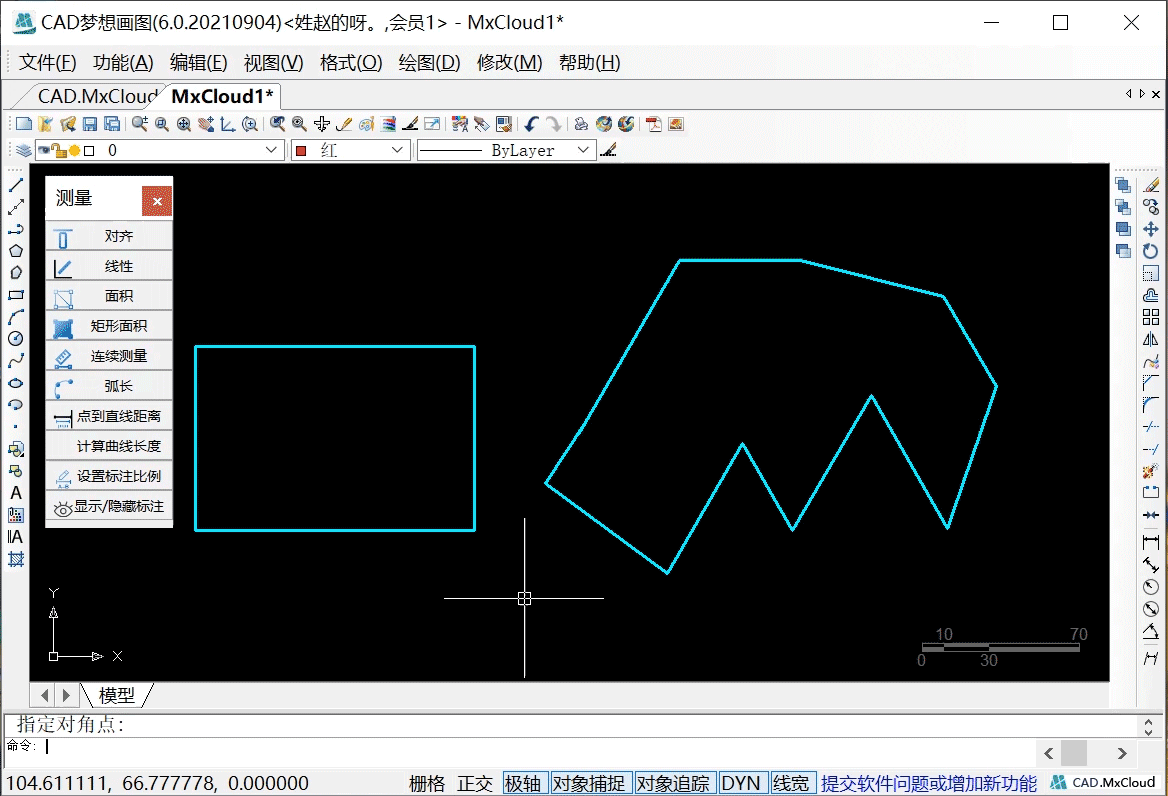

2.然后点击功能菜单下的测量选项,系统会弹出“测量工具条”,如下图动画所示:

弹出工具条

在这里插入图片描述

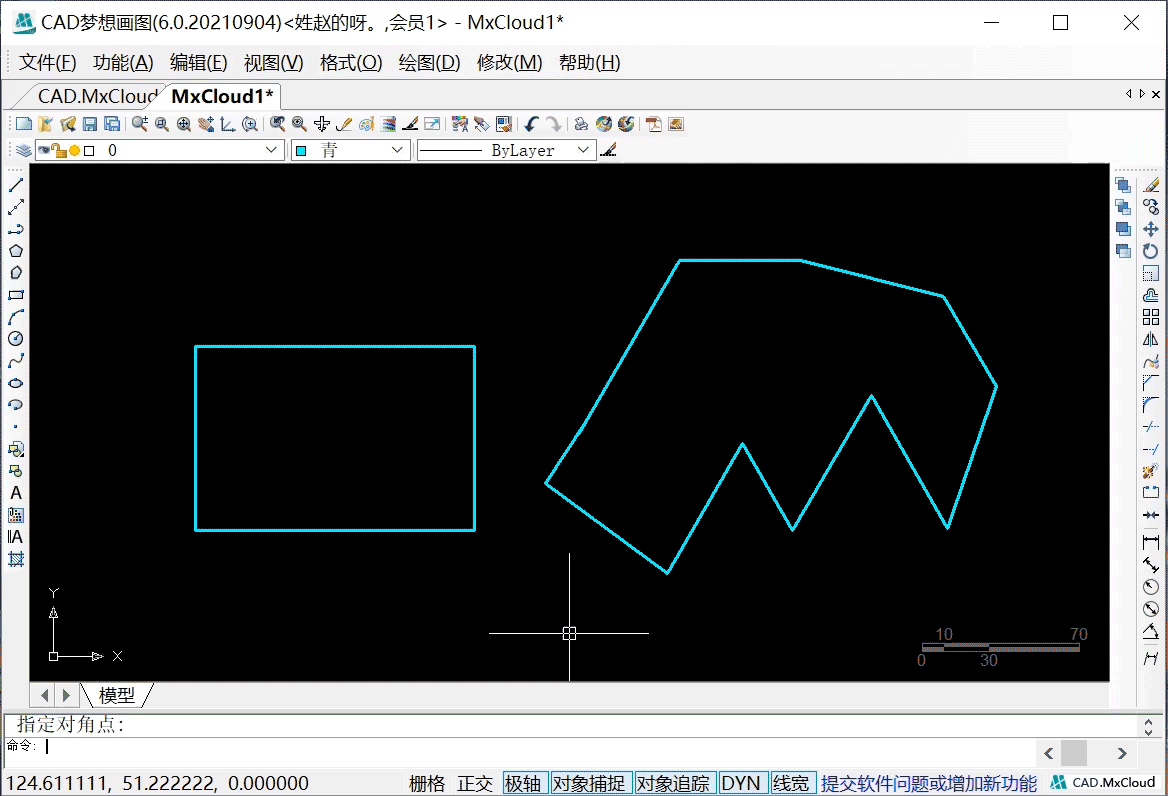

3.接在我们在工具条上选择“面积”选项,接着输入D(进行自动搜索边界功能),再点击矩形对象内一点确定文字的位置即可完成面积与周长的测量,如下图动画所示:

矩形面积测量

在这里插入图片描述

4.在执行上一步的步骤,把不规则对象的面积与周长测量出来,如下图动图所示:

不规则对象测量

在这里插入图片描述
