今天我们就来讲讲关于土地利用专题图的制作详细教程。

01 数据布局

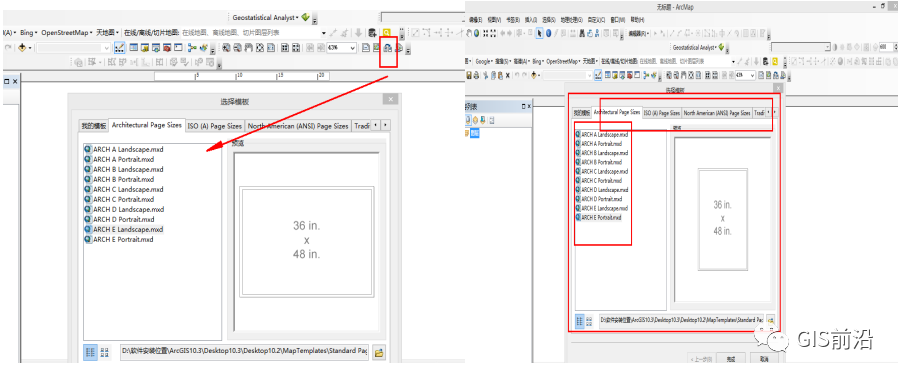

在更改布局中根据自己研究区的形状进行调整，原则上布满整个图框中即可



数据范围大于自己的研究区范围有2种方法解决

  1. 按研究区边界进行裁剪(ArcGIS自带工具栅格及矢量裁剪)

  2. 数据框按研究区范围裁剪(简单快速)

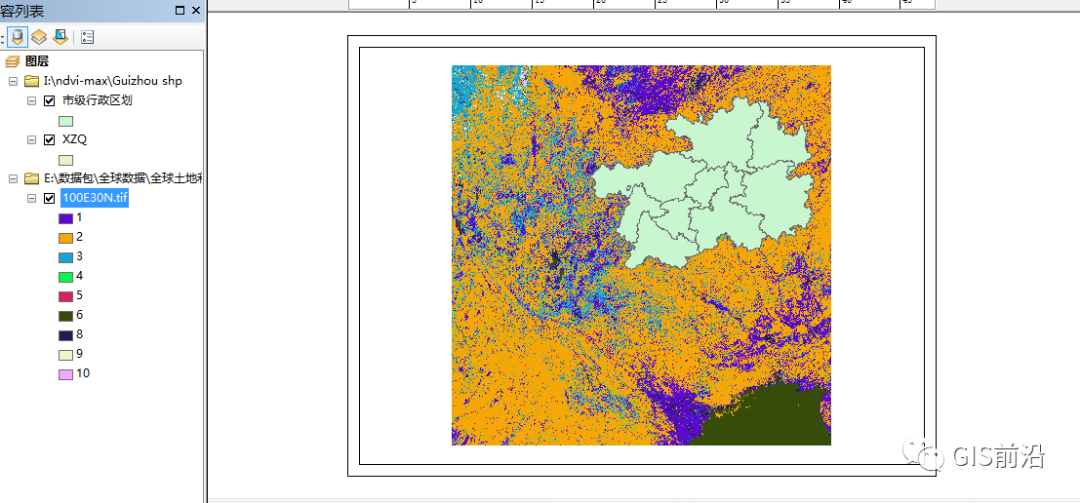

以土地覆盖数据为例做研究区为贵州省

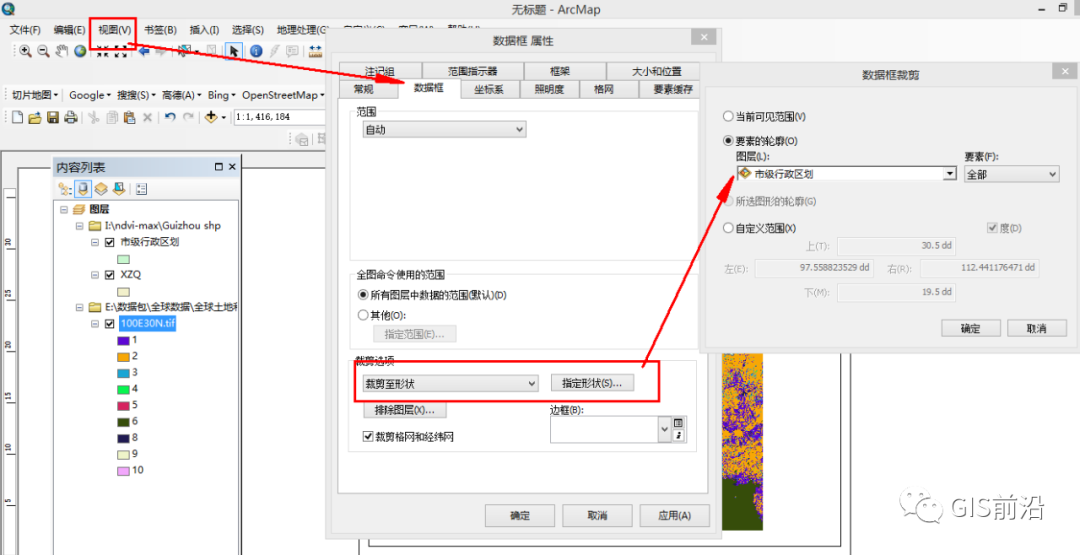

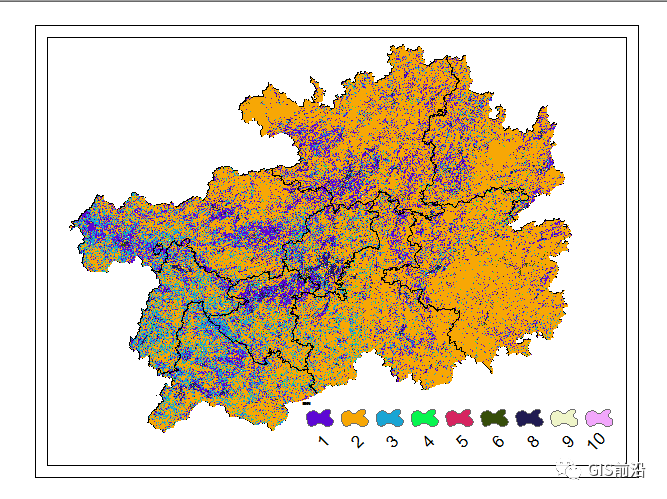

操作步骤：视图—数据框属性—数据框(裁剪至形状—指定形状裁剪—选择裁剪矢量范围)






02 图例

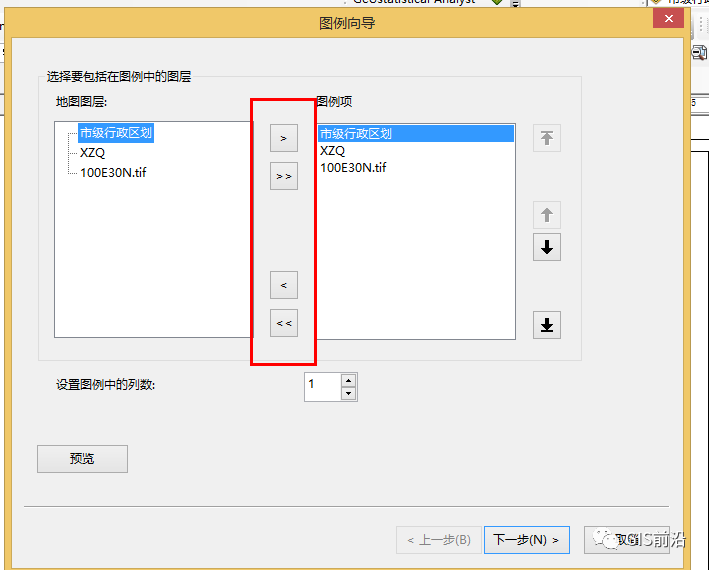

2.1 选择需要添加的图层及图例的列数



2.2 更改图例中的字体类型及字体大小

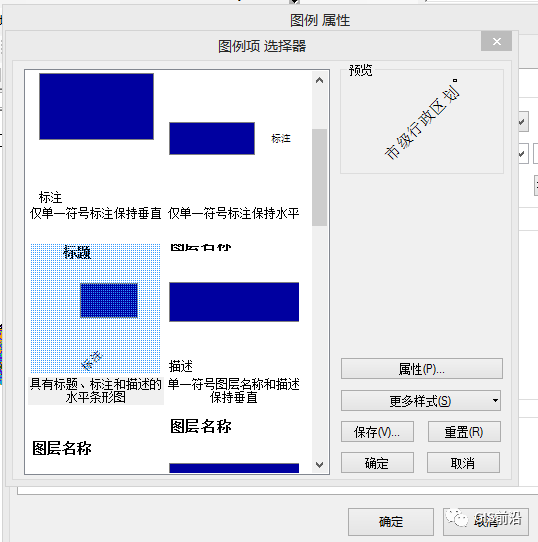

2.3 样式中更改图例的样式

图例样式根据自身需求 调整标注类型及图例放置方向(还有一种就是旋转图例，也是可以的)

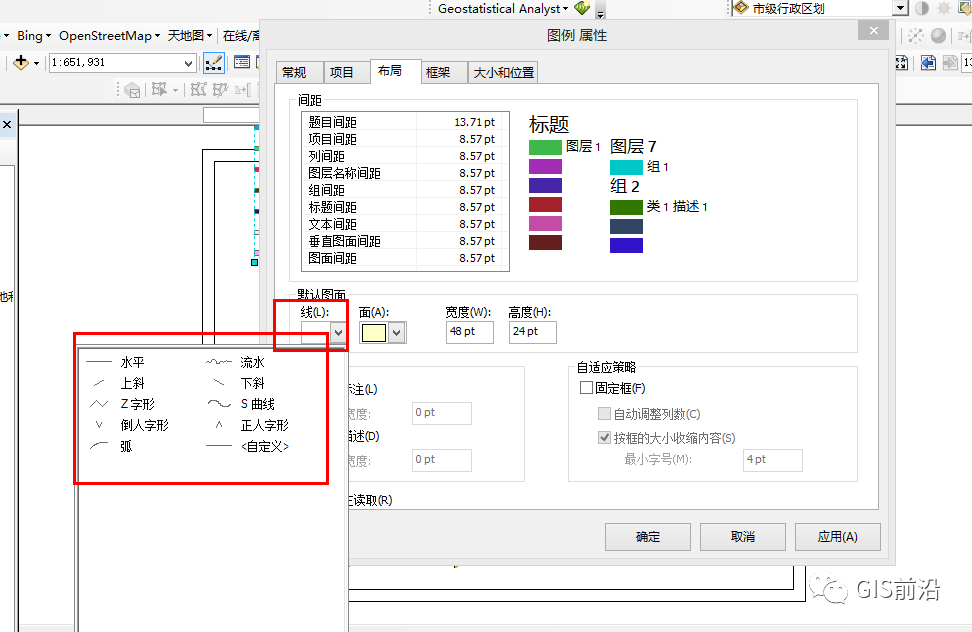

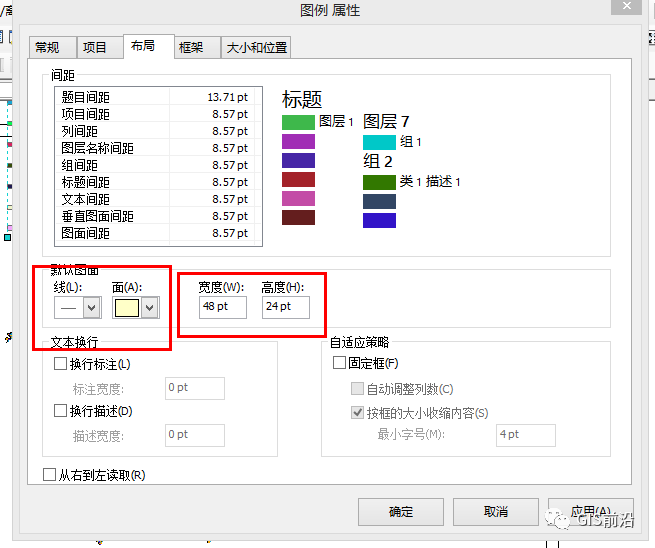

2.4 布局中更改图例中 图形样式及大小

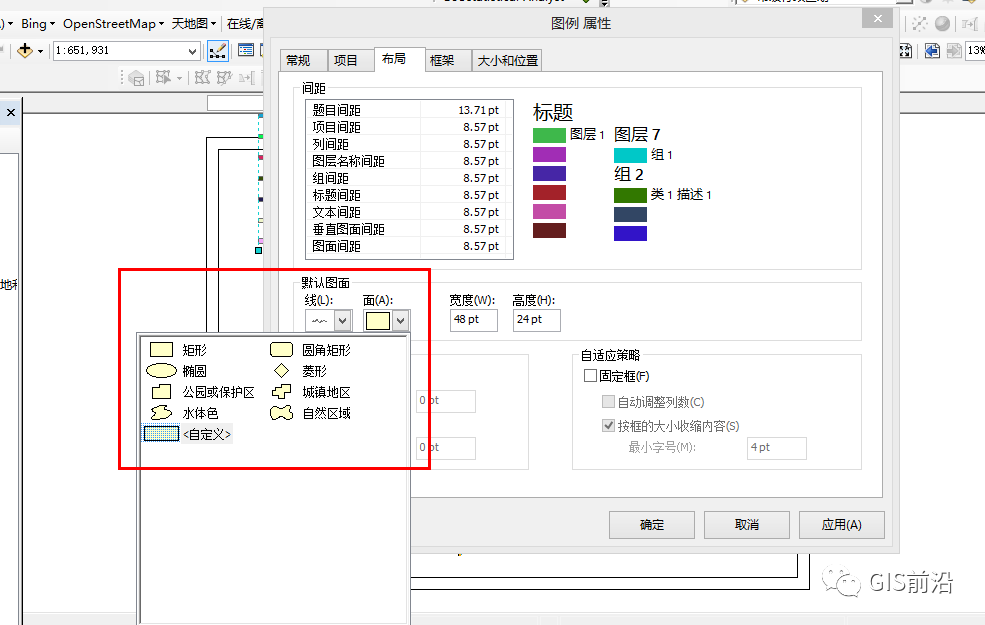

图例图形的调整可以更加直观形象及美观(线状边界可以选择流水类型—如河流道路等；公园、湖泊等面状的可以选择自然区域)

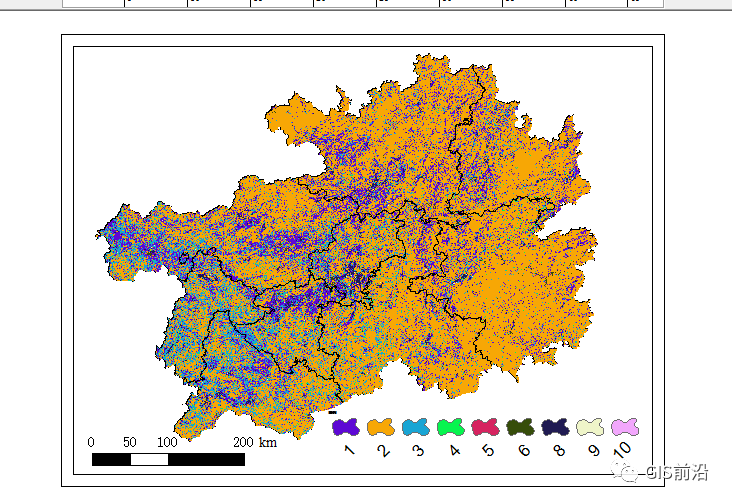

2.5 结果如图



03 比例尺

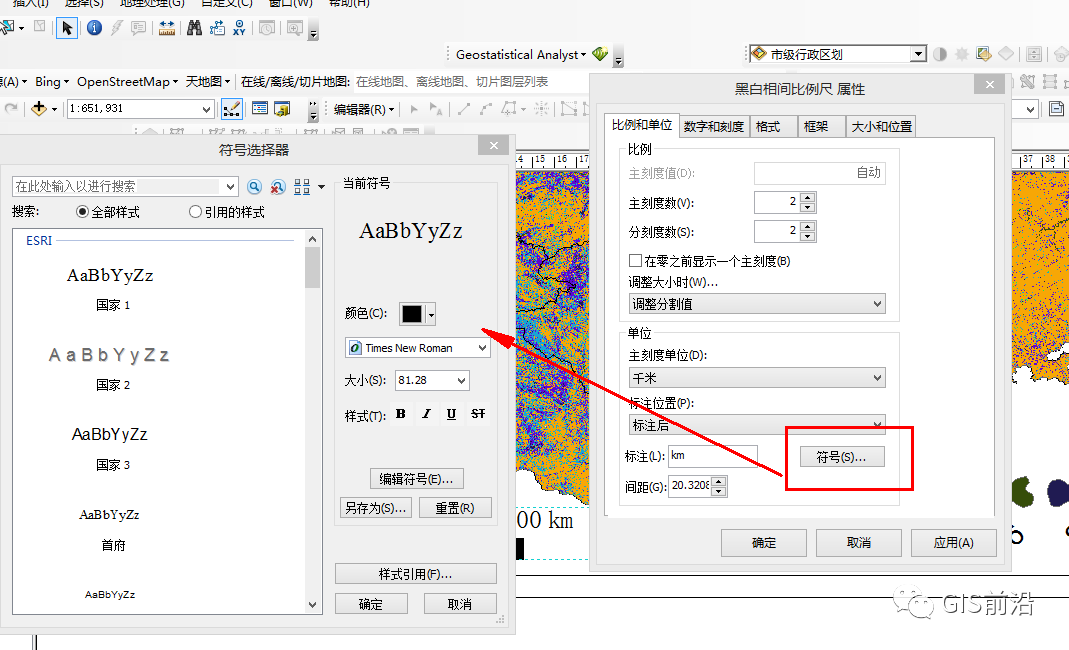

比例尺的添加一般添加为整倍数的，可以增加图面的观赏性(当添加的比例尺出现与实际不符或者出现很多小数位的情况，需检查图层的坐标系)





04 指北针

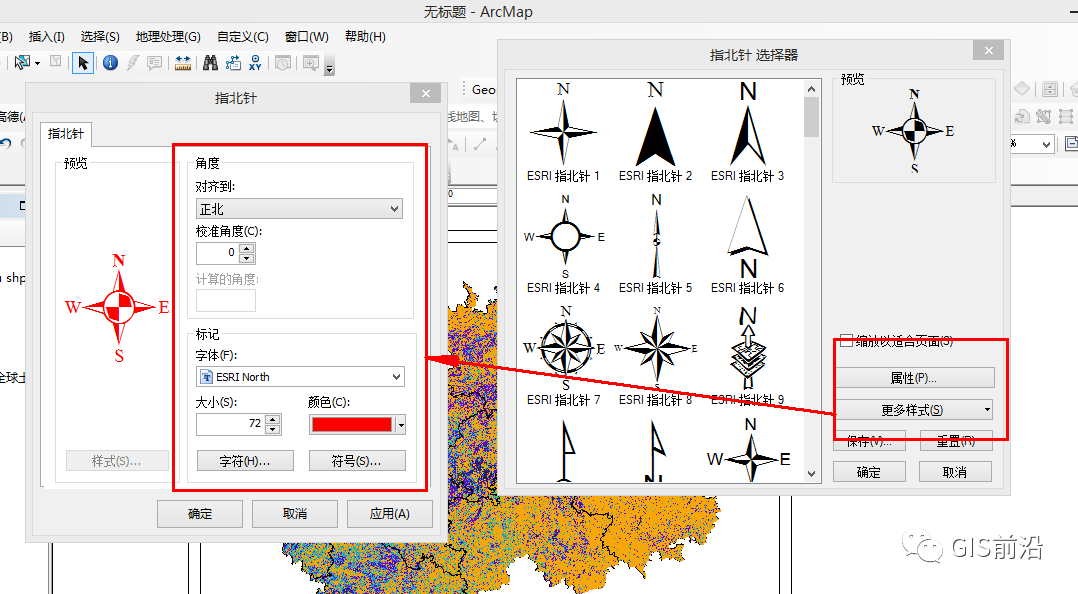

指北针这个就根据自己喜好添加，建议以简洁为为主，除特殊要求外。

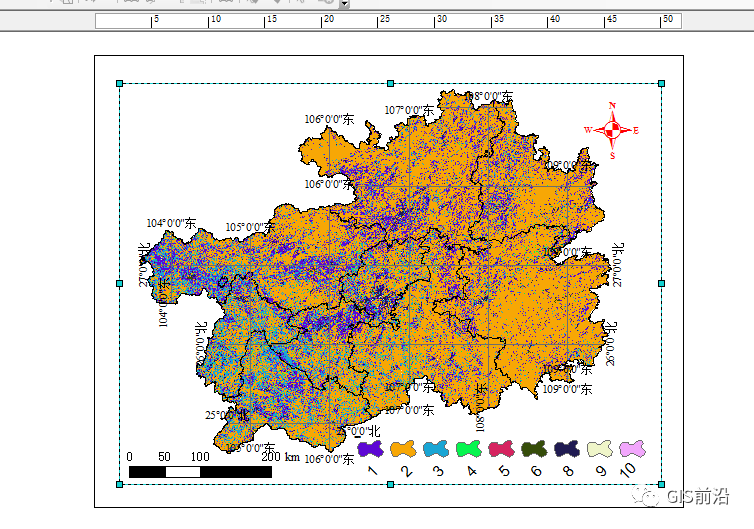

05 经纬网

(在调整好图幅，最后添加经纬网时 出现图幅边界过小经纬网添加后字体太小，调整后无法在地图中完全导出)

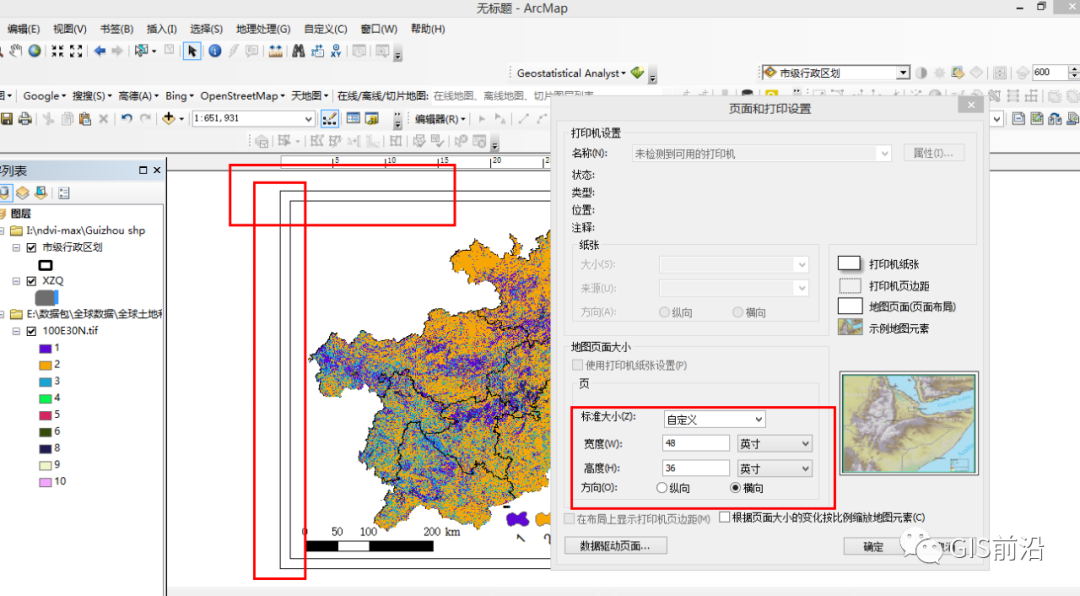

具体步骤：在数据框外鼠标右键—页面和打印设置调整

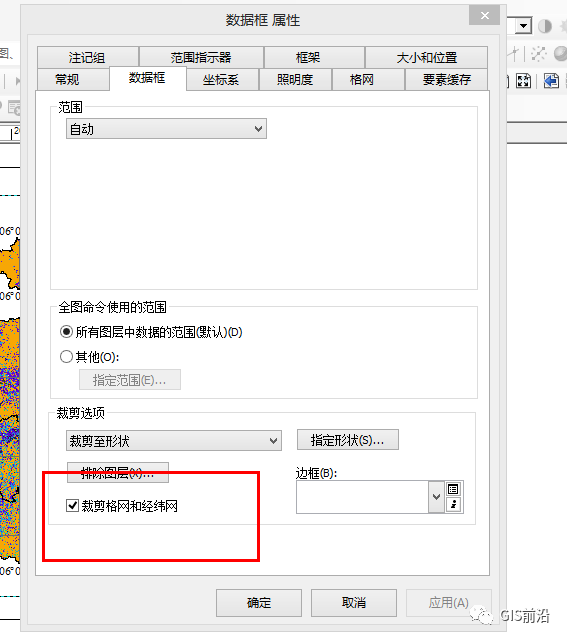

调整第一步的操作 不勾选裁剪格网与经纬度即可e3f406eb64f271fd6d4173e9294a5ab7.png

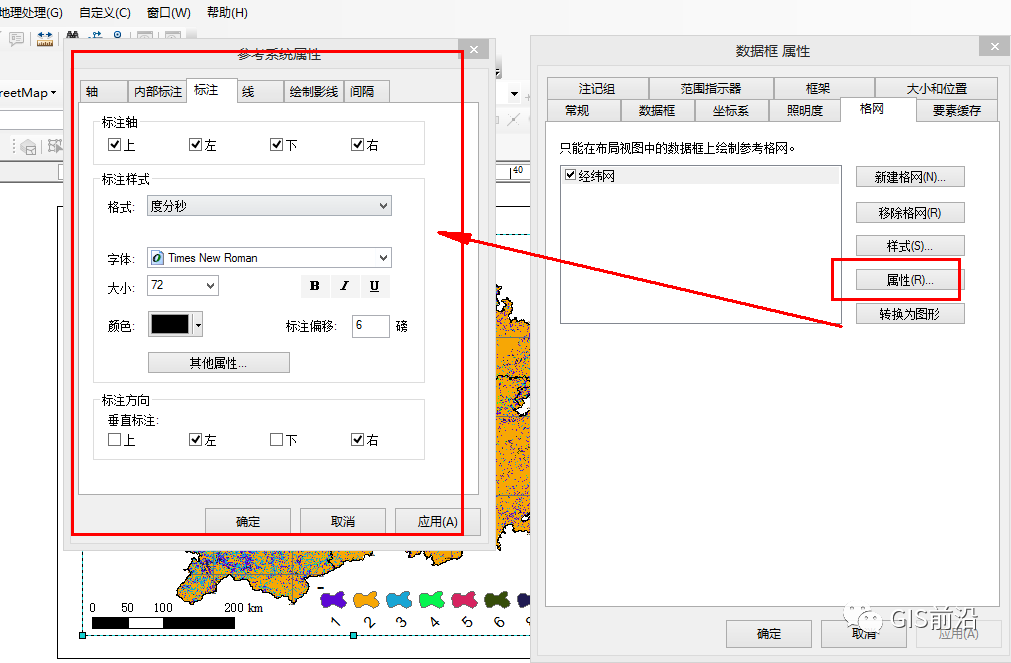

注：经纬的标注间隔及样式根据自己需要进行修改，经纬度标注如果要英文的只需保存工程文件把ArcGIS设置为英文版本导出图即可。

06 最后补充

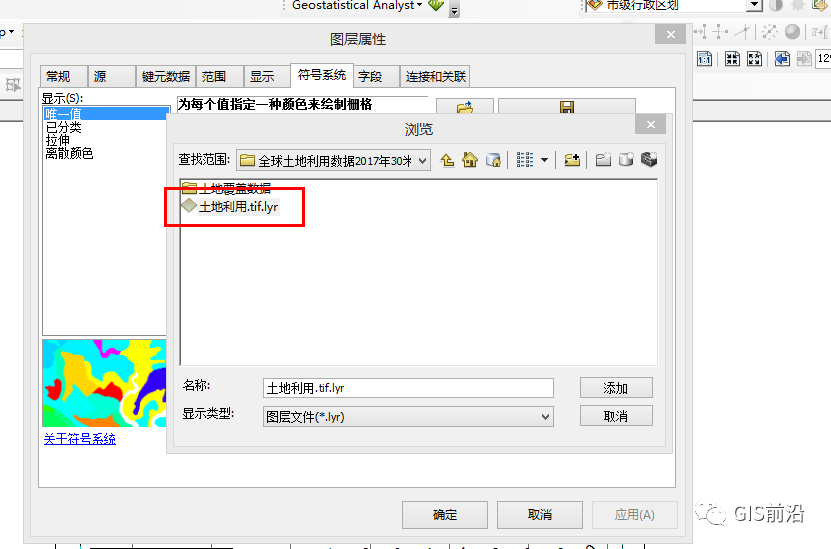

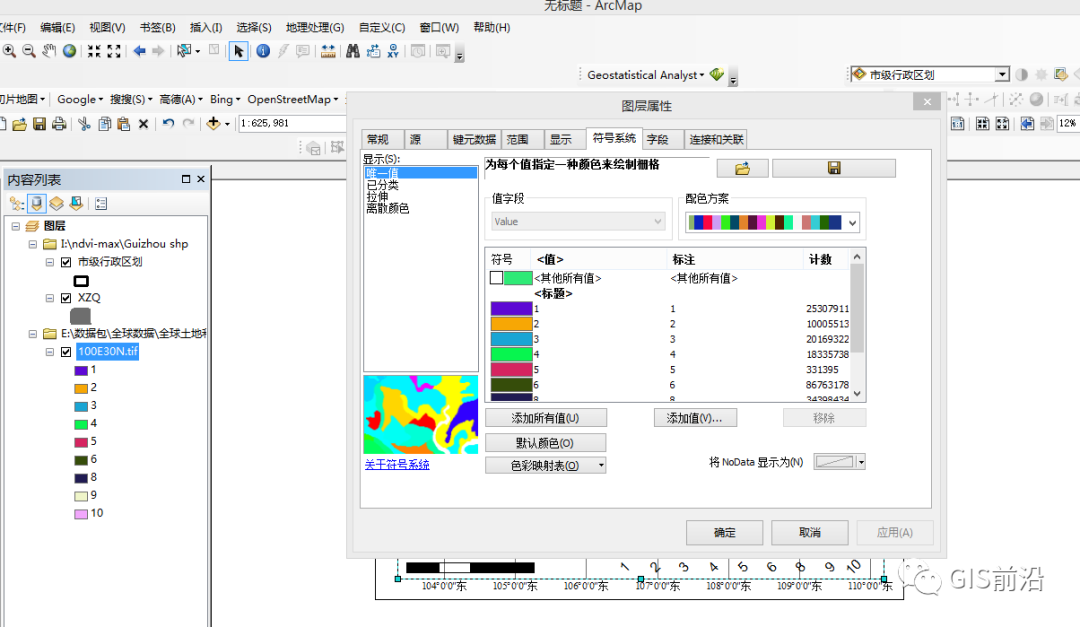

很多数据他是用一定的数字代表特征的属性，在平时作图中要反复的修改，为减轻工作量，在第一次调整好图例的样式与属性后保存，在以后使用中直接调用。

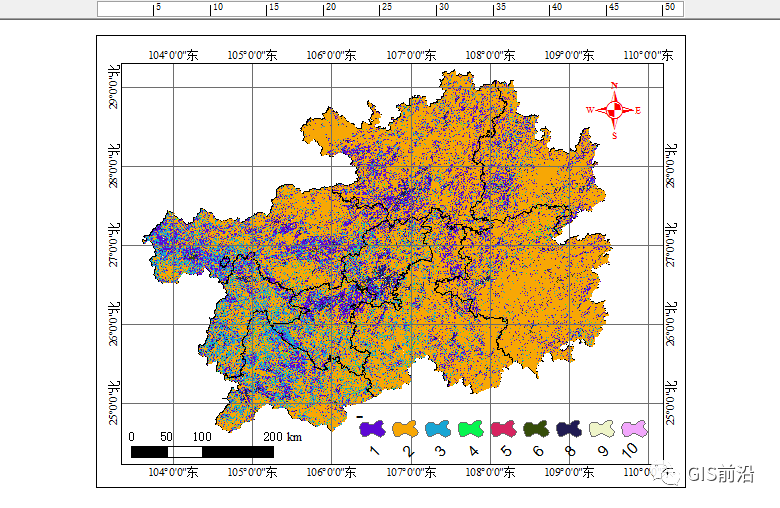

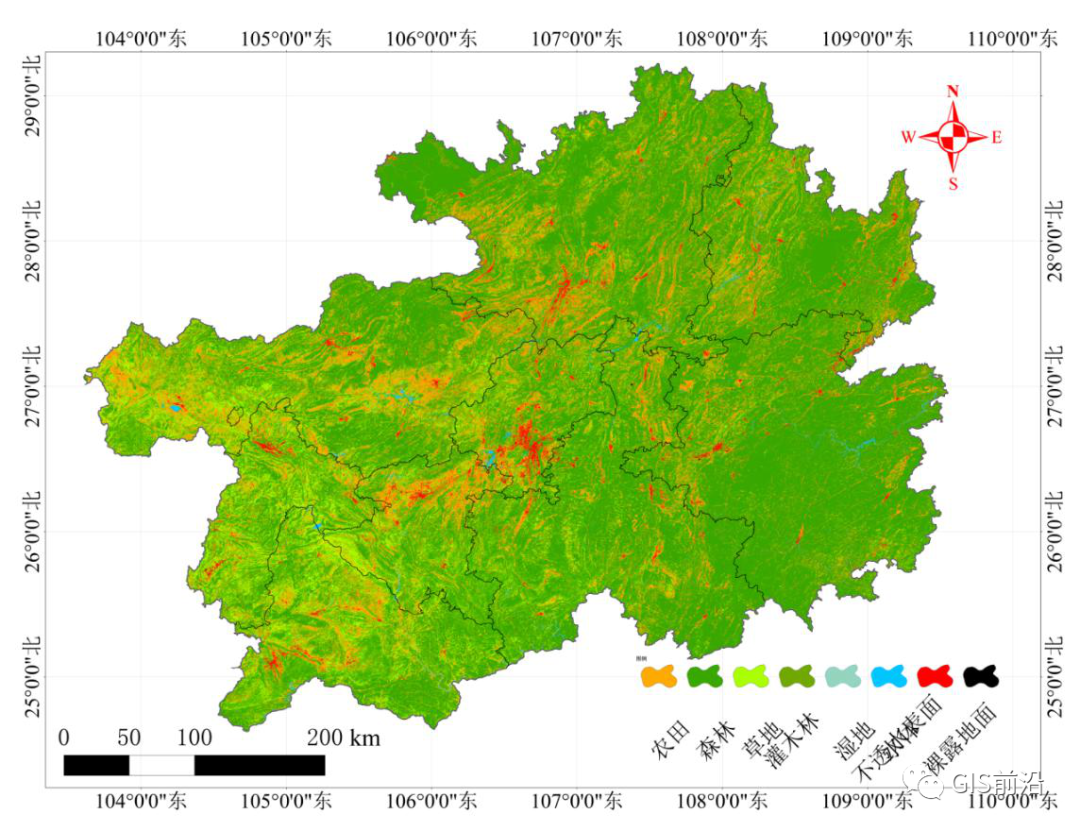

效果图
