Nand Flash调试日志（6）——时钟配置

摘自《STR91xFA Reference manual.pdf》2.4.1 External clock sources。

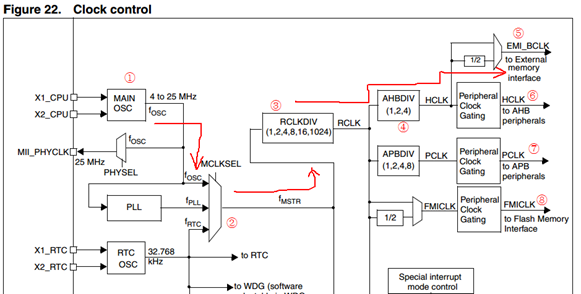

时钟配置根据《STR91xFA Reference manual.pdf》的Figure 22. Clock Control里的流程图来进行配置。

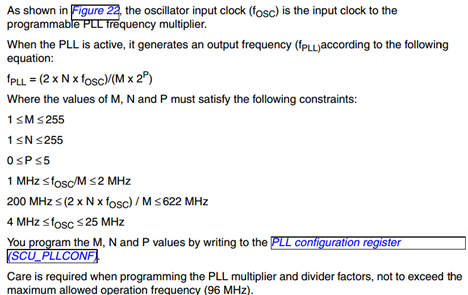

1. 首先需要对时钟源MCLK进行确定，在硬件中采用的是25MHz的晶振，利用锁相环进行倍频，将频率提升到96MHz，锁相环的分频规则见下图，作为时钟源，在软件中也进行相应的设置。MCLK为96MHz。
2. RCLK的分频。此处的分频进行1分频。RCLK为96MHz。
3. HCLK的分频。HCLK即为AHB（高速系统总线）的时钟频率，进行1分频后得到HCLK为96MHz。
4. EMIBCLK的分频。EMIBCLK即为EMI的时钟频率，此处配置为１分频，得到EMIBCLK为96MHz。
