FPGA的NIOS-II开发入门（实验）

本次实验，我将学习 Quartus-II 、Platform Designer、Nios-II SBT 的基本操作；初步了解 SOPC 的开发流程，基本掌握 Nios-II 软核的定制方法；掌握 Nios-II 软件的开发流程，软件的基本调试方法。

并完成以下实验：

1. 流水灯显示;
2. 串口循环输出“Hello Nios-II"

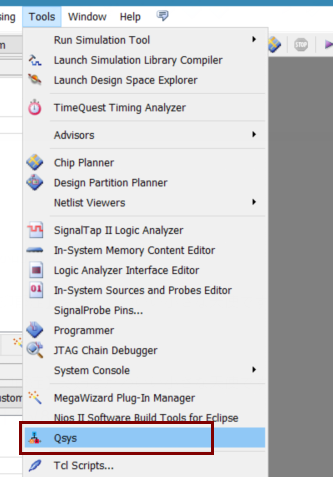

首先，点开Tools，打开Qsys (Platform Designer)

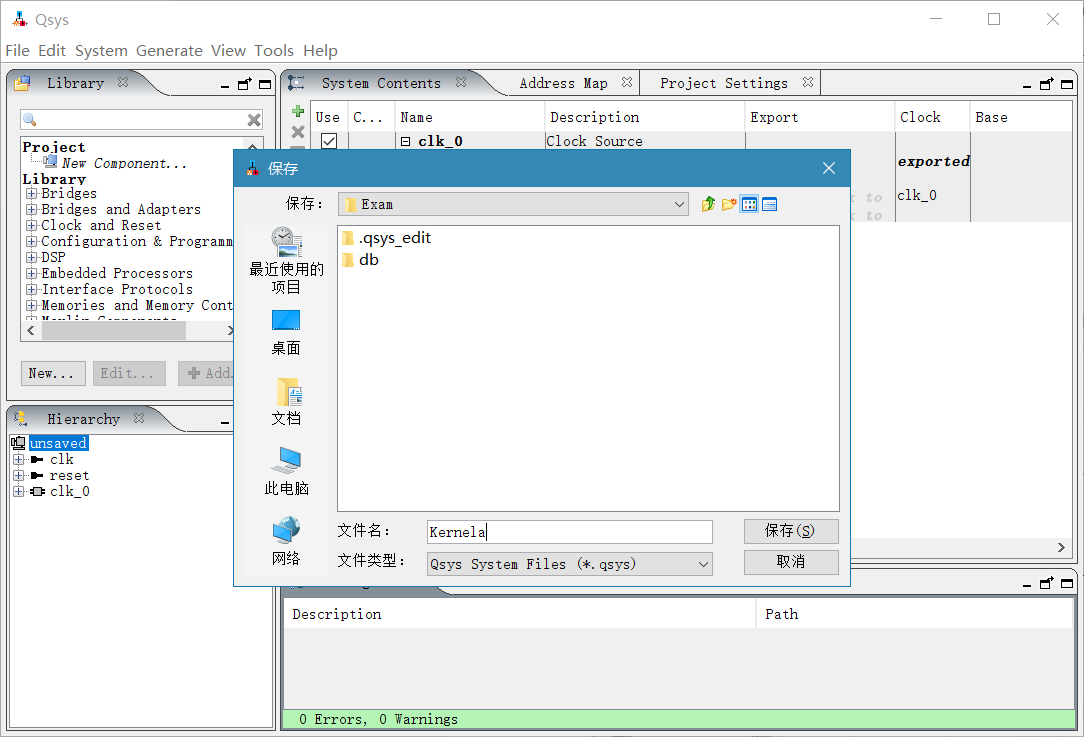

点击File->save,保存名为"Kernel"的文件

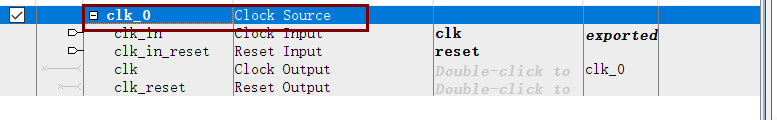

退出，双击clk_0，将时钟设置为50M(50000000)


在左侧工具栏输入Nios，找到 Processor,点击add

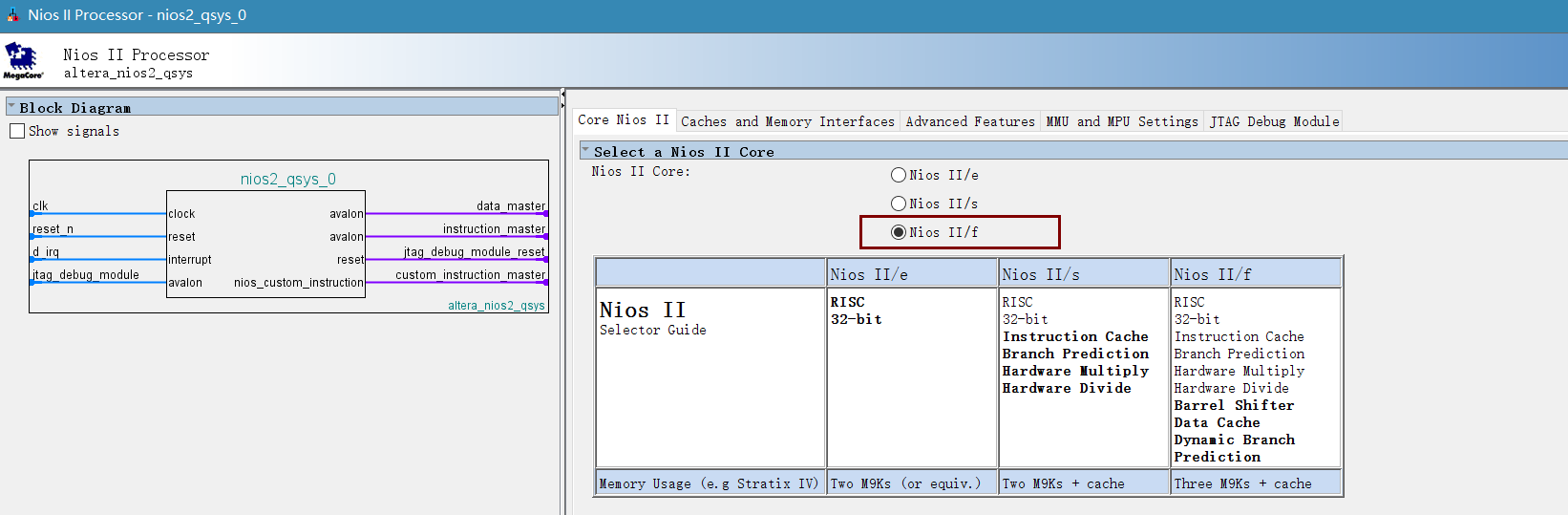

Nios Core 选择f，点击其他属性，均为默认设置，点击Finish.

然后将添加进的nios2改名为cpu,再将其clk和reset_n与时钟的clk和reset相连接

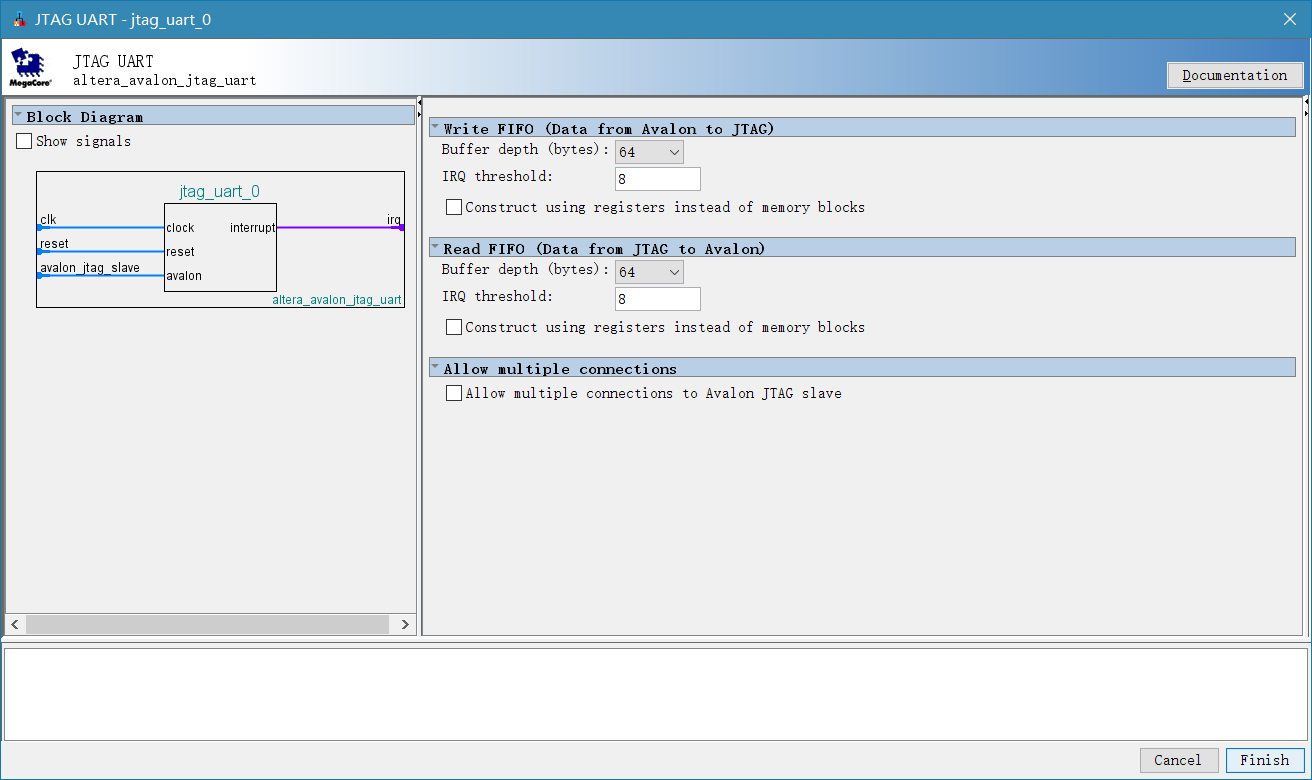

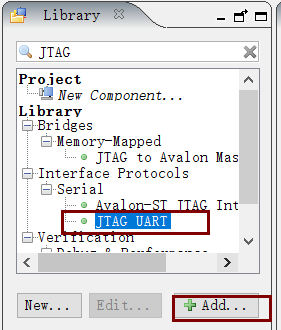

添加一个JTAG UART接口,通过工具栏直接搜索可以找到

保持默认选项，点击完成

顺便重命名一下，将末尾的“_0”去掉

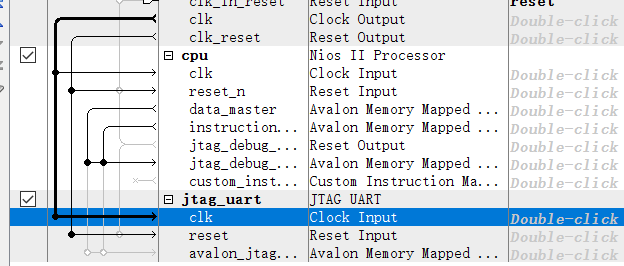

clk与reset同样绑好

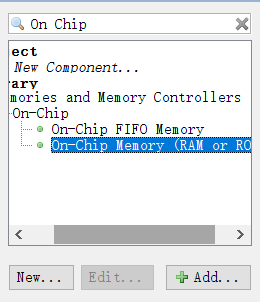

找到On-Chip Memory(RAM or ROM)

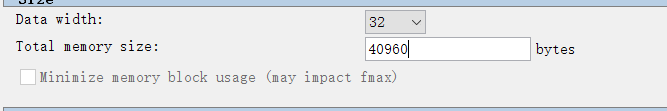

将内存空间填写为40960（40KB），点击Finish

重命名一下

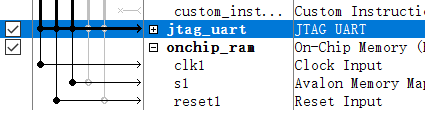

将时钟和端口进行连接

找到PIO进行添加

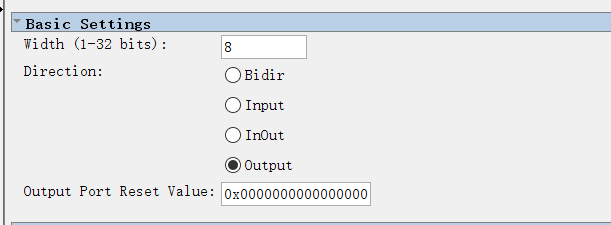

Width为8，Direction为Output,其他保持默认，完成

将pio_0改名为pio_led,连线

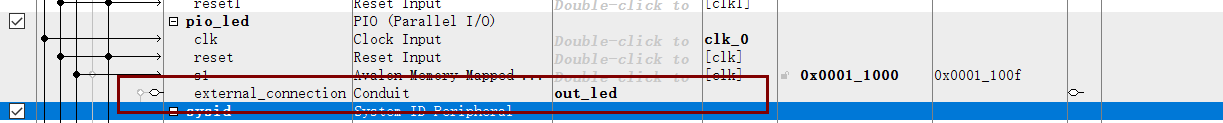

双击PIO后的Export改为out_led,PIO配置完成

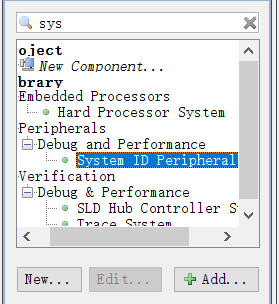

输入sys找到System ID…

保持默认，点击完成，出来以后给他改个名

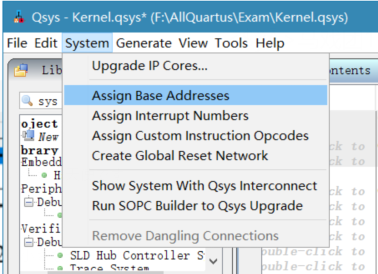

点击System->Assigh Base Addresses，这样base处就不会有重复的地址了

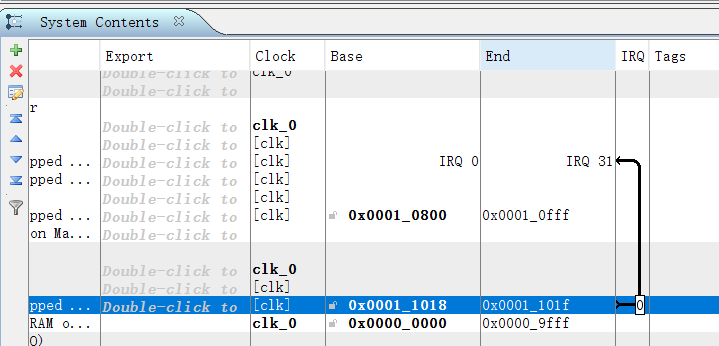

点选irq中Avalon_jtag_slave,为其添加一个值为0中断号

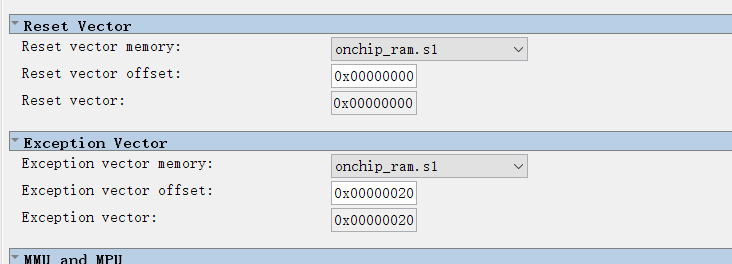

配置基本完成了，双击其中的cpu，下划到图中所指处，配置如图所示

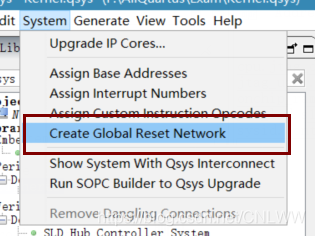

完成后，点击System->Create Global Reset Network,会自动连接复位端口

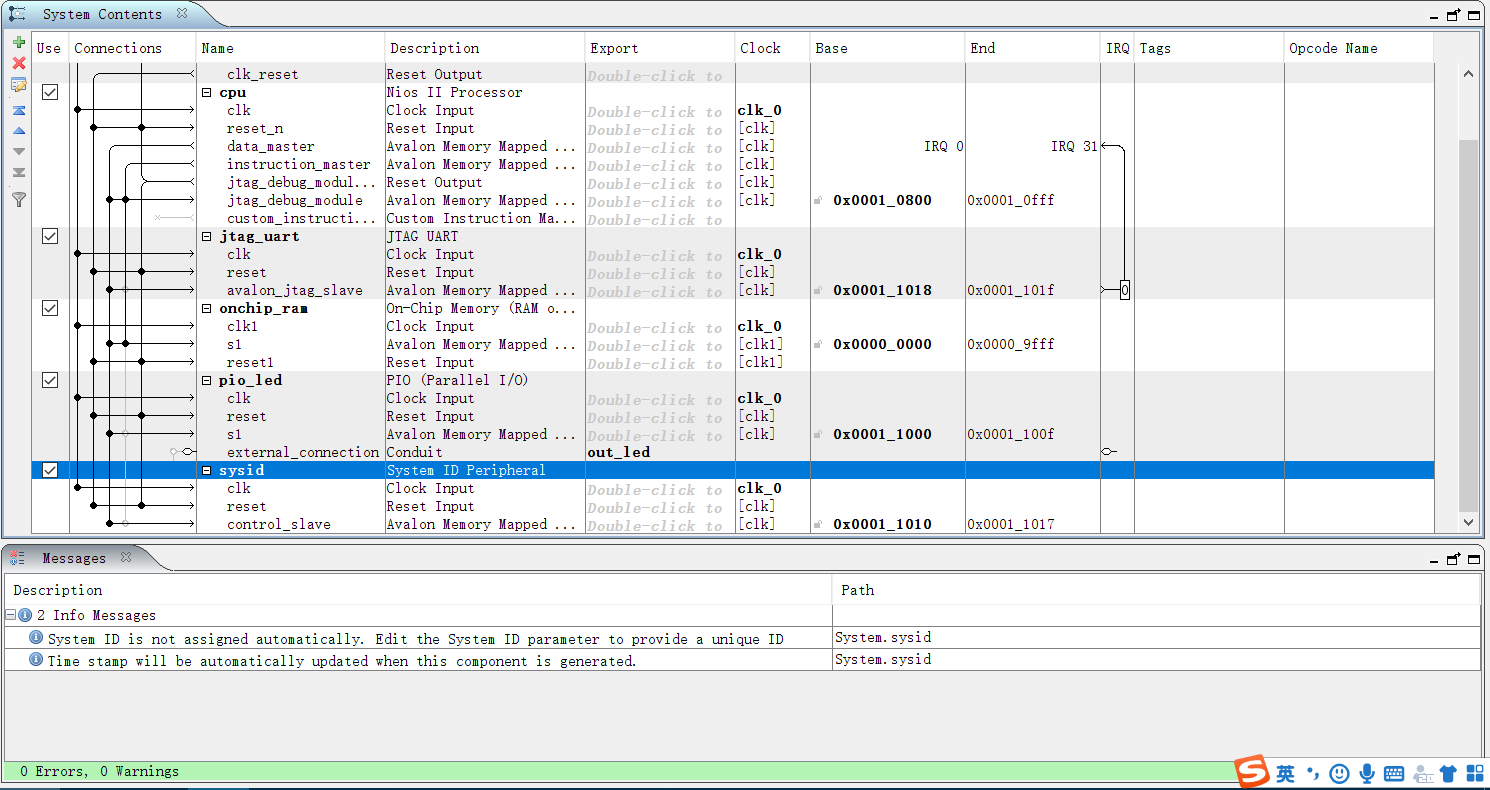

完成后连接如图，检查无错.

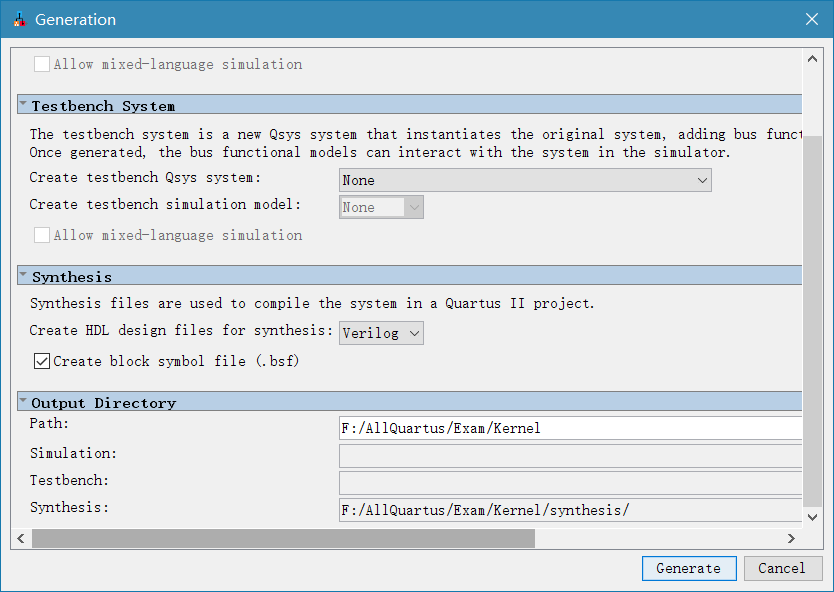

点击Generate->Generate。。检查后点击Generate,询问是否保存时选择保存

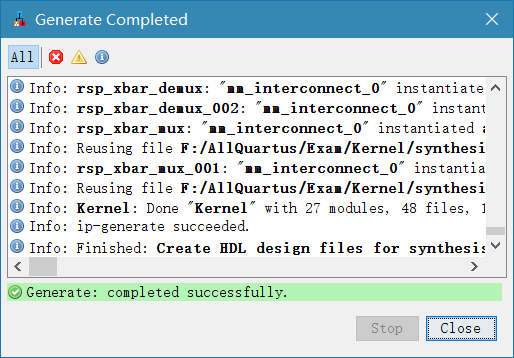

完成

到这一步基本完成，关闭qsys,回到主界面
在block中找到自己刚才新建的Kernel。

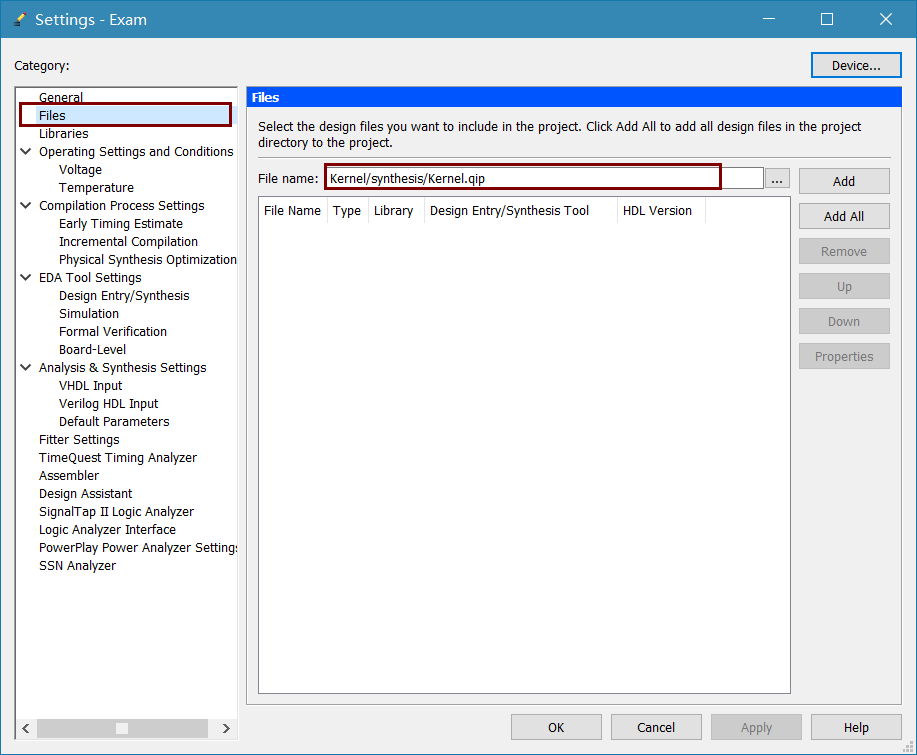

点击Assighments->settings,找到Files下的添加，将kernel.qip添加进去

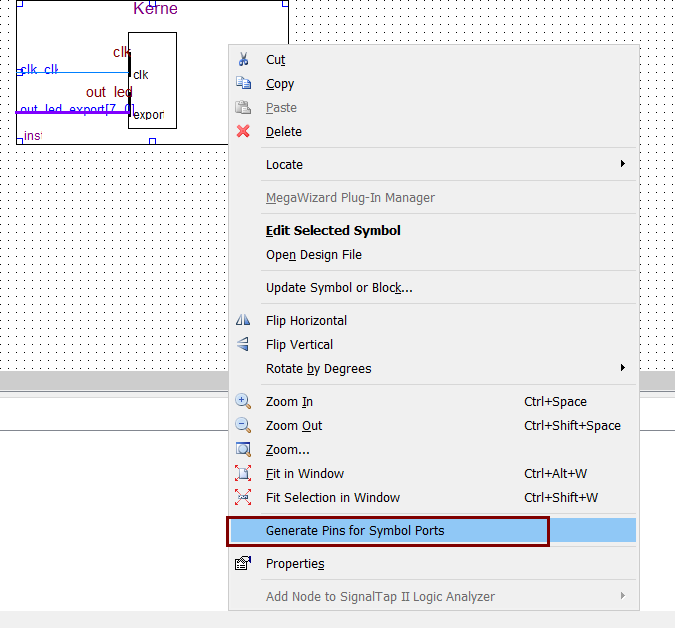

回到block,右键点击生成管脚

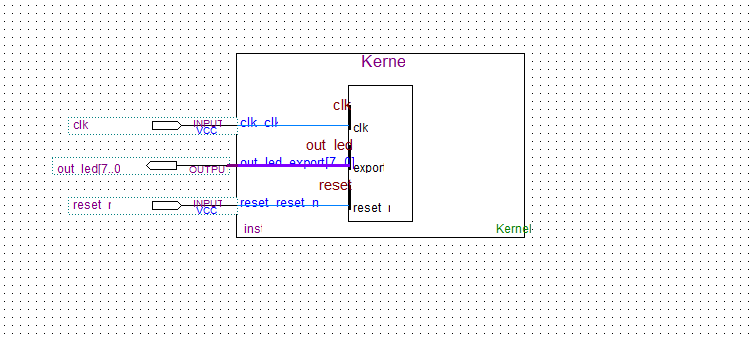

分别改名为 clk 、out_led[7…0] 、reset_n.

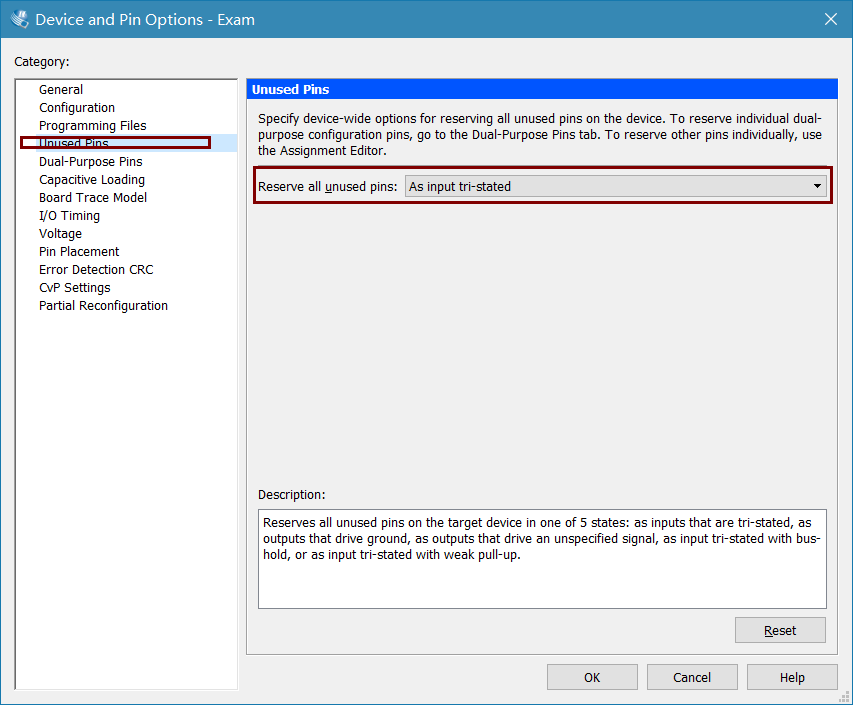

点击Assighments->Device,点击Device and Pin Options,如图调整

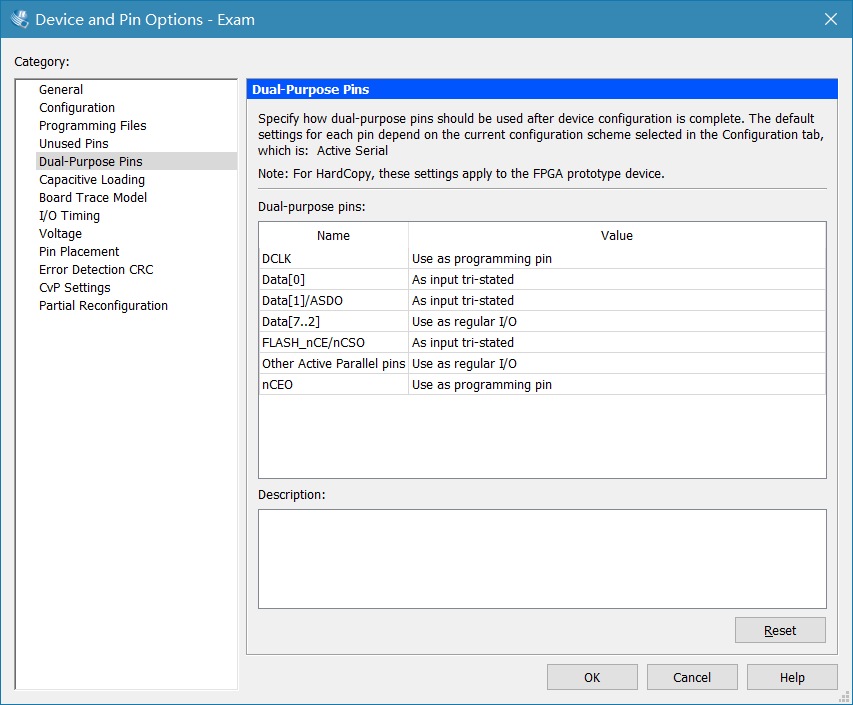

点击Dual-Purpose Pins ,设置常规引脚

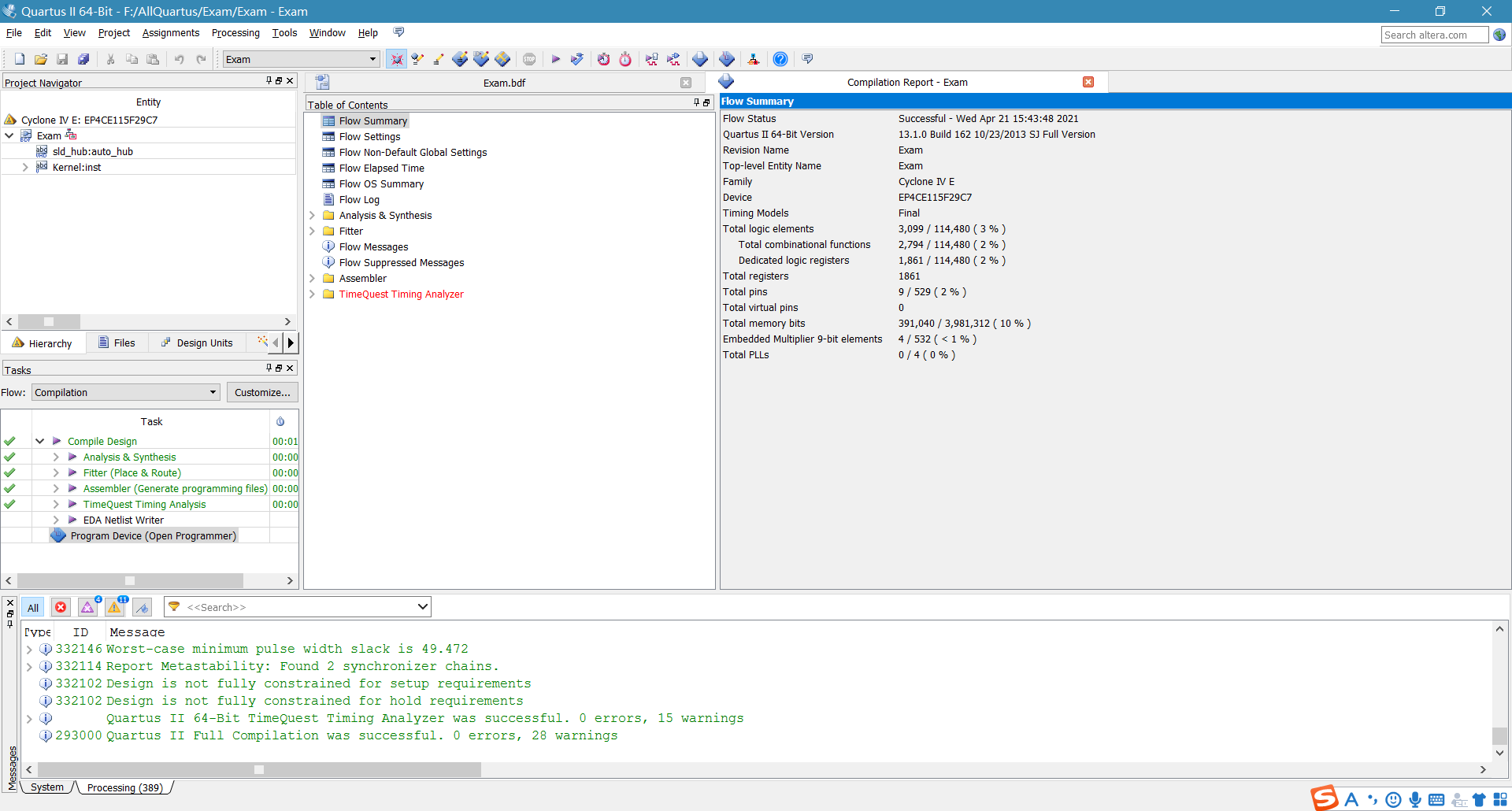

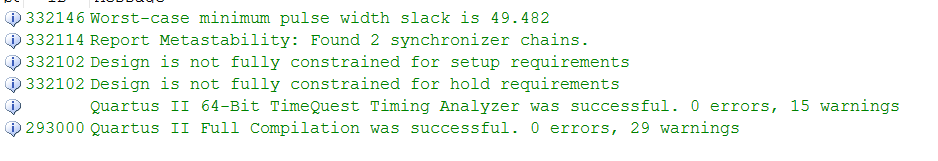

设置好后编译，编译无错

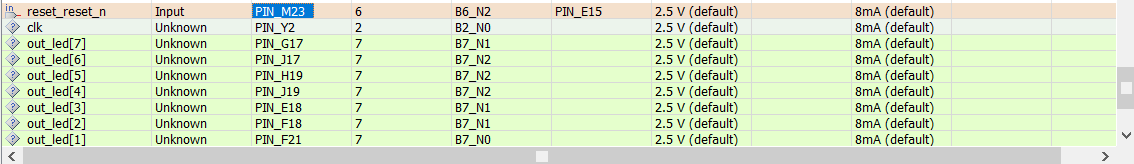

点击Pin Planner,如图设置管脚,顺带一提，芯片是EP4CE115F29C7

管脚设置好后再次编译，编译无错，硬件设计完成

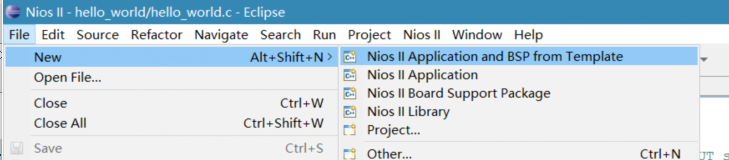

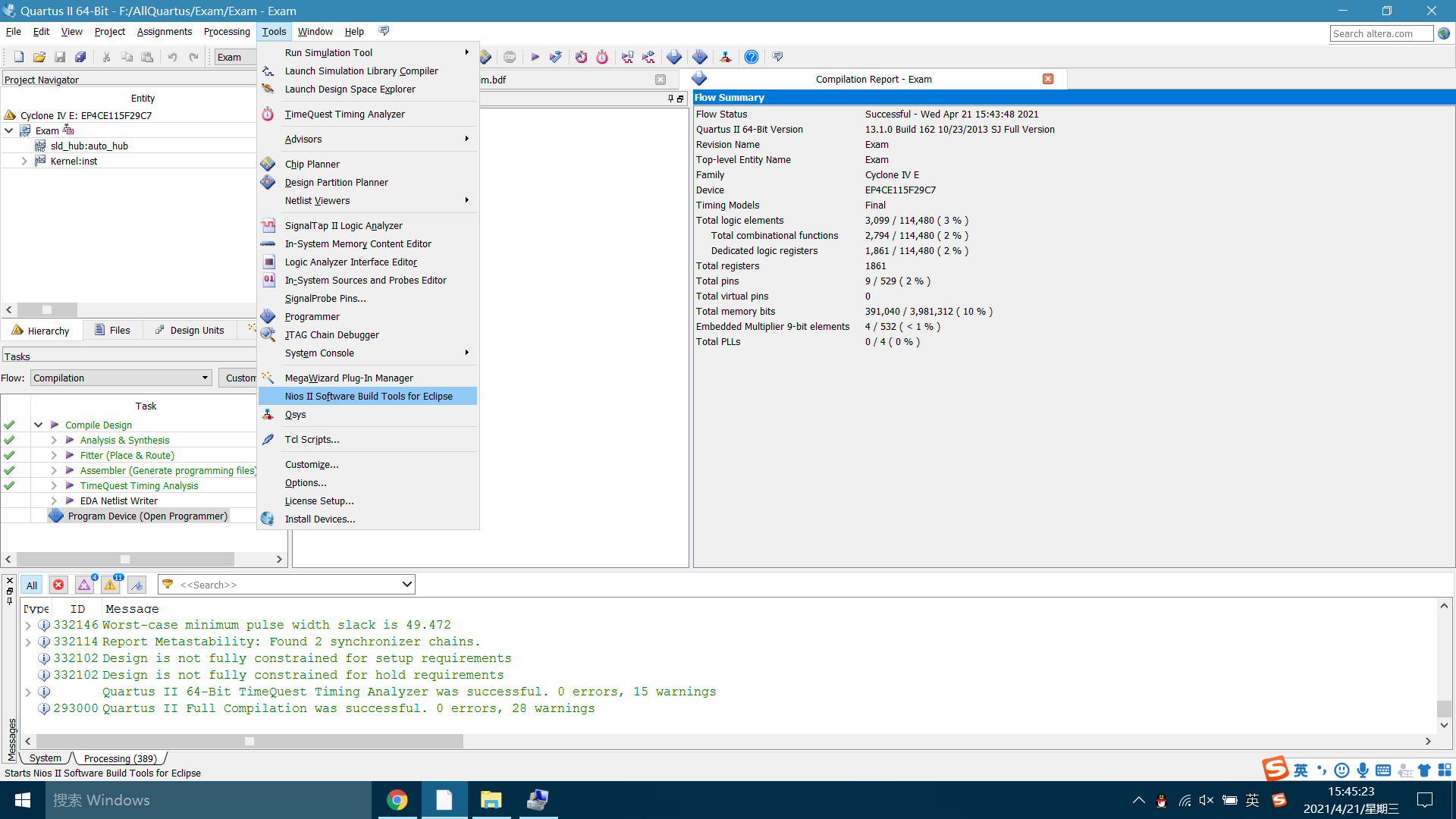

点击Tools->Build Tools for eclipse

新建一个如图所示的文件夹

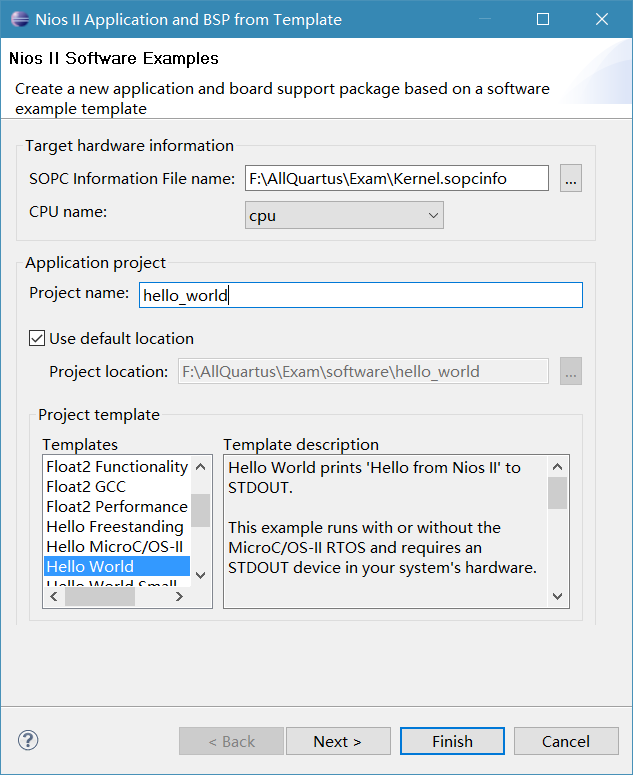

选择之前创建的Kernel.sopcinfo,名字输入hello_world.

将里面的hello world修改为如下代码

#include "system.h"
#include "altera_avalon_pio_regs.h"
#include "alt_types.h"
const alt_u8
led_data [8]={0x01,0x03,0x07,0x0F,0x1F,0x3F,0x7F,OxFF};
int main (void)
{
int count=0 ;
alt_u8 led;
volatile int i;
while (1)
{ if (count==7)
{count=0;}
else
{ count++;}
led=led_data [count] ;
IOWR_ALTERA_AVALON_PIO_DATA(PIO_LED_BASE,led);
i = 0 ;
while (i<500000)
	i++;
}
return 0;
}

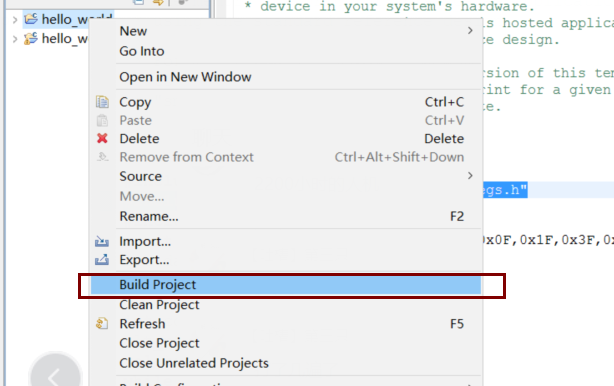

点击编译

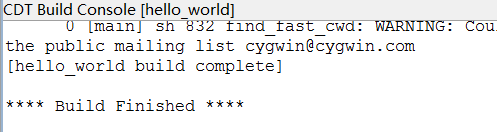

编译完成
