阿里分布式事务框架Seata原理解析
Seata的分布式事务解决方案是业务层面的解决方案，只依赖于单台数据库的事务能力。Seata框架中一个分布式事务包含3中角色：
一.seata的构成
- Transaction Coordinator (TC)： 事务协调器，维护全局事务的运行状态，负责协调并驱动全局事务的提交或回滚。
- Transaction Manager（TM）： 控制全局事务的边界，负责开启一个全局事务，并最终发起全局提交或全局回滚的决议。
- Resource Manager (RM)： 控制分支事务，负责分支注册、状态汇报，并接收事务协调器的指令，驱动分支（本地）事务的提交和回滚。

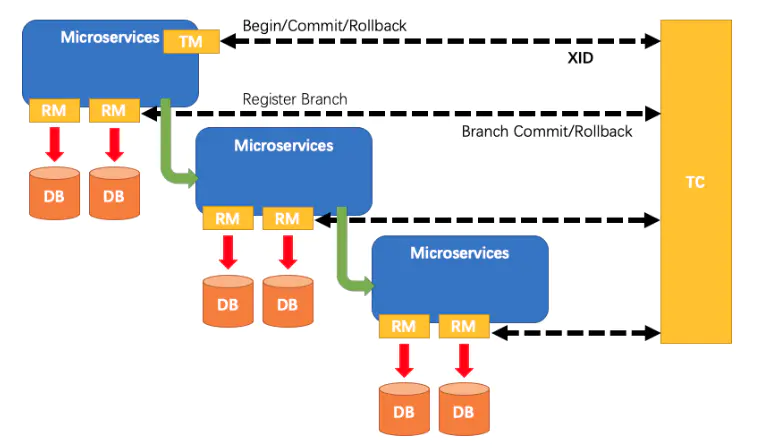

其中，TM是一个分布式事务的发起者和终结者，TC负责维护分布式事务的运行状态，而RM则负责本地事务的运行。如下图所示：
二.seata的执行流程
下面是一个分布式事务在Seata中的执行流程：
- TM 向 TC 申请开启一个全局事务，全局事务创建成功并生成一个全局唯一的 XID。
- XID 在微服务调用链路的上下文中传播。
- RM 向 TC 注册分支事务，接着执行这个分支事务并提交（重点：RM在第一阶段就已经执行了本地事务的提交/回滚），最后将执行结果汇报给TC。
- TM 根据 TC 中所有的分支事务的执行情况，发起全局提交或回滚决议。
- TC 调度 XID 下管辖的全部分支事务完成提交或回滚请求。
Seata执行详细流程
下面是一个Seata中一个分布式事务执行的详细过程：
- 首先TM 向 TC 申请开启一个全局事务，全局事务创建成功并生成一个全局唯一的 XID。
- XID 在微服务调用链路的上下文中传播。
- RM 开始执行这个分支事务，RM首先解析这条SQL语句，生成对应的UNDO_LOG记录。下面是一条UNDO_LOG中的记录：
{
"@class":"io.seata.rm.datasource.undo.BranchUndoLog",
"xid":"192.168.251.1:8091:207493165688557568",
"branchId":207493177583603713,
"sqlUndoLogs":[
"java.util.ArrayList",
[
{
"@class":"io.seata.rm.datasource.undo.SQLUndoLog",
"sqlType":"INSERT",
"tableName":"order_tbl",
"beforeImage":{
"@class":"io.seata.rm.datasource.sql.struct.TableRecords$EmptyTableRecords",
"tableName":"order_tbl",
"rows":[
"java.util.ArrayList",
[
]
]
},
"afterImage":{
"@class":"io.seata.rm.datasource.sql.struct.TableRecords",
"tableName":"order_tbl",
"rows":[
"java.util.ArrayList",
[
{
"@class":"io.seata.rm.datasource.sql.struct.Row",
"fields":[
"java.util.ArrayList",
[
{
"@class":"io.seata.rm.datasource.sql.struct.Field",
"name":"id",
"keyType":"PRIMARY_KEY",
"type":4,
"value":9
},
{
"@class":"io.seata.rm.datasource.sql.struct.Field",
"name":"product_id",
"keyType":"NULL",
"type":4,
"value":9
},
{
"@class":"io.seata.rm.datasource.sql.struct.Field",
"name":"total_amount",
"keyType":"NULL",
"type":4,
"value":100
},
{
"@class":"io.seata.rm.datasource.sql.struct.Field",
"name":"status",
"keyType":"NULL",
"type":4,
"value":0
}
]
]
}
]
]
}
}
]
]
}
可以看到，UNDO_LOG表中记录了分支ID，全局事务ID，以及事务执行的redo和undo数据以供二阶段恢复。

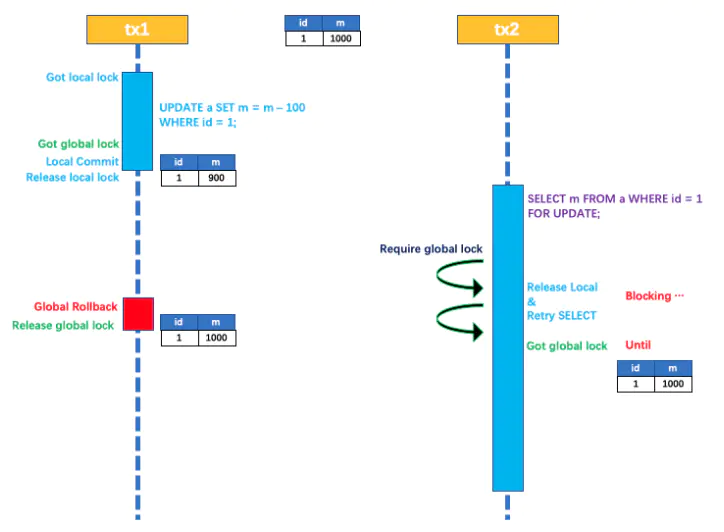

RM在同一个本地事务中执行业务SQL和UNDO_LOG数据的插入。在提交这个本地事务前，RM会向TC申请关于这条记录的全局锁。如果申请不到，则说明有其他事务也在对这条记录进行操作，因此它会在一段时间内重试，重试失败则回滚本地事务，并向TC汇报本地事务执行失败。如下图所示：
RM在事务提交前，申请到了相关记录的全局锁，因此直接提交本地事务，并向TC汇报本地事务执行成功。此时全局锁并没有释放，全局锁的释放取决于二阶段是提交命令还是回滚命令。
TC根据所有的分支事务执行结果，向RM下发提交或回滚命令。

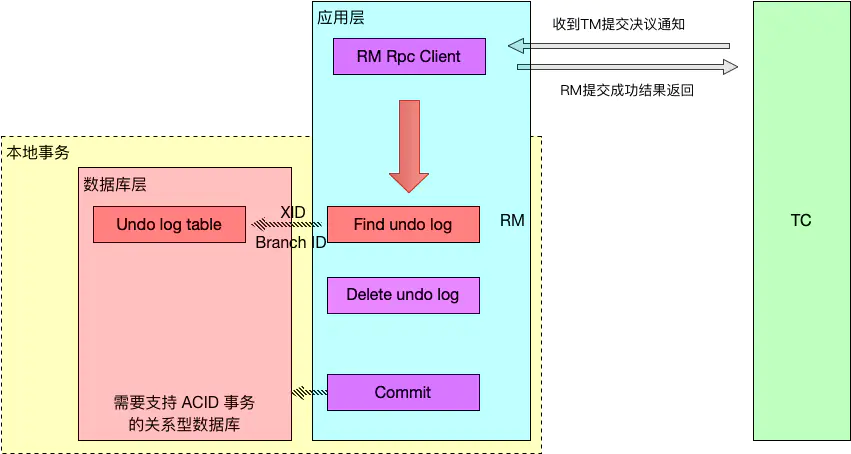

RM如果收到TC的提交命令，首先立即释放相关记录的全局锁，然后把提交请求放入一个异步任务的队列中，马上返回提交成功的结果给 TC。异步队列中的提交请求真正执行时，只是删除相应 UNDO LOG 记录而已。

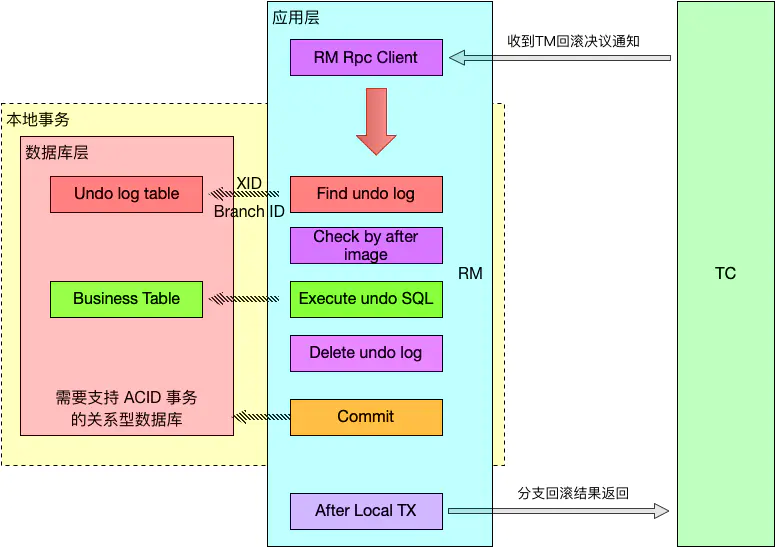

8.RM如果收到TC的回滚命令，则会开启一个本地事务，通过 XID 和 Branch ID 查找到相应的 UNDO LOG 记录。将 UNDO LOG 中的后镜与当前数据进行比较，如果有不同，说明数据被当前全局事务之外的动作做了修改。这种情况，需要根据配置策略来做处理。否则，根据 UNDO LOG 中的前镜像和业务 SQL 的相关信息生成并执行回滚的语句并执行，然后提交本地事务达到回滚的目的，最后释放相关记录的全局锁。
