工具

网站地址：app inventor
usb转ttl串口模块
atk-hc05_v13蓝牙模块
vofa+上位机

上位机

其实最开始想写个蓝牙串口，后来发现好像这个组件的性能不太行，过于勉强，但做个简单的上位机控制还是够的。

页面设计：

动图用

布局必须用这些，

里面放按钮，
列表选择框等


不手动输入的文字 建议用标签

接收发送 用文本输入框

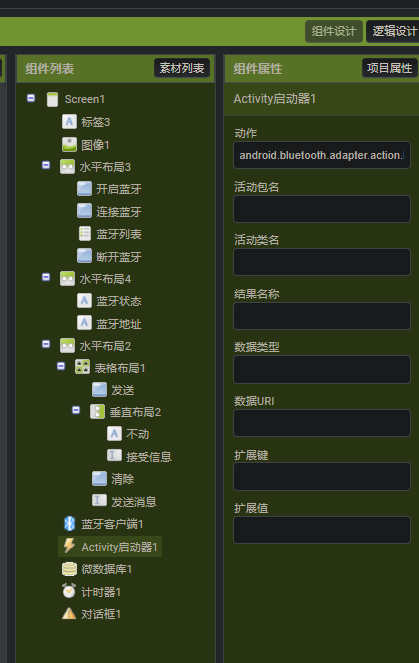

启动器设置

android.bluetooth.adapter.action.REQUEST_ENABLE

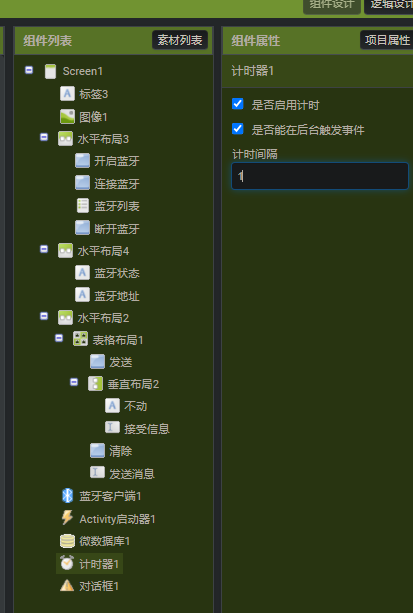

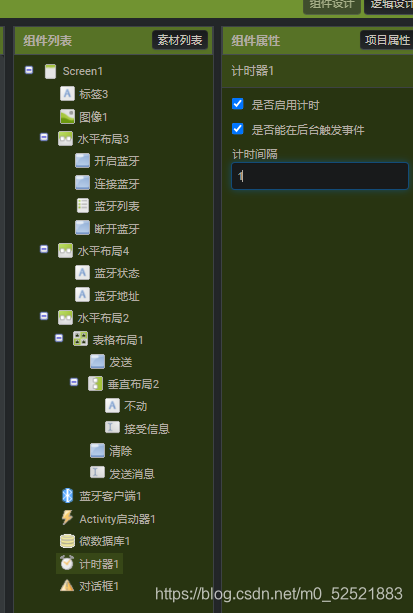

定时器
设为1ms

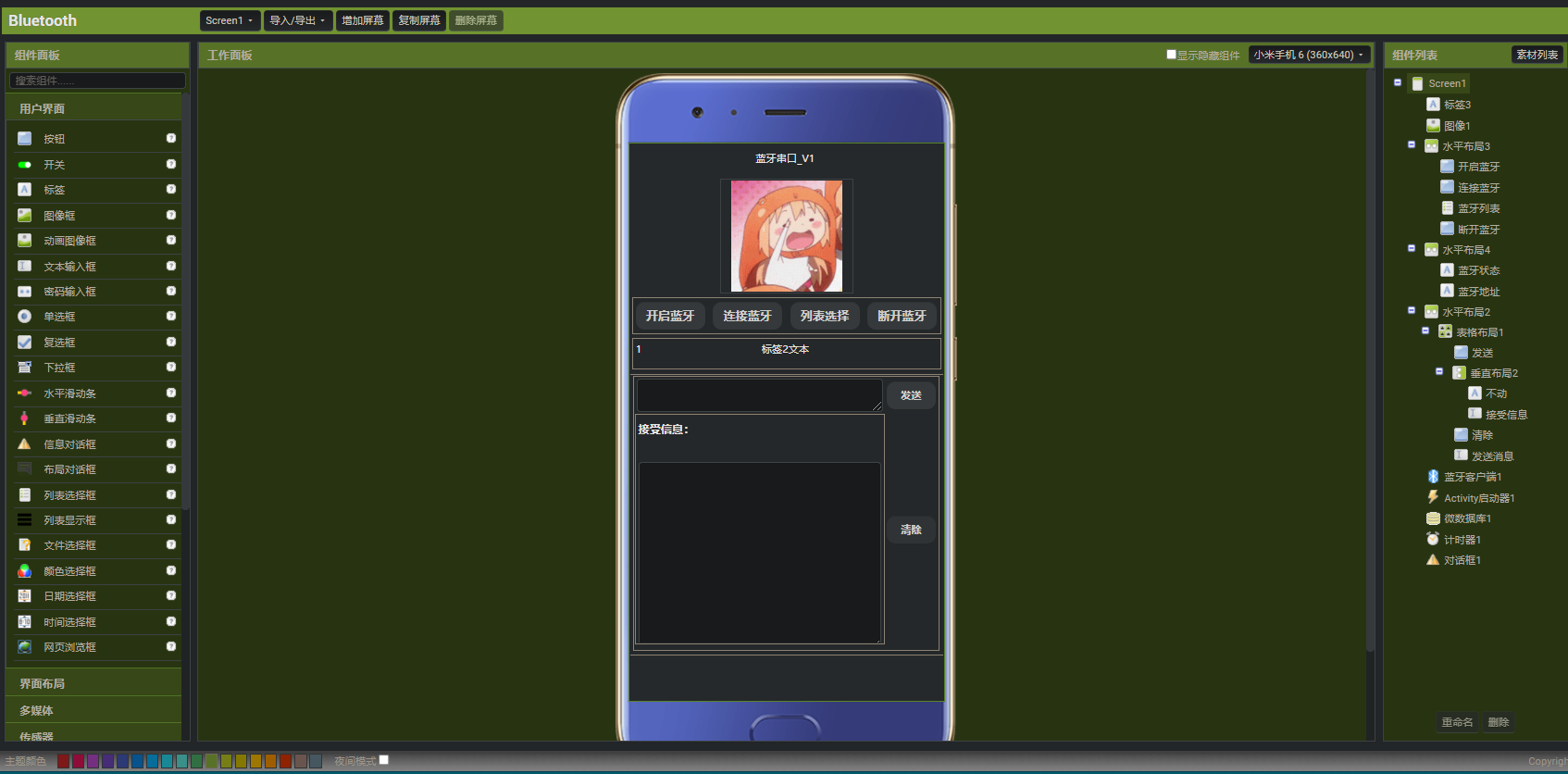

适当调整各个模块的位置，大小颜色，布局

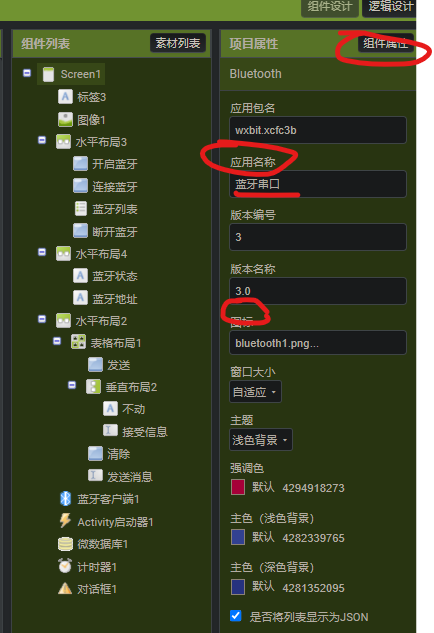

应用图标，和名称
图标可以在这里生成 ：app icon生成

screen 里把状态栏 标题栏隐藏会好看点

修改每个模块的名字方便逻辑设计的时候 清楚调用的是哪一个模块

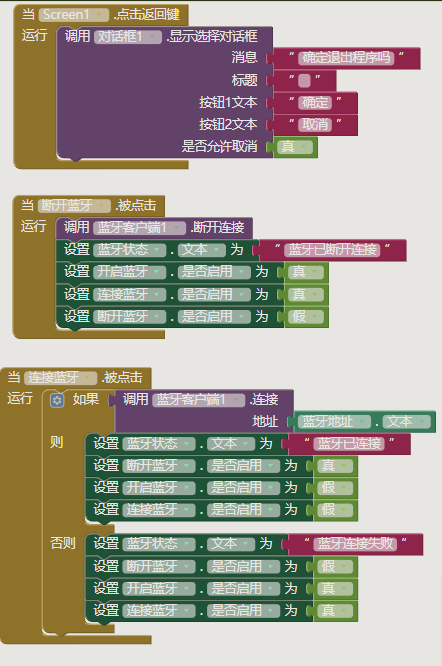

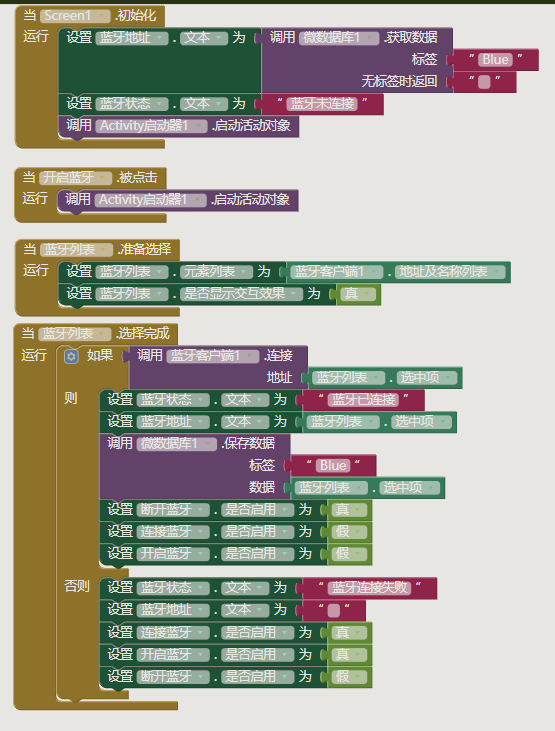

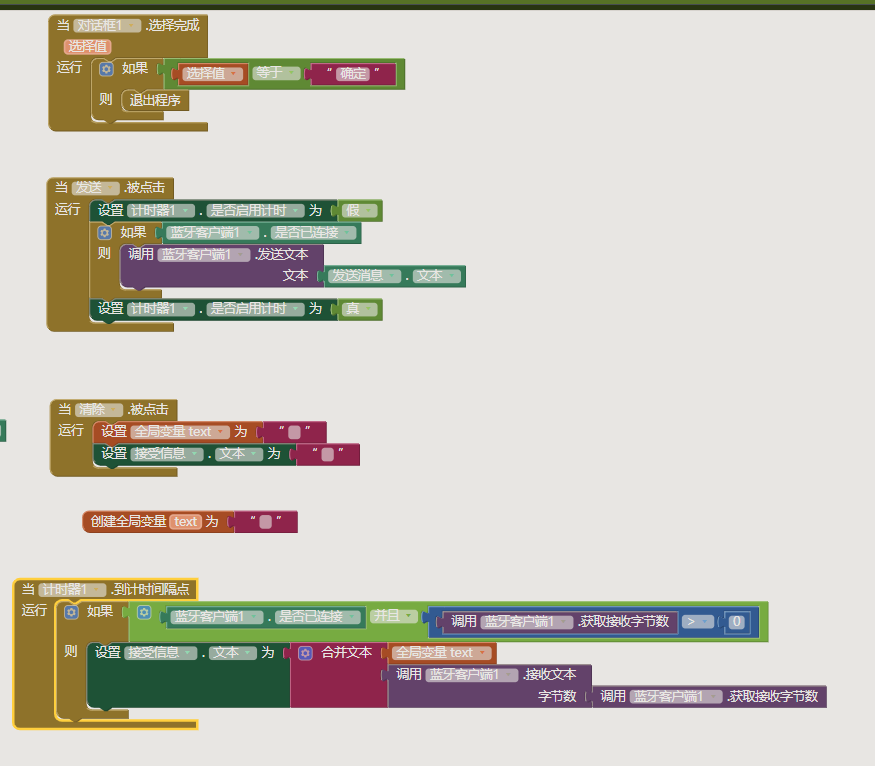

逻辑设计

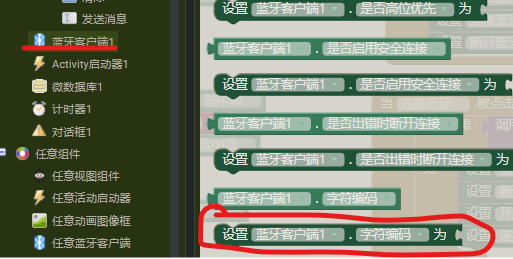

系统默认 utf-8
要改成 gbk或者其他编码方式可以自行修改，
右边 嵌个文本 文本是编码的名字
或着加个选择框 改成交互选择的

下载测试

蓝牙模块atk-hc05

其他蓝牙模块按照 官方手册设置 调好波特率，连上就行
正点原子官网资料：资料
led引脚不管
先将key引脚接vcc
串口波特率 38400

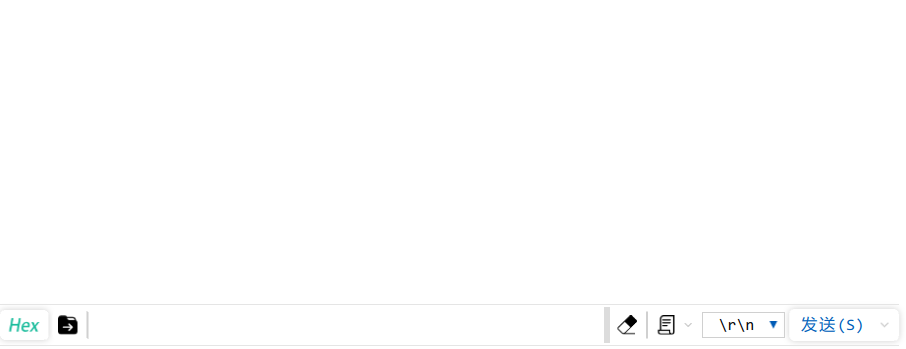

选择 \r\n

发送
at+reset
at+init
at+role=0
at+name= #名字
at+pswd= #密码
at+uart= 38400,0,0  #因为at模式是38400，将匹配模式下也设为38400 ，方便调试，省去频繁切换波特率

进入 匹配模式
把key引脚悬空或者接地，进入匹配模式

使用方法

打开app
自动显示开启蓝牙
但仍需手动进入手机蓝牙设置里，匹配，输入密码
然后点击列表选择框 选择蓝牙
再点击 连接蓝牙按钮

因为蓝牙地址被保存，
之后每次只用点击 连接蓝牙 就行
显示蓝牙已连接后 可以开始使用

测试结果

手机端发送给pc端 ：字符和汉字都可以正常 发送 但文本不能够太长，过长会被截断，如果是汉字会出现乱码

pc端发送给手机端 ：会被截断，比如发送123456，会分成 12，3456 或者1，23456等
所以采用积累每一次的，普通单字节字符没有问题，但因为汉字是两字节，被截断后就会出现乱码。
ef bf bd

换了几个pc串口助手， 手机蓝牙串口助手，修改了波特率，效果一样。展示没找到问题

总结：做为 一个上位机给单片机 不连续的不太长的数据 是没问题的。。。。

ps：总还是有些bug的，能用就行

2021.8.15 BUG修补

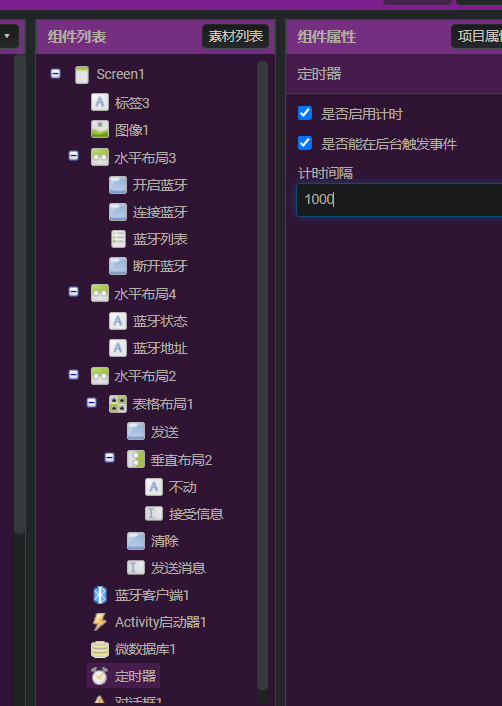

定时间隔改成1000ms，就没事了

舍弃了更新速率，但好在数据没有丢失（伪）
如果是要进行数据处理的话，可能就不太行了，因为每一次更新的数据字节数不固定，只是将前一次的字符和当次字符连接在一起。
