下面我们一起来看一看LVGL在STM32上的移植使用。
lvgl简介

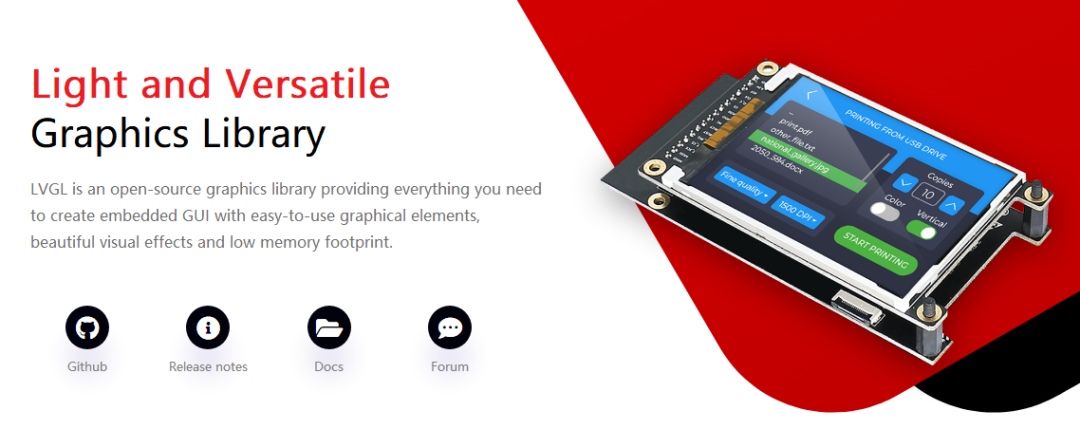

LittlevGL是一个免费的开源图形库，提供了创建嵌入式GUI所需的一切，具有易于使用的图形元素、漂亮的视觉效果和低内存占用。
特点：
强大的构建模组 按钮、图表、列表、滑块、图像等先进的图形 动画、反锯齿、半透明、平滑滚动多样的输入设备 触摸板、鼠标、键盘、编码器等多显示器支持 支持同时使用多个TFT或单色显示器多语言支持 UTF-8格式文字编码完全自定义 图形元素硬件无关 可用于任意微控制器或显示器可裁剪 用于小内存(80 KB FLASH，12 KB RAM)操作操作系统、外部存储以及GPU 支持但非必须单帧缓存 即可实现先进的图形效果C语言编写 以最大化兼容(C++ 兼容)模拟器 无需嵌入式硬件就可以在电脑上开始GUI设计教程、示例、主题 从而快速GUI设计文档 在线及离线免费开源 基于MIT协议

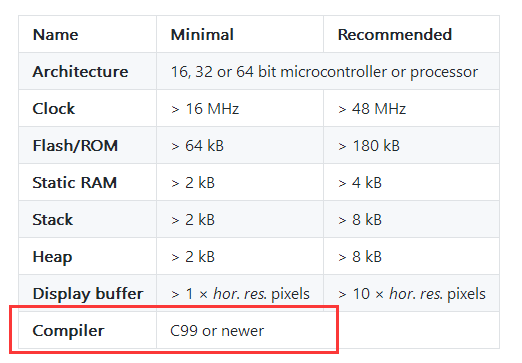

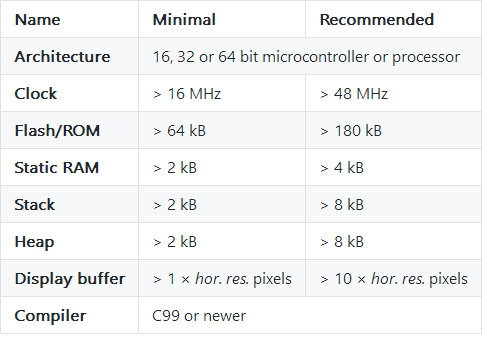

运行的硬件要求：
lvgl资料
LVGL的资料很丰富，下面列出一些常用的资料链接：
1、lvgl英文官网：
https://lvgl.io/
2、lvgl中文网：
https://littlevgl.cn/ (还在建设中)
3、lvgl源码：
https://github.com/lvgl/lvgl
4、lvgl基于Visual sudio 的PC模拟器：
https://github.com/lvgl/lv_sim_visual_studio
5、正点原子lvgl教程资料：
http://www.openedv.com/docs/book-videos/zdyzshipin/4free/littleVGL.html
6、基于荔枝派Nano开发板的lvgl教程：
http://nano.lichee.pro/application/littlevgl.html
7、基于野牛开发板的 lvgl 6.0 例程：
https://gitee.com/mzy2364/LittlevGL_Demo
8、lvgl在线体验例程(可在浏览器体验)：
https://lvgl.io/demos
9、lvgl官网教程：
https://docs.lvgl.io/latest/en/html/index.html
10、lvgl官方DEMO：
https://github.com/lvgl/lv_examples
lvgl移植到STM32
1、下载源码

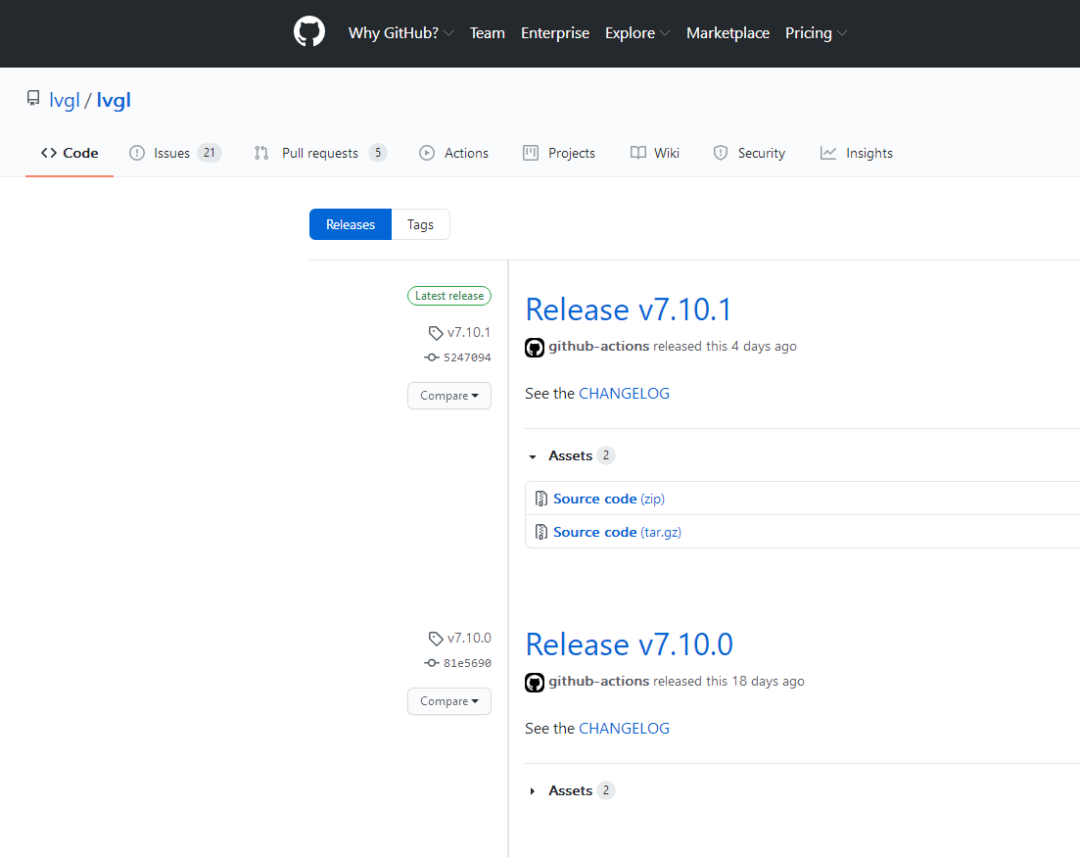

源码链接中下载一份源码，lvgl已经更新迭代了很多个版本，这里我们选择目前最新的7.10.1版本来移植：
注意：不同版本之间可能有很大的不同，所以看本篇教程移植的的小伙伴尽量使用与本文相同的版本。
下载得到：
2、准备stm32工程

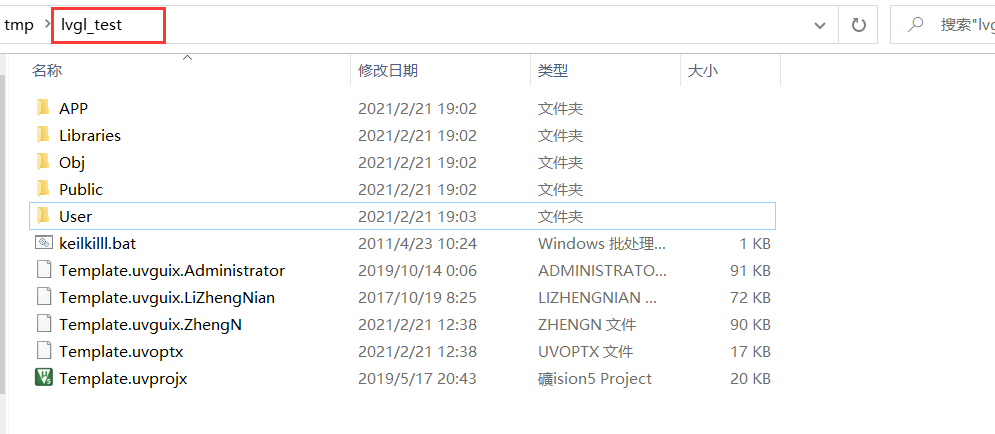

下面我基于普中的stm32f103开发板来移植，首先准备一个lcd显示的例程，并更名为lvgl_test：
3、新建GUI文件夹
在工程目录下新建一个GUI文件夹，GUI文件夹下新建两个子文件夹：
把刚才下载的lvgl-7.10.1里的所有内容复制到lvgl文件夹中，lvgl_app文件夹暂时留空。
4、移植文件更名

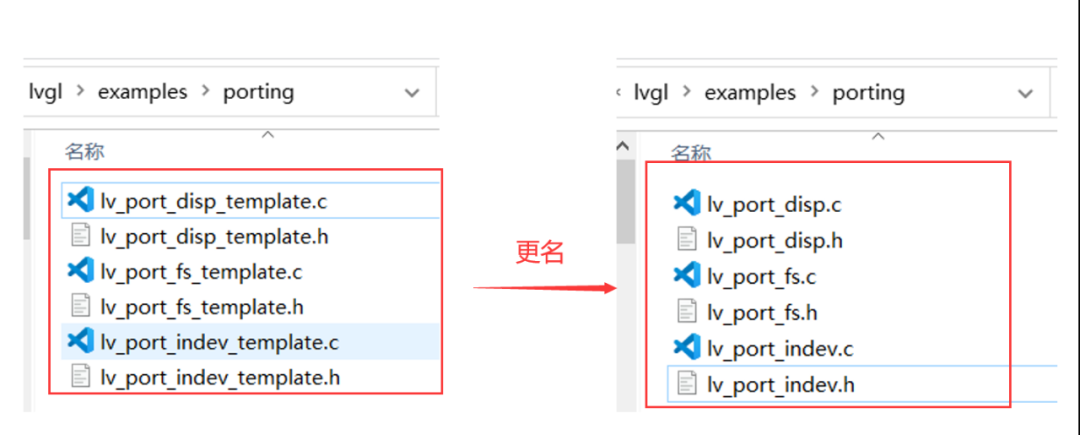

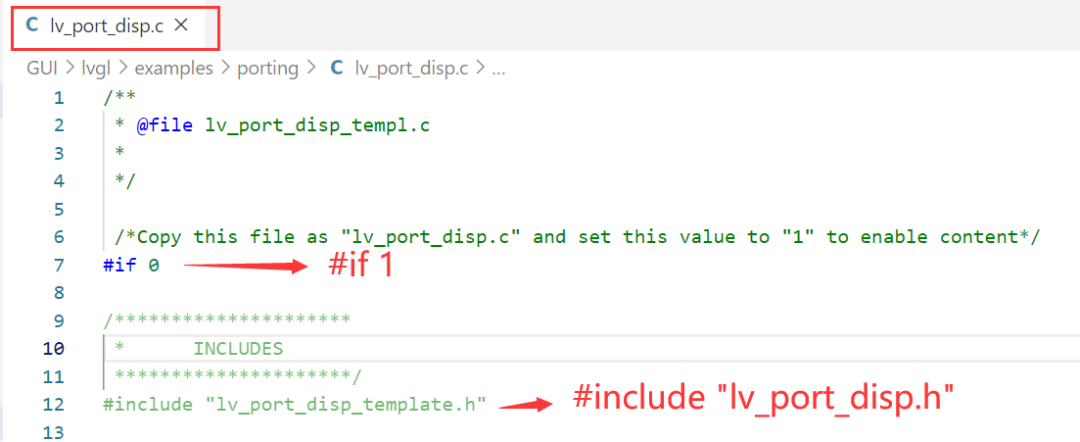

下面，我们把GUI\lvgl\examples\porting下的文件进行一个更名操作(其实不更名也可以，为了文件名看起来规范一些我们进行一个更名)：
这是移植相关的几个文件，其中：
lv_port_disp：显示相关。
lv_port_indev：输入相关。
lv_port_fs：文件系统相关。
5、配置文件更名
把GUI\lvgl\下的lv_conf_template.h文件复制到GUI文件夹下并更名为lv_conf.h：
6、keil工程配置
(1)导入文件

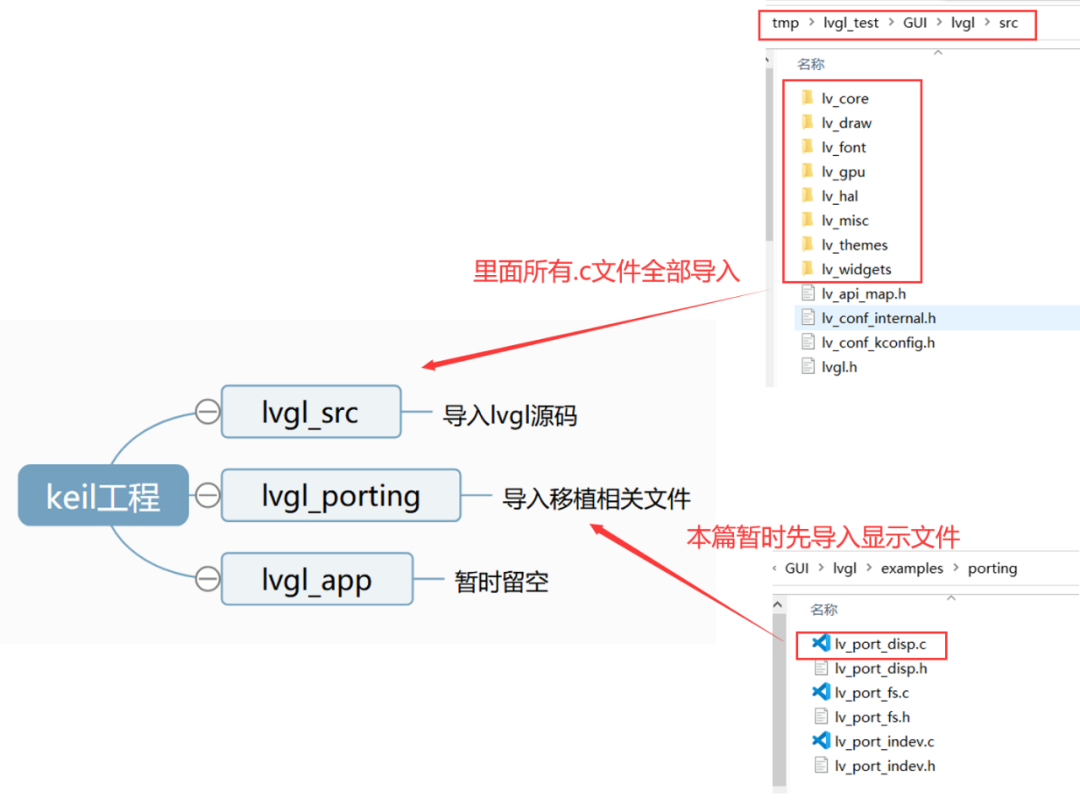

打开keil工程，在工程下新建三个组，并导入文件：

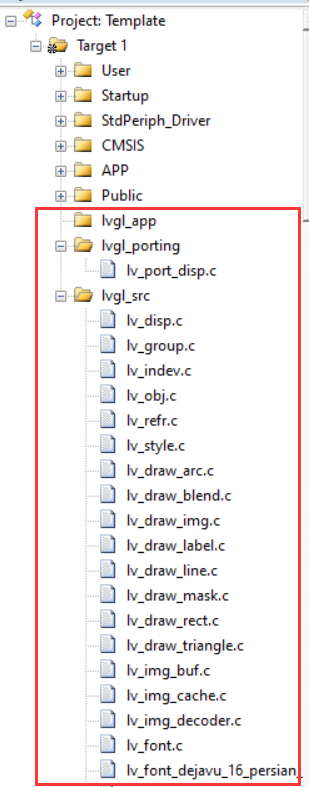

导入完成后得到：
这里的lvgl_porting中我们暂时只导入lv_port_disp.c文件，这是显示相关的移植文件。本篇笔记先把显示打通，其它两个文件后续有机会再弄。
(2)包含头文件路径

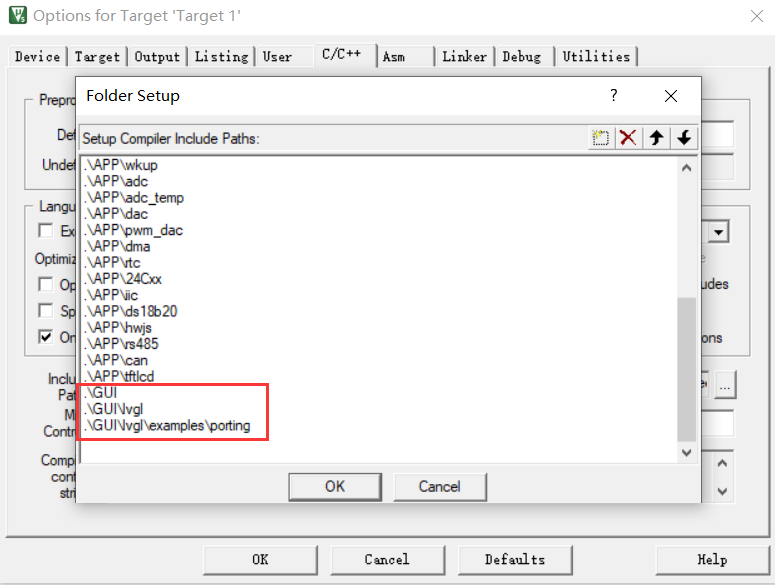

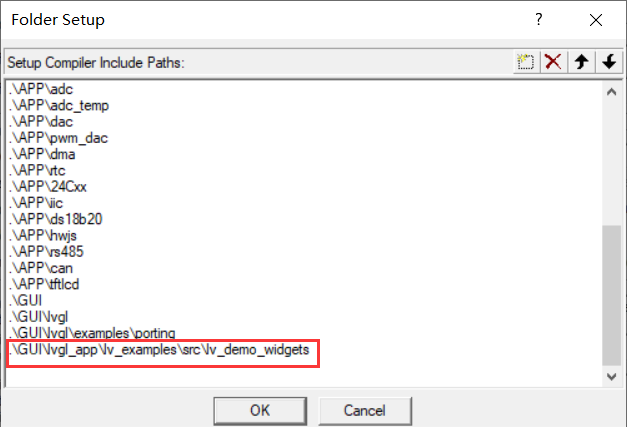

下面包含头文件路径：
(3)修改堆栈大小

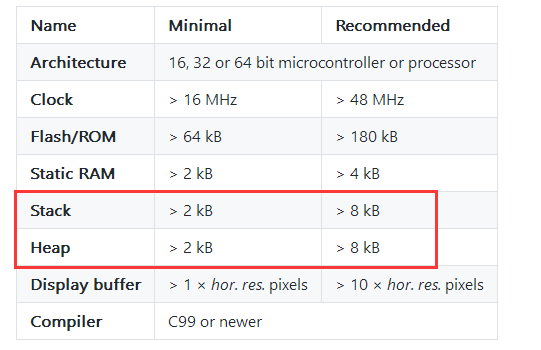

因为官方说明文档中推荐我们堆、栈大小设置为8k：
所以这里我们就按推荐进行设置：
(4)设置C99模式
lvgl需要编译器支持C99或更新的标准：

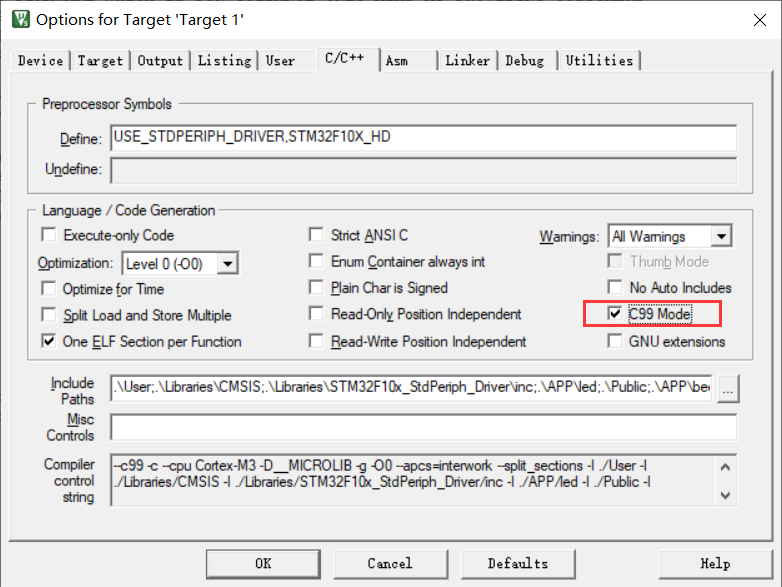

C99模式可进行如下设置：
(5)使能lv_conf.h的条件编译
进行上面的设置后我们首先进行编译，会报很多个错误：

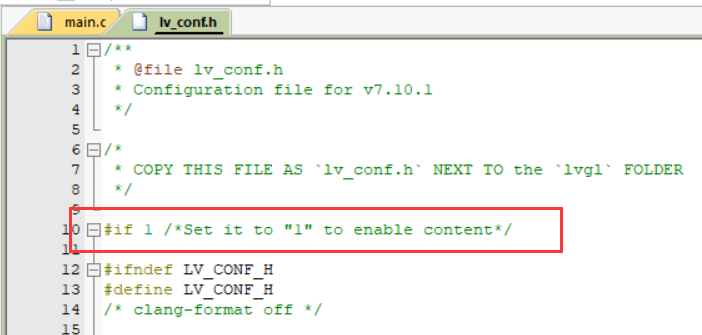

这是因为需要lv_conf.h里的一些东西，打开lv_conf.h里的条件编译即可：

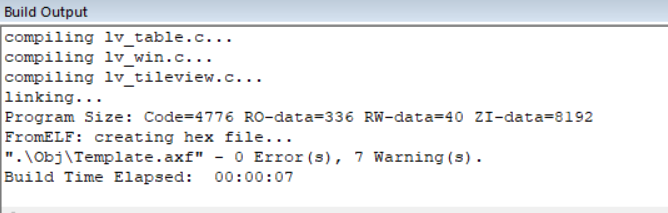

再次编译，编译通过：
(6)lvgl配置
我们可以对lvgl进行一些定制配置，这些配置内容在lv_conf.h文件中，下面进行一些关键配置：
显示器宽度：#define LV_HOR_RES_MAX (240)显示器高度：#define LV_VER_RES_MAX (480)色彩深度： #define LV_COLOR_DEPTH 16DPI： #define LV_DPI 100提供给lvgl的空间： #define LV_MEM_SIZE (32U * 1024U)
其中调整LV_DPI 可以调整各控件间的紧凑，可根据实际情况进行更改；LV_MEM_SIZE 为lvgl可用空间，资源允许的情况下可以稍微设大些，这个设置过小的话，在跑一些稍微复杂的demo时界面就会刷不出来。
这里只是列出了几个常用的配置，lv_conf.h还有很多的配置，可根据实际情况进行配置。
(7)填充、修改lv_port_disp.c

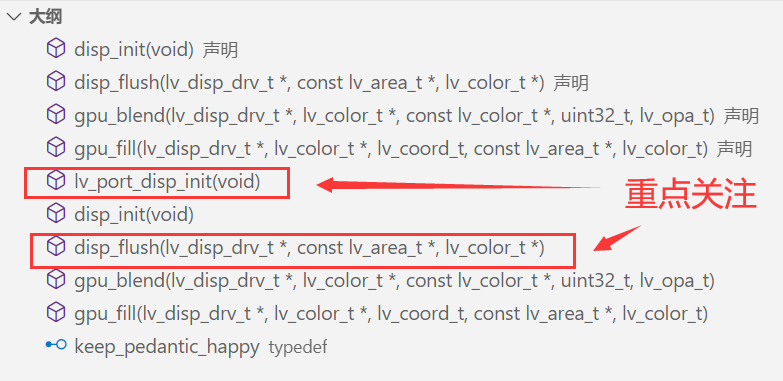

lv_port_disp.c里面的内容主要有：
我们需要重点关注lv_port_disp_init显示接口初始化函数与disp_flush屏幕刷新两个函数。
其中，lv_port_disp_init函数里主要要选择一种写缓存的方式及设置显示分辨。我们选择第一种写缓存的方式，修改后的函数如：
void lv_port_disp_init(void)
{
/*-------------------------
* Initialize your display
* -----------------------*/
disp_init();
/*-----------------------------
* Create a buffer for drawing
*----------------------------*/
/* LVGL requires a buffer where it internally draws the widgets.
* Later this buffer will passed your display drivers `flush_cb` to copy its content to your display.
* The buffer has to be greater than 1 display row
*
* There are three buffering configurations:
* 1. Create ONE buffer with some rows:
* LVGL will draw the display's content here and writes it to your display
*
* 2. Create TWO buffer with some rows:
* LVGL will draw the display's content to a buffer and writes it your display.
* You should use DMA to write the buffer's content to the display.
* It will enable LVGL to draw the next part of the screen to the other buffer while
* the data is being sent form the first buffer. It makes rendering and flushing parallel.
*
* 3. Create TWO screen-sized buffer:
* Similar to 2) but the buffer have to be screen sized. When LVGL is ready it will give the
* whole frame to display. This way you only need to change the frame buffer's address instead of
* copying the pixels.
* */
/* Example for 1) */
static lv_disp_buf_t draw_buf_dsc_1;
static lv_color_t draw_buf_1[LV_HOR_RES_MAX * 10]; /*A buffer for 10 rows*/
lv_disp_buf_init(&draw_buf_dsc_1, draw_buf_1, NULL, LV_HOR_RES_MAX * 10); /*Initialize the display buffer*/
// /* Example for 2) */
// static lv_disp_buf_t draw_buf_dsc_2;
// static lv_color_t draw_buf_2_1[LV_HOR_RES_MAX * 10]; /*A buffer for 10 rows*/
// static lv_color_t draw_buf_2_1[LV_HOR_RES_MAX * 10]; /*An other buffer for 10 rows*/
// lv_disp_buf_init(&draw_buf_dsc_2, draw_buf_2_1, draw_buf_2_1, LV_HOR_RES_MAX * 10); /*Initialize the display buffer*/
// /* Example for 3) */
// static lv_disp_buf_t draw_buf_dsc_3;
// static lv_color_t draw_buf_3_1[LV_HOR_RES_MAX * LV_VER_RES_MAX]; /*A screen sized buffer*/
// static lv_color_t draw_buf_3_1[LV_HOR_RES_MAX * LV_VER_RES_MAX]; /*An other screen sized buffer*/
// lv_disp_buf_init(&draw_buf_dsc_3, draw_buf_3_1, draw_buf_3_2, LV_HOR_RES_MAX * LV_VER_RES_MAX); /*Initialize the display buffer*/
/*-----------------------------------
* Register the display in LVGL
*----------------------------------*/
lv_disp_drv_t disp_drv; /*Descriptor of a display driver*/
lv_disp_drv_init(&disp_drv); /*Basic initialization*/
/*Set up the functions to access to your display*/
/*Set the resolution of the display*/
disp_drv.hor_res = 240;
disp_drv.ver_res = 400;
/*Used to copy the buffer's content to the display*/
disp_drv.flush_cb = disp_flush;
/*Set a display buffer*/
disp_drv.buffer = &draw_buf_dsc_1;
#if LV_USE_GPU
/*Optionally add functions to access the GPU. (Only in buffered mode, LV_VDB_SIZE != 0)*/
/*Blend two color array using opacity*/
disp_drv.gpu_blend_cb = gpu_blend;
/*Fill a memory array with a color*/
disp_drv.gpu_fill_cb = gpu_fill;
#endif
/*Finally register the driver*/
lv_disp_drv_register(&disp_drv);
}

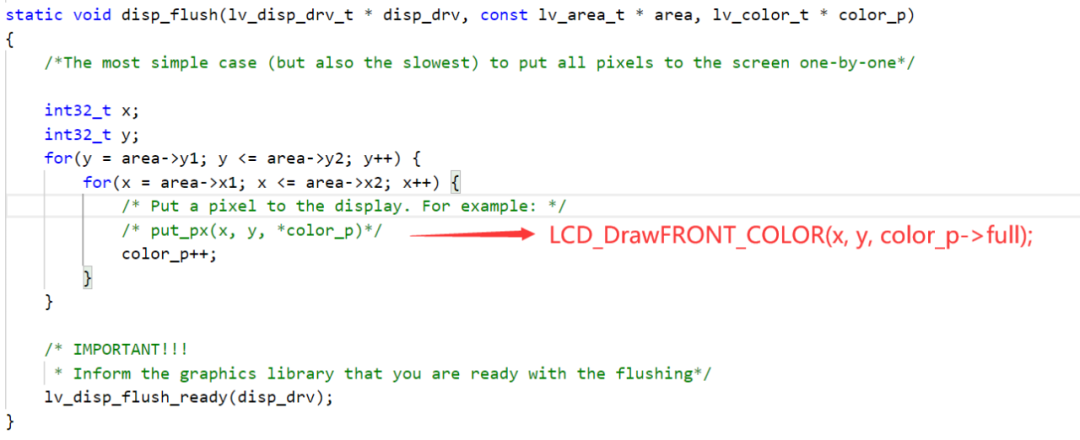

disp_flush需要调用底层lcd操作接口，这里修改为：
这里我们调用一个写像素点的函数，也可以直接调用一个显示的填充方形函数。

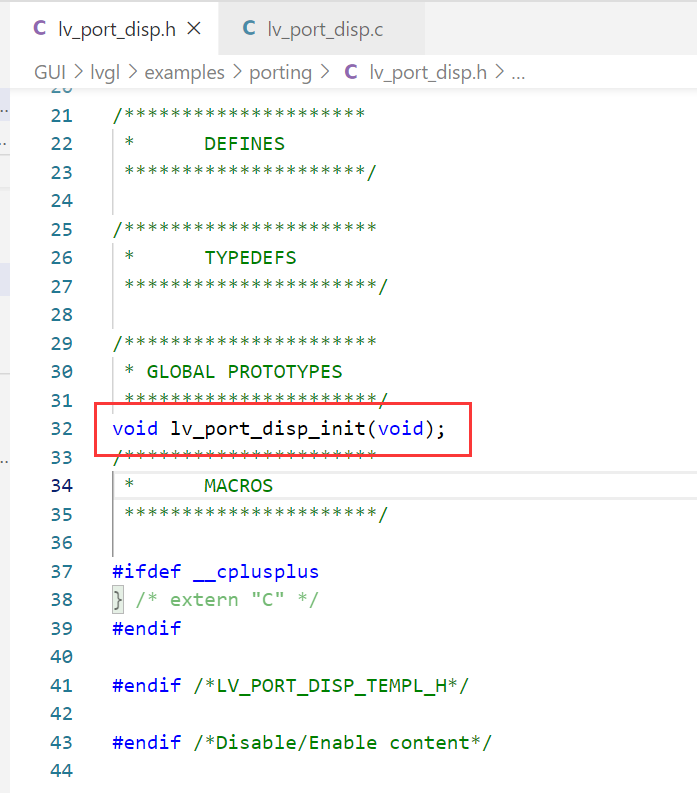

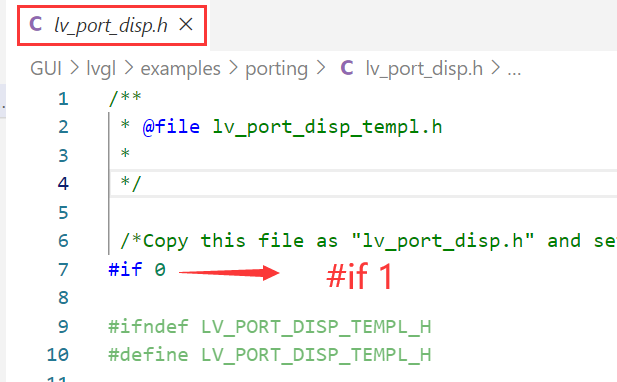

最后，需要再头文件中声明lv_port_disp_init函数：
(8)配置一个定时器为lvgl提供心跳
lvgl需要一个心跳节拍，可以使用系统滴答定时器，也可以使用其它定时器。我们这里的配置如下：
TIM4_Init(999, 71); // 1ms进入一次中断，为lvgl提供心跳
void TIM4_IRQHandler(void)
{
if(TIM_GetITStatus(TIM4,TIM_IT_Update))
{
lv_tick_inc(1);
}
TIM_ClearITPendingBit(TIM4,TIM_IT_Update);
}
(9)测试官方demo
下面开始进行测试，至此我们的GUI\lvgl_app文件夹里还没有任何内容，我们下载官方提供的demo来进行测试，同样地，下载官方demo：
官方给我们提供了很多demo：

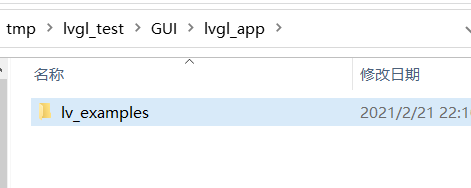

复制lv_examples-7.10.1整个文件夹至GUI\lvgl_app文件夹下并更名为lv_examples：

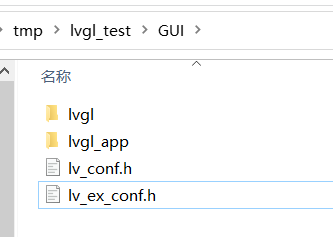

把GUI\lvgl_app\lv_examples下的lv_ex_conf_template.h复制到GUI文件夹下并更名为lv_ex_conf.h，这是demo的配置文件：

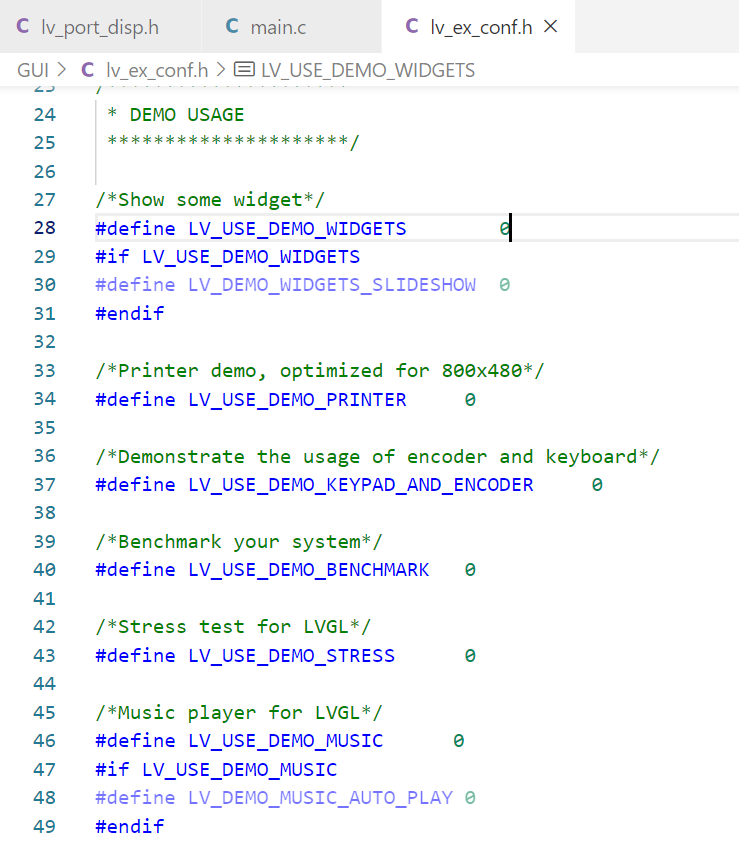

想跑哪个demo就配置相关宏。
下面我们跑一个lv_demo_widgets的demo进行演示：

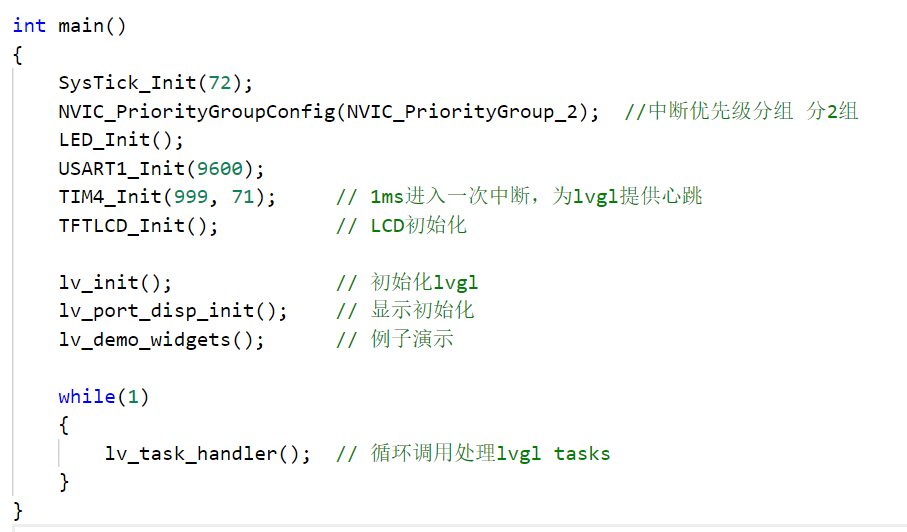

主函数：

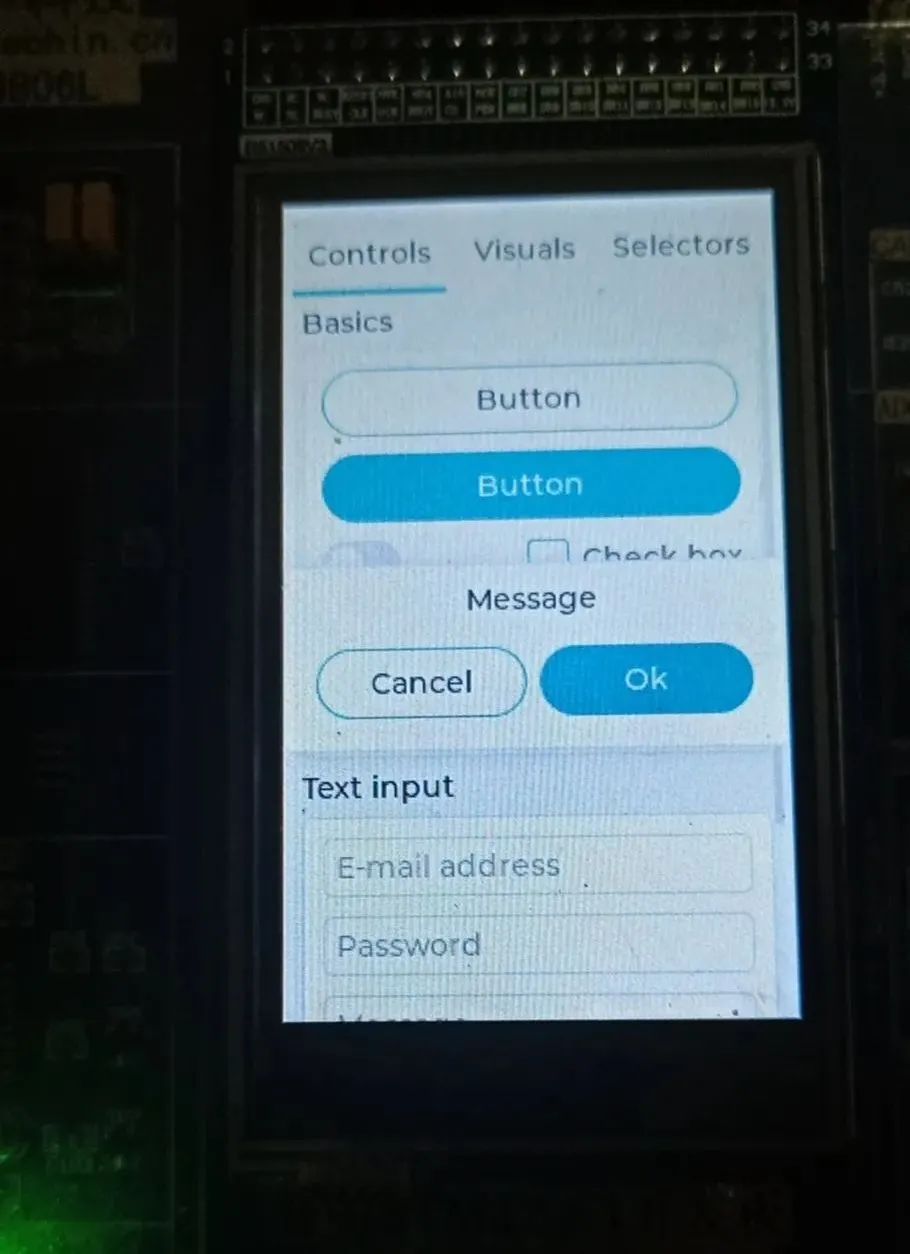

运行测试：
至此，lvgl显示移植成功。要想演示其它综合demo或控件例子也同上面一样导入源文件、包含头文件、打开demo宏开关等步骤进行演示。
