1.概念
如果接收机估计相偏,并对进入检测器之前的信号进行补偿,这称之为相干检测。

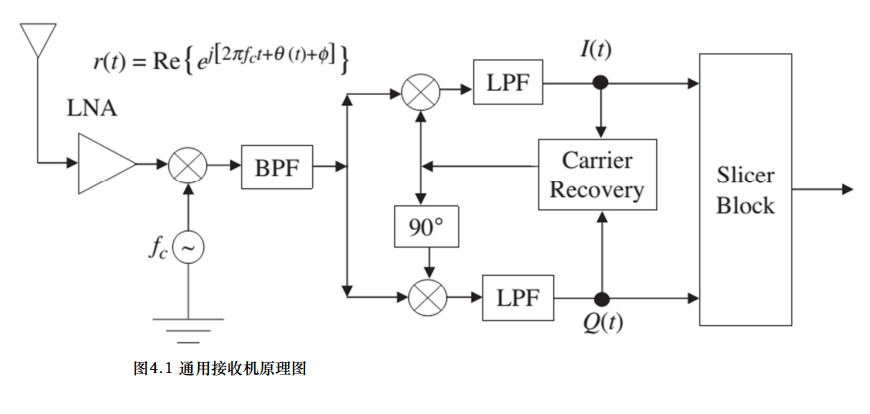

采用超外差结构。
2.原理
假设系统只有相偏,没有频偏,那么可以得到Δ f = f c − f c ′ = 0 \Delta f=f_c-f^{'}_c=0Δf=fc−fc′=0

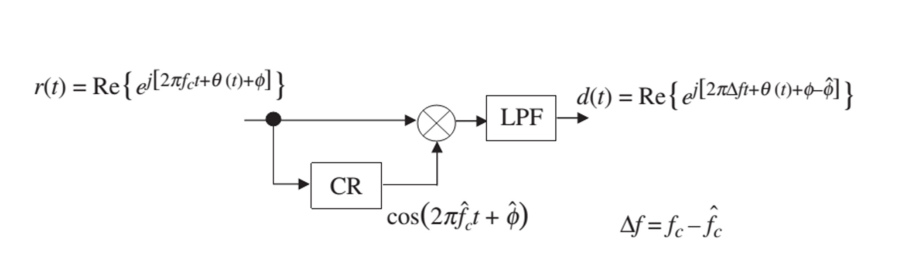

如上图所示,接收到的信号和恢复的载波相乘,再通过低通滤波器就可以得到去除相偏的信号了。d ( t ) = R e [ e j [ 2 π Δ f t + θ ( t ) + ϕ − ϕ ′ ] ] d(t)=R_e[{e^{j[2\pi \Delta ft+\theta (t) +\phi -\phi ^{'}]}}]d(t)=Re[ej[2πΔft+θ(t)+ϕ−ϕ′]]
因为Δ f = 0 \Delta f=0Δf=0,所以接收信号滤去了相偏
3.科斯塔斯环

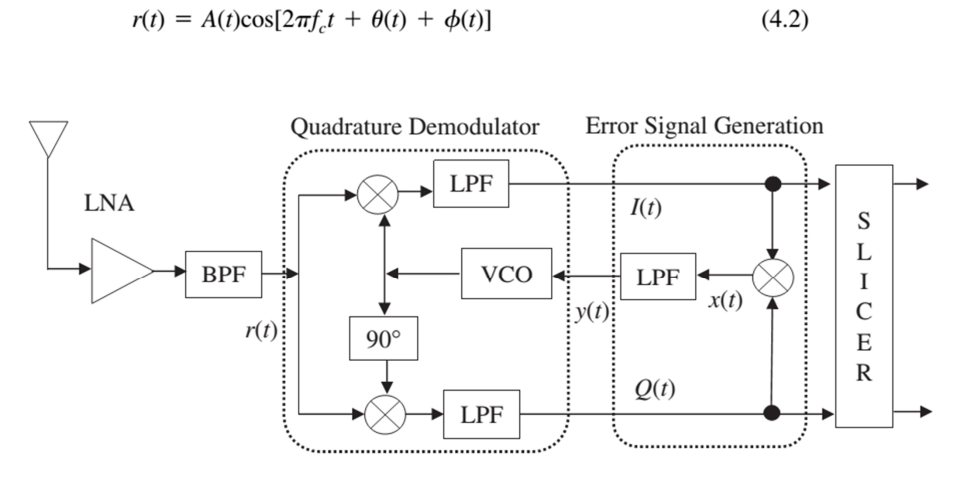

3.1结构

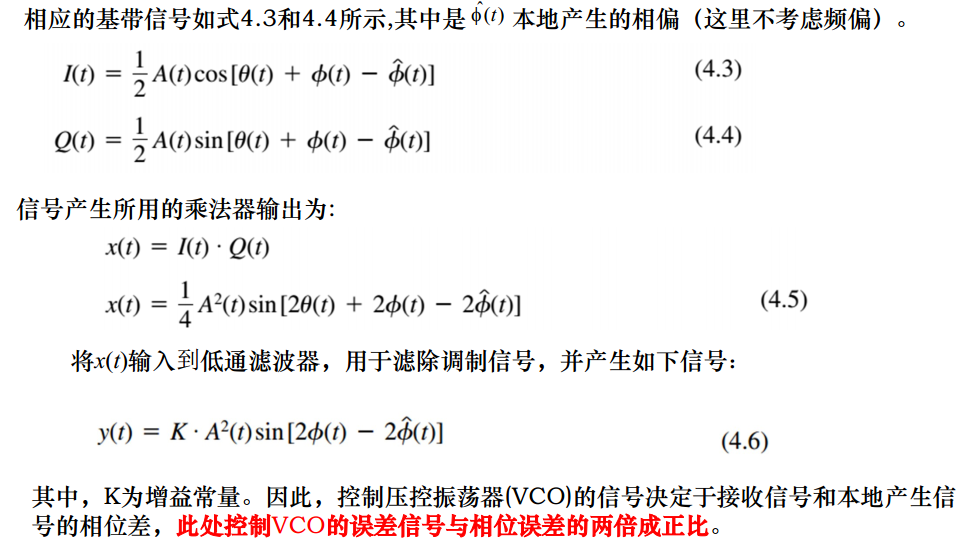

3.2原理
注:因为估计的相偏不一定完全准确,所以频率和误差2 ( ϕ − ϕ ′ ) 2(\phi-\phi ^{'})2(ϕ−ϕ′)成正比。(有sinx≈ \approx≈x)

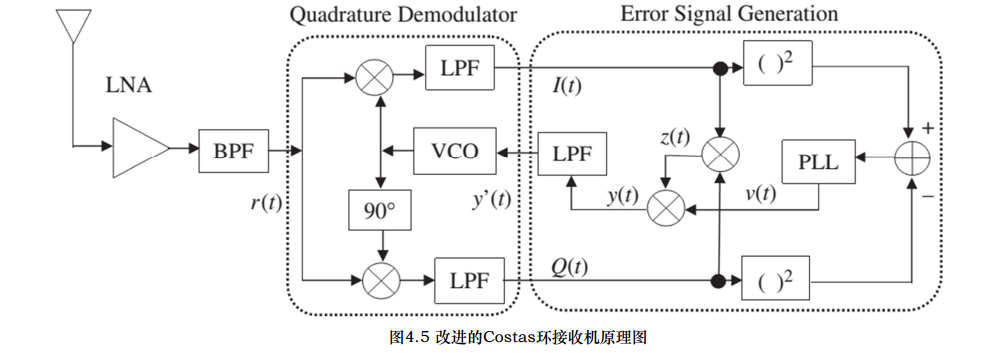

3.3改进的科斯塔斯环
结果是和相位误差的四倍成正比。
