20161016-Allegro16.6中将板框导出DXF文件

注意：在CAD生成的DXF文件导入Allegro的过程中，发现只有R12版本的才比较好用，故从Allegro中导出DXF时，也导成R12格式的比较好。步骤如下：

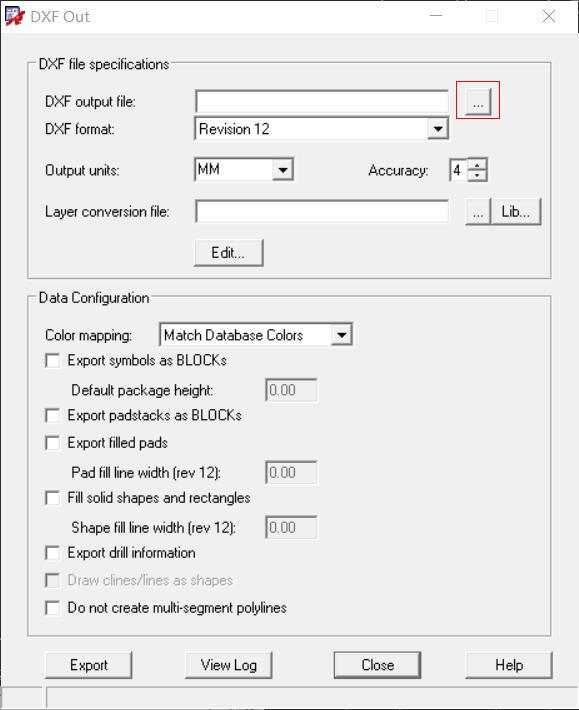

1.File->Export->DXF…先把路径设置好
这里写图片描述

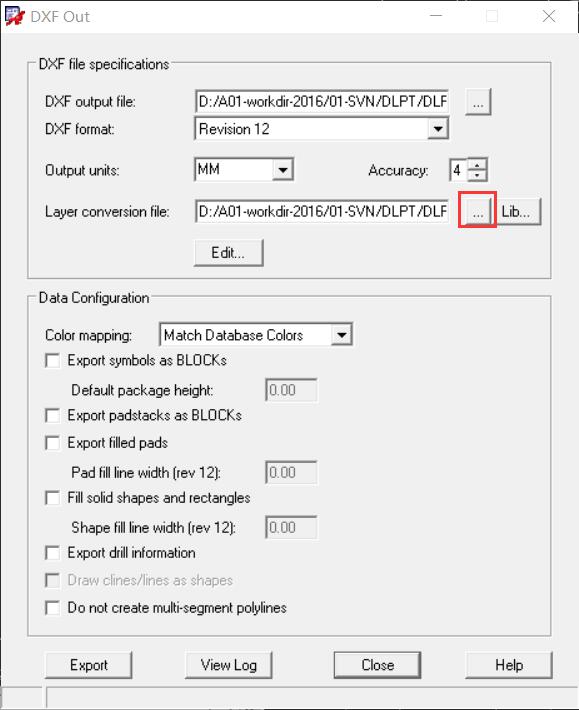

2.设置转换文件
这里写图片描述

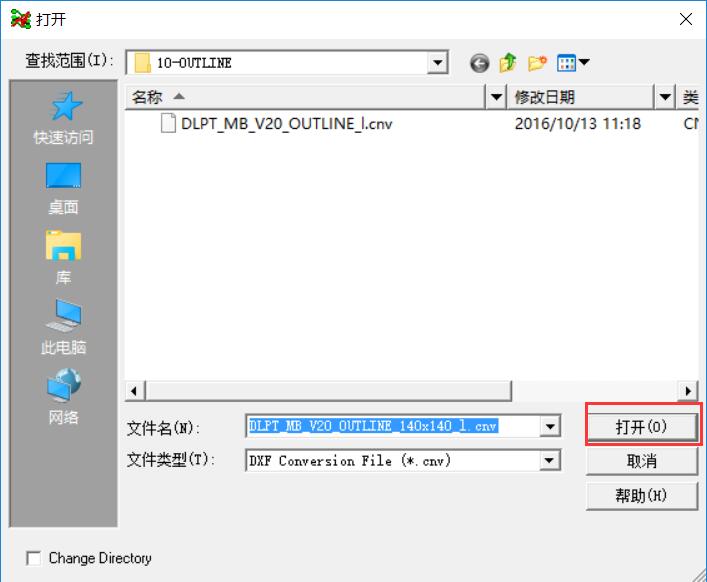

3.设置转换文件
这里写图片描述

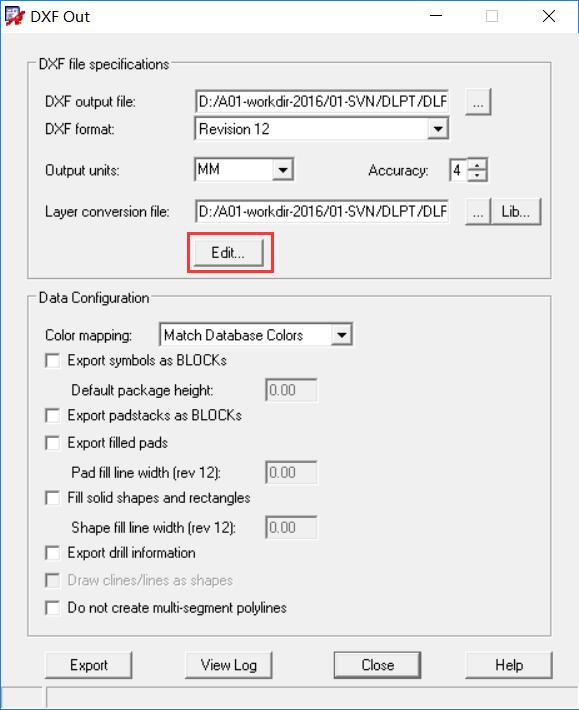

4.编辑层
点击Edit去编辑层

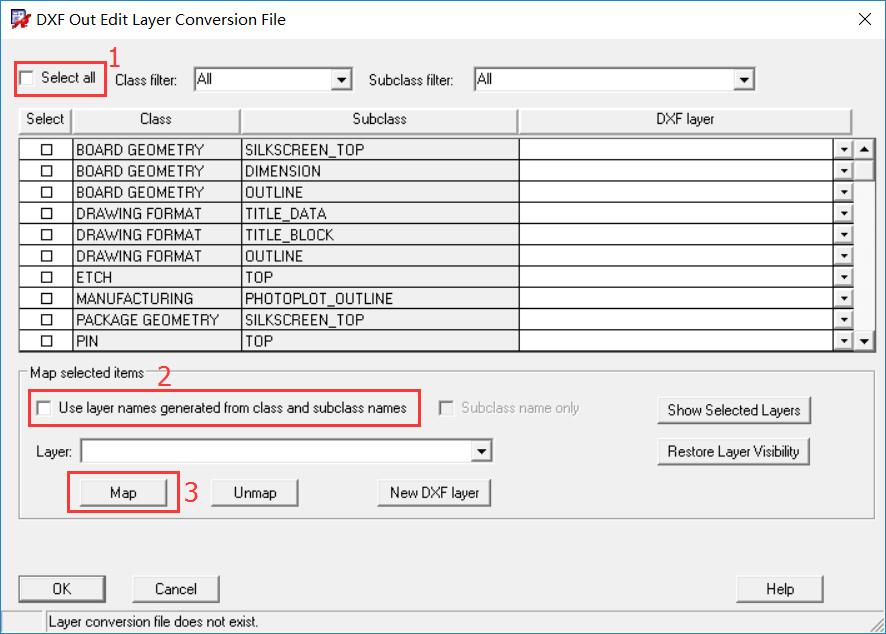

5.Map后OK即可
Map后OK即可
