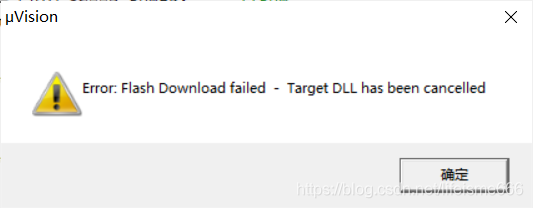

STM32下载程序报错cannot enter debug mode··· Error: Flash Download failed - Target DLL has been cancelled

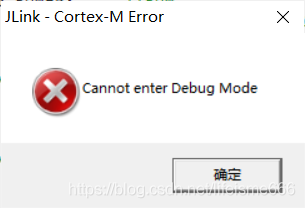

STM32下载程序报错cannot enter debug mode···

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

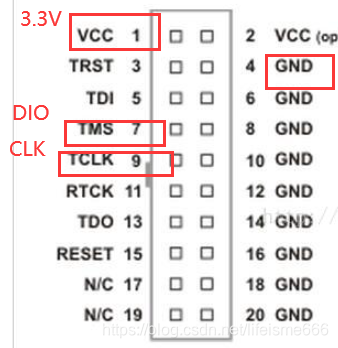

1.ROS底层控制板是使用的STM32F103C8T6，所以PCB板子中有画的STM32F103的最小系统板。由于为了节省板子空间，只引出来四个引脚用来下载程序，但是仿真器是J-Link，只需要用杜邦线连接四个引脚即可。连接如图所示，连接J-link四个引脚即可。

在这里插入图片描述

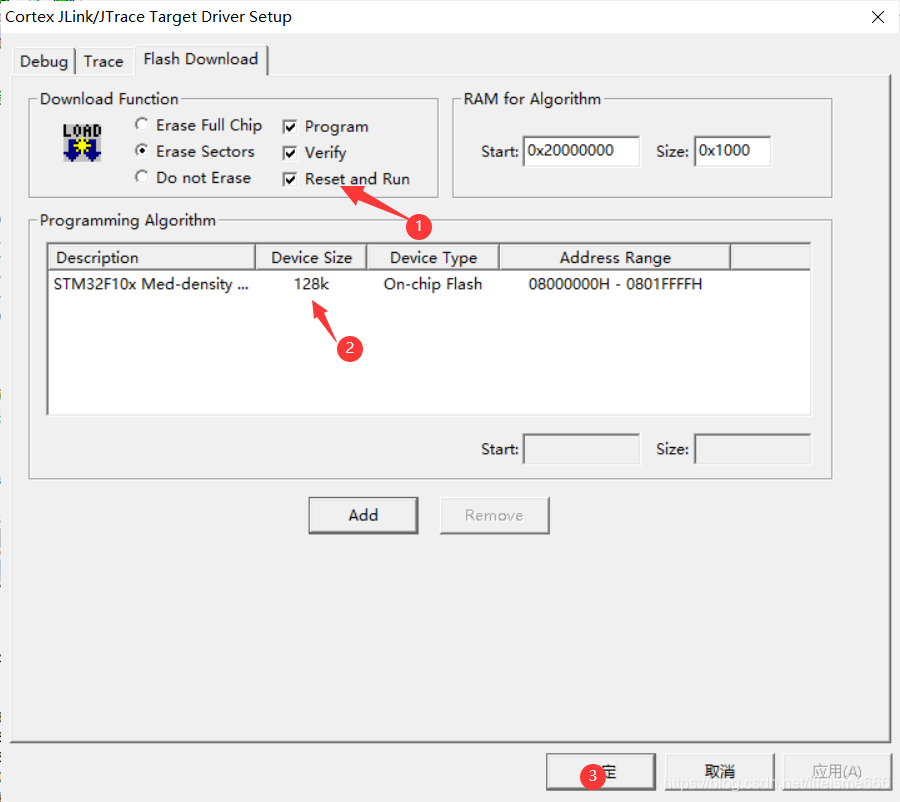

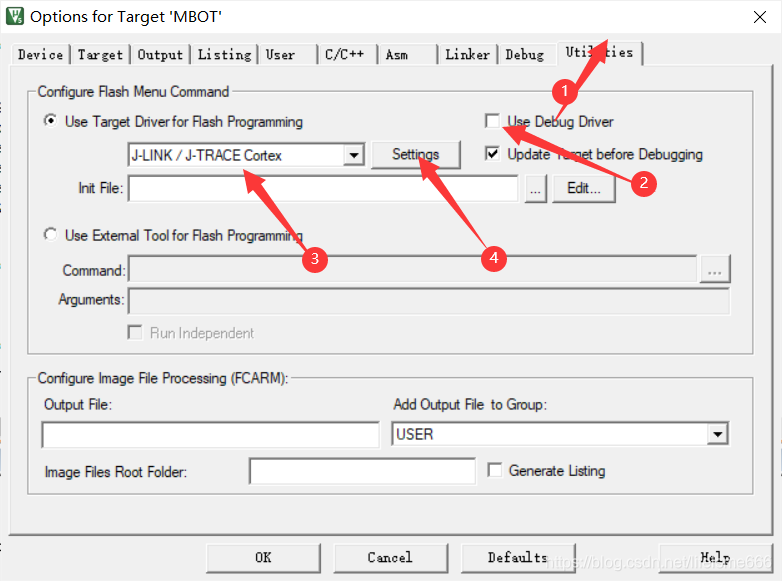

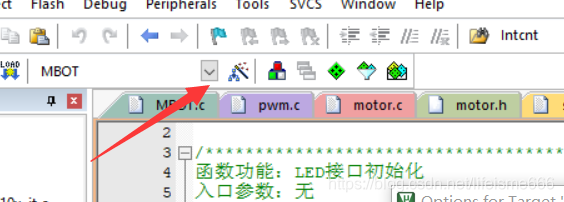

2. 然后配置一下

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

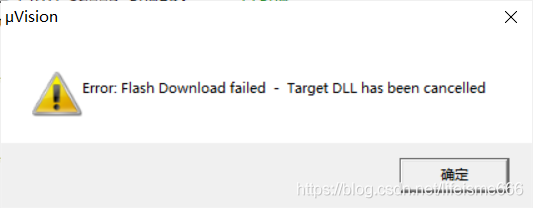

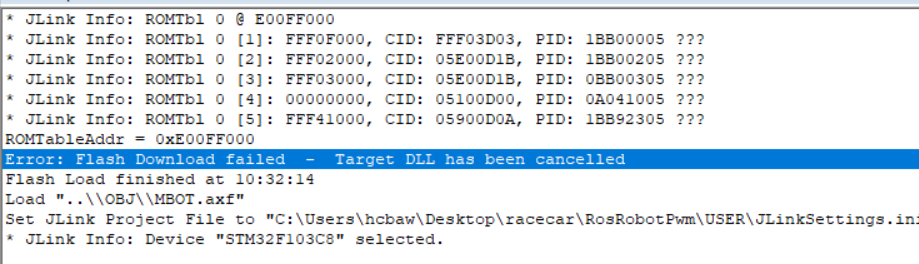

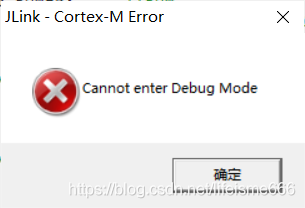

3.然后编译下载程序。结构报错了，检查了硬件没有问题。

在这里插入图片描述

在这里插入图片描述

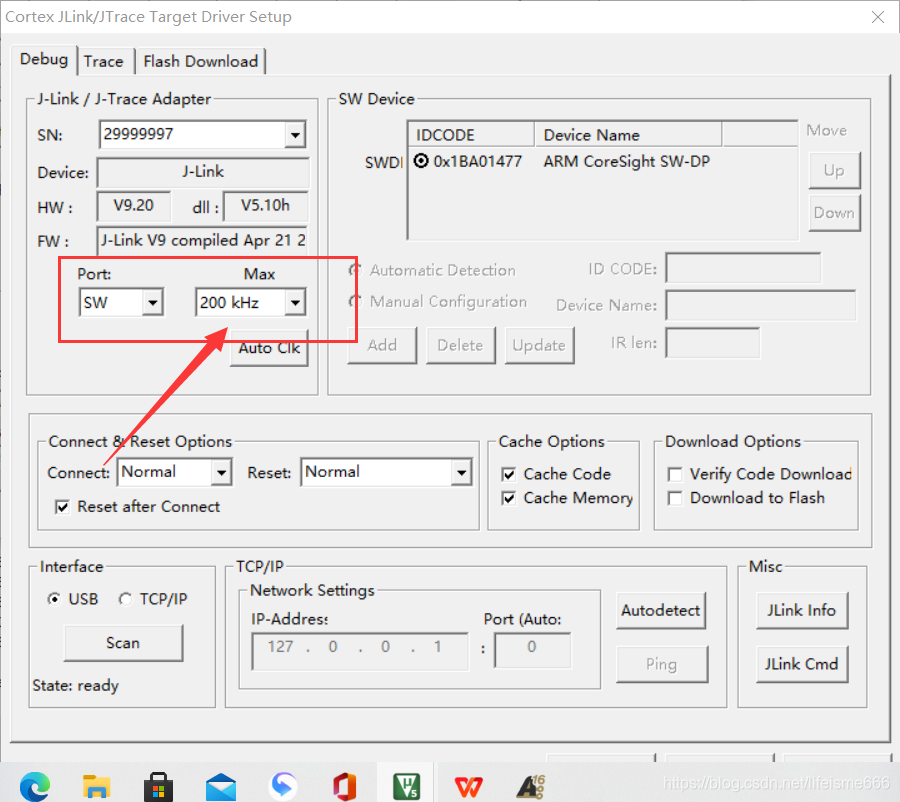

4.把频率降低一下即可。

在这里插入图片描述

在这里插入图片描述

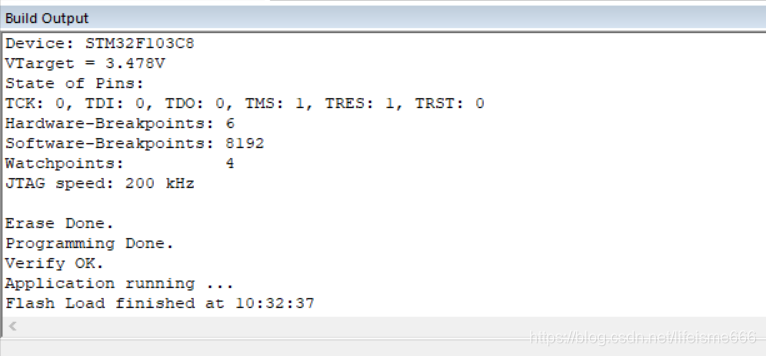

5.下载成功了。

在这里插入图片描述

版权声明：本文为lifeisme666原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接和本声明。
