开关电源的拓扑结构
拓扑抽象来讲即不同的表现形式；如开关电源想要实现降压电路的设计，有多种实现的方式，这些方式就是其拓扑结构。

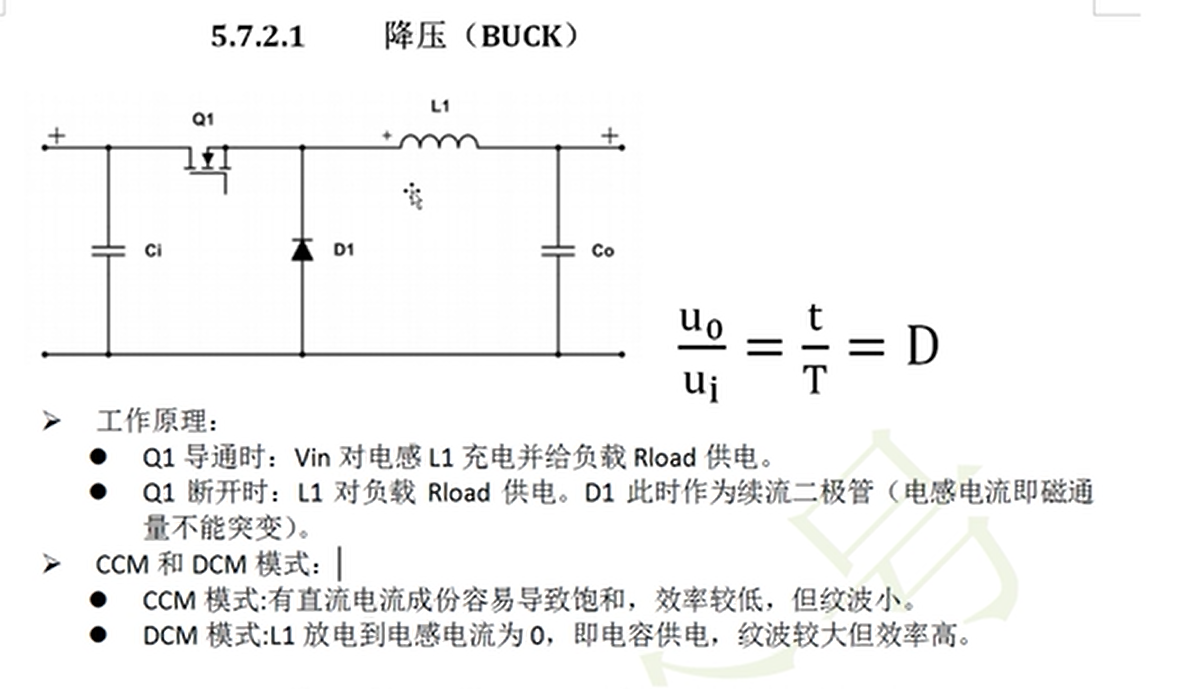

1、降压BUCK电路（正激）

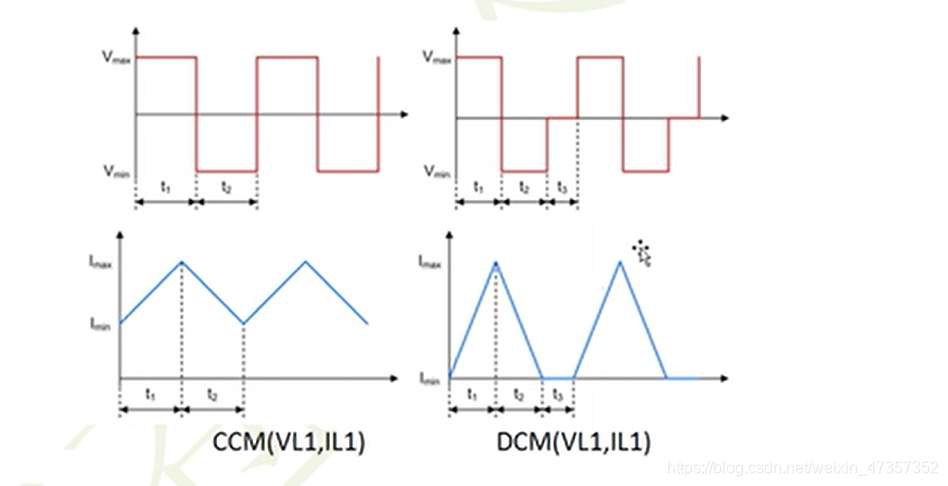

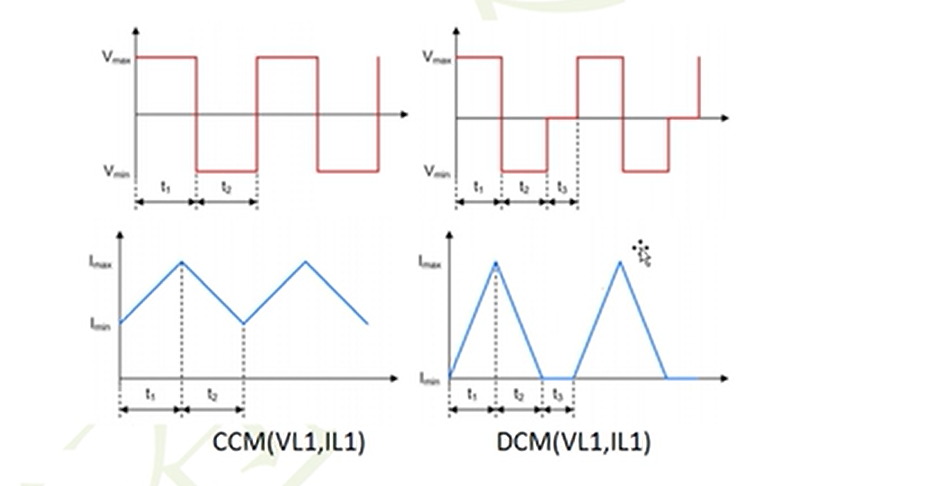

连续模式（CCM）和断续模式（DCM）的波形图

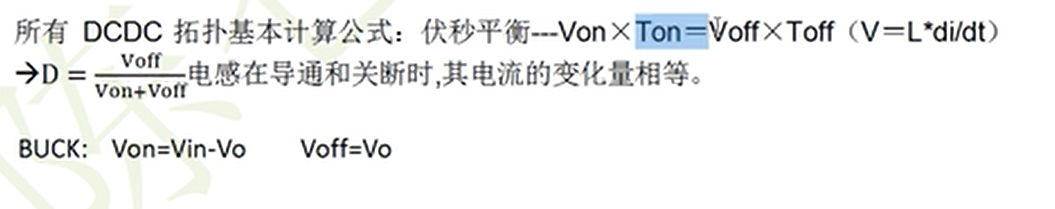

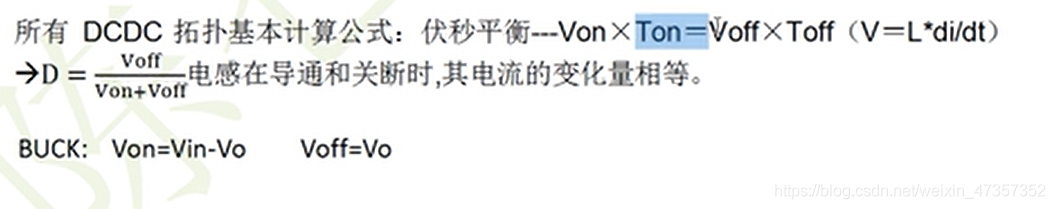

这里的Von和Voff表示电感的开通和关断电压

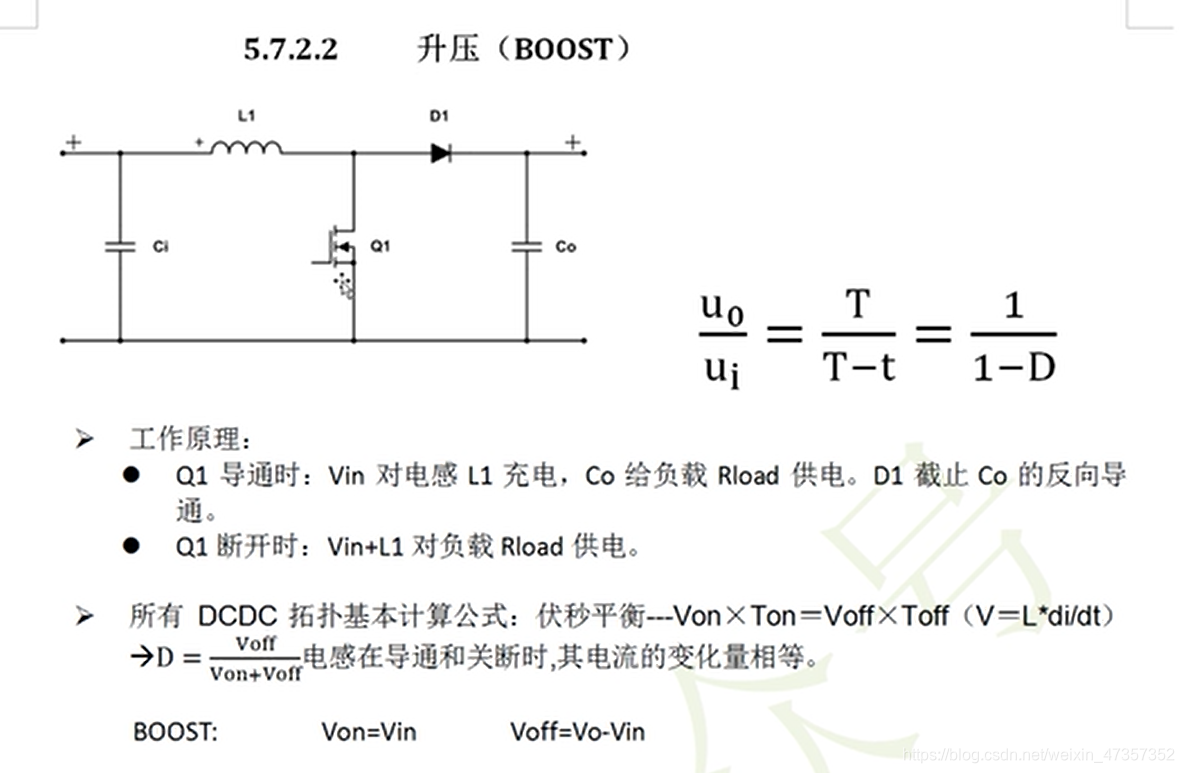

2、升压BOOST电路

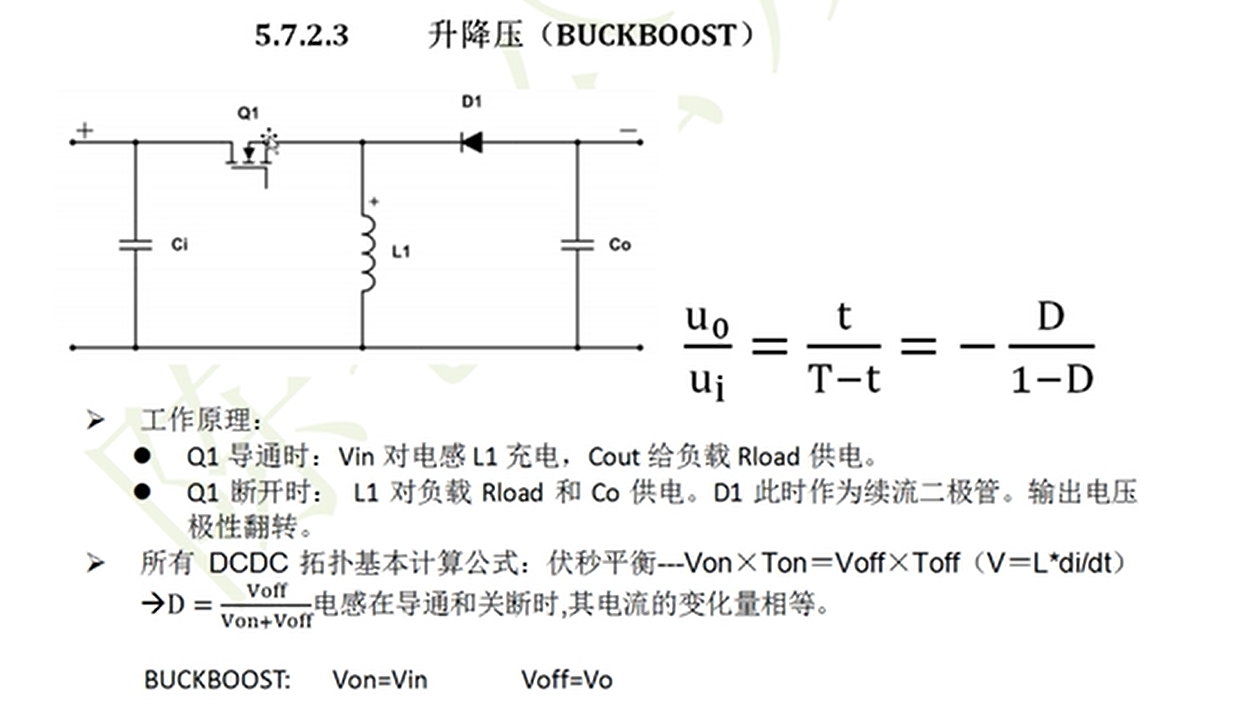

3、升降压 BUCK/BOOST变换器
由公式可之，当占空比小于0.5的时候为降压，当占空比大于0.5时为升压
