1 HBase系统架构

Client职责

1、HBase有两张特殊表：

• .META.：记录用户所有表拆分出来的Region映射信息，.META可以有多个Region
• -ROOT-：记录了.META.表的Region信息，-ROOT-只有一个Region，无论如何都不会分裂split

2、Client访问用户数据前需要首先访问Zookeeper，找到-ROOT-表的Region所在的服务器位置，然后访问-ROOT-表，接着访问META表，最后才能找到用户数据的服务器位置去访问，中间需要多次网络操作，不过client端会做cache缓存

Zookeeper职责

1. Zookeeper为HBase提供Failover机制，选举Master，避免单点Master故障问题
2. 存储所有Region的寻址入口：-ROOT-表的位置信息
3. 实时监控RegionServer的状态，将RegionServer的上线和下线信息实时通知给Master
4. 存储HBase的Schema，包括有哪些Table，每个Table有哪些Column Family

HBase的元数据有两种：

1. HBase中的表的相关信息，主要指表名、列簇的定义等，Master来管理
2. 所有用户表的region的位置信息，这种数据也称之为元数据；存储在meta表，meta表由多个region组成，这些region也会分散到各个RegionServer去存储

Master职责

1. 为RegionServer分配Region
2. 负责RegionServer的负载均衡
3. 发现失效的RegionServer并重新分配其上的Region
4. HDFS上的垃圾文件（HBase）回收
5. 处理Schema更新请示（表的创建、删除、修改、列簇的增加等等）
   • 这些schema的数据都是存储在Zookeeper，但是Master负责更新
   • 如果涉及表的创建、修改、删除等操作，Master宕机了就没法做，但是数据的插入和查询还是可以继续

RegionServer职责

1. RegionServer维护Master分配给它的Region，处理对这些Region的IO请求
2. 负责和底层的文件系统HDFS的交互，存储数据到HDFS；每个RegionServer内部有一个客户端（DataNode的代理），负责把数据写入HDFS
3. 负责Store的HFile的合并Compact工作 + Split工作
4. RegionSever负责Split在运行过程中变得过大的Region，负责Compact操作

总结

1. Client访问HBase上数据 的过程中并不需要Master参与（寻址访问Zookeeper和RegionServer，数据读写访问RegionServer），Master仅仅维护着Table和Region的元数据 信息，负载很低
2. META存的是所有的Region位置信息，那么RegionServer当中Regoin在进行分裂之后的新产生的Region，是由Master来决定发到哪个RegionServer，这就由Master来决定发到哪个RegionServer；这意味着，只有Master知道new Region的位置信息，由Master来管理.META.这个表当中的数据的CRUD

如果master宕机了，那些事情不能做：

1、创建，修改，删除，表
2、负责均衡不能做
3、split不能做了。

那些操作能继续做呢？

1、读数据
2、写数据

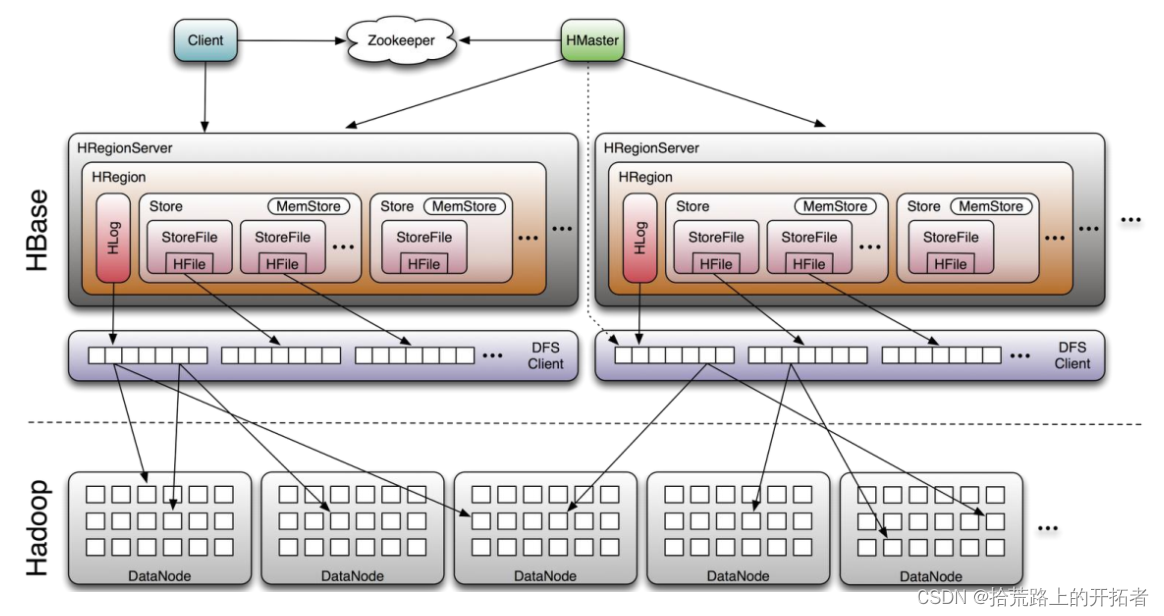

2 物理存储

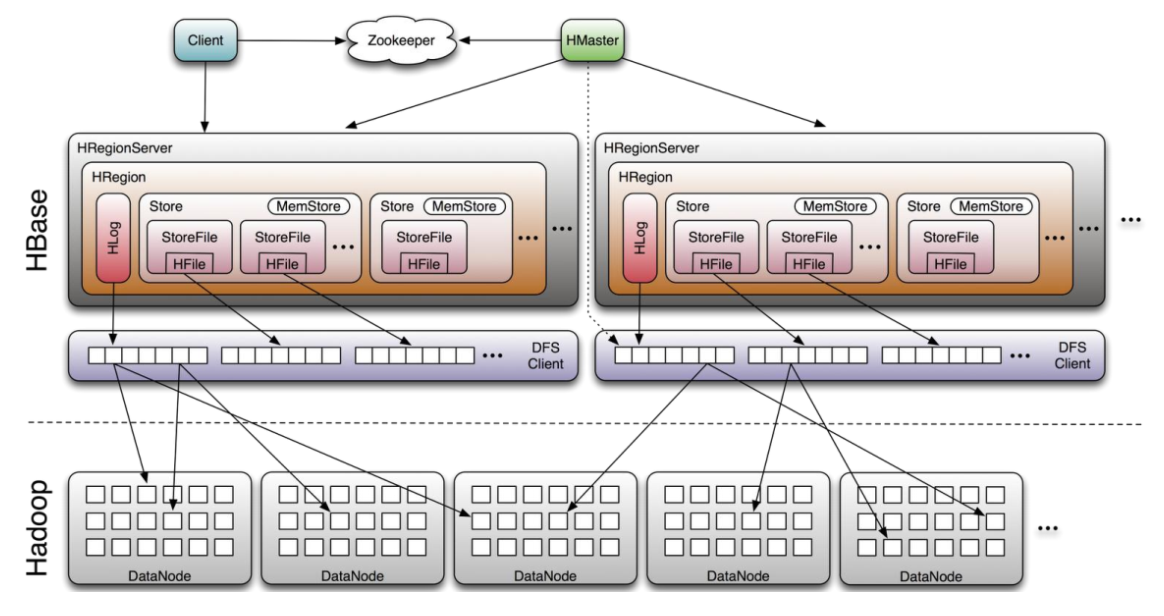

2.1 整体物理结构

 要点知识：

1. Table中的所有行都按照Rowkey的字典序排列，hbase的一个rowkey就对应一行数据
2. Table在行的方向上分割为多个HRegion
3. HRegion按大小分割的（默认10G），每个表一开始只有一个HRegion，随着数据不断插入表，HRegion不断增大，当增大到一个阀值的时候，HRegion就会等分为两个新的HRegion。当表中的行不断增多，就会有起来越多的HRegion
4. HRegion是HBase中分布式存储和负载均衡的最小单元。最小单元就表示不同的HRegion可以分布在不同的HRegionServer上，但一个HRegion是不会拆分到多个server上
5. HRegion虽然是负载均衡的最小单元，但并不是物理存储的最小单元。事实上，HRegion由一个或者多个Store组成，每个Store保存一个Column Family。每个Store又由一个MemStore和0至多个StoreFile组成

2.2 StoreFile和HFile结构

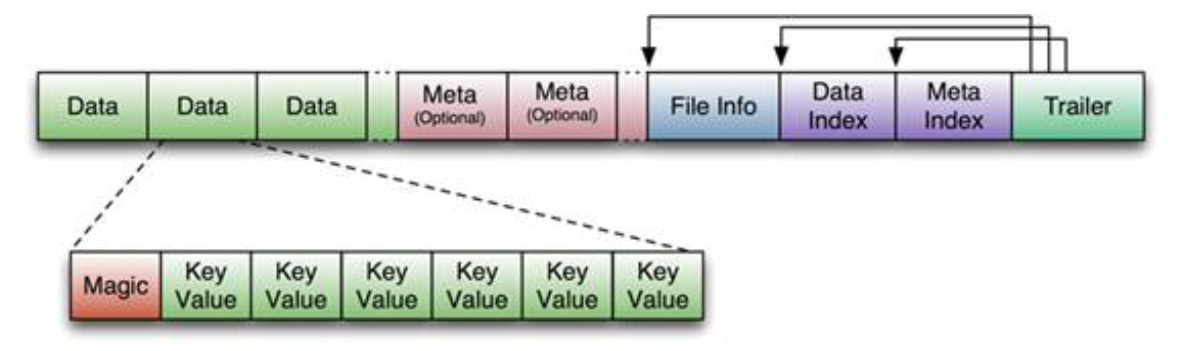

StoreFile 以 HFile 格式保存在 HDFS 上，请看下图 HFile 的数据组织格式：

 首先 HFile 文件是不定长的，长度固定的只有其中的两块：Trailer 和 FileInfo。
正如图中所示：
Trailer中有指针指向其他数据块的起始点。
FileInfo中记录了文件的一些Meta信息，例如：AVG_KEY_LEN, AVG_VALUE_LEN, LAST_KEY,COMPARATOR, MAX_SEQ_ID_KEY等。

1. Data Block 段–保存表中的数据，这部分可以被压缩。
2. Meta Block 段 (可选的)–保存用户自定义的key-value对，可以被压缩。
3. File Info 段–HFile的元信息，不被压缩，用户也可以在这一部分添加自己的元信息。
4. Data Block Index 段–Data Block的索引。每条索引的key是被索引的block的第一条记录的key。
5. Meta Block Index段 (可选的)–Meta Block的索引。
6. Trailer段–这一段是定长的。保存了每一段的偏移量，读取一个HFile时，会首先读取Trailer，Trailer保存了每个段的起始位置(段的Magic Number用来做安全check)，然后，DataBlock Index会被读取到内存中，这样，当检索某个key时，不需要扫描整个HFile，而只需从内存中找到key所在的block，通过一次磁盘IO将整个block读取到内存中，再找到需要的key。DataBlock Index采用LRU机制淘汰

HFile的Data Block，Meta Block通常采用压缩方式存储，压缩之后可以大大减少网络IO和磁盘IO，随之而来的开销是需要花费cpu进行压缩和解压缩；目标HFile的压缩支持两种方式：Gzip，LZO

Data Index和Meta Index块记录了每个Data块和Meta块的起始点。

Data Block是HBase I/O的基本单元，为了提高效率，HRegionServer中有基于LRU的Block Cache机制。每个Data块的大小可以在创建一个Table的时候通过参数指定，大号的Block有利于顺序Scan，小号Block利于随机查询。 每个Data块除了开头的Magic以外就是一个个KeyValue对拼接而成，Magic内容就是一些随机数字，目的是防止数据损坏。

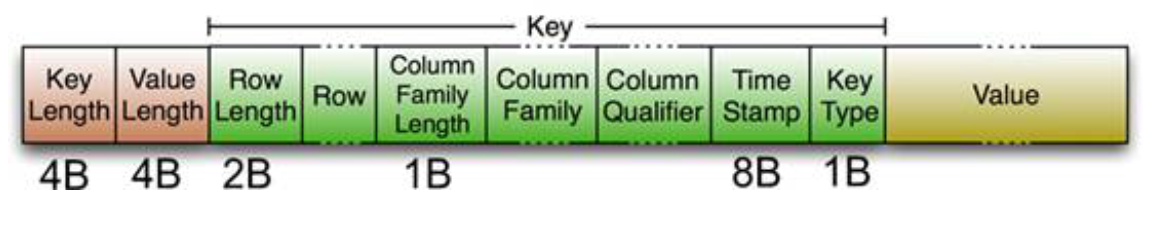

HFile里面的每个KeyValue对就是一个简单的byte数组。但是这个byte数组里面包含了很多项，并且有固定的结构。我们来看看里面的具体结构

rowkey, cf, qualifier, timestamp, value
这四个字段的长度 + Cell的类型（Put/Delete）

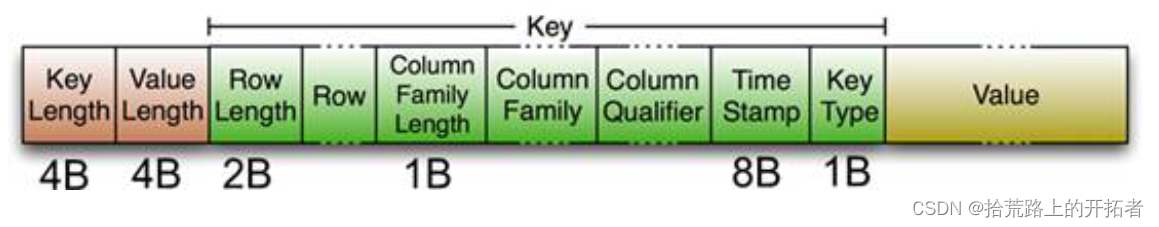

 开始是两个固定长度的数值，分别表示Key的长度和Value的长度。紧接着是Key，开始是固定长度的数值，表示RowKey的长度，紧接着是 RowKey，然后是固定长度的数值，表示Family的长度，然后是Family，接着是Qualifier，然后是两个固定长度的数值，表示TimeStamp和KeyType（Put/Delete）。Value部分没有这么复杂的结构，就是纯粹的二进制数据了。

2.3 MemStore和StoreFile

一个HRegion由多个Store组成，每个Store包含一个列簇的所有数据。

Store包括位于内存的一个MemStore和位于硬盘的多个StoreFile组成

写操作先写入MemStore，当MemStore中的数据量达到某个阈值，HRegionServer启动flushcache进程进入StoreFile，每次写入形成单独一个HFile。

当总StoreFile大小超过一定阈值后，会把当前的Region分割成两个，并由HMaster分配给相应的RegionServer，实现负载均衡。

Client检索数据时，先在MemStore找，找不到再找StoreFile。

2.4 HLog & WAL

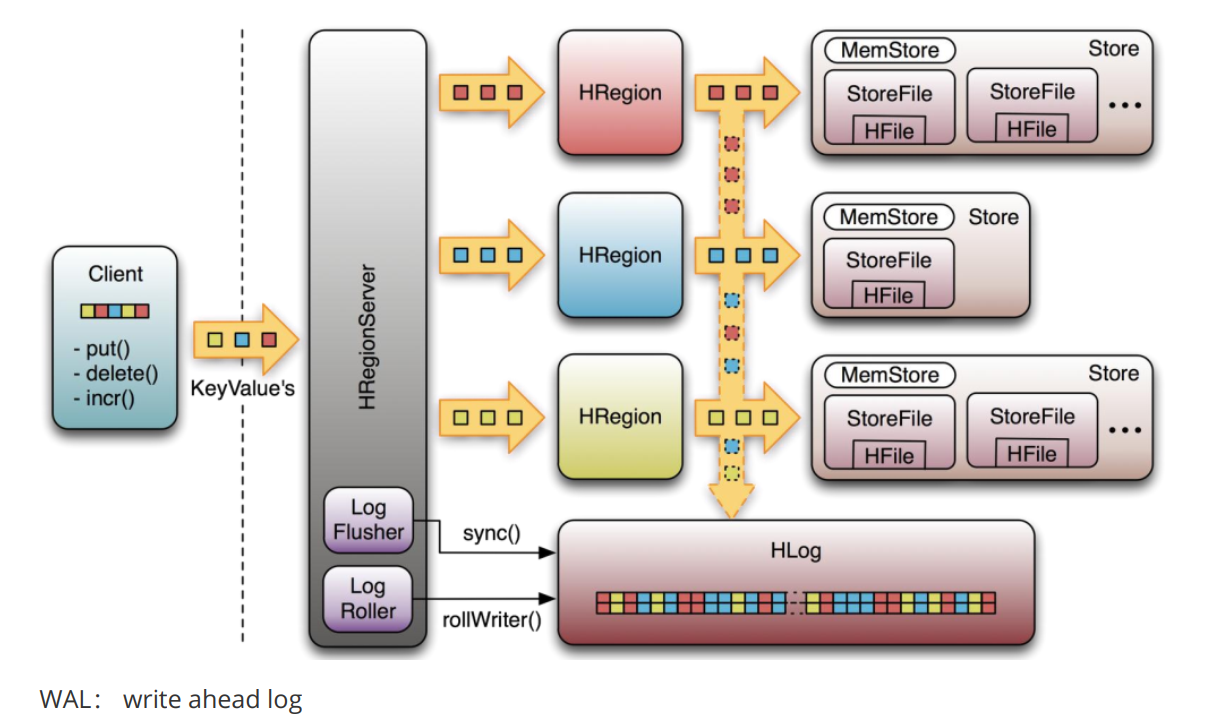

WAL意为Write Ahead Log，类似MySQL中的binlog，用来做灾难恢复之用，HLog记录数据的所有变更，一旦数据修改，就可以从Log中进行恢复。

HBase采用类LSM的架构体系，数据写入并没有直接写入数据 文件 ，而是会先写入缓存（MemStore），在满足一定条件下缓存数据再会异步flush到硬盘。为了防止数据写入缓存之后不会因为RegionServer进程发生异常导致数据丢失，在写入缓存之前会首先将数据 顺序写入HLog中。如果不幸一旦发生RegionServer宕机或者其它异常，这种设计可以从HLog中进行日志回话进行数据补救，保证数据不丢失。HBase故障恢复的最大看点就在于如何通过HLog回话补救丢失的数据。

WAL(Write-Ahead Logging)是一种高效的日志算法，几乎是所有非内存数据库提升写性能的不二法门，基本原理是在数据写入之前首先顺序写入日志，然后再写入缓存，等到缓存写满之后统一落盘。之所以能够提升写性能，是因为WAL将一次随机写转化为了一次顺序写加一次内存写。提升写性能的同时，WAL可以保证数据的可靠性，即在任何情况下数据不丢失。假如一次写入完成之后发生了宕机，即使所有缓存中的数据丢失，也可以通过恢复日志还原出丢失的数据。

每个Region Server维护一个HLog，而不是每个Region一个。这样不同region(来自不同table)的日志会混在一起，这样做的目的是不断追加单个文件相对于同时写多个文件而言，可以减少磁盘寻址次数，因此可以提高对table的写性能。带来的麻烦是，如果一台region server下线，为了恢复其上的Region，需要将RegionServer上的log进行拆分，然后分发到其它RegionServer上进行恢复。

1. HLog Sequence File 的Key是HLogKey对象，HLogKey中记录了写入数据的归属信息，除了table和region名字外，同时还包括 sequence number和timestamp，timestamp是”写入时间”，sequencenumber的起始值为0，或者是最近一次存入文件系统中sequence number。
2. HLog Sequece File的Value是HBase的KeyValue对象，即对应HFile中的KeyValue

3 寻址机制

3.1 老的Region寻址机制

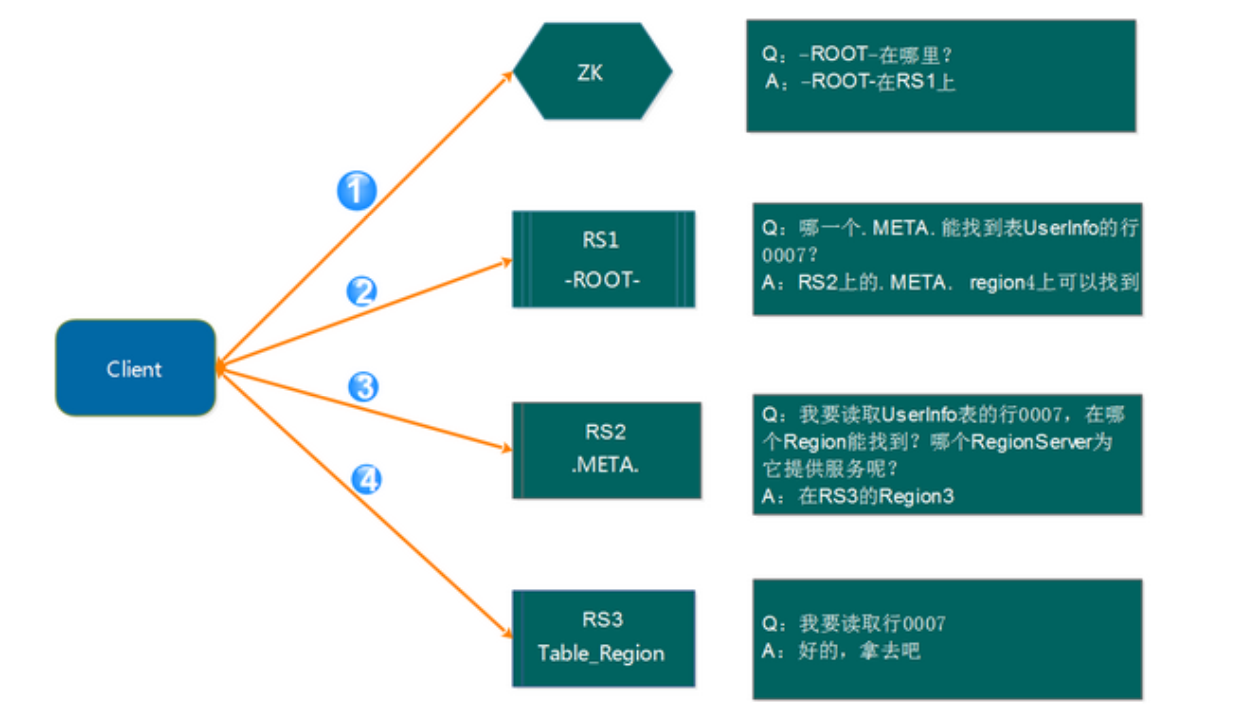

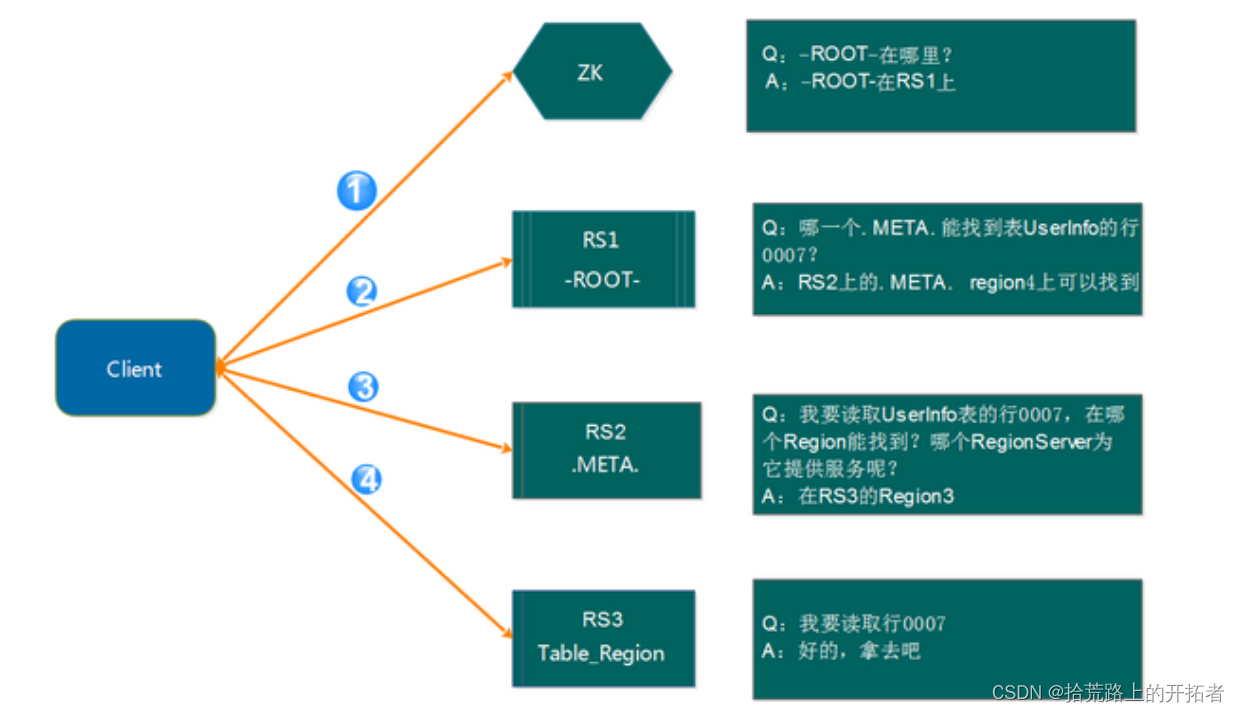

在HBase-0.96版本以前，HBase有两个特殊的表，分别是-ROOT-表和.META.表，其中-ROOT-的位置存储在ZooKeeper中，-ROOT-本身存储了.META. Table的RegionInfo信息，并且-ROOT-不会分裂，只有一个Region。而.META.表可以被切分成多个Region。读取的流程如下图所示：

• 第1步：Client请求ZooKeeper获得-ROOT-所在的RegionServer地址
• 第2步：Client请求-ROOT-所在的RS地址，获取.META.表的地址，Client会将-ROOT-的相关信息cache下来，以便下一次快速访问
• 第3步：Client请求.META.表的RegionServer地址，获取访问数据所在RegionServer的地址，Client会将.META.的相关信息cache下来，以便下一次快速访问
• 第4步：Client请求访问数据所在RegionServer的地址，获取对应的数据

从上面的路径我们可以看出，用户需要3次请求才能直到用户Table真正的位置，这在一定程序带来了性能的下降。在0.96之前使用3层设计的主要原因是考虑到元数据可能需要很大。但是真正集群运行，元数据的大小其实很容易计算出来。在BigTable的论文中，每行METADATA数据存储大小为1KB左右，如果按照一个Region为128M的计算，3层设计可以支持的Region个数为2^34个，采用2层设计可以支持2^17（131072）。那么2层设计的情况下一个集群可以存储4P的数据。这仅仅是一个Region只有128M的情况下。如果是10G呢? 因此，通过计算，其实2层设计就可以满足集群的需求。因此在0.96版本以后就去掉了-ROOT-表了。

3.2 新的Region寻址方式

如上面的计算，2层结构其实完全能满足业务的需求，因此0.96版本以后将-ROOT-表去掉了。如下图所示：

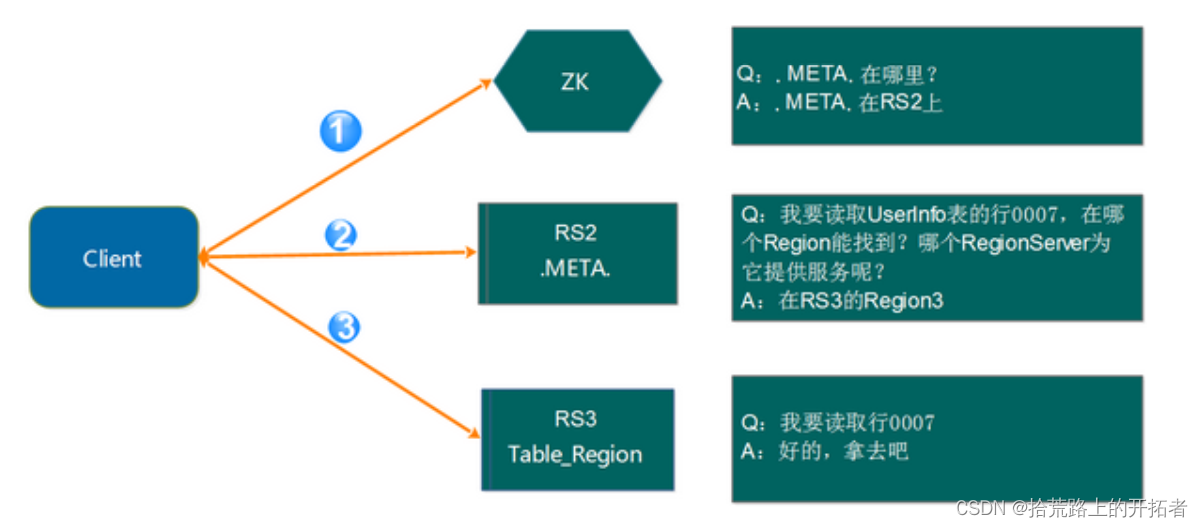

• 第1步：Client请求ZooKeeper获取.META.所在的RegionServer的地址。
• 第2步：Client请求.META.所在的RegionServer获取访问数据所在的RegionServer地址，Client会将.META.的相关信息cache下来，以便下一次快速访问。
• 第3步：Client请求数据所在的RegionServer，获取所需要的数据。

这里还有一个问题需要说明，那就是Client会缓存.META.的数据，用来加快访问，既然有缓存，那它什么时候更新？如果.META.更新了，比如Region1不在RerverServer2上了，被转移到了RerverServer3上。Client的缓存没有更新会有什么情况？

其实，Client的元数据缓存不更新，当.META.的数据发生更新。如上面的例子，由于Region1的位置发生了变化，Client再次根据缓存去访问的时候，会出现错误，当出现异常达到重试次数后就会去.META.所在的RegionServer获取最新的数据，如果.META.所在的RegionServer也变了，Client就会去ZooKeeper上获取.META.所在的RegionServer的最新地址。

4 读写过程

4.1 读请求过程

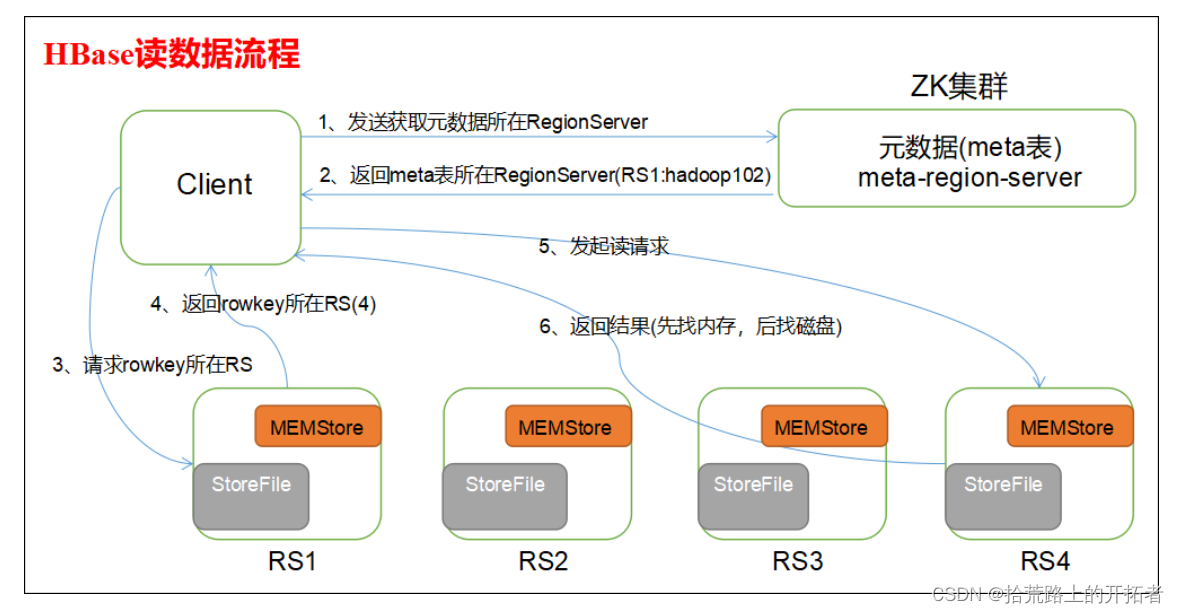

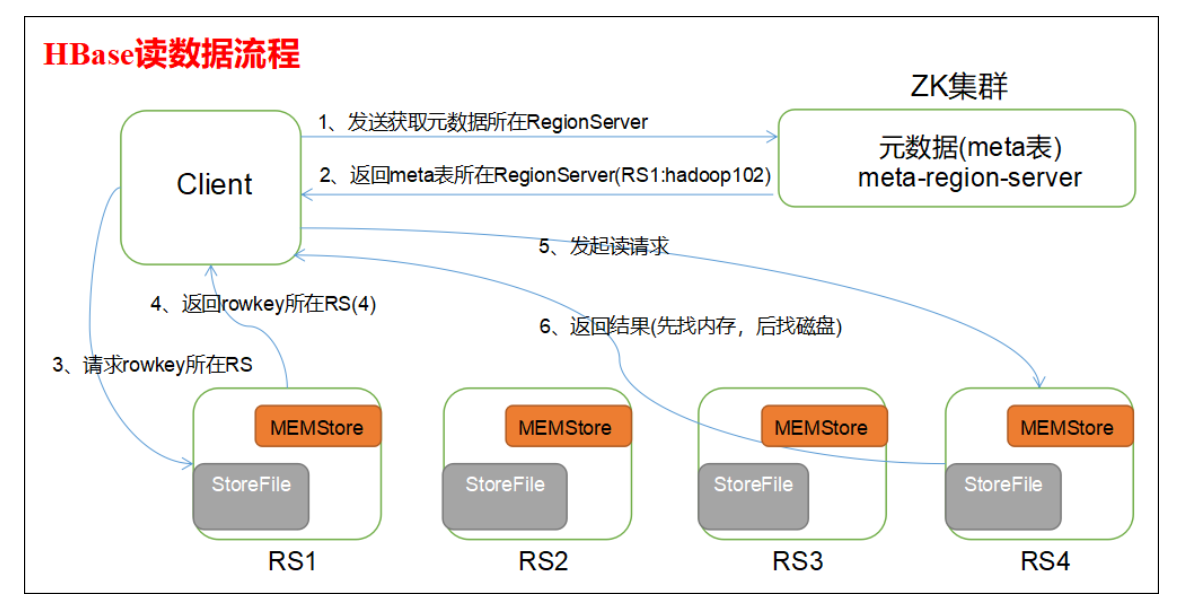

 详细步骤：

1. 客户端通过Zookeeper以及-ROOT表和.META.表找到目标数据所在的RegionServer（就是数据所在的Region的主机地址）
2. 联系RegionServer查询目标数据
3. RegionServer定位到目标数据所在的Region，发出查询请求
4. Region先在MemStore中查找，命中则返回
5. 如果在MemStore中找不到，则在StoreFile中扫描

1. 先从MemStore找数据 ，如果没有找到
2. 从blockcache找数据，如果也没有找到（布隆过滤器）
3. 从HFile当中，HFile也是一种精妙设计的结果，扫描起来也不会特别慢

HBase的单个key的扫描速度和Table的数据规模没有关系

4.2 写请求过程

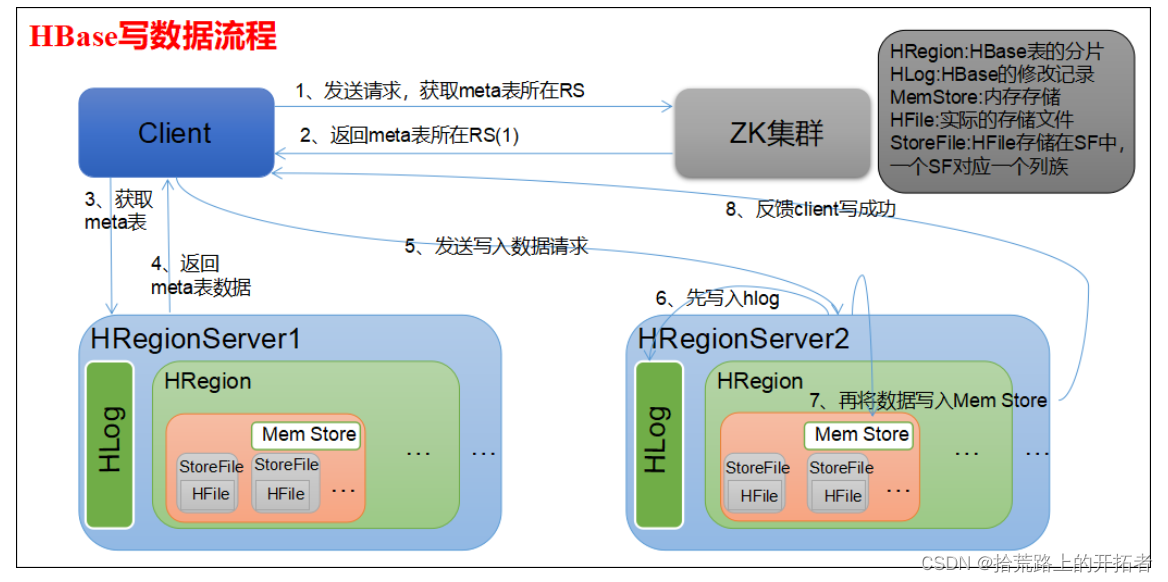

1. Client先根据RowKey找到对应的Region所在的RegionServer
2. Client向RegionServer提交写请求
3. RegionServer找到目标Region
4. Region检查数据 是否与Schema一致
5. 如果客户端没有指定版本，则获取当前系统时间作为数据版本
6. 将更新写入WAL Log
7. 将更新写入MemStore
8. 判断MemStore是否需要Flush为StoreFile文件

 写入数据的前提：需要保证该张表是按照RowKey有序的

Hbase在做数据插入操作时，首先要找到RowKey所对应的的Region，怎么找到的？其实这个简单，因为.META.表存储了每张表每个Region的起始RowKey了。

4.3 Region的Split和Compact

数据在更新时首先写入HLog（WAL Log），再写入内存（MemStore）中，MemStore（ConcurrentSkipListMap，优点就是增删改查key-value效率都很高）中的数据是排序的当MemStore累计到一定阈值（默认是128M，局部控制）时，就会创建一个新的MemStore，并且将老的MemStore添加到flush队列，由单独的线程flush到磁盘上，成为一个StoreFile。与此同时，系统会在ZooKeeper中记录一个redo point，表示这个时刻之前的变更已经持久化了。当系统出现意外时，可能导致内存（MemStore）中的数据丢失，此时使用HLog（WAL Log）来恢复checkpoint之后的数据。

MemStore执行flush操作的触发条件：

1. 全局内存控制：当所有memstore占整个heap的最大比例的时候，会触发刷盘的操作。这个参数是hbase.regionserver.global.memstore.upperLimit，默认为整个heap内存的40%。这个全局的参数是控制内存整体的使用情况，但这并不意味着全局内存触发的刷盘操作会将所有的MemStore都进行输盘，而是通过另外一个参数hbase.regionserver.global.memstore.lowerLimit来控制，默认是整个heap内存的35%。当flush到所有memstore占整个heap内存的比率为35%的时候，就停止刷盘。这么做主要是为了减少刷盘对业务带来的影响，实现平滑系统负载的目的。
2. 局部内存控制：当MemStore的大小达到hbase.hregion.memstore.flush.size大小的时候会触发刷盘，默认128M大小
3. HLog的数量：前面说到HLog为了保证HBase数据的一致性，那么如果HLog太多的话，会导致故障恢复的时间太长，因此HBase会对HLog的最大个数做限制。当达到HLog的最大个数的时候，会强制刷盘。这个参数是hase.regionserver.max.logs，默认是32个
4. 手动操作：可以通过HBase Shell或者Java API手工触发flush的操作

HBase的三种默认的Split策略：

1. ConstantSizeRegionSplitPolicy 常数数量
2. IncreasingToUpperBoundRegionSplitPolicy 递增上限
3. SteppingSplitPolicy 步增上线

StoreFile是只读的，一旦创建后就不可以再修改。因此HBase的更新/修改其实是不断追加的操作。当一个Store中的StoreFile达到一定的阈值后，就会进行一次合并（minor_compact, major_compact），将对同一个key的修改合并到一起，形成一个大的StoreFile，当StoreFile的大小达到一定阈值后，又会对StoreFile进行split，等分为两个StoreFile。由于对表的更新是不断追加的，compact时，需要访问Store中全部的StoreFile和MemStore，将它们按RowKey进行合并，由于StoreFile和MemStore都是经过排序的，并且StoreFile带有内存中索引，合并的过程还是比较快。

Minor_Compact 和 Major_Compact 的区别：

1. Minor操作只用来做部分文件的合并操作以及包括minVersion=0并且设置ttl的过期版本清理，不做任何删除数据、多版本数据的清理工作。
2. Major操作是对Region下的HStore下的所有StoreFile执行合并操作，最终的结果是整理合并出一个文件。

Client写入 -> 存入MemStore，一直到MemStore写满 -> Flush成一个StoreFile，直至增长到一定阈值 -> 触发Compact合并操作 -> 多个StoreFile合并成一个StoreFile，同时进行版本合并和数据删除 -> 当StoreFile Copact后，逐步形成越来越大的StoreFile -> 单个StoreFile大小超过一定阈值后，触发Split操作，把当前Region Split成2个Region，Region会下线，新Split出的2个孩子Region会被HMaster分配到相应的HRegionServer上，使原先1个Region的压力得以分流到2个Region上。由此过程可知，HBase只是增加数据，所有的更新和删除操作，都晨Compact阶段做的，所以，用户写操作只需要进入到内存即可立即返回，从而保证I/O高性能。
