文件准备

以一个二分频模块为例演示Verdi的最简单使用方式。

ClockDiv.v

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 10/13/2020
// Design Name: Sniper
// Module Name: ClockDiv
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//

module ClockDiv(
    input clk,
    input rst_n,
	output reg clk_div
);

always@(posedge clk or negedge rst_n)
begin
	if(!rst_n)
		clk_div <= 1'b0;
	else
		clk_div <= ~clk_div;
end

endmodule

tb_ClockDiv.v （注意其中生成.fsdb文件的部分）

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 10/13/2020
// Author Name: Sniper
// Module Name: tb_ClockDiv
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//

module tb_ClockDiv;

//input
reg clk;
reg rst_n;

//output
wire clk_div;

initial
begin
    clk = 0;
    rst_n = 0;

	#100;
	rst_n = 1;

end

//clock
always #5 clk = ~clk;

//DUT
ClockDiv DUT
(
    .clk(clk),
    .rst_n(rst_n),
    .clk_div(clk_div)
);

initial
begin
  $fsdbDumpfile("curve.fsdb");
  $fsdbDumpvars;
  $fsdbDumpon;
end

initial #1000 $finish;

endmodule

执行命令

Terminal中输入以下命令来编译文件：
（建议将命令写在shell脚本中保存为compile.sh文件，之后使用source compile.sh运行）

vcs -R ClockDiv.v tb_ClockDiv.v -P ${NOVAS_HOME}/share/PLI/VCS/linux64/novas.tab ${NOVAS_HOME}/share/PLI/VCS/linux64/pli.a -full64 -debug_all

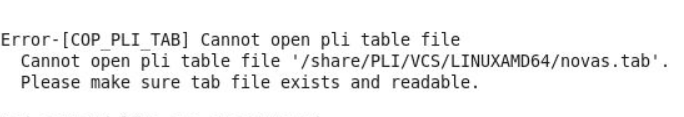

若出现以下error：

则说明未设置环境变量。

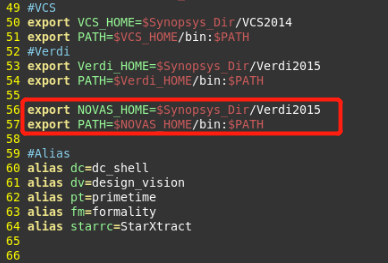

终端输入gvim ~/.bashrc 打开bashrc文件，加入以下内容

export NOVAS_HOME=$Synopsys_Dir/Verdi2015
export PATH=$NOVAS_HOME/bin:$PATH

保存并退出，终端输入source ~/.bashrc 应用修改，重新source compile.sh

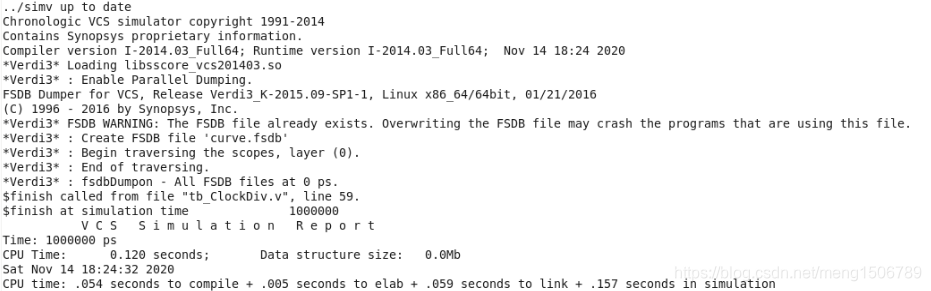

运行成功则如下所示：

查看波形

Terminal中输入verdi打开软件

verdi #只打开verdi
verdi -f file_list.f -ssf curve.fsdb #这条命令可以在打开verdi软件的过程中直接打开项目文件和波形文件
#打开file后，在文件的代码中鼠标选中要观察的信号名字，再按Ctrl+w，可以直接观察选中信号的波形

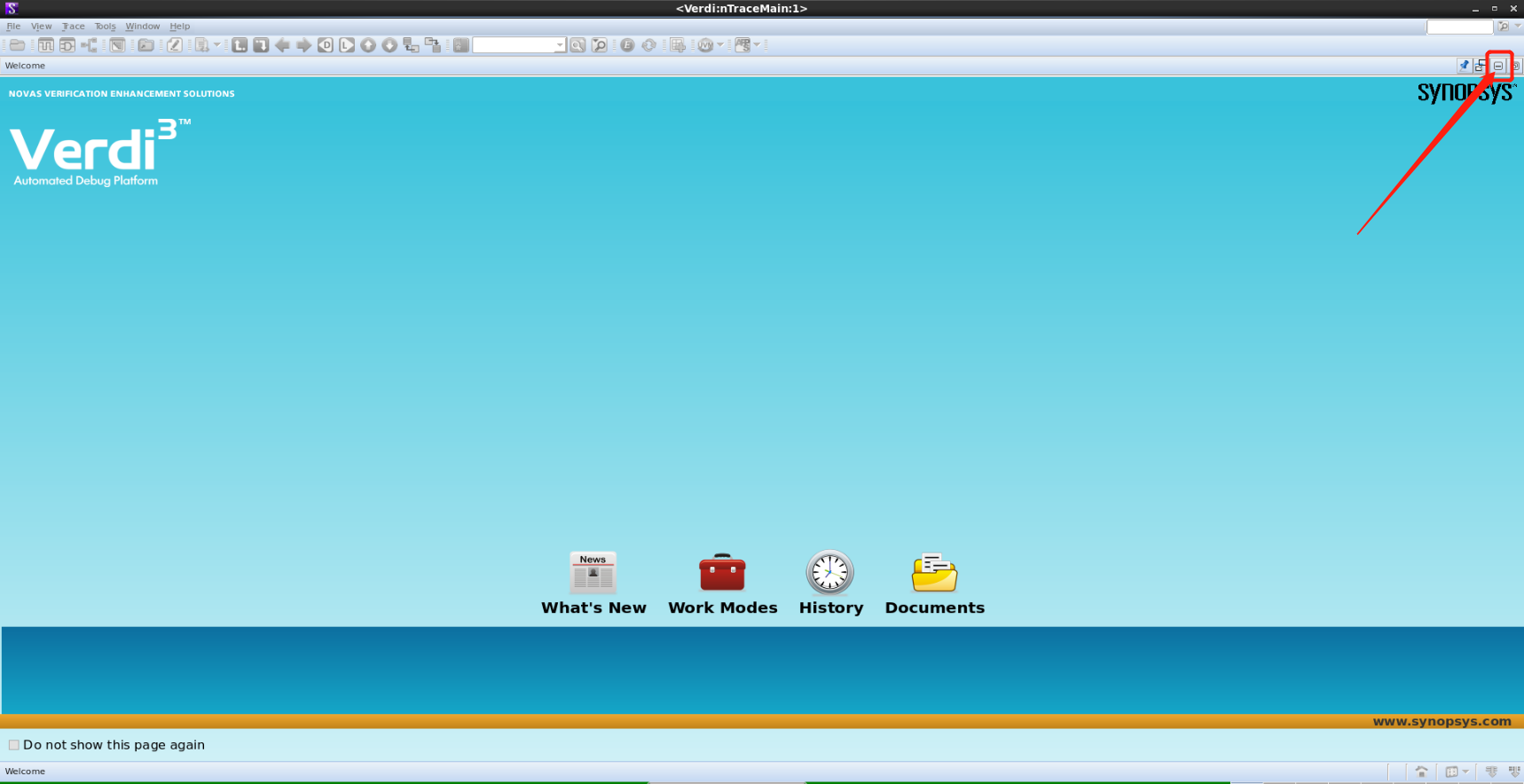

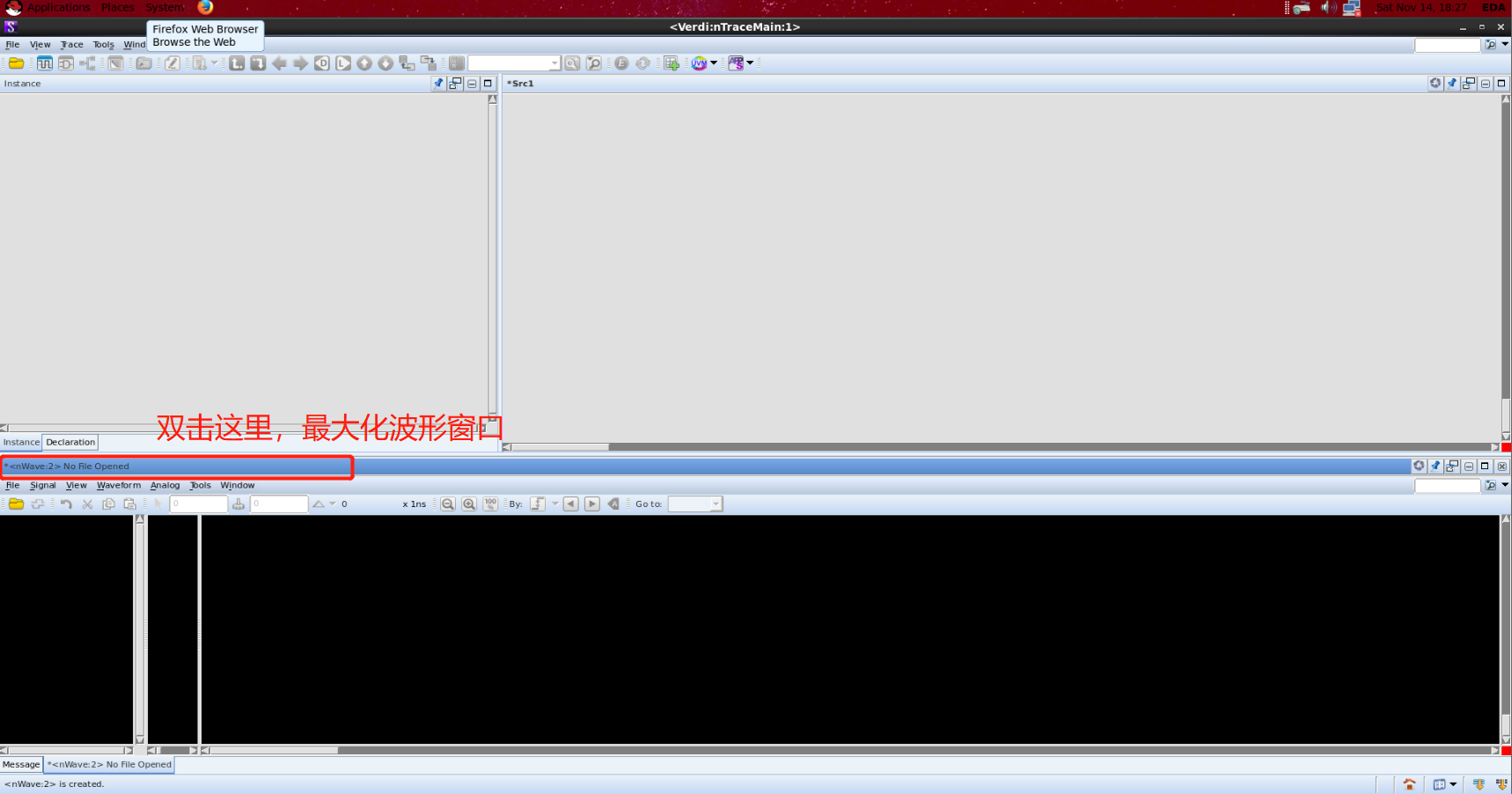

首先把欢迎界面最小化：

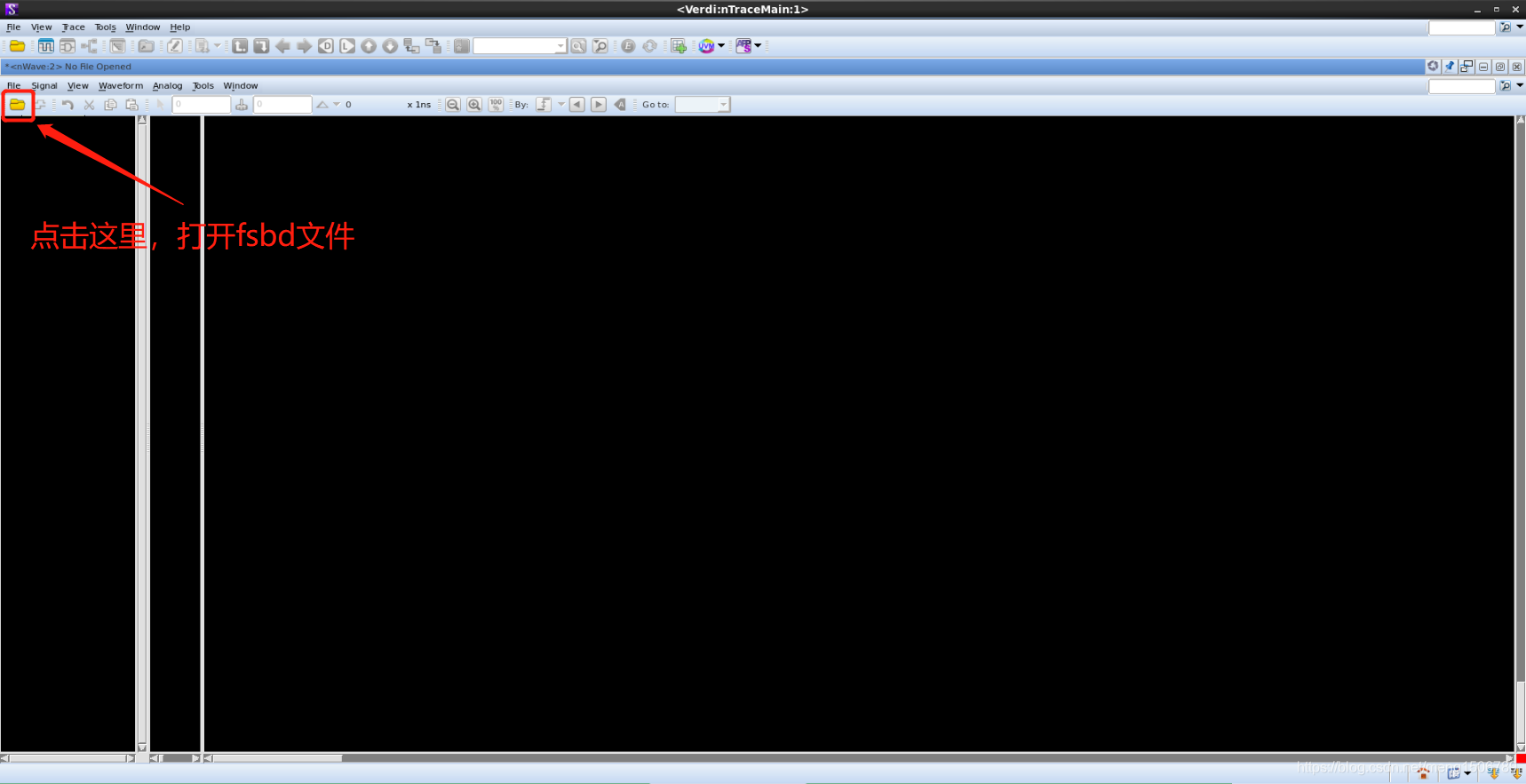

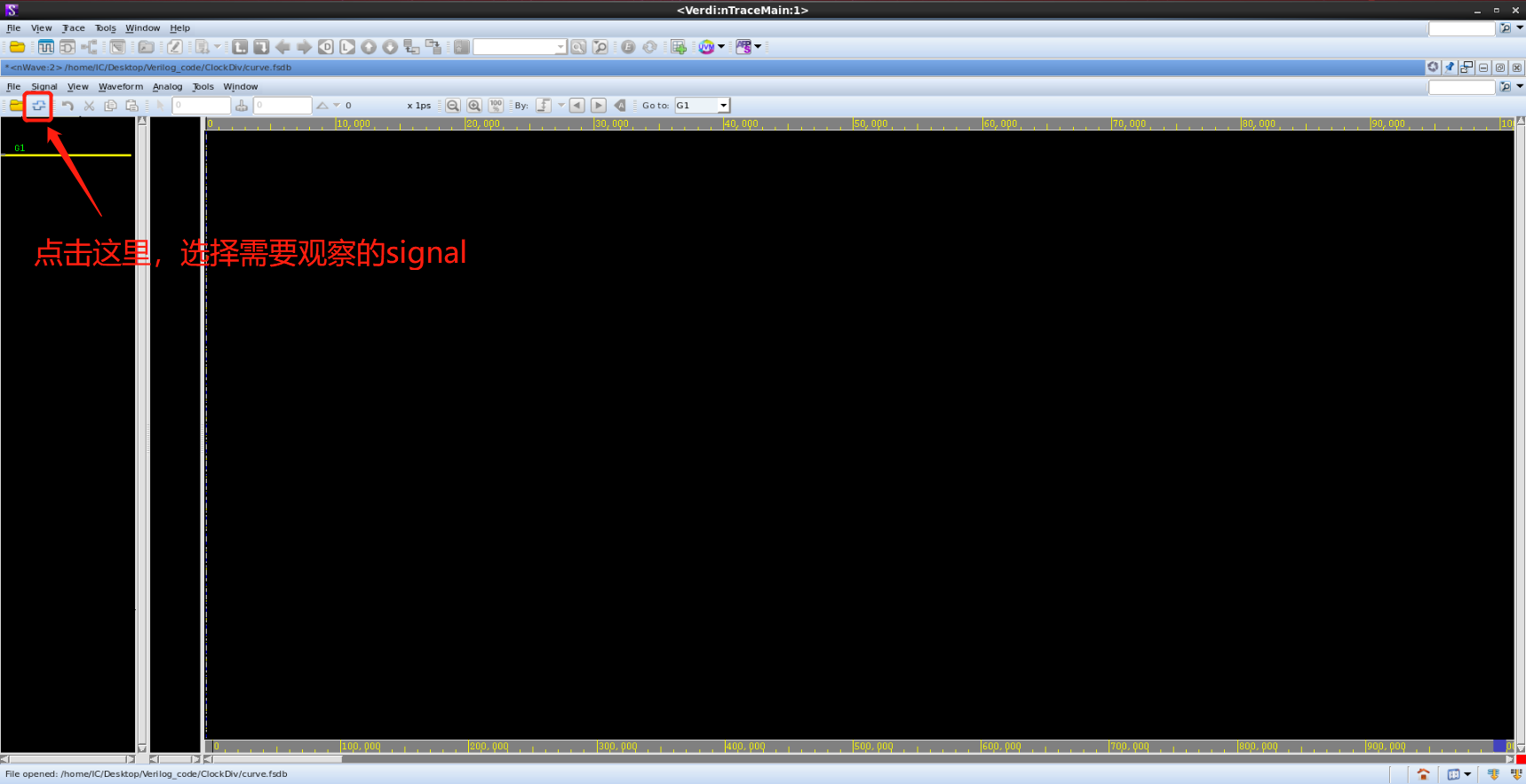

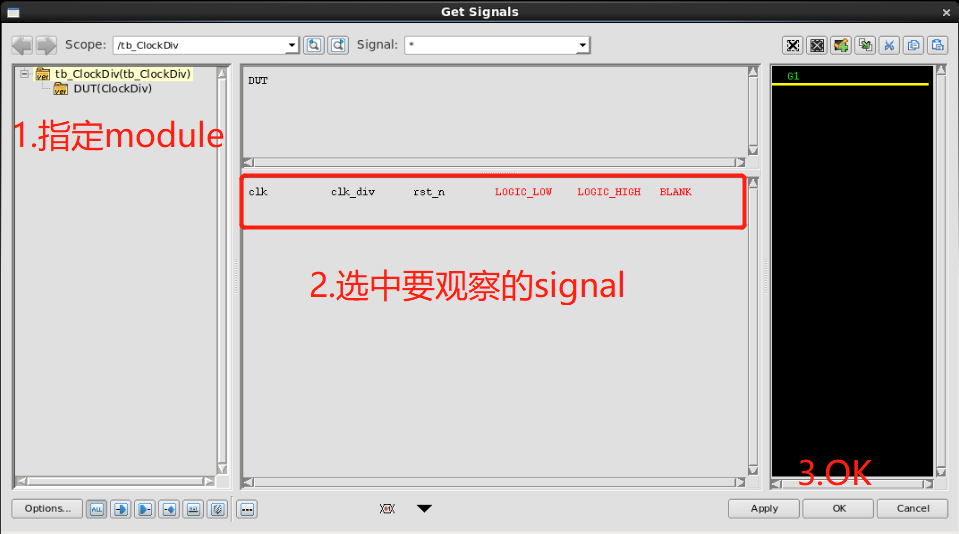

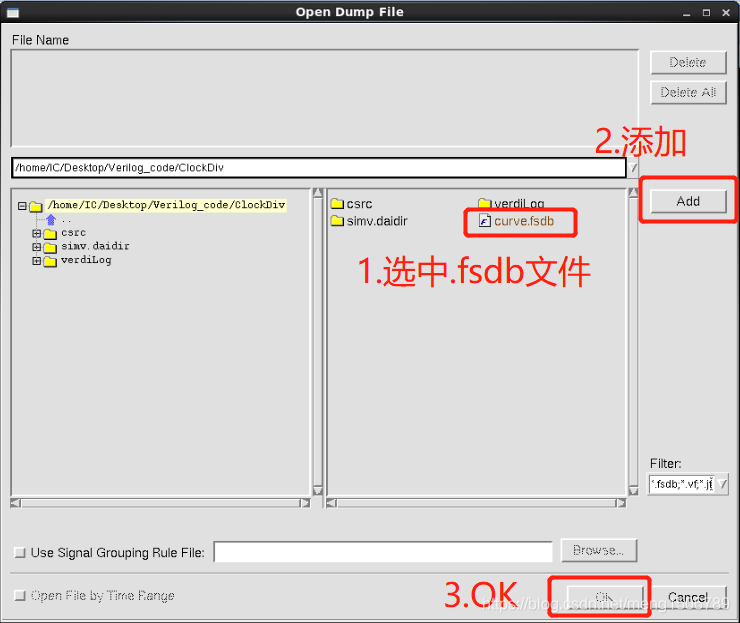

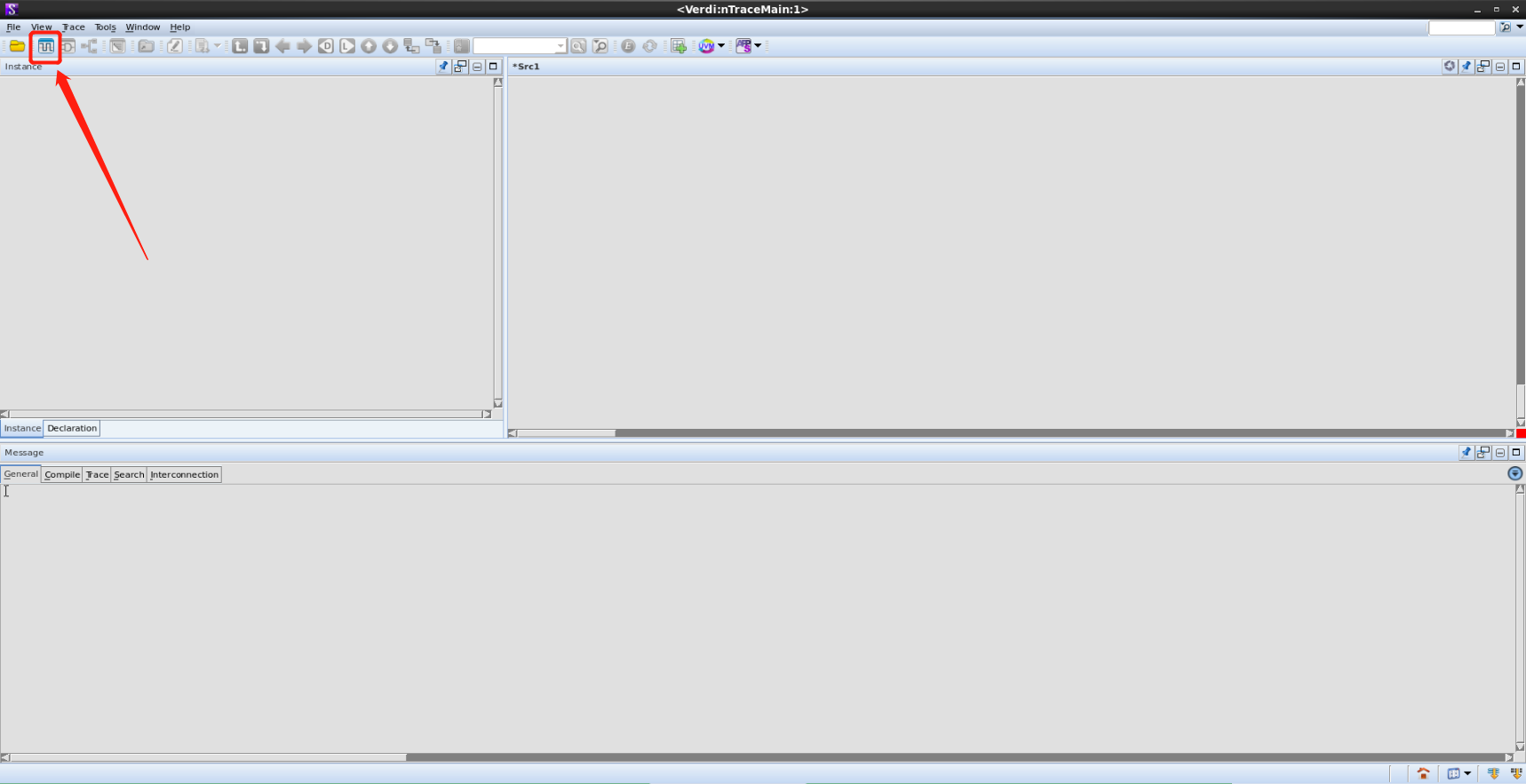

点击打开波形：

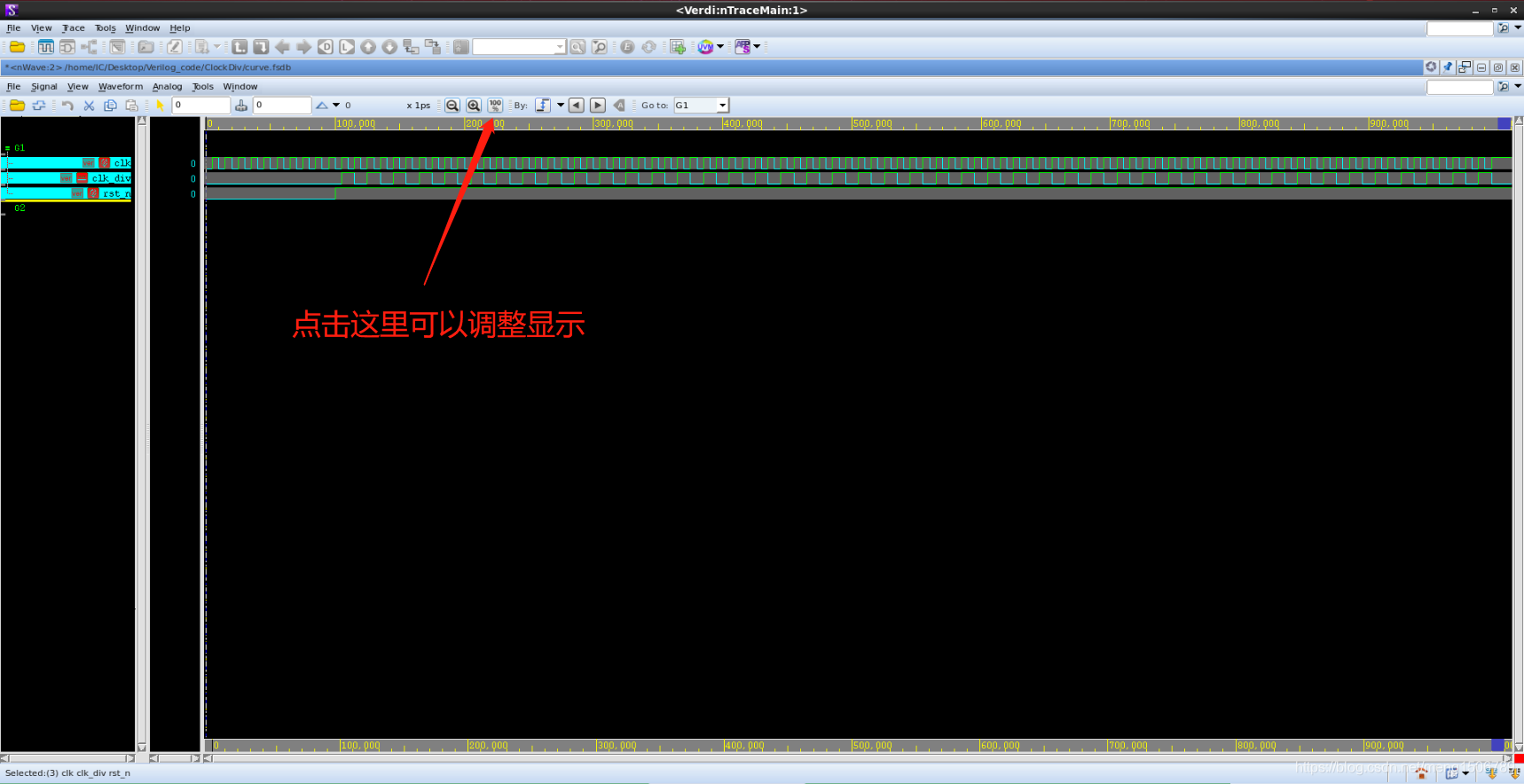

鼠标左键选中波形+拖动的方式，可以观察拖动的范围内的波形。
然后，就可以开始debug了~~

之后如果代码有更新，可以重新点击菜单view下面的New Waveform，重新导入fsdb文件和signal进行查看。
