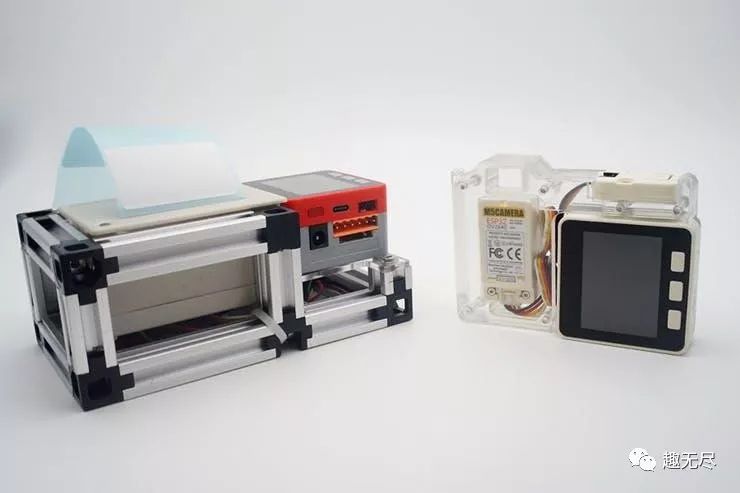

MAKER：Shasha Liu/ 译：趣无尽 今天为大家带来的是一款用热敏打印机和 M5Camera 搭建的“拍立得”，这款特殊的打印机集拍照和打印于一体，可以即时处理图像并打印出来。 这个项目是基于 M5Stack 套件制造的。M5Stack 是可扩展的微控制模块系列产品。 核心为 ESP32(240 MHz 双核 Tensilica LX6 处理器，运算能力高达 600 DMIPS)，具备 Wi-Fi/BLE 功能，内部集成了 2.0 寸 LCD、1W 扬声器、TF 读卡器、Grove 接口、高性能的 3D 天线、电池充电 IC，底部模块内部集成 150 mah 锂电池、内部总线 IO 扩展以及磁铁吸附。 产品采用 5 x 5cm 统一尺寸的可堆叠模块，通过模块组合实可现各种功能，同时也具备产品的属性，能够实现产品的快速定制，堆叠即是产品。

材料清单

硬件
M5Stack FIRE 套件(PARAM) × 1
M5Stack M5GO Lite 开发板套件 × 1
M5Stack 迷你按钮开关 × 1
1515 铝型材条50mm × 1
1515 铝型材条100mm × 1
1515 铝型材条200mm × 1
1515 铝型材条500mm × 1
1515 铝型材条1000mm × 1
1515 铝型材塑料角连接器 × 10
鱼眼镜头模块(OV2640) × 1
排线 1m × 1
排线 2m × 1
排线 50cm × 1
排线 20cm × 1
排线 10cm × 1
热敏打印机 × 1
12V DC 电源 × 1
激光切割机(通用) × 1 软件 ESP-IDF

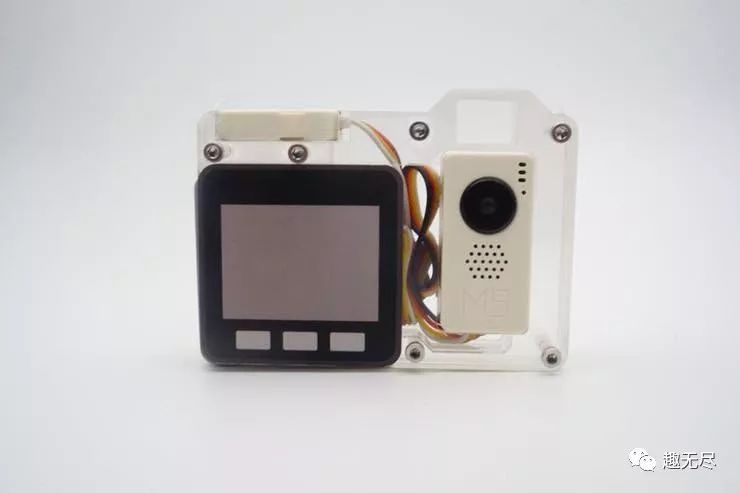

相机部件介绍

1、M5CameraF 基于 ESP32 的相机，集成了 OV2640 相机传感器和 160 度鱼眼镜头。 2、M5GO M5Stack 的核心设备之一。显示拍摄的图像并通过 UART 传输图像数据。 3、按钮 按钮输入设备。当按下按钮时，M5GO 将从相机上访问，提取图像数据并显示在屏幕上。 4、PMMA 结构 如图所示。

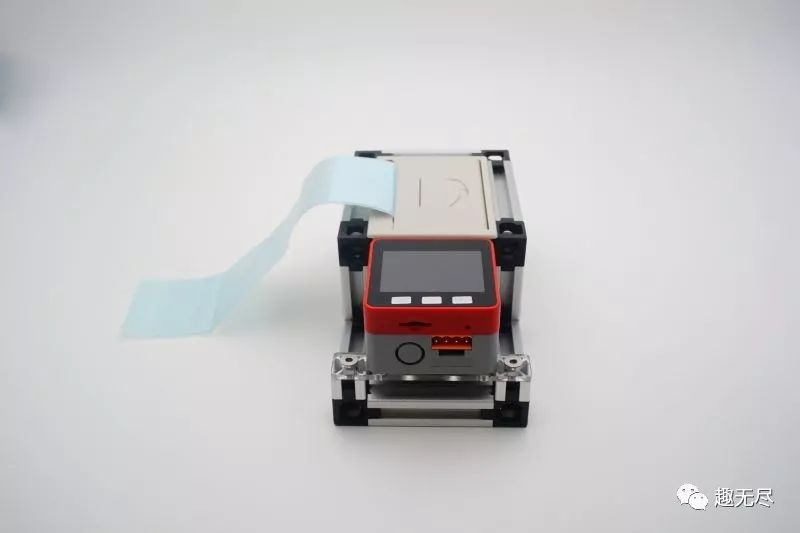

打印机特点介绍

1、热敏打印 它是一种数字打印机。当纸张经过热敏打印头时，图像是通过有选择地加热涂层热敏纸来打印。加热的涂层区域会变黑，从而产生图像。 与针式打印机相比，热敏打印机更安静，更快捷。该项目中，打印机只有两个色度，只能打印黑色和白色。打印机程序是由 UART 驱动。 2、M5Stack Fire 使用 ESP-NOW 作为图像的接收器。设备通电后，M5GO 和 M5Stack Fire 通过 ESP-NOW 串联起来。因此相机可以与 M5Stack Fire 共享图像数据，M5Stack Fire 也会命令打印机打印出当前图像，并通过 UART 发送图像数据。 3、打印机结构 使用各种 1515 铝型材组装而成，同时包含了可兼容的连接器和滑块螺母 4、电源 使用 12V DC 电源。可添加了一个 PLC 底座，它可以安装 5-24V 电源。

定制部件和外壳

相关文件请在项目文件库中下载。 https://make.quwj.com/project/159

源代码

将 camera 代码上传到 M5GO 上，receive 代码上传到 M5Stack Fire 上。 项目文件库中提供了需用到的源代码，在上传之前你可能对配置文件进行修改，用实际设备的 mac 地址修改配置。 https://make.quwj.com/project/159

效果图

本项目文件库地址： http://make.quwj.com/project/159 via m5stack.hackster.io/m5stack/diy-camera-with-thermal-printer-59399c 文中链接可点击文末阅读原文查看更多精彩内容 树莓派制造低成本交互式显微镜 优雅地给树莓派添加开、关机键 开挂式体验：猫须式感官增强装备手工向：炫彩光纤羽翼制造全纪录 Arduino 小制作： 超声波数显标尺 Arduino + 3D 打印 DIY 电子手表 Arduino + GY-906 制造红外测温仪 树莓派DIY真人CS装备： 红外线激光枪
