1.INTx
PCIE支持INTX(A,B,C,D)四种类型的中断信息.A,B,C,D都是虚拟的连线为链路提供中断信息，交换机收集这些信息，在UP端呈现出组合之后的信息.然后将这些信息发送给RC，在RC端映射成为系统中断源.device必须通过assert/de-assert成对出现的方式模拟电平触发的中断信号.
2.MSI
MSI(MESSAGE SIGNALED INTERRUPT)基于消息的，不是基于管脚的.解决了之前因为管脚有限而共享管脚的问题.

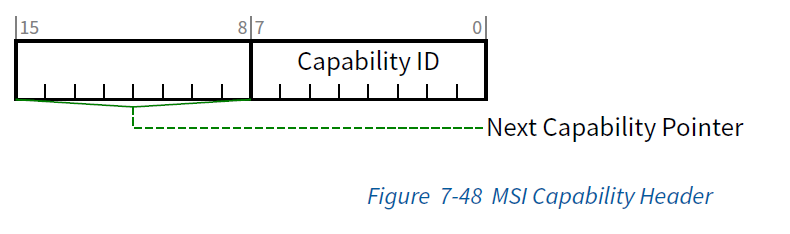

MSI capability header在PCIE的配置空间枚举MSI Capability Structure.
对于MSI来说，Capability ID固定是0x5；Next Capability Pointer表示下一个structure的指针，当其为0时，表示没有进一步的列表.
multiple message capable:决定了可以请求的中断向量个数.最大值是5，代表32个向量.
multiple message enable:决定了分配请求分配向量的个数.
Message data：如果MSI enable bit使能，此function就会用message data的低16bit发送一个DWORD MEMORY写操作.
系统软件会给每个MSI capable function分配一个或者多个中断向量.
从中断产生到中断处理模块的延时每个系统是不一样的.
通过MEMORY WRITE操作来产生相应的中断.MSI和MSI-X都是边沿触发的中断机制.
3.MSI-X
与MSI相比，MSI-X支持更多的中断，最多可以达到2048个，每个中断都可以独立配置.
MSI structure中包含了中断向量所有的控制和状态信息，但是MSI-X structure指向了MSI-X Table structure和MSI-X PBA structure,而且两个表项都存储在MEMORY空间内.
TABLE BIR用来指示选择的BAR空间，根据BAR空间可以获取基地址信息，结合TBALE OFFSET从而可以知道TABLE structure存放的位置.
PER-VECTOR MASKING对于MSI来说是可选的，但是对于MSI-X来说是标准的，必须支持的.
FUNCTION MASK是MSI-X的标准feature，MSI-X FUNCTION MASK bit为1，那么不管per-entry mask bit是什么，所有的vector都会被MASK.
在MSI-X中支持将同一个中断向量分配给多个MSI-X table entry，因此所有这样的entry都必须被MASKED，保证此function不会再往这个向量上发送message data.
4.中断处理流程
a.主机枚举到EP PF设备，配置MSI-x表项；
b.EP读取vector table，获取到MSI-x中断对应的message address，构造TLP包，往message address地址里面写中断信息;
c.RC收到包判断是个TLP写后，将写操作转到总线，并返回ACK;
d.GIC中的ITS检测到对应DDR有变化，则获取设备和中断信息后分发到经GIC分发到各个CPU核上.
5.中断向量
对于MSI来说，message data在capability structure中定义，message data的低几bit用来指示中断向量，在产生中断时可以修改，根据配置的中断向量个数决定有几位可以修改，例如中断向量个数是8，那么低3位就可以修改；
对于MSI-X来说，message data在entry table中定义，低几位个人认为是存储中断向量的，而且在产生中断的时候不可以修改.
6.疑问
在PCIE设备中会包含几个MSI capability structure？如果只包含一个的话，因为一个structure中只有一个address，那么在包含多个中断向量时，多个中断向量共用一个地址信息？？
