一种将CAD中的制图高清导入PS中的方法

外观专利中，客户提供的图片存在是dwg等格式的CAD制图的情况，从CAD导出的图片格式的方法很多，但导出的图片用PS打开时，往往存在图片模糊或存在锯齿线的情况，影响外观专利制作质量。如下图为采用BCLIPBRD从CAD中截出的图片导入PS中的效果：

本文主要介绍一种如何将CAD中的制图高清导入PS中的方法：

1、首先，如下图所示，在CAD中添加绘图仪：

文件→打印→管理视图仪

点击管理绘图仪后，出现下图列表，点击添加绘图仪向导(本向导可配置现有的Windows绘图仪或新的非Windows系统绘图仪，配置信息将保存在PC3文件中)

按提示，点击“下一步”，选择绘图仪型号Adobe：

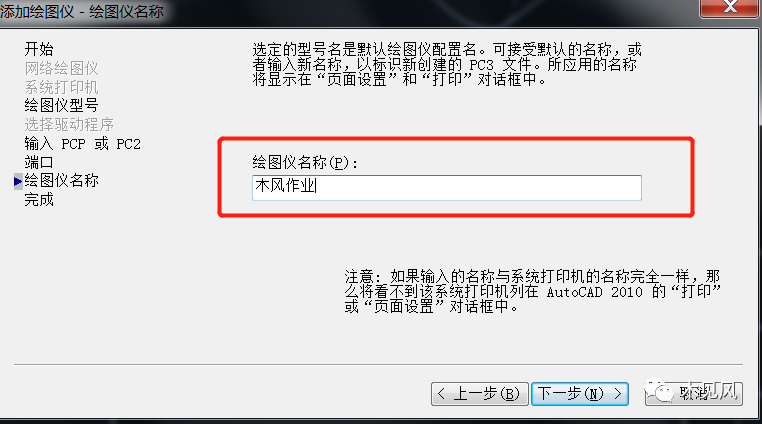

按提示，点击“下一步”，绘图仪名称进行自己命名，以便后期寻找：

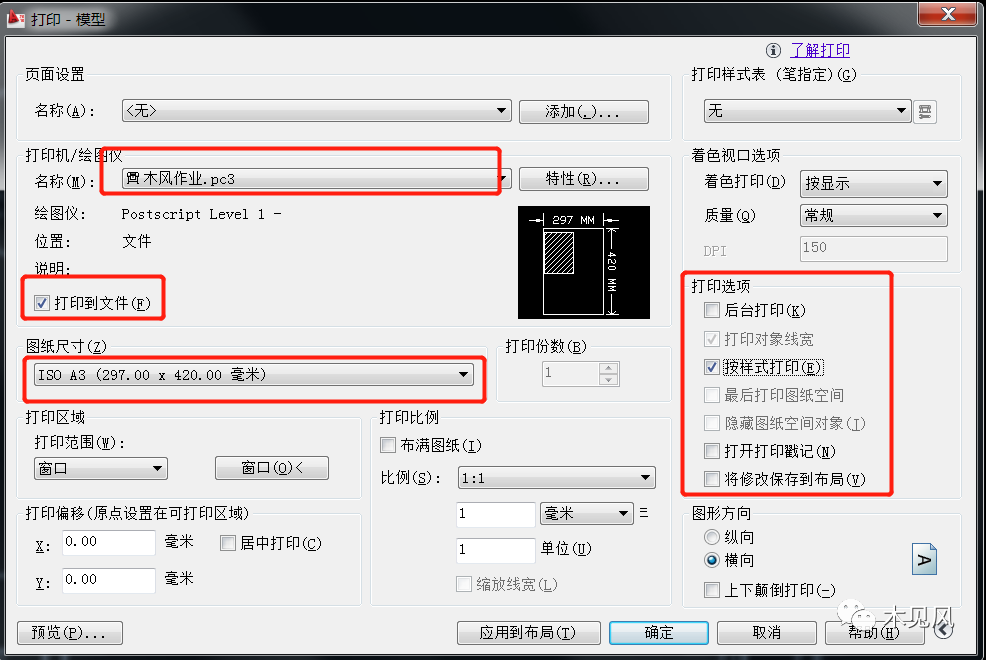

2、在完成上述绘图仪的添加后，对CAD中的制图进行打印，打印时按下述参数进行配置：

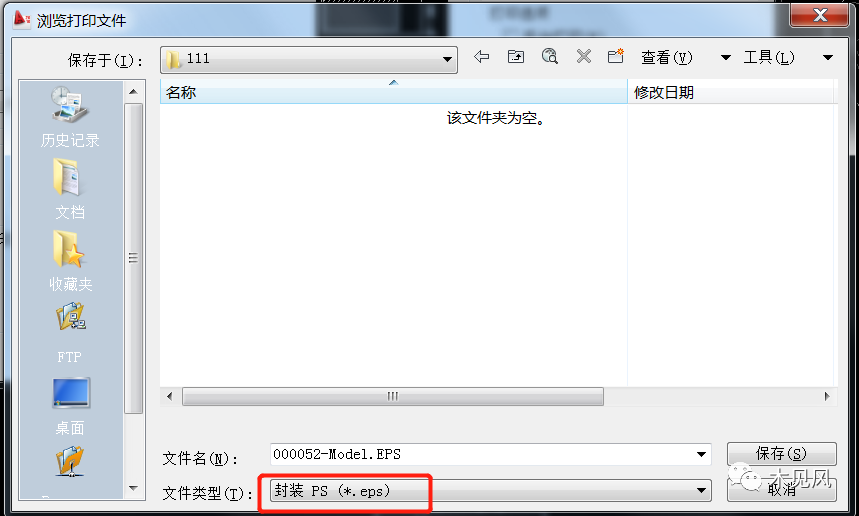

打印生成EPS文件：

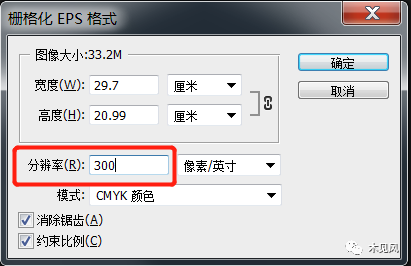

3、用PS打开该EPS文件，并设置较高分辨率：

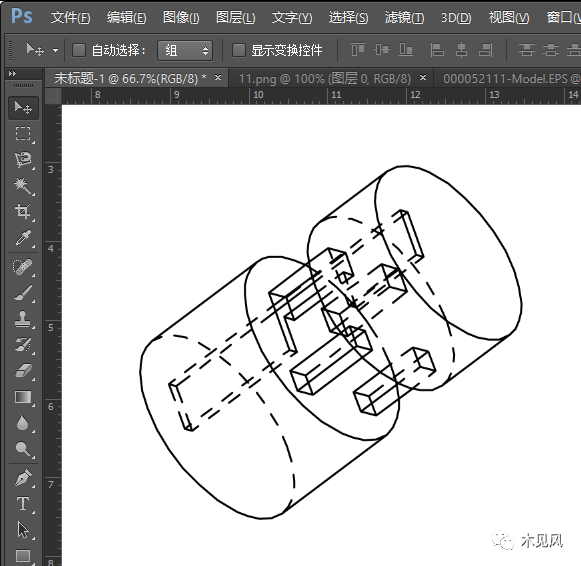

随后将打开后的EPS文件中的图形拖拽至外观制作模板中即可：

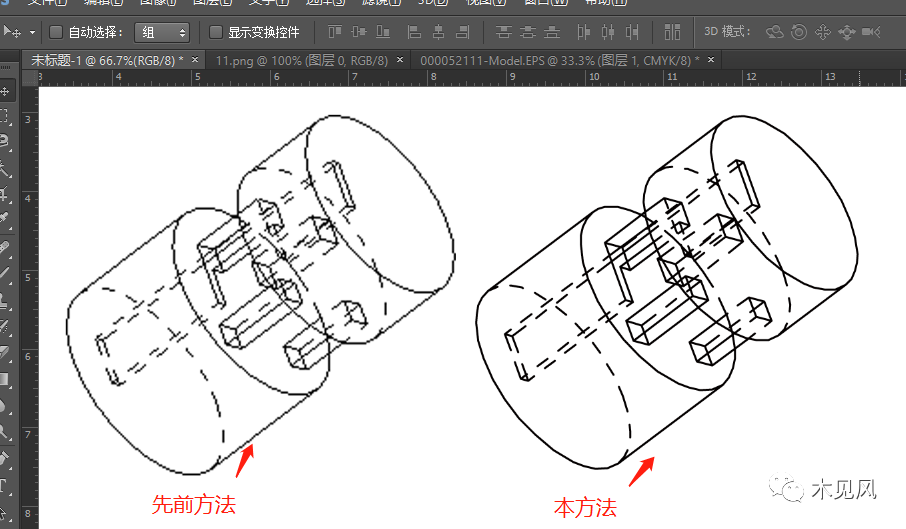

本方法与先前方法对比效果如下：

总结：

1、设置CAD绘图仪并打印EPS文件；

2、用PS打开EPS文件。
