一、创建工程文件

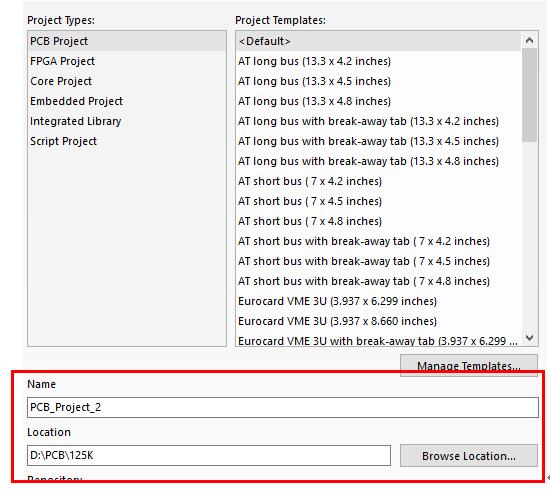

打开软件，选择文件>NEW>Project,注意更改红色框中的信息，点击OK。

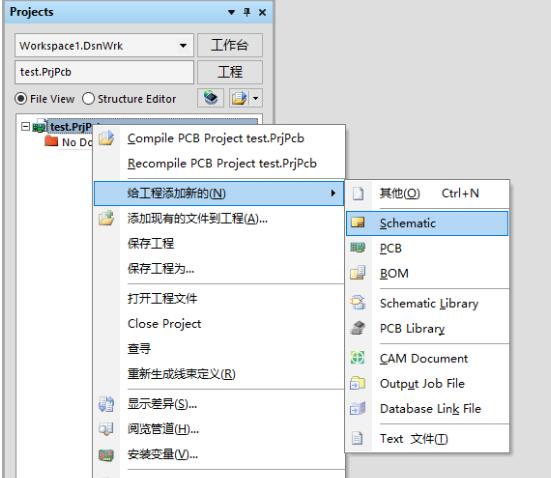

直接工程右键，新建原理图、PCB、原理图库、PCB封装库
新建之后，右键点击保存就可以更改名字（一般是默认的）
二、原理图的绘制

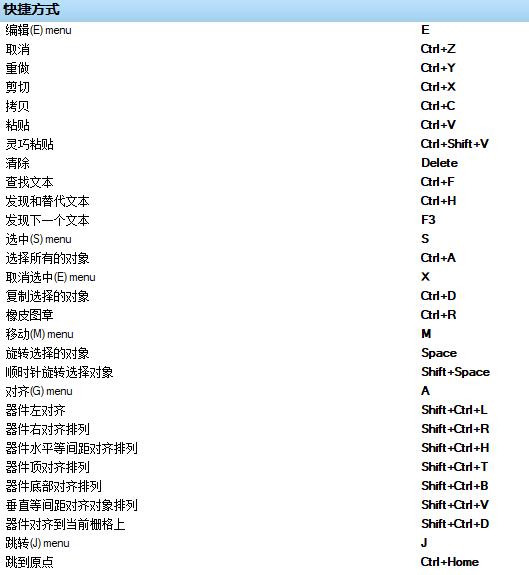

快捷键的使用

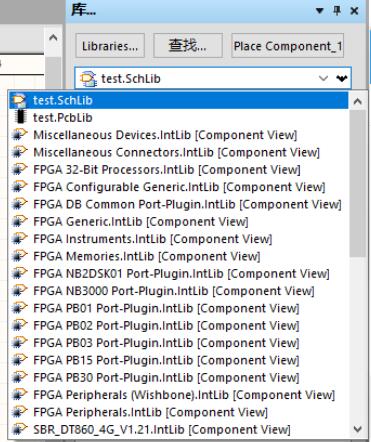

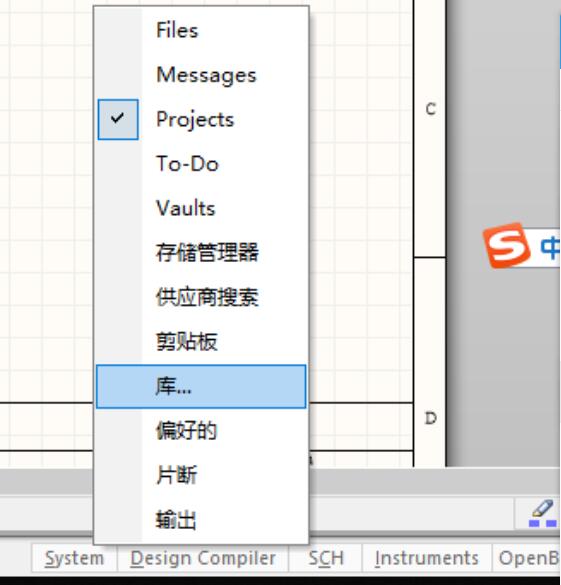

库的查找，右下角的system选择库
这里会出现我们自己画的库和软件自带的库
找到元器件，鼠标选中后，往原理图上放就行，在拉的过程中，按tab键可更改参数
如果软件的库没有，就要去原理图库里新建，在我建好的原理图库，上面是放置黄色的框，下面放置引脚

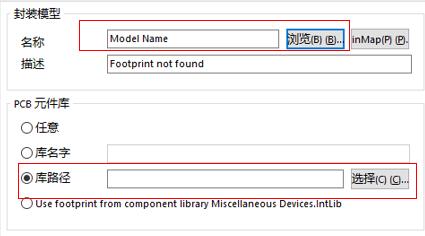

添加元件的PCB封装，软件自带的库，在直接选择封装，自己画的选择ADD,添加库和文件位置
选择自己画的库，并添加其位置
三、绘制PCB
1.裁剪板子大小
选择Keep-out Layer，画一个闭合的形状

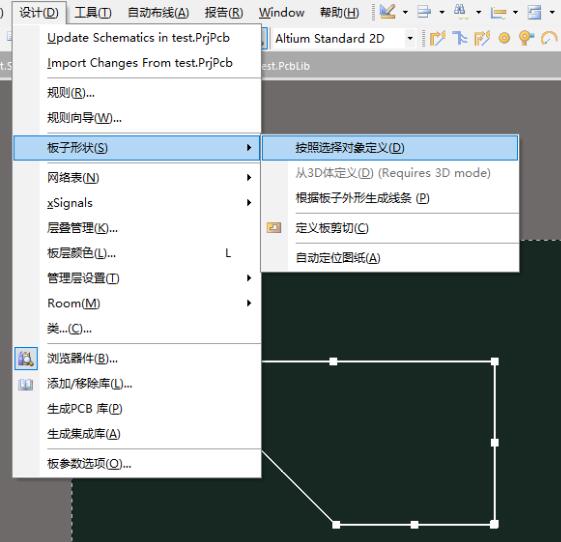

画完之后，全选中画中的框，按下图就可以裁剪完成
如果板子上要挖空，也可以这种方法

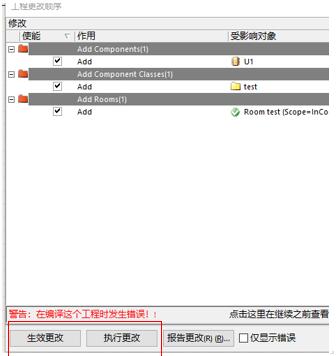

从原理图更新PCB的元件过来，先按生效，再按执行，出现错误就改正，元件就到PCB上
2.布局布线
先布好局，再布线
两层板，先选择顶层或者底层再布线，线就在那一层

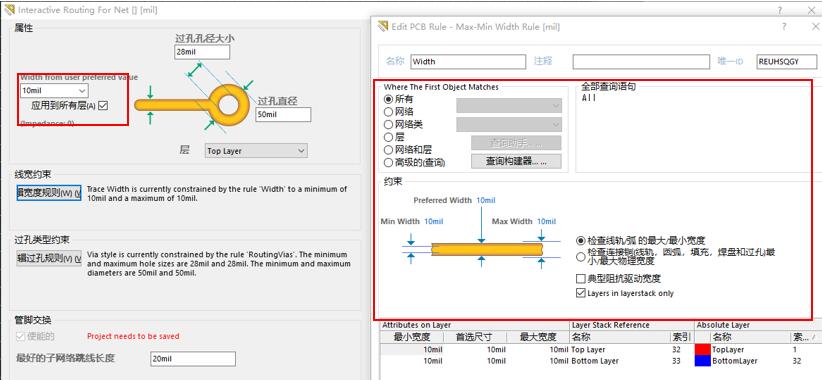

线宽的设置，主要约束的最大线宽

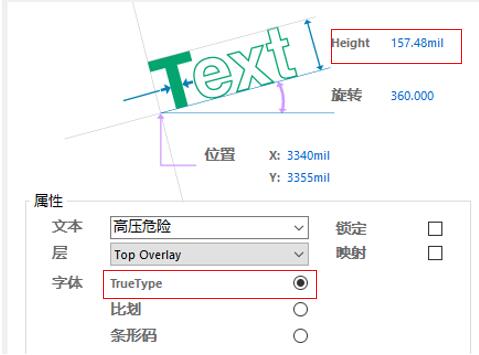

在丝印层可以放置字符等，如要放置中文，放置（P）字符串，height是表示大小，显示中文必须选TrueType
3.敷铜和补泪滴
补泪滴：键盘字母大小输入模式 直接按T,E就OK.

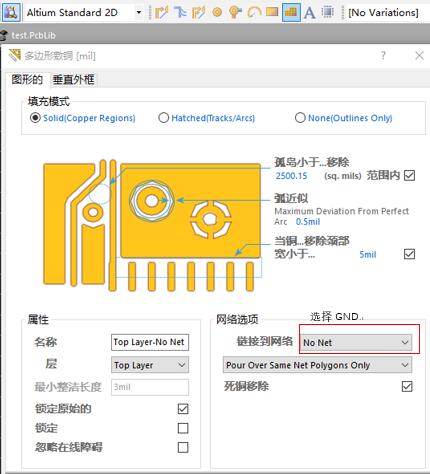

敷铜,两面都敷
