源代码转换成图-控制流图、数据流图

代码转换成图

graph：通常是控制流图（CFG）

  • 节点覆盖：执行每个语句
  • 边覆盖：执行每个分支
  • 循环：循环结构，如for循环、while循环等。

数据流覆盖：增加CFG

  • defs是为变量赋值的语句
  • uses是使用变量的语句

控制流图

if Statement

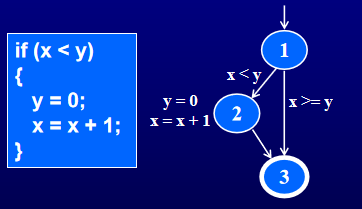

if

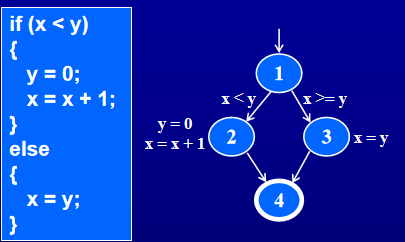

if-else

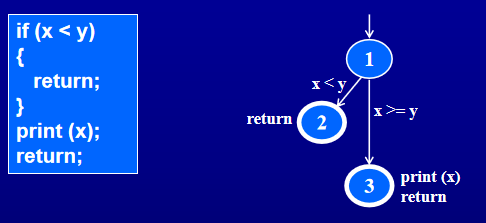

if-return
Loops

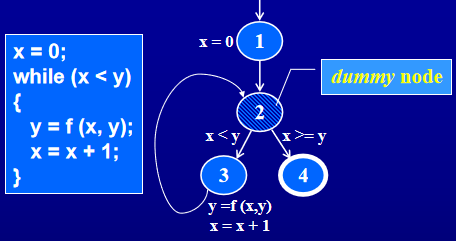

while

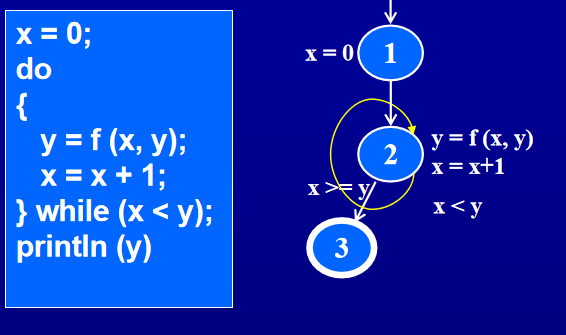

do-while

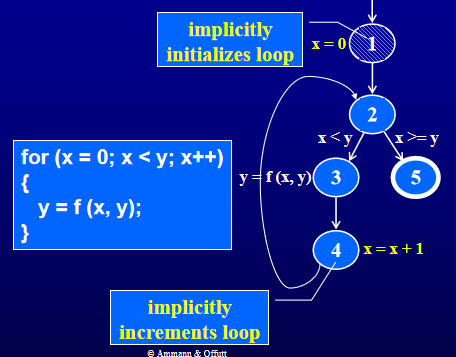

for

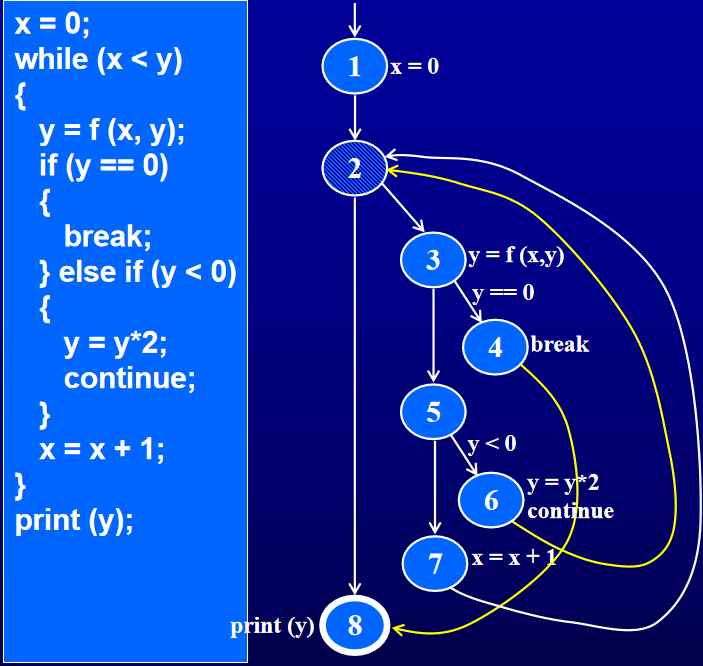

while-break-continue

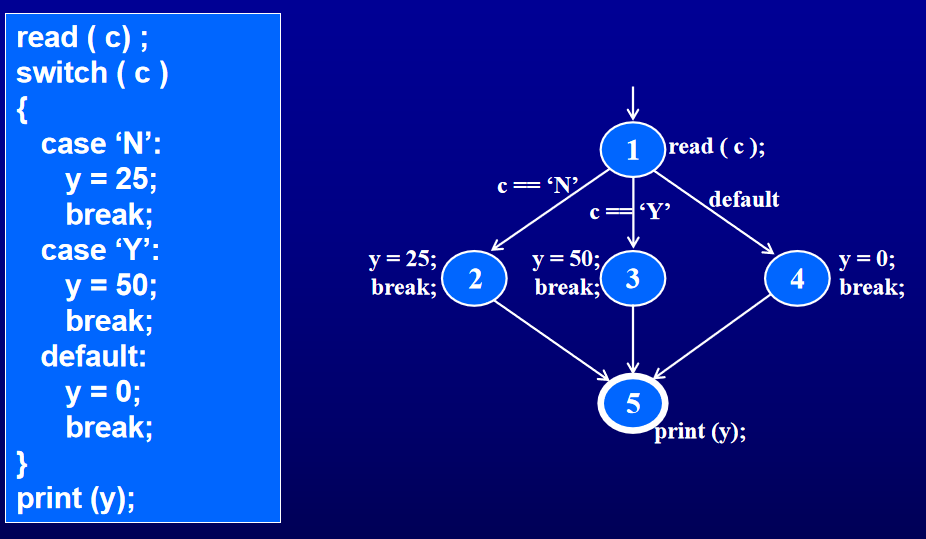

switch
switch

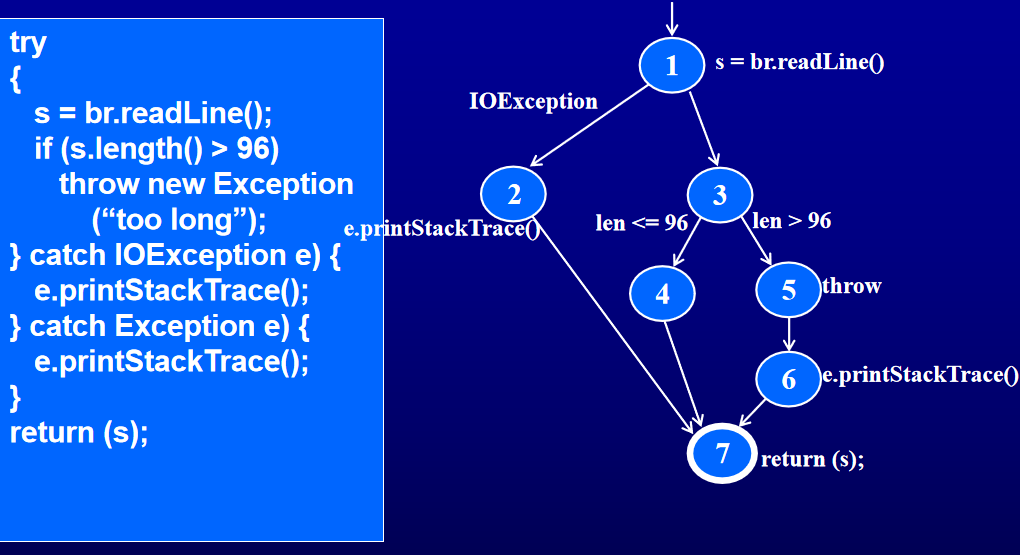

try-catch
try-catch

数据流图

  • def：一个值存储在内存中

  1. x出现在赋值的左侧（x=44；）

  2. x是调用中的实际参数，该方法更改其值

  3. x是方法的形式参数（方法启动时的隐式定义）

  4. x是程序的输入

  • use：访问变量的值

  1. x出现在赋值的右侧

  2. x出现在条件测试中

  3. x是方法的实际参数

  4. x是程序的输出

  5. x是return语句中方法的输出

如果def和use出现在同一个节点上，def发生在use之后并且该节点处于Loop中，那么def和use是DU-pair

Example

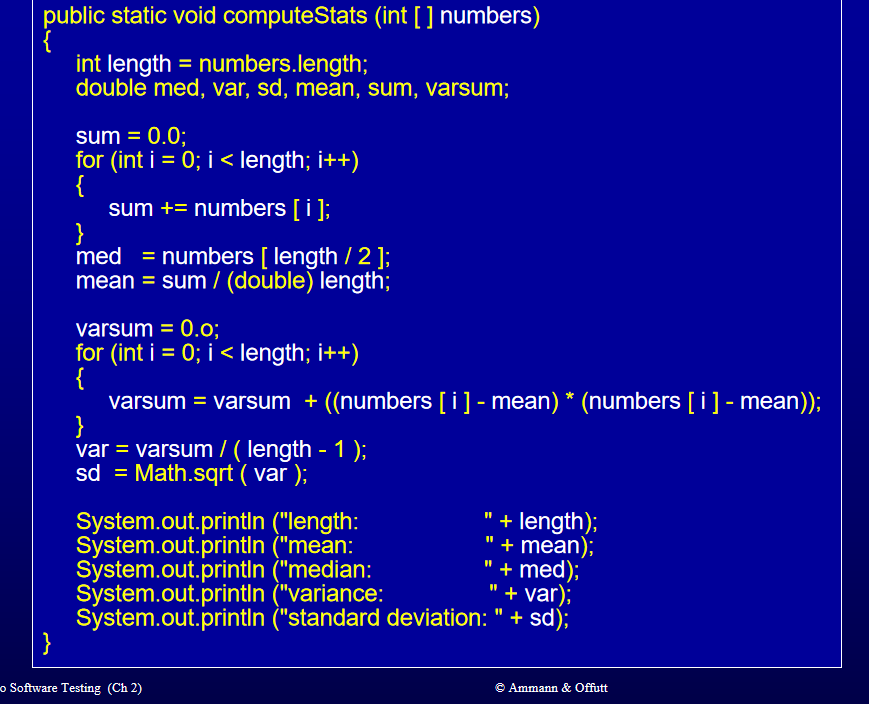

code

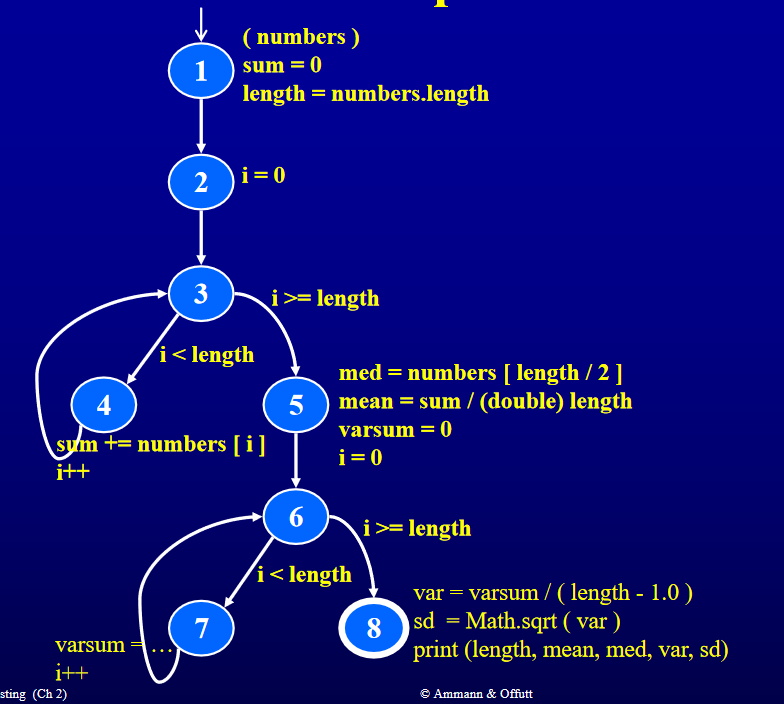

CFG

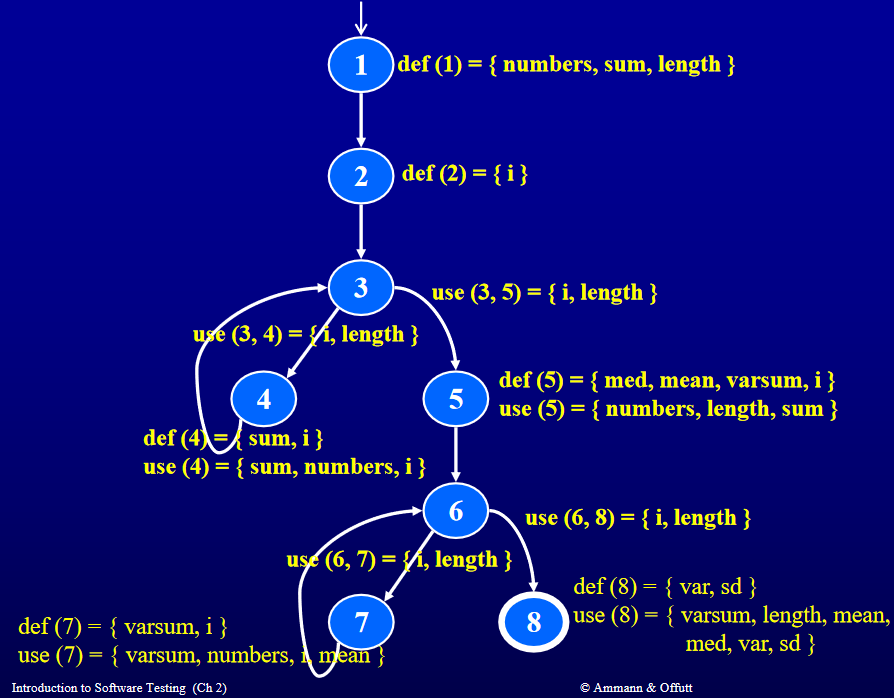

CFG for Stats
