1）check PG ploc
ERROR（NET-145) NET<xx> in top cell <xx> is not driven b any PAD.
## power source 没有正确标记在对应net 的层次上，找到adsRpt/PG.ploc对照读入的ploc 检查版图。。
ERROR (NET-150) NET <xxx> will not by extracted due to no current sources on this net.
WARNING（CON-196）In following nets xx(xx%) nodes and xx(xx%) resistors are unable to be traversed from their pins/pads they may cause incomplete simulation results for these nets VDD_TOP VDD_1
## VDD_1是VDD_TOP经power switch输出的次一级电源，需要检查前一级power source，如果没有问题，那么就检查switch cell所在的pmk库和switch table有没有加错。
WARNING（PIN-017）Pad pin xx is touched wires of one net xx, but is not connected to the net.
WARNING（PIN-011）Pin xx is not connected to any net and may cause some nets resistor network to be disconnected!
接到net但没有接到cell，可能是cell没接power，也可能接的power wire floating。
WARNING（NET-450）(1) wires in net xx are not connected to power sources or pins.
floating的问题，根据adsRpt/xx.wire.unconnect报告检查版图。
2) missing pg arc
ERROR（ITG-016）Missing PG-arc definitions for cell.
WARNING（SLB-123）For the cell xx,power pin xx is not associated with any PG arc .
ERROR（SLB-091）Pgarc derived from upf lib of cell is not complete.
可能的原因是没有读相应的lib，也有可能是lib没有定义pg arc，前者可以在adsRpt/apache.refCell.noLib和apache.refCell.noPwr中check。后者可以在LIB_FILES {...}先定义一个custom的pgarc.lib
LIB_FILES {
pgarc.lib custom
xxx.lib
}
pgarc.lib需要定义成对的pg关系：
cell xx {
pgarc {
VDD VSS
VBP VBN
}
}
3） PG short
ERROR（CCL-054） ploc：Pad pin <VDD> (type:POWER) at (XX XX)is shorted with (type:GROUND) wire [(XX XX) (XX XX)].
ERROR（PIS-604）PinInst <xx:VDD> (POWER) has inconsistent type with its connect net <VDD> (GROUND).
pg short先检查指定位置的物理连接，然后检查def里关于pg net的POWER/GROUND属性定义。
4） missing Lib
ERROR（ITG-001）xx referenced cells are not defined in Lib.
WARNNING（ITG-4）xx referenced cells dont have internal power defined in lib.
lib 缺失可以查看adsRpt/apache.refCell.noLib和apache.refCell.noPwr中check。
5）VCD
ERROR（VCD-321）For block xx ，net coverage (xx%) is lesser than coverage threshold 5%.
这个问题大概率是VCD的FRONT PATH给错了。仿真的同事没有给front path的时候，如果用VCD文件，可以打开VCD找到如下定义：
$scope module xx $end
$scope module yy $end
$scope module u_block_name $end
如果redhawk分析u_block_name这一层那front path就是/xx/yy/u_block_name
如果用的fsdb文件，那就用verdi打开fsdb文件具体操作就是:
菜单栏选择FILE-Open Waveform Files
然后波形上面的菜单栏选择Signal-Get Signals
在Scope里输入关键字看数字设计里port所在层次来确定，front path，比如搜索*block_name*结果中有/xx/yy/u_block_name/Port_name，Port_name就是数字的一个port那front path就是/xx/yy/u_block_name
6）switch table
产生switch table的config文件对state和power up的定义错误会导致switch cell变成一块大电阻。错误使用如图1所示。
图1.swich table config 文件state部分截图
switch table里电阻会很大，如图2。
图2 switch table 电阻部分截图

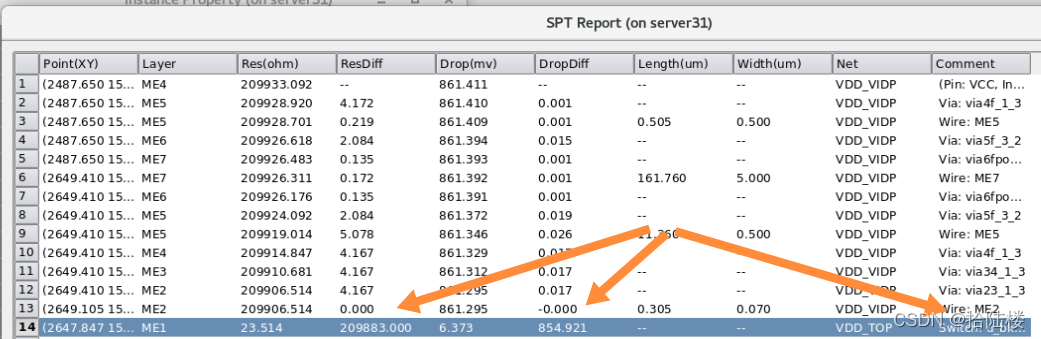

做ir drop分析的时候，switch cell的会分产生很大的压降。如图3：
图3.min res path switch cell的压降示例
正确的config定义应该是:
