设计思路：
一个七段管使用7bit信号控制7段LED灯的亮灭。若每段LED灯赋值为0，灯亮；赋值为1时灯灭。则Hex=7‘b1111001，其中hex[6]—hex[5]…..hex[0]分别对应下图1中七段管中的编号是6543210的信号。那么该信号hex[6]=1 hex[5]=1 hex[4]=1 hex[3]=1 hex[2]=0 hex[1]=0 hex[0]=1。

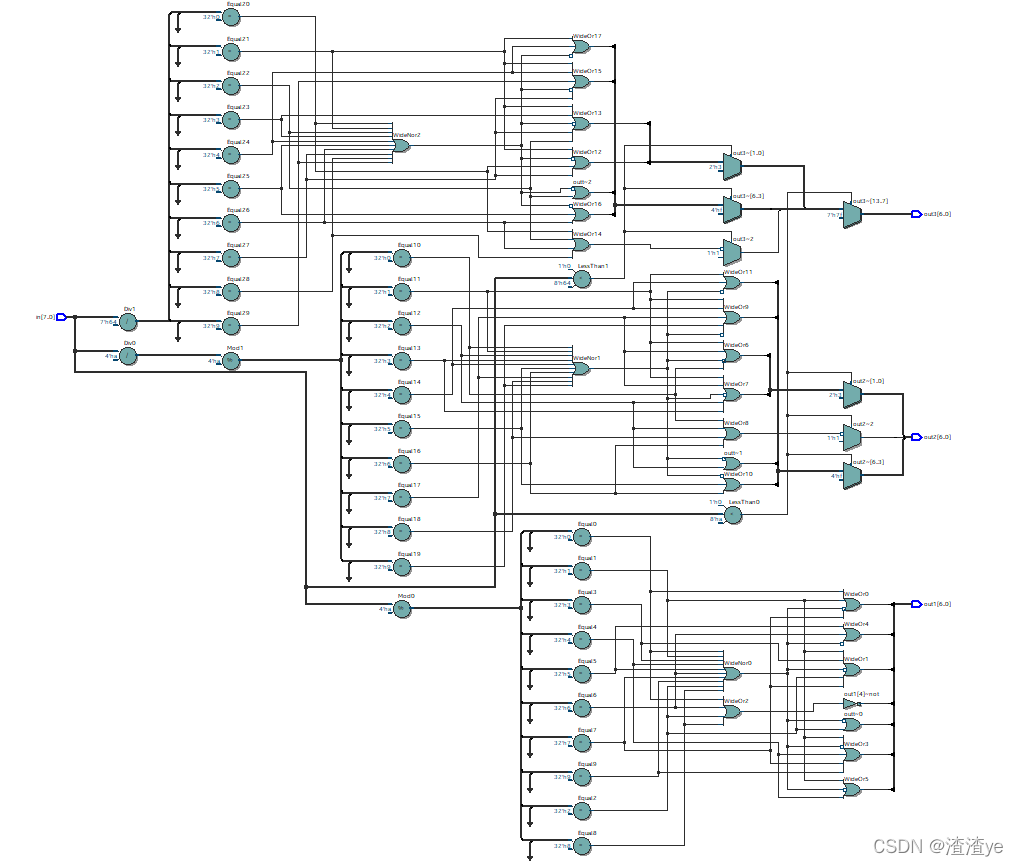

原理图：
Task下的调用：
功能模块代码：
module BCDto7(in,out1,out2,out3);
input [7:0] in; // 8路输入，高电平1为有效电平
output reg[6:0] out1; //个位的数码管
output reg[6:0] out2; // 十位的数码管
output reg[6:0] out3; // 百位的数码管
wire[3:0] bai;
wire[3:0] shi;
wire[3:0] ge;
assign ge=in%10; // 个位赋值
assign shi=(in/10)%10; // 十位赋值
assign bai=in/100; // 百位赋值
always@(in)
begin
if(in<10)
begin
show(ge,out1); // 第一个七段管 显示个位
out2=7'b1111111; // 第二个七段管不显示
out3=7'b1111111; // 第三个七段管不显示
end
else if(in<100)
begin
show(ge,out1); // 第一个七段管 显示个位
show(shi,out2); // 第二个七段管 显示十位
out3=7'b1111111; // 第三个七段管不显示
end
else
begin
show(ge,out1); // 第一个七段管 显示个位
show(shi,out2); // 第二个七段管 显示十位
show(bai,out3); // 第三个七段管 显示百位
end
end
task show;
input integer decc; // 输入，十进制数
output reg[6:0] outt; // 输出，7位二进制数值
case(decc)
4'd0: outt=7'b1000000; // 七段管显示0
4'd1: outt=7'b1111001; // 七段管显示1
4'd2: outt=7'b0100100; // 七段管显示2
4'd3: outt=7'b0110000; // 七段管显示3
4'd4: outt=7'b0011001; // 七段管显示4
4'd5: outt=7'b0010010; // 七段管显示5
4'd6: outt=7'b0000010; // 七段管显示6
4'd7: outt=7'b1111000; // 七段管显示7
4'd8: outt=7'b0000000; // 七段管显示8
4'd9: outt=7'b0011000; // 七段管显示9
default:outt=7'b1111111; // 七段管不显示
endcase
endtask
endmodule测试模块代码：
// Copyright (C) 2017 Intel Corporation. All rights reserved.
// Your use of Intel Corporation's design tools, logic functions
// and other software and tools, and its AMPP partner logic
// functions, and any output files from any of the foregoing
// (including device programming or simulation files), and any
// associated documentation or information are expressly subject
// to the terms and conditions of the Intel Program License
// Subscription Agreement, the Intel Quartus Prime License Agreement,
// the Intel FPGA IP License Agreement, or other applicable license
// agreement, including, without limitation, that your use is for
// the sole purpose of programming logic devices manufactured by
// Intel and sold by Intel or its authorized distributors. Please
// refer to the applicable agreement for further details.
// *****************************************************************************
// This file contains a Verilog test bench template that is freely editable to
// suit user's needs .Comments are provided in each section to help the user
// fill out necessary details.
// *****************************************************************************
// Generated on "03/31/2022 11:37:13"
// Verilog Test Bench template for design : BCDto7
//
// Simulation tool : ModelSim-Altera (Verilog)
//
`timescale 1 ps/ 1 ps
module BCDto7_vlg_tst();
// constants
// general purpose registers
reg eachvec;
// test vector input registers
reg [7:0] in;
// wires
wire [6:0] out1;
wire [6:0] out2;
wire [6:0] out3;
wire[3:0] bai;
wire[3:0] shi;
wire[3:0] ge;
// assign statements (if any)
BCDto7 i1 (
// port map - connection between master ports and signals/registers
.in(in),
.out1(out1),
.out2(out2),
.out3(out3)
);
initial
begin
// code that executes only once
// insert code here --> begin
// --> end
$display("Running testbench");
for(in=8'b00000000;in<=8'b11111111;in=in+1)
begin
#1;
end
end
initial
begin
$monitor($realtime,,,"input:%b; output:%b %b %b",in,out3,out2,out1);
#256 $stop;
end
always
// optional sensitivity list
// @(event1 or event2 or .... eventn)
begin
// code executes for every event on sensitivity list
// insert code here --> begin
@eachvec;
// --> end
end
endmodule

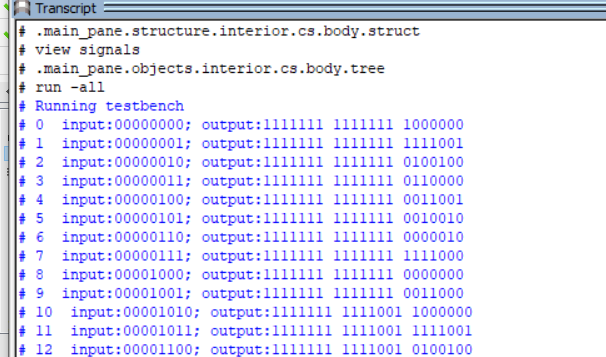

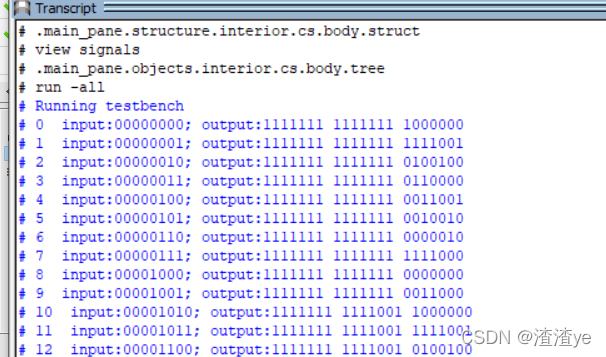

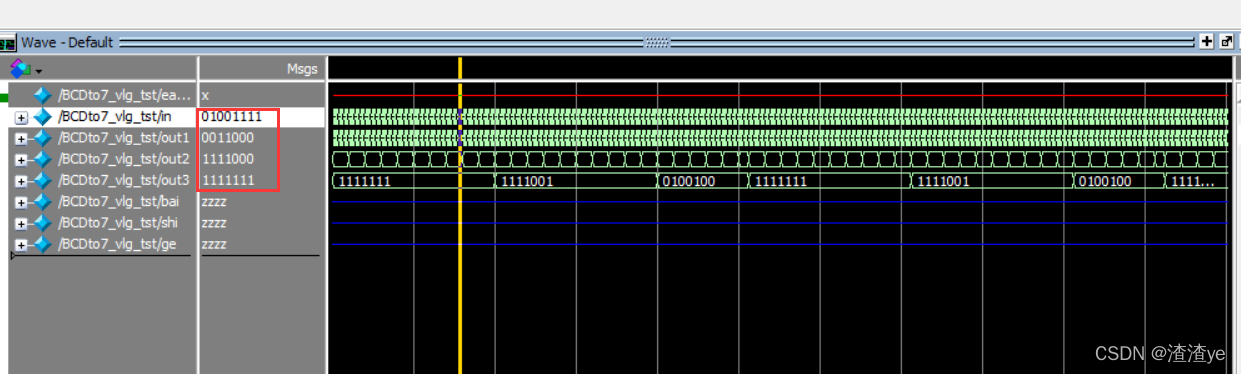

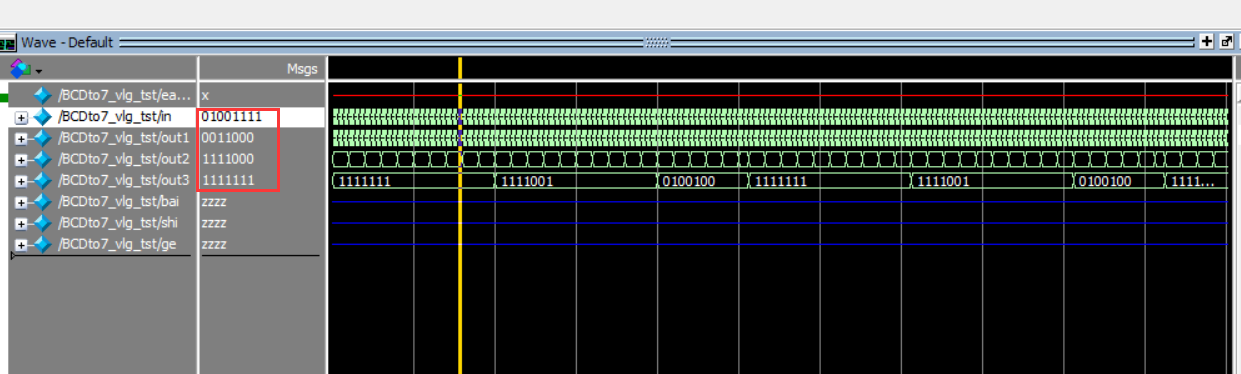

运行图：
Module下的调用：
功能模块代码：
module bcdyyf(in8,out71,out72,out73);
input[7:0] in8;
output [6:0] out71,out72,out73;
reg [3:0] a1,a2,a3;
always@(*)
begin
a1=in8/100; //百位数
a2=(in8-(100*a1))/10; //十位数
a3=in8%10; //个位数
end
bcd accbcd1(a1,out71); //模块调用注意位置即可（不注意容易出问题，不能放在always前，也不可放在begin end内部）
bcd accbcd2(a2,out72);
bcd accbcd3(a3,out73);
endmodule
module bcd(tt,out7);
input [3:0] tt;
output reg [6:0] out7;
always@(*)
begin
case(tt) //低电平有效
4'b0000:out7=7'b1000000;
4'b0001:out7=7'b1111001;
4'b0010:out7=7'b0100100;
4'b0011:out7=7'b0110000;
4'b0100:out7=7'b0011001;
4'b0101:out7=7'b0010010;
4'b0110:out7=7'b0000010;
4'b0111:out7=7'b1111000;
4'b1000:out7=7'b0000000;
4'b1001:out7=7'b0010000;
default:out7=7'b0001001; //其他情况显示H
endcase
end
endmodule测试模块代码：
`timescale 1 ps/ 1 ps
module bcdyyf_vlg_tst();
reg eachvec;
reg [7:0] in8;
wire [6:0] out71;
wire [6:0] out72;
wire [6:0] out73;
bcdyyf i1 (
.in8(in8),
.out71(out71),
.out72(out72),
.out73(out73)
);
initial
begin
$display("Running testbench");
for(in8=8'b00000000;in8<=8'b11111111;in8=in8+1)
begin
#1;
end
end
initial
begin
$monitor($realtime,,,"input:%b; output:%b %b %b",in8,out71,out72,out72);
#256 $stop;
end

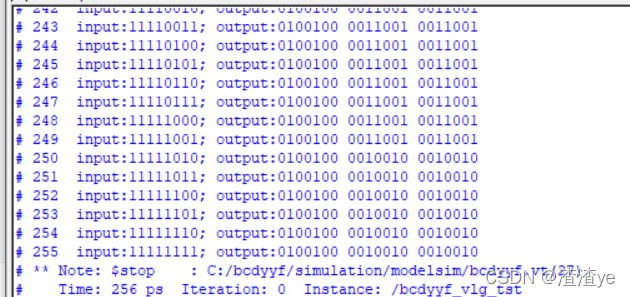

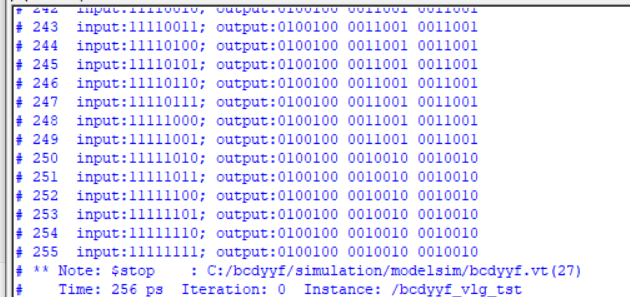

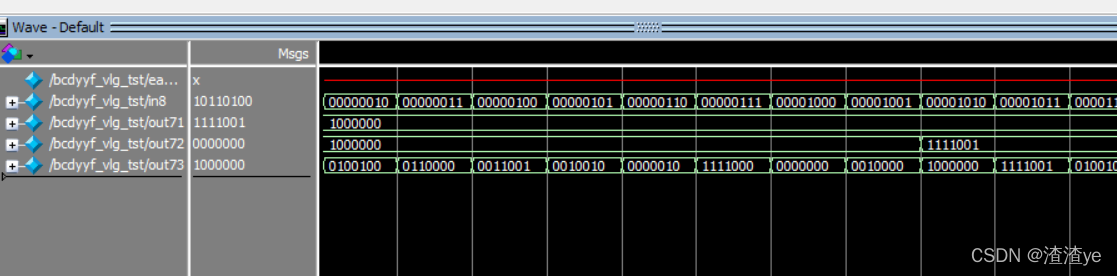

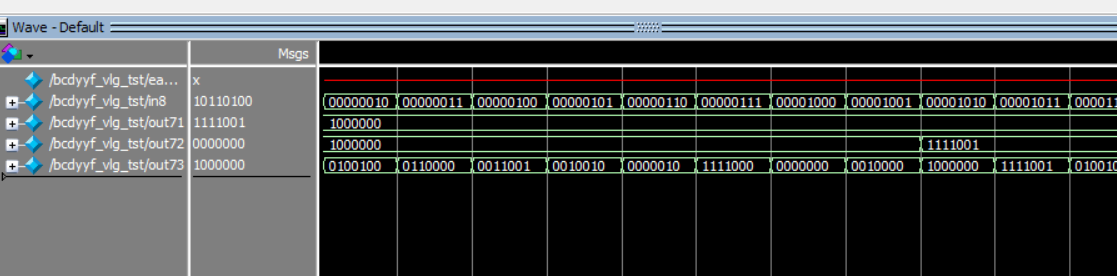

endmodule运行图：
本次实验主要是Module的调用注意他的位置，极其容易出差错（就是因为一开始不会module模块调用，就走了task的调用）。
