前言

Proteus是比较好的仿真单片机及外围器件的工具，现在用的比较广泛，本文附上原理图以及源码。

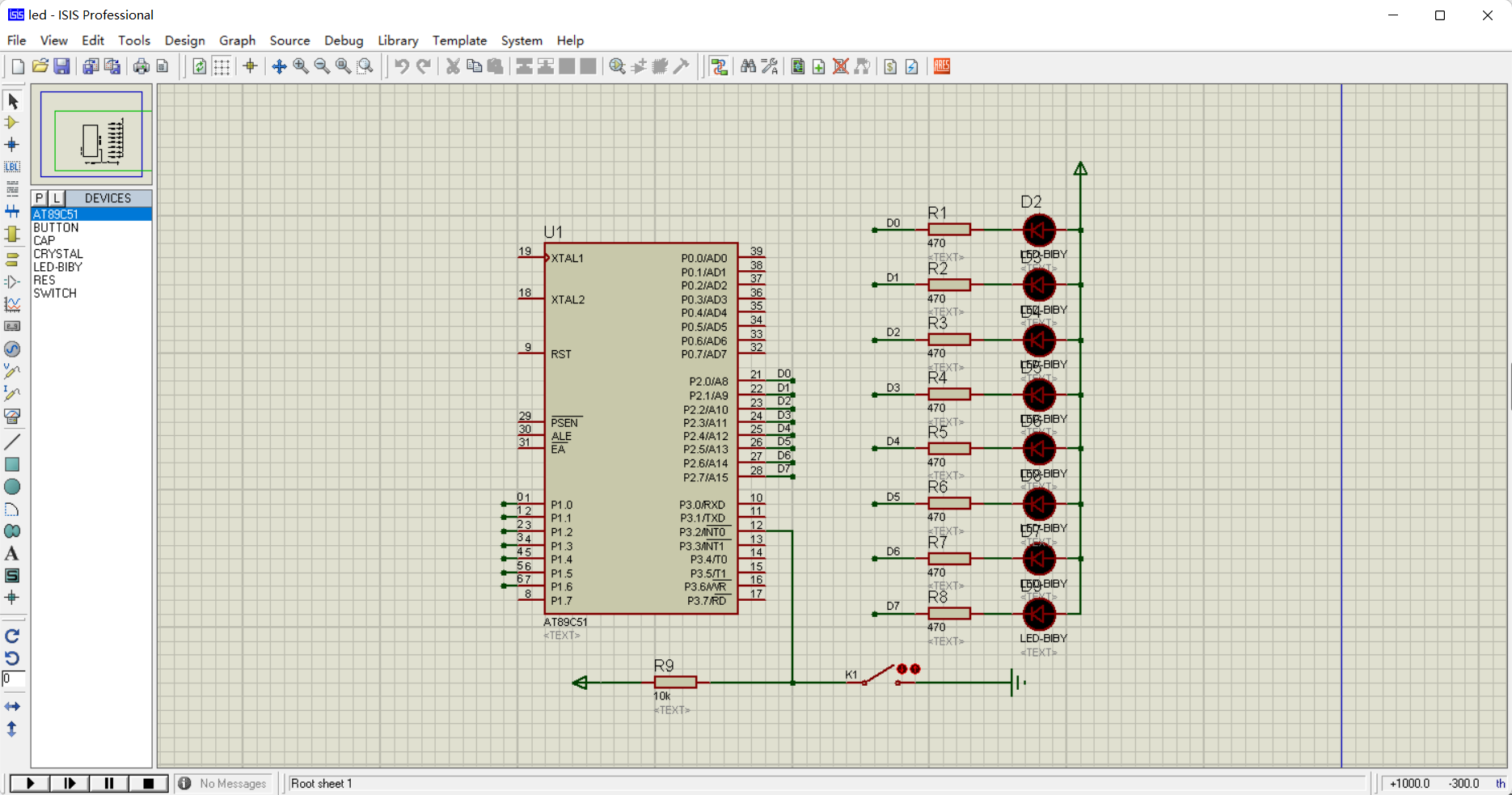

一、Proteus实际图

Proteus具体使用方法可参考

二、代码

#include <reg51.h>
#include <intrins.h>
sbit k1 = P3^2;

void delay()		//@12.000MHz
{
	unsigned char i, j, k;

	_nop_();
	_nop_();
	i = 3;
	j = 72;
	k = 161;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void led()
{
	int i = 0;
	for(i = 0; i < 8; i++)
	{
		P2 = ~(0x01 << i);
		delay();
	}
}

void main()
{
	while(1)
	{
		if(k1 == 0)
		{
			led();
		}
	}
}

我已将C51工程文件以及Proteus文件都上传，除此之外还有C语言、STC8H8K系列等源码，所有资源均为免费下载，欢迎各位亲手尝试。

感谢各位观看！
