2020-10-9发光数码管

2020年10月9日学习情况：

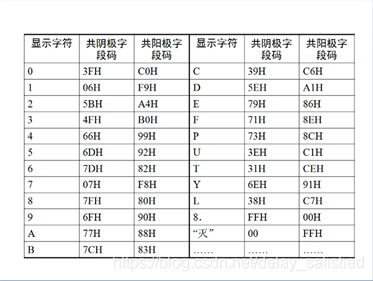

发光数码管：

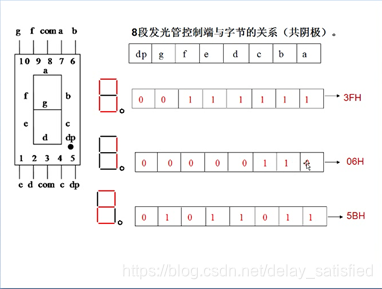

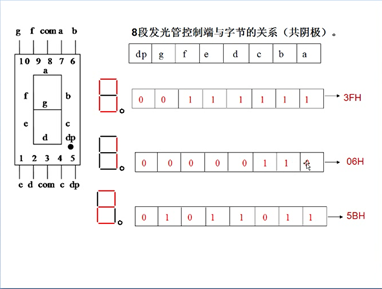

共阴极数码管：
共阳极数码管：（一个在上端一个在下端）

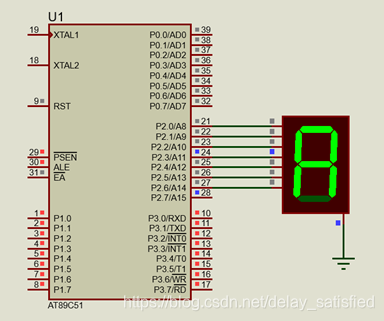

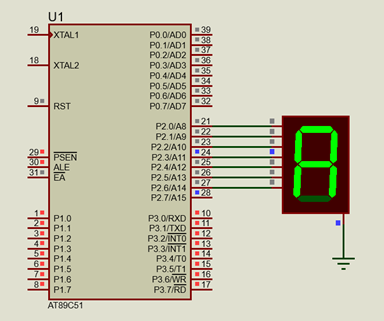

在proteus中51单片机有自动复位的功能所以不在另行连接复位电路实验结果如下：

#include<reg51.h>

unsigned char s[] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,

                      0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};

void delay(unsigned char i)

{

       while(i--);

}

void seg()

{


int i = 0;


for(i  = 0;i<16;i++)

    {


	P2 = s[i];//0011 1111


	delay(100);
    }
}

void main()

{


	while(1)

		    {


		seg();

		    }

}

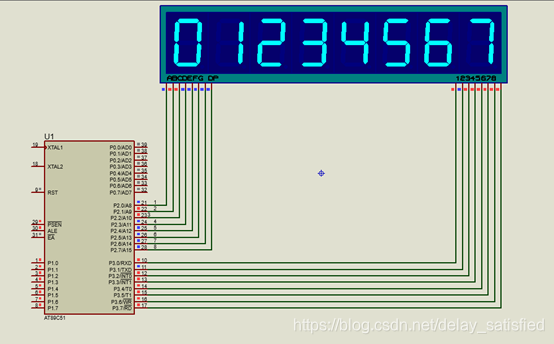

动态数码管：

#include<reg51.h>

unsigned char s[] =
{0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,

                                   0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};

unsigned char wei[] = {0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80}
;

void delay(unsigned int i)

{

       while(i--);

}

void seg()

{


int i = 0;


for(i  = 0;i<8;i++)

    {


P3 = ~wei[i] ;


P2 = s[i];//0011 1111


delay(10);

    }



}

void main()

{


while(1)

    {


seg();


delay(10);

    }

}

注意数值的取值范围，char的无符号范围是0_{255，有符号范围是-128}+127，当你设定的数值超过这个范围时，则这个数值就不会发挥作用。

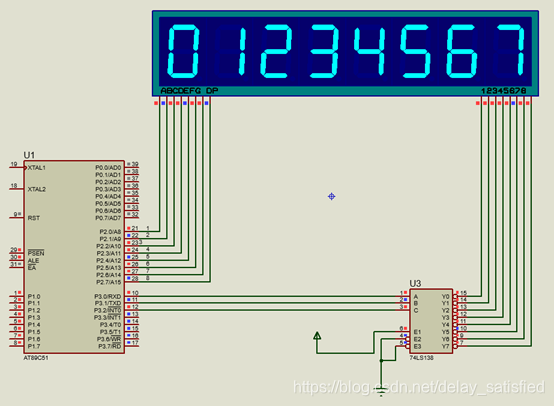

应用74ls138译码器来实现相关的功能：

1、改变之后的程序由unsigned
char wei[] = {0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80} ;

变为：unsigned char wei[] =
{0x00,0x01,0x02,0x03,0x04,0x05,0x06,0x07} ;

2、另外一个就是P3 = wei[i]
;取反符号消失，因为74ls138中自带取反功能。
