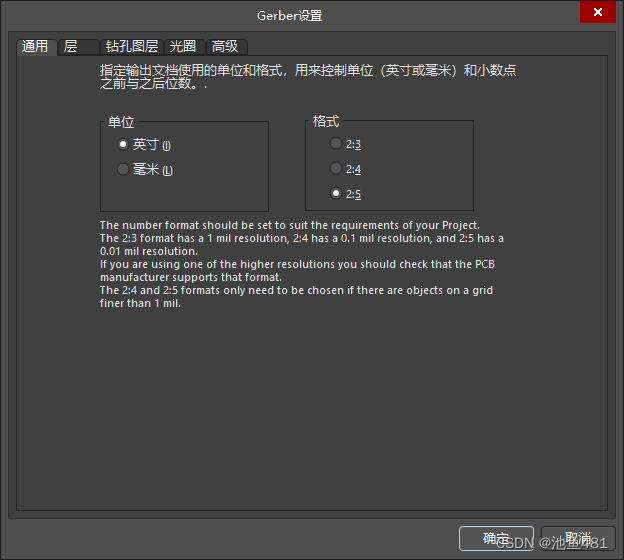

点击——文件——Gerber（或gerber x2 ）——选择通用格式（确定精度）
精度选择确定打板精确到的小数点几位

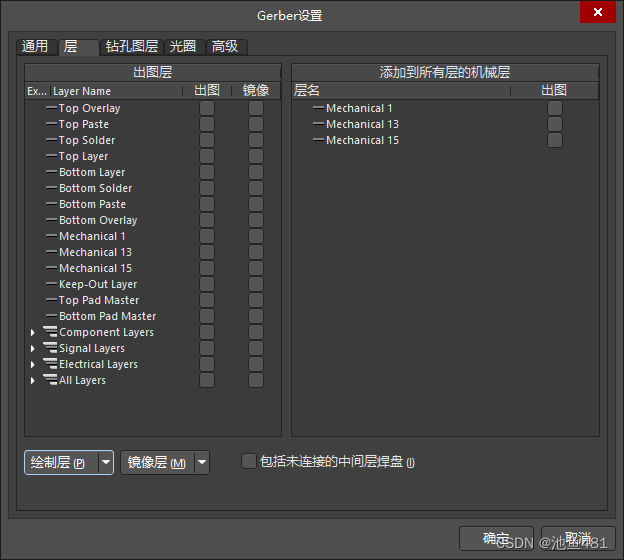

选择层
一般默认选择使用的层，镜像可不选
（添加到所有层的机械层）全勾选，勾选后该框内会应用到所有层
有图框内各处图层选项含义如下图所示：

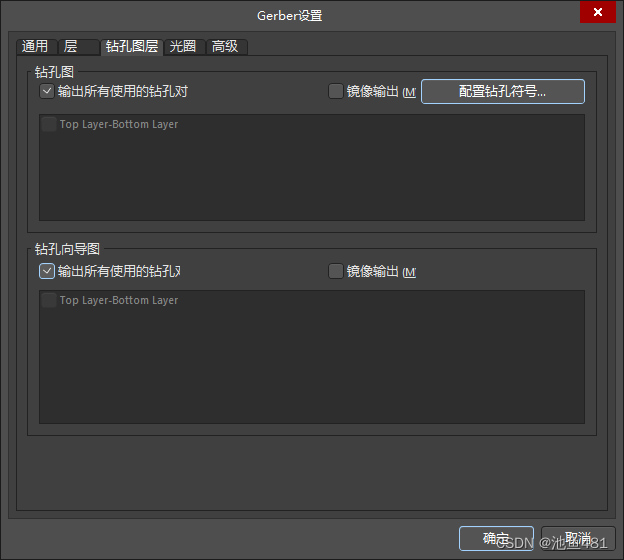

钻孔图层选择-全勾选
光圈选择-默认就好一般不做更改

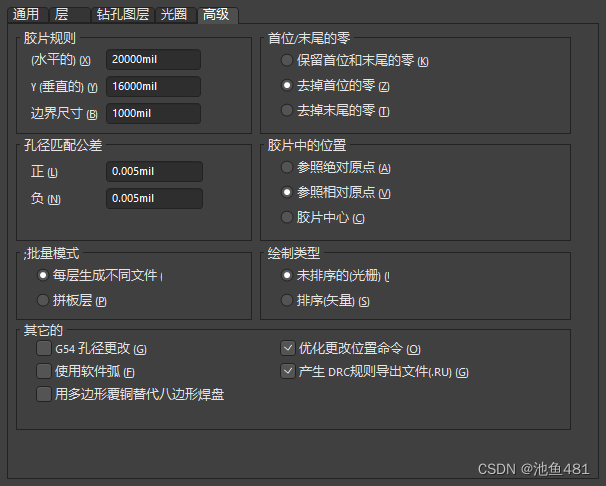

高级设计-由板子规模决定相应更改数值大小
点击确定-输出板子规模gerber文件

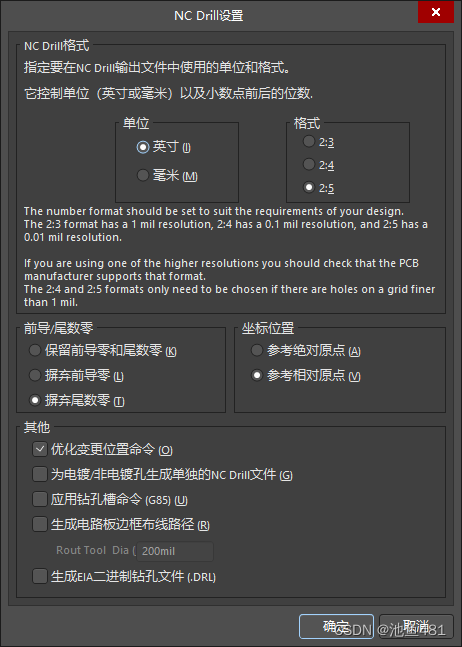

点击文件-制造输出-NC Drill-输出钻孔文件（当板子需要打孔时需要输出）
同样选择制造精度一般选择2：4
——点击确定
保存以上所有文件，并压缩打包（zip或rar）
总结【gerber打样文件生成步骤】：
1. 设置信号层、阻焊层、助焊层、丝印层、边框层等输出，设置Drill Guide和Drill Drawing两个钻孔辅助层输出
2. 输出NC Drill钻孔文件
注意事项：
1. 确认KeepOut层的闭合框线属性中未勾选keepout，凡是勾选的线都不能输出到gerber
2. 针对即有普通过孔，又有盲孔埋孔，还有不同形状焊盘孔时，输出的钻孔文件会增多，不同孔的形状和类型在钻孔文件中都会区分
3. 生成的gerber文件要仔细检查每一个文件
4.原理图及pcb应仔细检查，原理图是否正确，pcb库封装规格是否正确，pcb孔洞排线分布是否相互影响，排布是否切合实际
