Dubbo-服务调用

前言

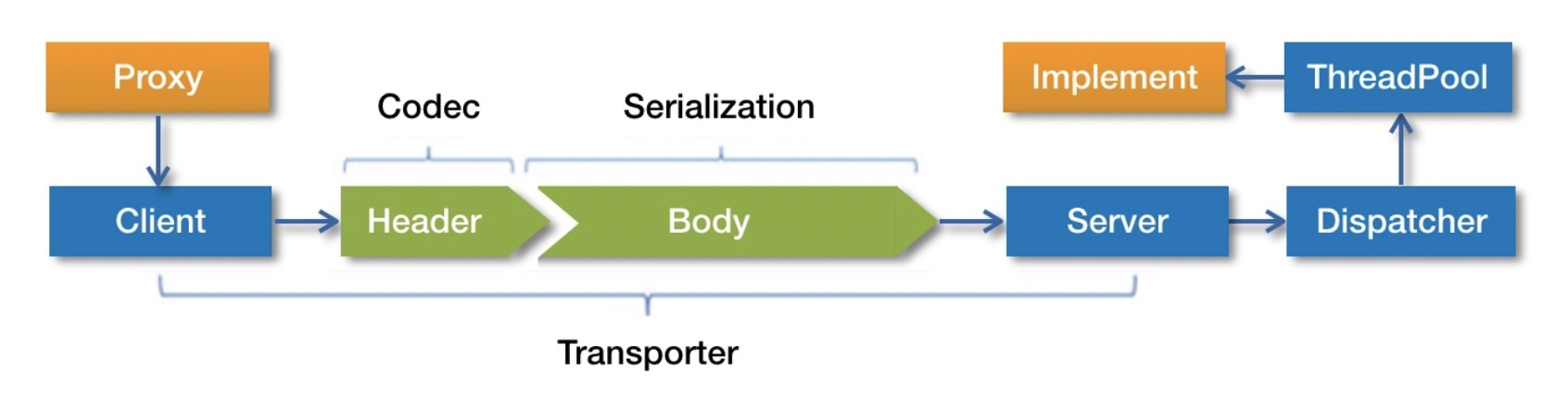

接着上一篇博客—Dubbo服务引用的内容，我们分析一次服务调用的过程。我们从消费者和提供者两个部分的视角来看下一次调用的过程原理。

服务消费者

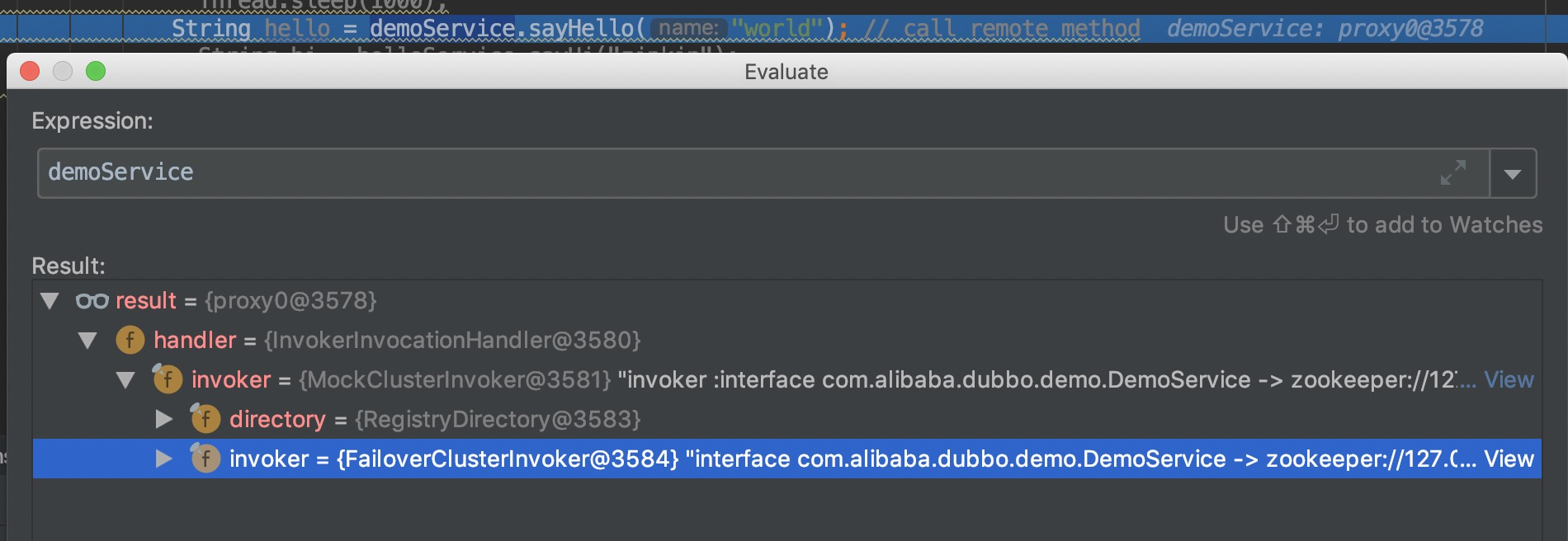

在服务引用之后，我们把 spring.xml 中的配置通过具体的协议转换成了 invoker 对象，并且通过 JavassistProxyFactory 生成了代理类，还会启动 Netty 客户端去连接了服务提供者(默认是在服务真实调用的时候才会去连接服务提供者)。所以服务调用的时候，我们调用的接口其实是个代理类，也就是如下图，demoService 这里真正的是代理类 proxy0，接着像上篇博客的分析，最后会调用到 InvokerInvocationHandler 类执行具体 invoker 的 invoke() 方法，发起RPC调用。本文的内容就是从这开始分析。

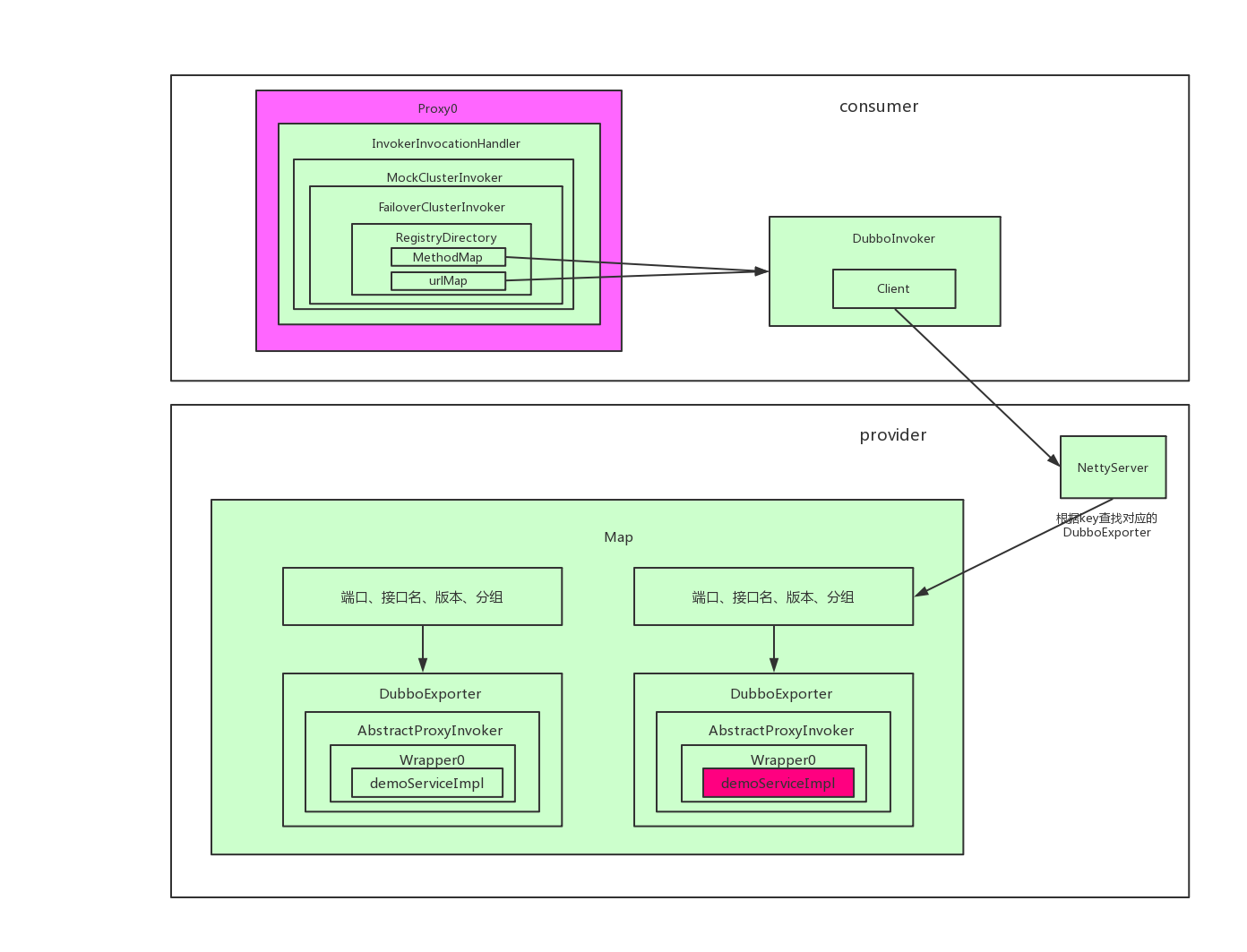

我们再看下分享的服务引用和服务调用的实体类关系图。接下来我们就一层一层的剥下来看看调用的流程。

发送Request消息

MockClusterInvoker—服务降级包装

MockClusterInvoker 是通过包装类 MockClusterWrapper 来创建的，MockClusterWrapper 类(实现 Cluster 接口)是通过SPI-AOP 的方式注入的， 会在服务引用的时候执行 cluster.join 这行代码的时候创建 MockClusterInvoker 实例。所以我们会调用到 MockClusterInvoker.invoke() 方法。

public class MockClusterWrapper implements Cluster {
    private Cluster cluster;
    public MockClusterWrapper(Cluster cluster) {
        this.cluster = cluster;
    }
    @Override
    public <T> Invoker<T> join(Directory<T> directory) throws RpcException {
      // new了一个MockClusterInvoker
        return new MockClusterInvoker<T>(directory,this.cluster.join(directory));
    }
}

MockClusterInvoker 是当配置了 <dubbo:reference mock=“XXX.service”> 的时候用来做服务降级的，当我们没有配置 mock 属性的时候就会直接执行其内部持有的 invoker (默认是 FailoverClusterInvoker)的方法。

// MockClusterInvoker.invoke
public Result invoke(Invocation invocation) throws RpcException {
        Result result = null;
        String value = directory.getUrl().getMethodParameter(invocation.getMethodName(), Constants.MOCK_KEY, Boolean.FALSE.toString()).trim();
        if (value.length() == 0 || value.equalsIgnoreCase("false")) {
            //没有mock属性就调用到这里的invoker
            result = this.invoker.invoke(invocation);
        } else if (value.startsWith("force")) {
            ...

FailoverClusterInvoker—服务容错

FailoverClusterInvoker 并没有 invoker 方法，invoker 方法在其父类 AbstractClusterInvoker 中，这里也是典型的模版设计的方式。

// AbstractClusterInvoker.invoke
public Result invoke(final Invocation invocation) throws RpcException {
    checkWhetherDestroyed();
    LoadBalance loadbalance = null;
    Map<String, String> contextAttachments = RpcContext.getContext().getAttachments();
    if (contextAttachments != null && contextAttachments.size() != 0) {
        ((RpcInvocation) invocation).addAttachments(contextAttachments);
    }
    List<Invoker<T>> invokers = list(invocation);//Directory.list获取可用的服务列表
    if (invokers != null && !invokers.isEmpty()) {
      //负载均衡实现选择
        loadbalance = ExtensionLoader.getExtensionLoader(LoadBalance.class).getExtension(invokers.get(0).getUrl().getMethodParameter(RpcUtils.getMethodName(invocation), Constants.LOADBALANCE_KEY, Constants.DEFAULT_LOADBALANCE));
    }
    RpcUtils.attachInvocationIdIfAsync(getUrl(), invocation);
    return doInvoke(invocation, invokers, loadbalance);//这里调用子类的doInvoke实现
}

1. Directory.list 这里获取所有可用的服务列表，Directory 持有 DubboInvoker 的 Map 这里会根据接口信息去 Map 中查找。需要注意的是，在这一步就会调用 Router.route 根据路由规则过滤一部分。
2. 然后根据负载均衡 LoadBalance 实现选择负载均衡算法，最后调用子类的 doInvoke 方法，默认也就是 FailoverClusterInvoker.doInvoke。

介绍完了模版类 AbstractClusterInvoker 我们就看下具体的子类实现，就以 FailoverClusterInvoker 为例。

public Result doInvoke(Invocation invocation, final List<Invoker<T>> invokers, LoadBalance loadbalance) throws RpcException {
  			// FailoverClusterInvoker重试的次数，默认是2次
        int len = getUrl().getMethodParameter(invocation.getMethodName(), Constants.RETRIES_KEY, Constants.DEFAULT_RETRIES) + 1;
       ...
        for (int i = 0; i < len; i++) {
            // 负载均衡
            Invoker<T> invoker = select(loadbalance, invocation, copyinvokers, invoked);
            invoked.add(invoker);
            RpcContext.getContext().setInvokers((List) invoked);
            Result result = invoker.invoke(invocation);// 发起RPC调用
          ...
        }
    }

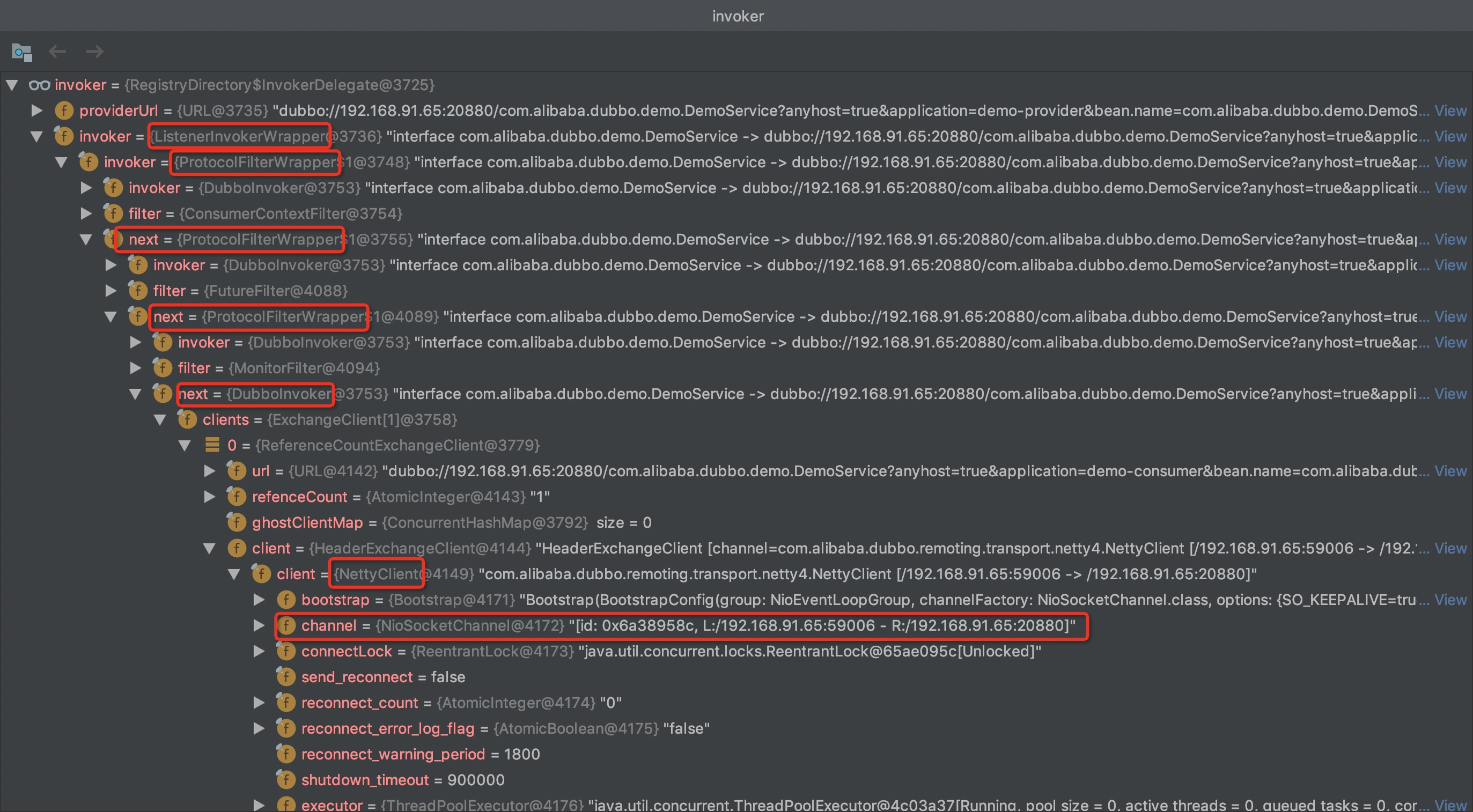

先进行负载均衡选择，然后选出一个 invoker 发起调用。我们看下最后发起调用的 invoker 实例到底是什么。从下面的图中，我们可以获取到几个重要的点：

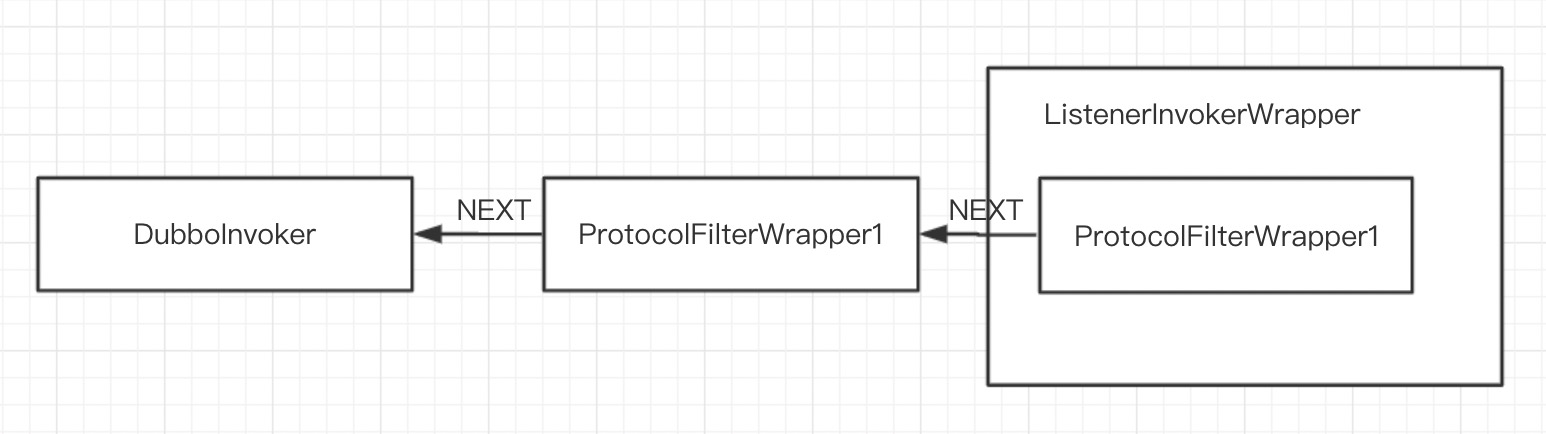

1. 真实调用的 DubboInvoker 外面还有两个包装类 ListenerInvokerWrapper 和 ProtocolFilterWrapper ，并且 DubboInvoker 位于过滤链的最尾部；


2. 最后在 DubboInvoker 中含有 NettyClient ，从上图可以清除的看到 consumer 连接的端口和 provider 暴露的 20880 端口。

DubboInvoker—发起调用

最后发起服务调用的是在 DubbokInvoker.doInvoke 方法中，无论是单工通信、异步调用还是同步调用，最终都是通过 currentClient.request(inv, timeout) 发起请求的。

protected Result doInvoke(final Invocation invocation) throws Throwable {
        RpcInvocation inv = (RpcInvocation) invocation;// 封装的请求对象
        ...
          boolean isAsync = RpcUtils.isAsync(getUrl(), invocation);
  boolean isOneway = RpcUtils.isOneway(getUrl(), invocation);
  int timeout = getUrl().getMethodParameter(methodName, Constants.TIMEOUT_KEY, Constants.DEFAULT_TIMEOUT);
  if (isOneway) {//单工通信
    ...
  } else if (isAsync) {// 异步调用
    ResponseFuture future = currentClient.request(inv, timeout);
    RpcContext.getContext().setFuture(new FutureAdapter<Object>(future));// 放入线程上下文
    return new RpcResult();
  } else {// 同步调用
    RpcContext.getContext().setFuture(null);
    return (Result) currentClient.request(inv, timeout).get();// 调用线程直接获取调用结果
  }
          ...
    }

异步调用和同步调用的唯一区别就是获取返回值的时机不同(Future.get()直接的地方不同)：

• 同步调用，在调用线程中直接取获取返回结果currentClient.request(inv, timeout).get()，这个时候如果没有结果还未返回，就会让调用线程进行等待状态；
• 异步调用是将结果放入 RpcContext ，然后先返回一个没有结果的 RpcResult 给调用线程，后面用户可以自己从 RpcContext 中取异步调用的结果。

// DefaultFuture.get 获取调用结果
public Object get(int timeout) throws RemotingException {
  if (timeout <= 0) {
    timeout = Constants.DEFAULT_TIMEOUT;
  }
  if (!isDone()) {
    long start = System.currentTimeMillis();
    lock.lock();
    while (!isDone()) {
      // 这里线程进入等待状态
      done.await(timeout, TimeUnit.MILLISECONDS);
      ...
    }
  }
}

// DefaultFuture.doReceived 这里是当接收到返回结果的时候会唤醒调用线程
private void doReceived(Response res) {
  lock.lock();
  response = res;
  if (done != null) {
    done.signal(); // 唤醒调用线程
  }
  ...
}

如果在调用线程中先发起了两次异步调用，再获取异步调用结果的时候，我们只能取到第二次的调用结果，这是因为在 DubboInvoker.doInvoke 的时候会把第一次的调用 Future 给覆盖了。

Netty客户端发送请求

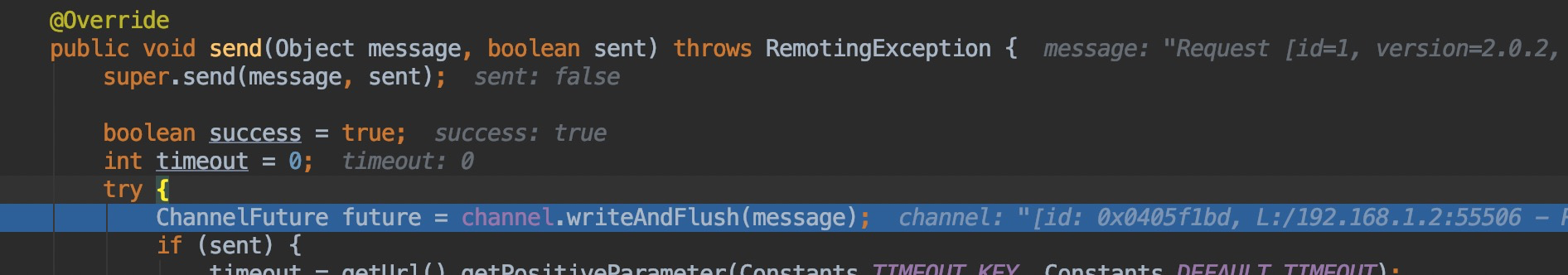

在执行currentClient.request就发起了RPC调用，最终会调用到 NettyChannel 中，这中间包括 Exchange 层封装成 Request 对象、线程派发等处理。

在 NettyChannel.send 之后，就是 Netty 的处理了，主要就是经过一系列的 Handler，然后把数据发出去。这里需要注意几点：

1. Handler中最重要的就是编解码器，本文不分析编解码和 dubbo 协议；

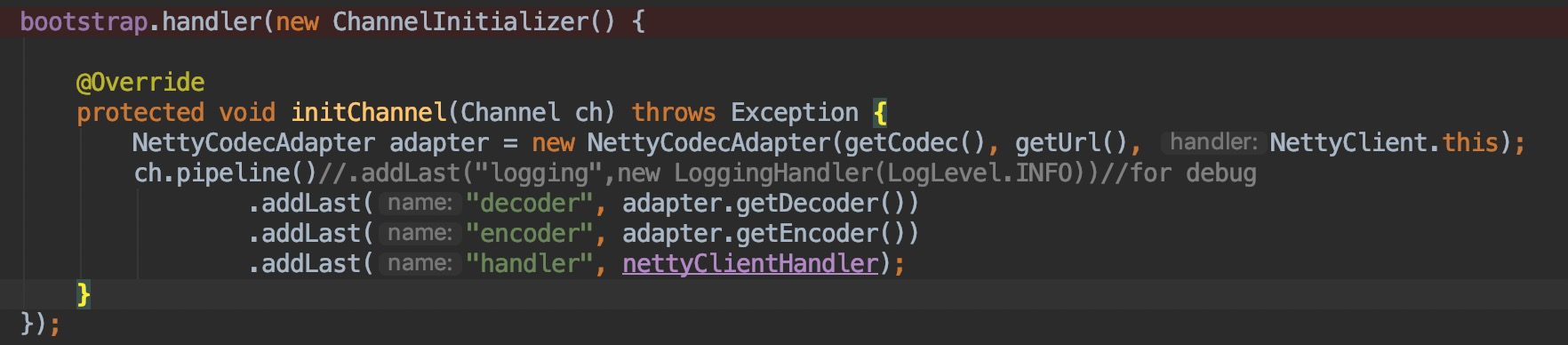

2. 为了防止各个功能形成很长的 Handler 链，Dubbo 用装饰者模式进行了优化，最终在 Handler 链上的只会有3个(如下图)，在 NettyClient 和 NettyServer 上可以看到；
3. 服务消费者也是有线程派发策略的，具体分析见下面。

在编解码的时候就涉及 Dubbo 的几种序列化方式，序列化的作用就是发送请求/响应的时候，把Java对象转换成二进制流才能传输，反序列化就是接收请求/响应的时候把二进制流转为Java对象然后再进行业务处理。Dubbo 默认的序列化方式是 hessian2，此外还有 fastjson 和 JDK 的序列化方式。

接收Response消息

服务消费者的 handler 和服务提供者的封装一样。但是在 HeaderExchangeHandler 这里就返回了，我们看下HeaderExchangeHandler 这里的代码。

从下面这段代码我们也能看出消费者和提供者虽然 Handler 都是一样的，但是处理逻辑的不同，在 HeaderExchangeHandler 中如果收到的是 Response响应消息，就不会再去往下调用 handler 了。那么最后我们看下 DefaultFuture 中是如何处理接收到的数据，并通知用户线程的。

public void received(Channel channel, Object message) throws RemotingException {
  ...
  if (message instanceof Request) {
    ...//
      // 服务提供者接收Request请求然后去执行，会接着去请求DubboProtocol里的处理器
    handler.received(exchangeChannel, request.getData());
  } else if (message instanceof Response) {
    handleResponse(channel, (Response) message); // 这里就是消费者接收Response
  }
  ...
}

static void handleResponse(Channel channel, Response response) throws  {
  if (response != null && !response.isHeartbeat()) {
    DefaultFuture.received(channel, response);
  }
}

通知用户线程

Dubbo 一个消费者会发起多个不同的 RPC 请求，但当接收返回的时候，如何把不同的响应和之前发送的请求对应起来呢？在 Dubbo 中是通过请求的时候附加 id ，并响应的时候带着这个 id 这种方式实现的。然后从 FUTURES 中获取对应的 future 就可以了。

public static void received(Channel channel, Response response) {
    try {
      // 根据请求/响应的id从缓存的FUTURES中获取这个请求的future，即对应到哪个请求
        DefaultFuture future = FUTURES.remove(response.getId());
        if (future != null) {
            future.doReceived(response);
        } ...
    } finally {
        CHANNELS.remove(response.getId());
    }
}

剩下最后一步，业务线程中获取 RPC 调用结果，是通过 DefaultFuture.get 的方式(无论是异步/同步，本质都是调用了 get 方法)，会让线程进入等待状态，而 future.doReceived(response); 就可以把业务线程唤醒，这里等待唤醒用的是条件锁，ReentrantLock.newCondition。

// DefaultFuture.get 获取调用结果
public Object get(int timeout) throws RemotingException {
  if (timeout <= 0) {
    timeout = Constants.DEFAULT_TIMEOUT;
  }
  if (!isDone()) {
    long start = System.currentTimeMillis();
    lock.lock();
    while (!isDone()) {
      // 这里线程进入等待状态
      done.await(timeout, TimeUnit.MILLISECONDS);
      ...
    }
  }
}

// DefaultFuture.doReceived 这里是当接收到返回结果的时候会唤醒调用线程
private void doReceived(Response res) {
  lock.lock();
  response = res;
  if (done != null) {
    done.signal(); // 唤醒调用线程
  }
  ...
}

服务提供者

接收Request消息

Nettyhandler

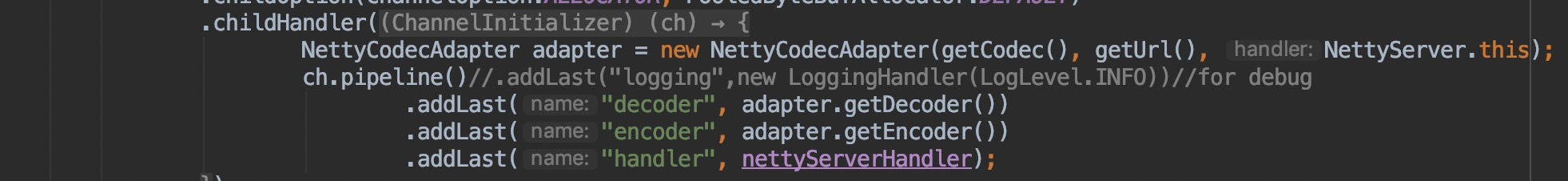

众所周知，Dubbo RPC 的调用走的是 Netty(默认情况)，所以服务提供者接收到消息也就是 Netty 服务端接收到消息，所以我们直接看下 NettyServer 的 handler 构造。

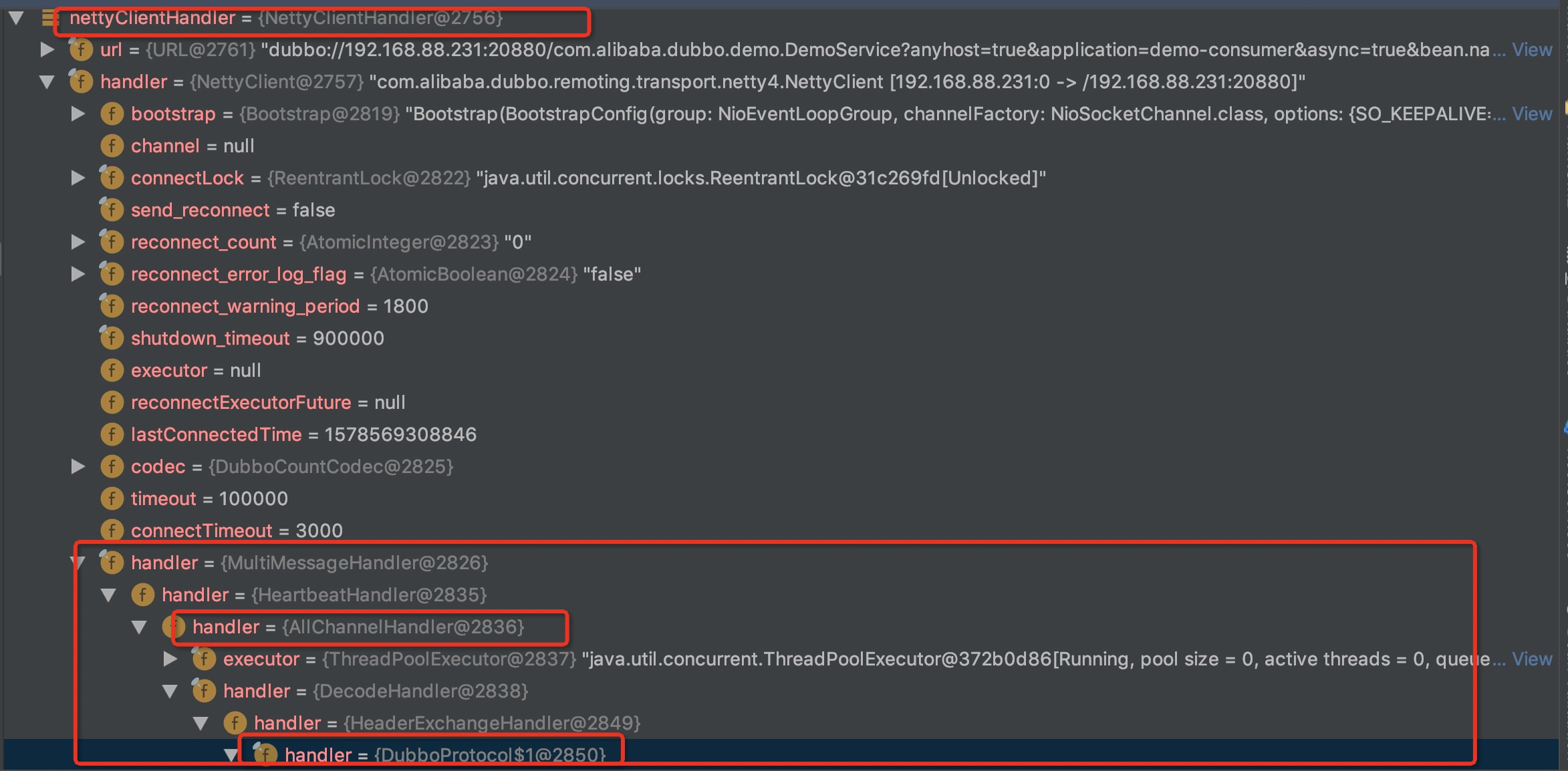

可以看到 NettyServer 的 handler 链也是3个，除了编解码器 handler，我们重点看下业务处理相关的 nettyServerHandler。nettyServerHandler 通过装饰者模式进行了封装，我们 debug 一探究竟。

AllChannelHandler

RPC 调用过程中，一方(无论是服务消费者还是提供者都有线程派发策略)接收请求并进行业务处理，如果没有将接收请求的 IO 线程和业务处理线程分开的话，也就是直接用接收 IO 操作的线程去处理业务逻辑，如果业务耗时长，那么就会浪费 IO 线程，造成别的请求不了的问题。

为了应对这种情况，Dubbo 设计了多种线程派发模式，可以将 IO 线程和业务线程分开，让业务代码在别的线程上执行，而不占用 IO 线程资源。支持 5 种线程派发模式：

IO线程和业务线程的分离方式

Netty 把接收到消息、建立连接、断开连接等事件都封装成了一个单独的方式，而分离线程或者说，分离不同事件的方式就是基于这个事件机制。

如果要分离 IO 线程和业务线程，就把传入的数据封装成一个 Runnable 然后放到业务线程处理池就可以了，如果不需要分离，就让业务处理在原来的 IO 线程上即可。

public void received(Channel channel, Object message) throws RemotingException {
  ExecutorService cexecutor = getExecutorService();// 业务处理线程池
  try {// 把业务操作提交给线程池就好了
    cexecutor.execute(new ChannelEventRunnable(channel, handler, ChannelState.RECEIVED, message));
  }
  ...
}

Dubbo 提供了4种业务线程池，默认的是 fixThreadPool ，线程数是200，其他还有 CachedThreadPool、EagerThreadPool、LimitedThreadPool。

HeaderExchangeHandler

在 AllChannelHandler 中分离 IO线程和业务线程，把 Request 消息封装成 ChannelEventRunnable 传给了线程池处理，ChannelEventRunnable 又把任务交给了 HeaderExchangeHandler.received() 执行。

// HeaderExchangeHandler.received()
public void received(Channel channel, Object message) throws RemotingException {
  try {
    if (message instanceof Request) {
      if (request.isEvent()) {
        handlerEvent(channel, request);
      } else {
        if (request.isTwoWay()) {// 一般都是双工的，一般的请求走这里
          Response response = handleRequest(exchangeChannel, request);//处理消息
          channel.send(response);//发送response消息
        }
    ...
}

所以 Request 消息会在 handleRequest() 里处理，并且处理之后会把 Response 消息再发送给消费者，这里注意返回的 Response 会用 Request 的id，为的就是消费者接收 Response 消息的时候，能够对应到当时请求的 Future。

Response handleRequest(ExchangeChannel channel, Request req) throws RemotingException {
  // Response中用了request的id
  Response res = new Response(req.getId(), req.getVersion());
        try {
            Object result = handler.reply(channel, msg);//交给DubboProtocol中的handler处理
            res.setStatus(Response.OK);
            res.setResult(result);
        }
        return res;
    }

DubboProtocol$1

接下来我们在看一下 DubboProtocol$1 是如何去调用实际的接口实现类的，答案在 DubboProtocol 内部的 requestHandler.reply 方法中。如下面的注释，我们需要关注两个地方：如何获取 invoker 对象和使用 invoker 对象去调用真实的服务接口实现类。

public Object reply(ExchangeChannel channel, Object message) throws RemotingException {
  if (message instanceof Invocation) {
    Invocation inv = (Invocation) message;
    Invoker<?> invoker = getInvoker(channel, inv);// 获取 invoker
    ...
      return invoker.invoke(inv); //这里就是调用真实的接口实现
  }
}

getInvoker 获取 invoker对象很简单，就是根据端口、接口名、版本、分组从 exporterMap中找到对应的 exporter，(之前服务暴露的时候把 key=端口、接口名、版本、分组，value=exporter 放入了 exporterMap 中)，DubboExporter 中持有 AbstractProxyInvoker。看下上面的实体关系图就明了了。

Invoker<?> getInvoker(Channel channel, Invocation inv) throws RemotingException {
  ...
    String serviceKey = serviceKey(port, path,inv.getAttachments().get(Constants.VERSION_KEY),inv.getAttachments().get(Constants.GROUP_KEY));
	// 根据端口、接口名、版本、分组 从 exporterMap中找到对应的 exporter，然后在获取 invoker
  DubboExporter<?> exporter = (DubboExporter<?>) exporterMap.get(serviceKey);
  return exporter.getInvoker();
}

接着 AbstractProxyInvoker 中持有 wrapper0 ，wrapper0 中又持有真实的服务实现 demoServiceImpl，这样就可以实现服务调用了。

发送Response消息

在完成了服务调用之后，会把结果封装成 Response 对象，然后通过 channel.send 的方式把结果返回给服务消费者，这里的内容和消费者发送差不多，不做过多分析了。

//HeaderExchangeHandler.received()
channel.send(response);
