NO.3 微处理器（CPU）外部结构

现在开始正式进入微机的内部结构和功能，从外到内，首先是CPU的外部结构。

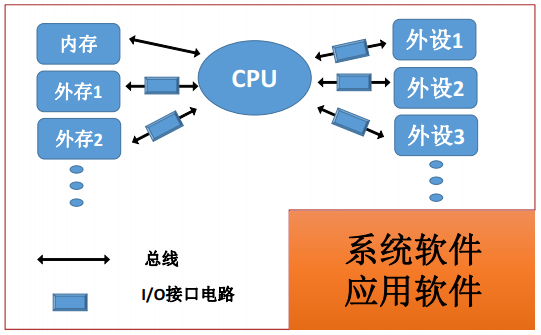

微处理器的外部结构总结起来就一张图：

这里面有几个概念，一个一个理清楚。

• 总线：用于传输信息的通道，按照传输信息的不同可以分为三类（数据总线、地址总线、控制总线），按照级别的不同可以分为微处理器级总线和系统级总线。

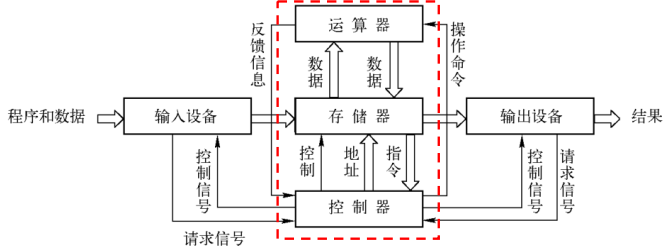

之前说过的冯·诺依曼计算机结构里就有各种总线。

• 外设：不同于平时说的电脑外设，这个外设是对于CPU来说的。

• 内存：其作用是用于暂时存放CPU中的运算数据，以及与硬盘等外部存储器交换的数据。与计算机进行交互的数据都必须经过内存。

• 外存：外存储器，比如硬盘、光盘等。

拿到8086处理器，首先会看到这样一种双列直插式封装的CPU有40个引脚，这些引脚就是上面说的微处理器级总线。

8086的存储器按字节（8位）单位组织，有20条地址总线，所以就有2^20字节（1MB）的存储空间。

除此之外，CPU的外部结构中还有I/O端口，这是连接CPU与I/O设备的控制电路，是CPU和外设传输信息的通道。

在使用时还需要对I/O端口进行寻址，管理地址空间，但是课程里不太涉及。
