蓝桥杯嵌入式备赛———PWM

我这里使用的是新版本竞赛平台（STM32G431）
有帮助的话记得一键三连，点赞收藏关注哦~

文章目录

前言

新版本的PWM对比老版本容易的不是一点半点。知识点不知道网上有很多可以自己查一下，我就直接上干货了。

一、STM32CubeMX配置

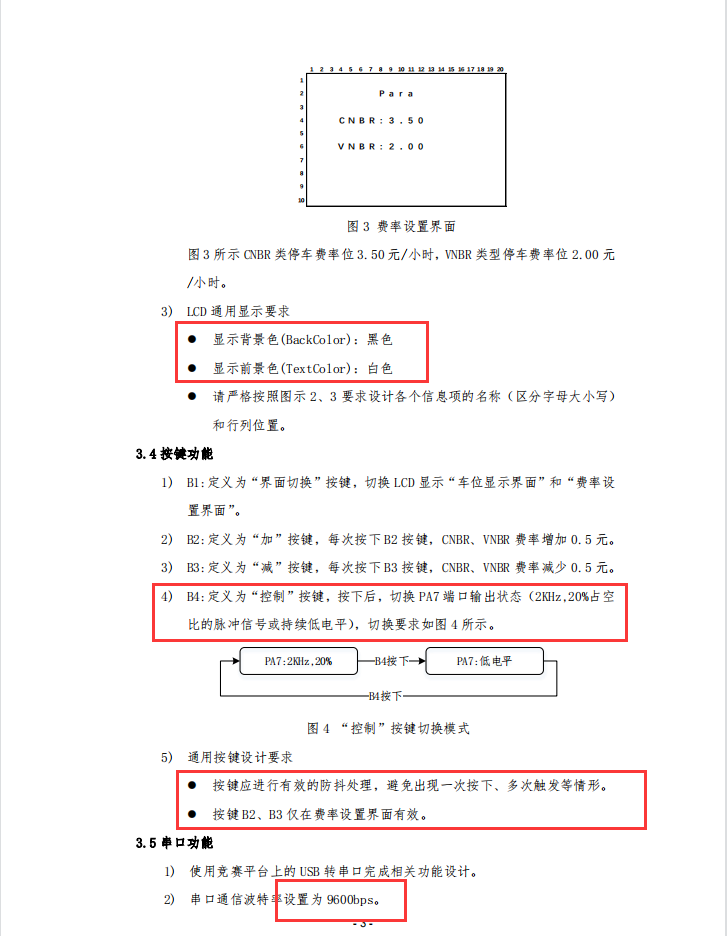

以第十二届蓝桥杯嵌入式省赛对PWM的考察为例
Alt
第十二届蓝桥杯嵌入式省赛考察了PA7的脉冲输出。我们参考赛点资源包芯片资料中的数据手册（打开后直接查找PA7）
在这里插入图片描述
可以看到PA7对应TIM3_CH2，打开赛点资源包液晶驱动参考程序中的HAL_06_LCD\HAL_06_LCD.ioc进行配置。

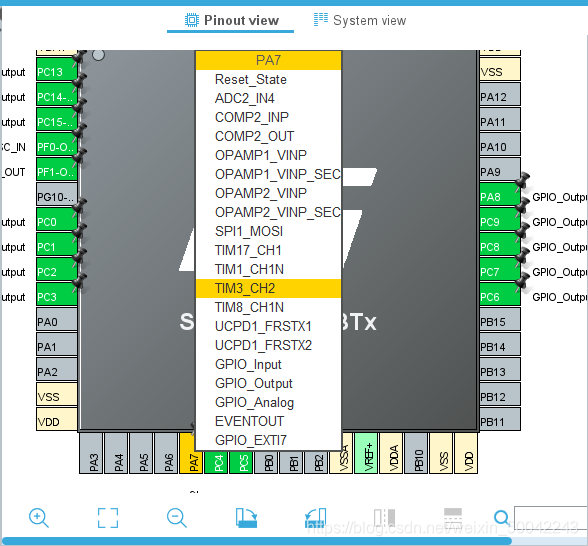

找到PA7，打开TIM3_CH2
在这里插入图片描述

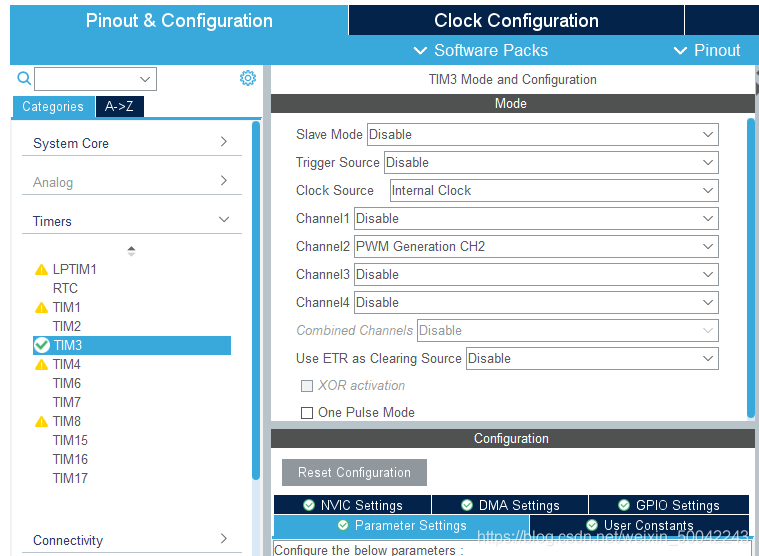

对TIM3进行配置

在这里插入图片描述

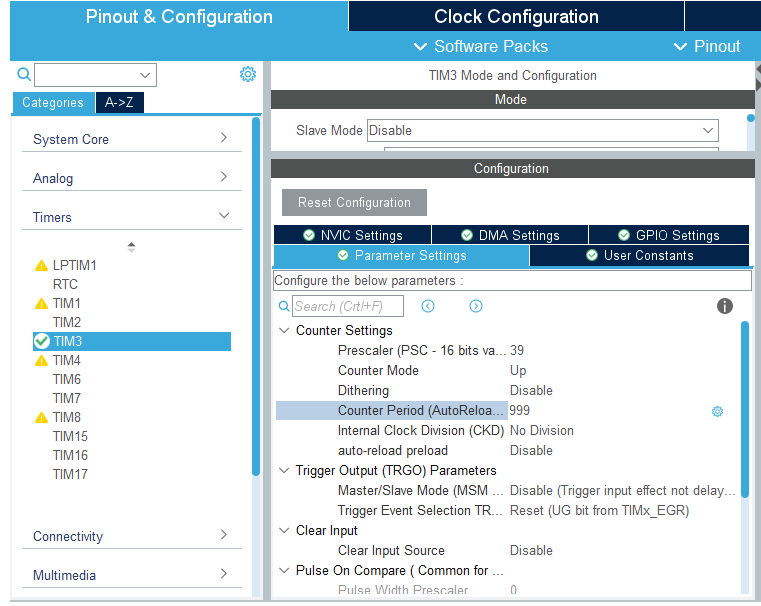

参数配置，这里我们按照题意，题目要求我们2KHz，通过计算(80MHz/(39+1))/(999+1)=2KHz，我们就把预分频系数设为39，计数周期设为999。 这里我们可以记一下1MHz=1000KHz=1000000Hz，80MHz是默认的时钟频率。一般我们计数周期都考虑为999，就不难计算分频系数。

在这里插入图片描述

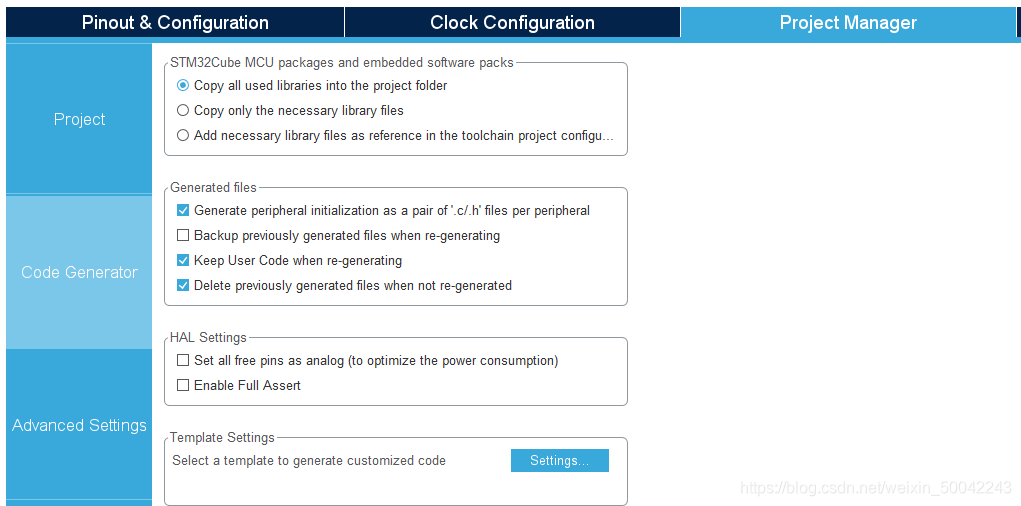

配置完成后，推荐生成.c/.h文件如下图所示

在这里插入图片描述

最后点击右上角的GENERATE CODE完成配置。可以在点击GENERATE CODE完成配置后直接打开项目。

二、keil5中完成占空比设置

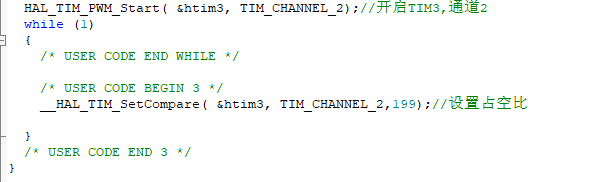

在main.c中完成占空比设置，如下图
在这里插入图片描述

计数周期为999，199就是百分之20%的占空比。若要完成题目要求可以定义一个变量，当按键按下时变量等于199。

三、使用示波器进行检验

烧录完成后，连接示波器，黑接GND，红接PA7。即可看到方波，查看参数正占空比为20%，负占空比为80%。

四、小结

PWM使用HAL库配置完成后真的很简单，我也是初学者，学习笔记，若有错误，敬请指正！
