1、bios如何启动引导分区

2、段寄存器以及寻址方式

bios如何启动引导分区

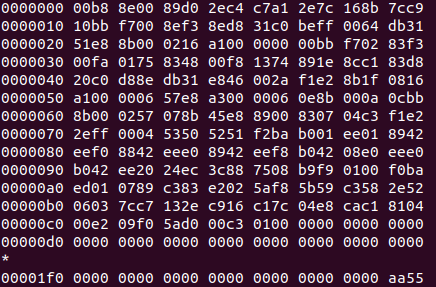

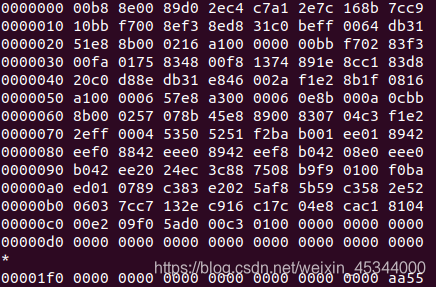

bios在mbr引导模式下，会读取第一个扇区，并检测该扇区是否为启动扇区。怎么检查第一个扇区是否是启动扇区，继续往下启动呢，X86规定死了，该扇区的结尾，要以55aa为结尾。再介绍一个知识点，硬盘是以扇区作为操作的，一个扇区是512个字节。因此，末尾以55aa为结尾，可以看作511号字节为55，512号字节为aa。当第一个扇区的代码段，不超过512字节的时候，要把剩余的直到509的字节位清0。当超过512字节时（请保证主引导扇区不超过512字节），如果超过，请从代码段中，将启动代码从硬盘中拷贝出来再执行，这个以后的blog会继续讲解。因此，不超过512字节时，一个合格的主引导扇区要这么写代码：times 510-($ - $$) db 0 db 0x55,0xaa。这里面 $- $ $分别代表了啥呢？ $表示改该段主引导分区的汇编结束的地址。比如你的代码写了400字节，那么这个时候 $就代表了400，而 $ $代表了整个代码汇编开始的地址，在这儿汇编开始的地址就是0。因此510 - ( $ - $ $)就表示了510 - （400 - 0）= 110。times表示重复执行，因此这个代码表示填充110个0，从400到510，最后511字节为55，512字节为aa。这样子一个合格的主引导分区就完成了。

段寄存器和寻址方式

bios检测到主引导扇区是合格的时候时（以55aa为结尾），会将此代码加载到0x7c00处加载，下面由一套启动code为例。

         mov ax,0xb800                 ;指向文本模式的显示缓冲区
         mov es,ax

         ;以下显示字符串"Label offset:"
         mov byte [es:0x00],'L'
         mov byte [es:0x01],0x07
         mov byte [es:0x02],'a'
         mov byte [es:0x03],0x07
         mov byte [es:0x04],'b'
         mov byte [es:0x05],0x07
         mov byte [es:0x06],'e'
         mov byte [es:0x07],0x07
         mov byte [es:0x08],'l'
         mov byte [es:0x09],0x07
         mov byte [es:0x0a],' '
         mov byte [es:0x0b],0x07
         mov byte [es:0x0c],"o"
         mov byte [es:0x0d],0x07
         mov byte [es:0x0e],'f'
         mov byte [es:0x0f],0x07
         mov byte [es:0x10],'f'
         mov byte [es:0x11],0x07
         mov byte [es:0x12],'s'
         mov byte [es:0x13],0x07
         mov byte [es:0x14],'e'
         mov byte [es:0x15],0x07
         mov byte [es:0x16],'t'
         mov byte [es:0x17],0x07
         mov byte [es:0x18],':'
         mov byte [es:0x19],0x07

   infi: jmp near infi                 ;无限循环
  times 510-($-$$) db 0
            db 0x55,0xaa

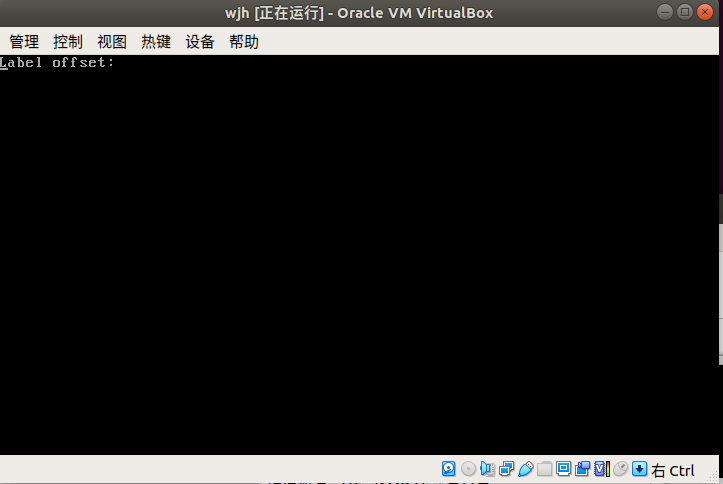

可以看到此段代码在末尾以55aa结尾，因此该代码是一套启动代码。8086模式中，有许多的寄存器，例如ax、bx、cx、dx普通寄存器，也有cs、ds、es等段寄存器。86的寄存器都是16位的寄存器，但是86的寻址范围是20位的寻址范围，这导致了16位的寄存器没办法得到20位地址，这如何实现呢，就有了段寄存器的概念。将段寄存器和普通寄存器加在一起使用，得到20位的地址，将段寄存器中的地址左移4位，加上普通寄存器的值，就组成了20位的1MB寻址范围。例如上述代码中[es:0x00]，由开头可知es = 0xb800，因此左移4位0xb8000，所以L的放在了0xb8000的位置，a放在了0xb8002的位置，这个位置是显卡显存的位置。显存上偶数位为字符位，而奇数位为颜色位。
