单臂路由

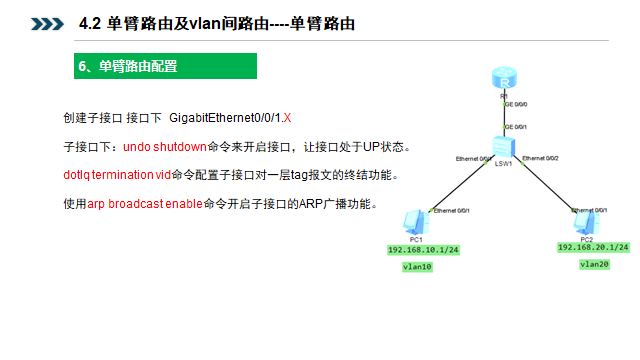

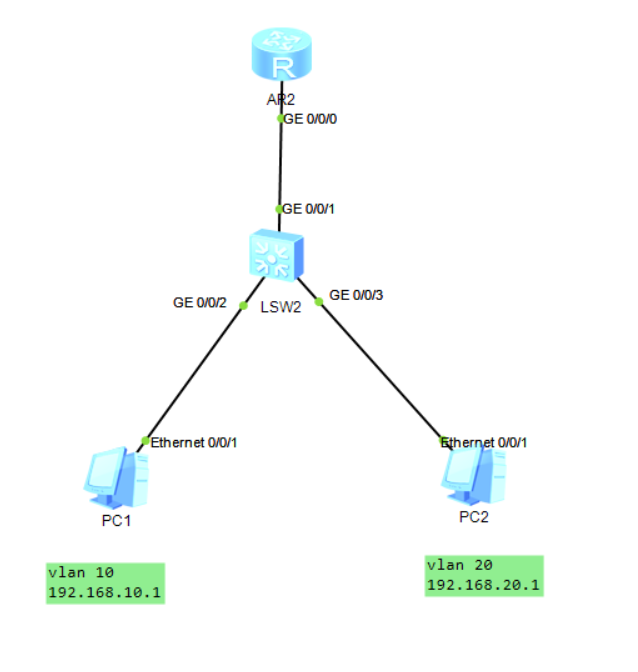

一：在pc机上配置IP地址与网关，子网掩码；

二：配置交换机LSW2 ，在交换机上创建vlan10 ，vlan20 ，并配置Trunk端口；

<Huawei>sys                                                                              进入系统视图

[Huawei]sys SW LZ                                                                    修改交换机名称

[SW LZ]vlan batch 10 20                                                              创建vlan10 20

[SW LZ]interface g 0/0/2                                                               进入端口GE0/0/2

[SW LZ-GigabitEthernet0/0/2]port link-type access                      使端口为access 模式

[SW LZ-GigabitEthernet0/0/2]port default vlan 10                       使该端口处于vlan10 局域网

[SW LZ-GigabitEthernet0/0/2]interface g 0/0/3

[SW LZ-GigabitEthernet0/0/3]port link-type access

[SW LZ-GigabitEthernet0/0/3]port default vlan

[SW LZ-GigabitEthernet0/0/3]interface g 0/0/1

[SW LZ-GigabitEthernet0/0/1]port link-type trunk                          使端口GE0/0/1 为Trunk 模式

[SW LZ-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20

配置交换机GE0/0/1端口允许vlan10 vlan20 的数据通过

三：配置路由器AR2，主要配置子接口IP地址及其IEEE 802.1q （DOT1Q）封装；

<Huawei>sys                                             进入系统视图

[Huawei]sys AR LZ                                   修改路由器名称

[AR LZ]interface g0/0/0.1

用来创建子接口GE0/0/0.1，代表物理接口 GEO/0/1内的逻辑接口通道。

[AR LZ-GigabitEthernet0/0/0.1]dot1q termination vid 10

[AR LZ-GigabitEthernet0/0/0.1]ip add 192.168.10.254 24

用来配置子接口 IEEE 802.1q封装的单层VLANID。默认情况，子接口没有配置IEEE 802.1q封装的单层VLANID。此命令执行成功后，终结子接口对报文的处理如下：接收报文时，剥掉报文中携带的Tag后进行三层转发，转发出去的报文是否带 Tag 由出接口决定；发送报文时，将相应的VLAN信息添加到报文中再发送。

[AR LZ-GigabitEthernet0/0/0.1]arp broadcast enable

用来启用子接口的ARP广播功能。默认情况下，终结子接口没有启用ARP广播功能。子接口不能转发广播报文时，收到广播报文后会直接丢弃该报文。为了允许终结子接口转发广播报文，可以通过在子接口上执行命令。

[AR LZ-GigabitEthernet0/0/0.1]interface g0/0/0.2

[AR LZ-GigabitEthernet0/0/0.2]dot1q termination vid 20

[AR LZ-GigabitEthernet0/0/0.2]ip add 192.168.20.254 24

[AR LZ-GigabitEthernet0/0/0.2]arp broadcast enable

四：

单臂路由的GE 0/0/0.1 类型的子接口是逻辑接口在现实中并不存在；
