activiti6.0 查看流程图 审批后的流程进度显示红线

看到网上有很多实现此功能的代码，大概是找出历史记录，并按照时间排序，将历史记录里面的节点和连线全部展示。

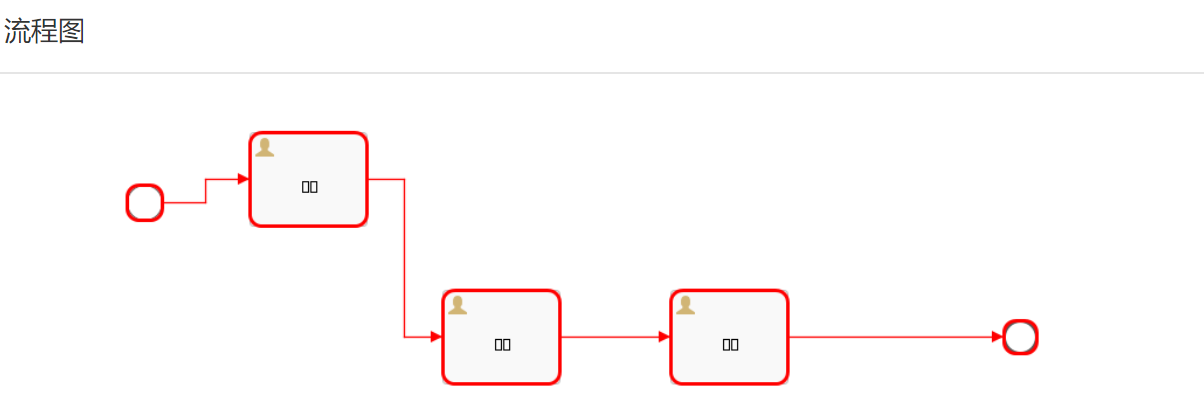

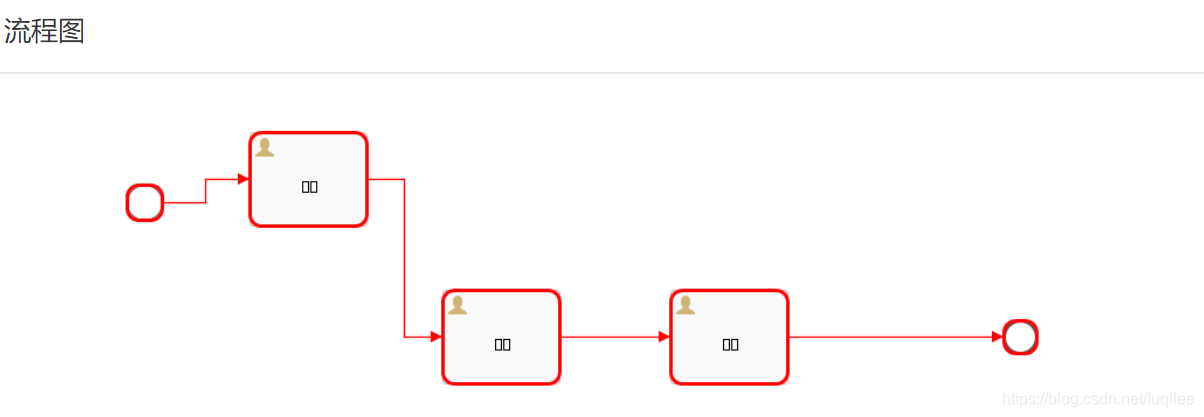

如果是简单的流程，没有问题，如上图。

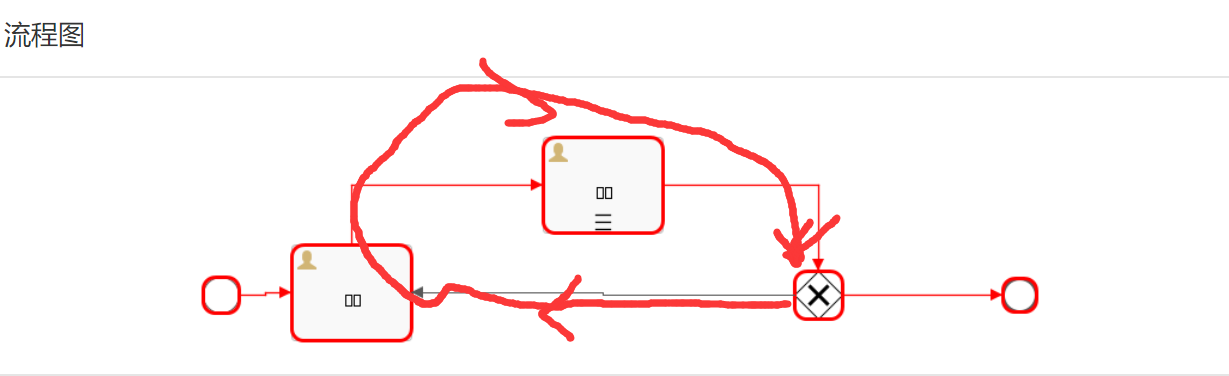

但是如果是下面的图，涉及到将流程回转的，那么历史表中会记录整个过程，这时候的再展示就不对了。

比如上图，如果一直循环在这里，那么整个线条是一致在循环的，这样的话，看到的将是一个闭环的红线，即便是简单的流程，如果有回退，那么看到的记录里面，仍然会有混乱。

问题解决思路：

找到当前待审批的任务，逐步前推，自然就不会有问题了。

废话少说，上代码：

/** 显示流程图
 * @param request
 */
@ResponseBody
@RequestMapping("/displayFlowCurrPic")
public void displayFlowCurrPicnew(HttpServletRequest request, HttpServletResponse response){
    BufferedImage img = new BufferedImage(300, 150, BufferedImage.TYPE_INT_RGB);
    String deploymentId=request.getParameter("deploymentId");
    try {
        ProcessDefinition  processDefinition=repositoryService.createProcessDefinitionQuery().deploymentId(deploymentId)//使用部署对象ID查询
                .singleResult();
        List<Task> activeTasks=taskService.createTaskQuery().processDefinitionId(processDefinition.getId()).list();
        // 已执行的节点ID集合
        List<String> executedActivityIdList = new ArrayList<String>();
        List<String> highLines = new ArrayList<String>();
        List<String> highNodes = new ArrayList<String>();
        //log.info("获取已经执行的节点ID");

        BpmnModel bpmnModel = repositoryService.getBpmnModel(processDefinition.getId());
        for(Task tk:activeTasks){
            executedActivityIdList.add(tk.getTaskDefinitionKey());
            highLines.addAll(getHighLines(bpmnModel,tk.getTaskDefinitionKey()));
            highNodes.addAll(getHighNodes(bpmnModel,tk.getTaskDefinitionKey()));
        }
        // 获取流程图图像字符流
        InputStream imageStream = new DefaultProcessDiagramGenerator().generateDiagram(bpmnModel, "png",
                highNodes, highLines, "宋体", "宋体", "宋体", null, 1.0);
        // 输出资源内容到相应对象
        byte[] b = new byte[1024];
        int len;
        while ((len = imageStream.read(b, 0, 1024)) != -1) {
            response.getOutputStream().write(b, 0, len);
        }
    } catch (Exception e) {
        e.printStackTrace();
    }
}

/**
 * 获取高亮的线
 * @param bpmnModel
 * @param key
 * @return
 */
private Set<String> getHighLines(BpmnModel bpmnModel,String key){
    FlowNode fl=(FlowNode) bpmnModel.getFlowElement(key);
    List<SequenceFlow> pvmTransitions = fl.getIncomingFlows();
    Set<String> highLines=new HashSet<>();
    for(SequenceFlow sf:pvmTransitions){
        highLines.add(sf.getId());
        if(StringUtils.isNotBlank(sf.getSourceRef())){
            highLines.addAll(getHighLines(bpmnModel,sf.getSourceRef()));
        }
    }
    return highLines;
}
/**
 * 获取高亮的线
 * @param bpmnModel
 * @param key
 * @return
 */
private Set<String> getHighNodes(BpmnModel bpmnModel,String key){
    FlowNode fl=(FlowNode) bpmnModel.getFlowElement(key);
    List<SequenceFlow> sequenceFlows = fl.getIncomingFlows();
    Set<String> highNodes=new HashSet<>();
    highNodes.add(key);
    for(SequenceFlow sf:sequenceFlows){
        if(StringUtils.isNotBlank(sf.getSourceRef())){
            highNodes.addAll(getHighNodes(bpmnModel,sf.getSourceRef()));
        }
    }
    return highNodes;
}

前端定义一个img标签，查询的时候：

$("#disFlowPic").attr("src","../api/displayFlowCurrPic?deploymentId="+deploymentId+"");
