设计模式之看懂时序图

一 定义

• 时序图（Sequence Diagram）是显示对象之间交互的图，这些对象是按时间顺序排列的。时序图中显示的是参与交互的对象及其对象之间消息交互的顺序。
• 时序图包括的建模元素主要有：对象（Actor）、生命线（Lifeline）、控制焦点（Focus of control）、消息（Message）等等。


二 处理流与对象间的协作

class Client {
    Server server;
    void work(){
        server.open();
        server.print("Hello");
        server.close();
    }
    // ...
}

class Server{
    Device device;
    void open(){
        // ...
    }
    void print(String s){
        device.write(s);
        // ...
    }
    void close(){
        // ...
    }
    // ...
}

class Device{
    void write(String s){
        // ...
    }
}

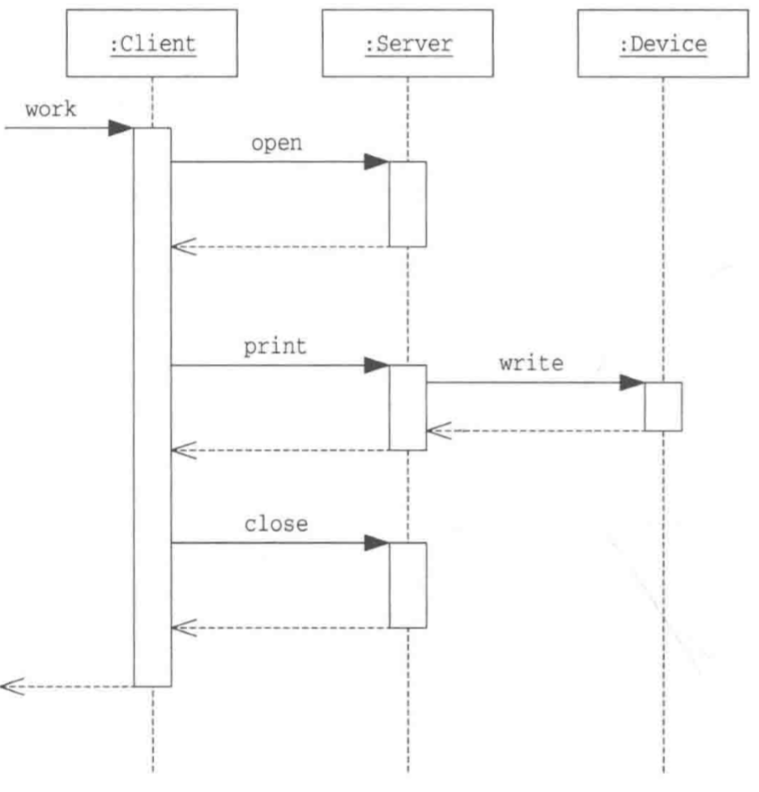

说明：

• 图中共有3个实例，最上方的3个长方形表示。在其内部写有类名，类名跟在冒号之后，并带有下划线，分别代表Client类，Server类，Device类的实例。如果需要可以在冒号之前表示出实例名，如server：Server
• 每个实例都带有一条向下延伸的虚线，称为生命线。可以理解为时间从上向下流逝，上面是过去，下面是未来。生命线仅存在于实例的生命周期内。
• 生命线上有一些细长的长方形，表示实例处于某种活动中。

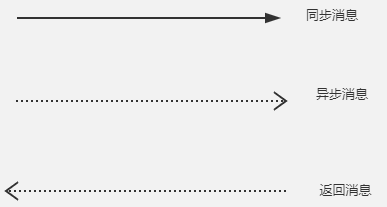

• 黑色实现箭头表示方法的调用。以带有open字样的箭头为例，表示client调用server的open方法。当server的open方法被调用后，server实例处于活动中，因此open箭头处画出了一个细长的长方形。
• 虚线箭头（<------）表示返回消息
• 时序图的阅读顺序是沿着生命线从上至下阅读。然后当遇到箭头时，我们可以顺着箭头所指的方向查看对象间的协作。
