利用powerdesigner反向生成表结构时，需要MySQL连接，配置好连接，测试时直接报：connection test failed”!，控制台输出：Could not Initialize JavaVM
OS:WIN7 旗舰版 64位
JDK： 64位
PowerDesigner：16.5.0.3982
问题原因：
powerdesigner是基于32位的jvm内核
解决方式：
1、需要安装32位的jdk(由于本机装的64位的jdk，一直不行，重新装32位的)
2、重新配置32位jdk环境变量
3、还需要配置powerdesign的jdk环境变量：
在PowerDesigner上面，选择菜单栏的PowerDesigner Tools，
PowerDesigner Tools –> General Options –> Variables：（把jar、java、javac、javadoc的value值里面选择对应的位置）
JAR D:\Program Files (x86)\Java\jdk1.6.0_20 \bin\jar.exe
JAVA D:\Program Files (x86)\Java\jdk1.6.0_20 \bin\java.exe
JAVAC D:\Program Files (x86)\Java\jdk1.6.0_20 \bin\javac.exe
JAVADOC D:\Program Files (x86)\Java\jdk1.6.0_20 \bin\javadoc.exe
最后重启PowerDesigner就好了。
配置java环境变量：
配置JAVA_HOME: D:\Program Files (x86)\Java\jdk1.6.0_20
配置PATH: %JAVA_HOME%\bin;%JAVA_HOME%\jre\bin;
配置CLASSPATH: .;%JAVA_HOME%\lib;%JAVA_HOME%\lib\tools.jar
powerdesigner连接mysql:

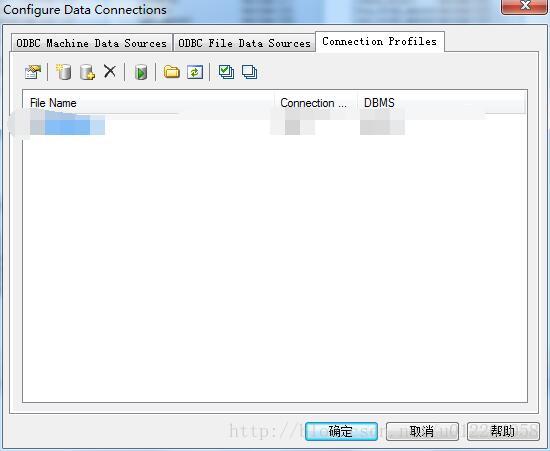

(1)首先新建一个“PhysicalDataModel”类型的文件，然后点击“Database”->”Configure Connections”,弹出窗口“Configure Data Connections”, 并选择”Connection Profiles”如下图所示：

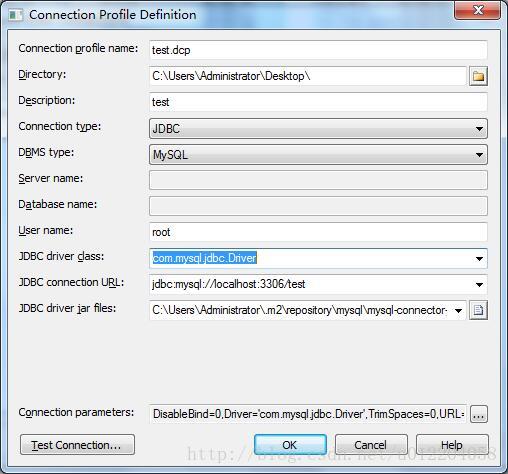

（2）点击上面的小仓库图标，进行新建一个mysql连接，出现如下窗口：

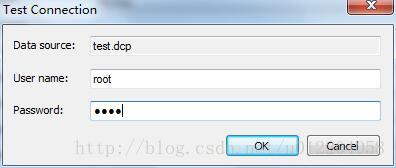

填写完相关信息后点击左下角的“Test Connection。。。”进行测试连接是否连接成功。
点击ok按钮，就可以看到测试连接的结果。
（3）连接成功后，点击“Database”->”Update Model from Database(快捷键为：CTRL_R)”,弹出窗口“Database Reverse Engineering Options”,如下图所示：
点击确定之后，完成配置后，弹出如下窗口：
最后点击OK按钮，就可以反向生成所有表结构啦。
