一、虚拟局域网VLAN
（Virtual Local Area Network）
主要应用在交换机上。
一台交换机，连接的是一个广播域，因为默认情况下所有的接口都是属于同一个VLAN的，默认VLAN 1所以是在同一个广播域中。
VLAN是将一个物理的LAN在逻辑上划分成多个广播域的通信技术，不同VLAN不能通信
1.1 VLAN目的
划分广播域，使得一个交换机上存在多个广播域。
不同广播域，是不能够直接通信的，如果想要通信，需要借助路由。
1.2 VLAN优势
控制广播
增强网络安全性
简化网络管理
1.3 VLAN种类
静态VLAN基于端口（接口）划分，需要管理员手动配置，创建VLAN，并将接口加入VLAN
动态VLAN 基于MAC地址，自动将同一类型的MAC地址加入到同一VLAN（实际很少用）

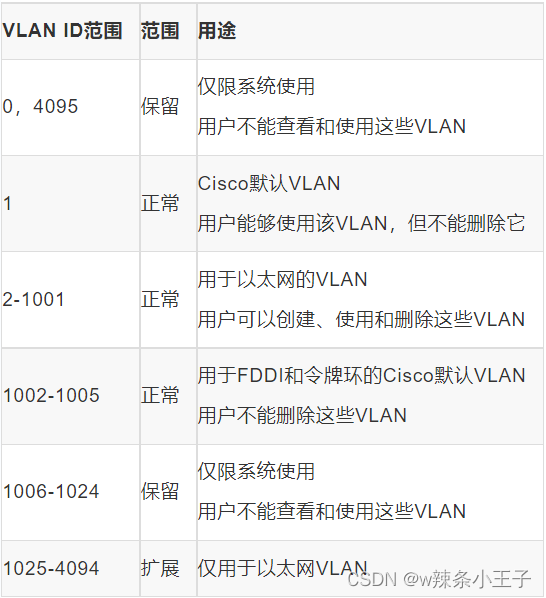

1.4 VLAN范围
思科设备：总计4096个VLAN 0~4095.不同设备大同小异
以太网VLAN 2~1001
扩展以太网VLAN 1025~4094
1.5 配置静态VLAN
1.创建VLAN
在全局模式下创建VLAN
Switch(config)#vlan 10 /* 创建VLAN 10 */
Switch(config-vlan)#name zhangsan /* 可选 给VLAN命名 */
Switch(config-vlan)#
2.将接口加入到VLAN
需要指定接口的模式
Switch(config)#int f0/2 /* 进入需要配置的接口 */
Switch(config-if)#switchport mode access /* 指定端口模式 默认access */
Switch(config-if)#switchport access vlan 10 /*将接口添加到VLAN 10 */
Switch(config-if)#no switchport access vlan 10 /* 将接口从VLAN10中删除 */
Switch(config-if)#
将多个接口批量加入到VLAN
Switch(config)#int range f0/2-5 /* 使用关键字range*/
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 10
还原接口为默认配状态
Switch(config)#default interface f0/5 /* 全局模式下使用default关键字 */
1.6 查看VLAN的信息

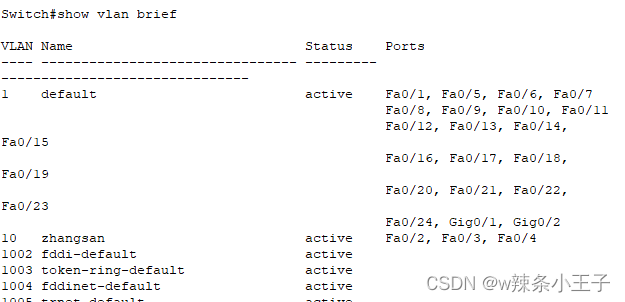

1.查看所有VLAN信息
Switch#show vlan brief

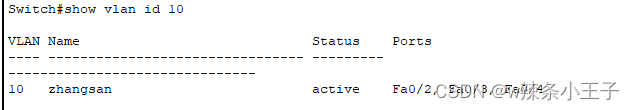

2.查看单独VLAN的信息
Switch#show vlan id 10
1.7 删除VLAN
全局模式下直接no
Switch(config)# no vlan 10

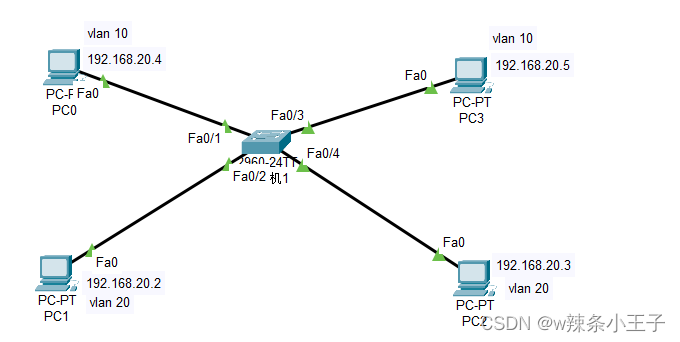

1.8 VLAN实验案例

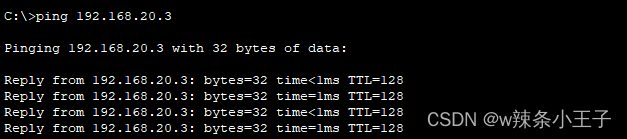

PC1 ping PC2

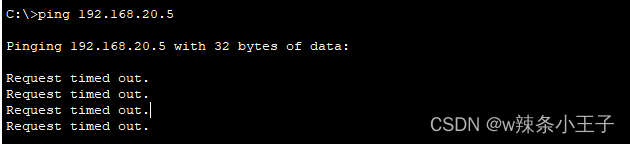

PC1 ping PC3
即使PC1和PC3是同一网段，但是在逻辑上不是同一个VLAN，因此无法直接通信
Switch>en
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#
Switch(config)#vlan 10
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#exit
Switch(config)#int f0/1
Switch(config-if)#sw mode acc
Switch(config-if)#sw acc vlan 10
Switch(config-if)#exit
Switch(config)#int f0/3
Switch(config-if)#sw mode acc
Switch(config-if)#sw acc vlan 10
Switch(config-if)#exit
Switch(config)#int f0/2
Switch(config-if)#sw mode acc
Switch(config-if)#sw acc vlan 20
Switch(config-if)#exit
Switch(config)#int f0/4
Switch(config-if)#sw mode acc
Switch(config-if)#sw acc vlan 20
Switch(config-if)#exit
