UE4_Widget 两个不同的WidgetUI建立一条连线

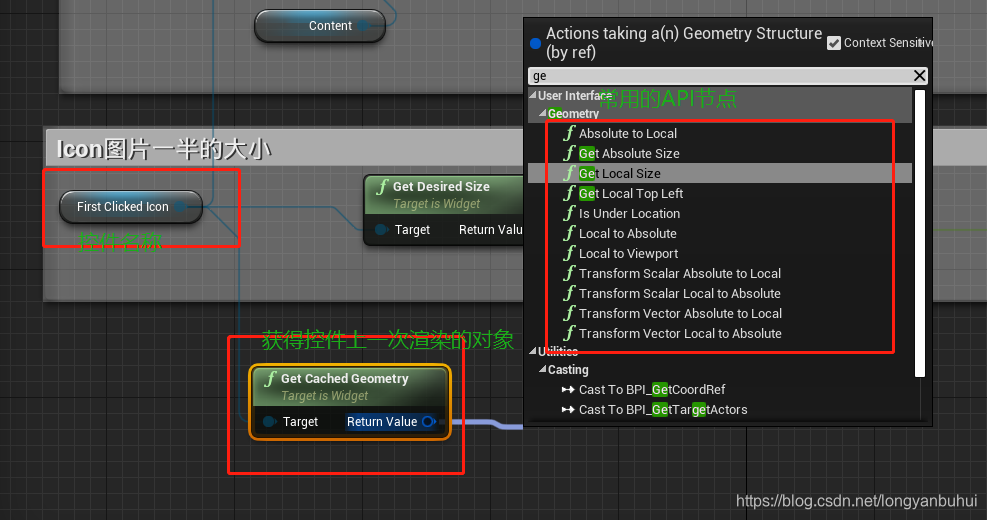

获取Widget 控件的位置：

在这里插入图片描述

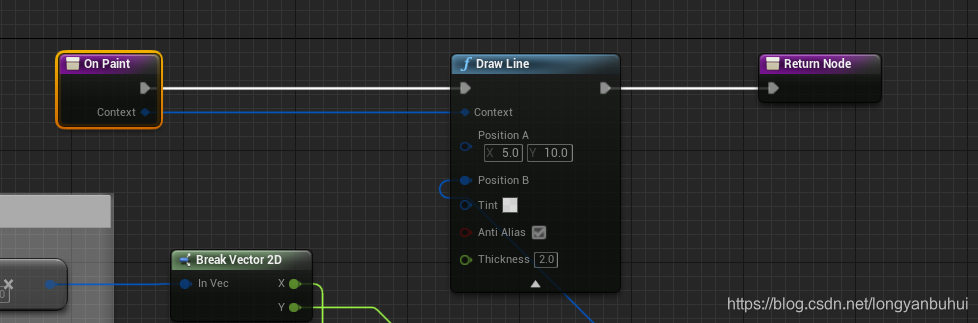

画线的函数：

在这里插入图片描述

DrawLine 在HUD和Widget 里都有这个函数，但是HUD的DrawLine 不支持抗锯齿（可能我比较菜），
但是在Widget里的DrawLine 里AntiAlias 设置为true ，就可以抗锯齿了

两个不同的Widget 蓝图对象，要把它们转换到同一个坐标系下

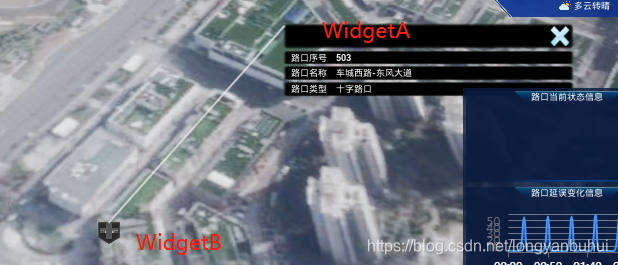

实现的效果大概如下：
在这里插入图片描述
实现思路：画线的逻辑写在WidgetA，所以要把WidgetB的位置信息转换到WidgetA下。

  1. 在WidgetA下的DrawLine下的PositionA的起始点默认是从Widget的左上角开始的，因为设置了一下参数的缘故，导致出现了一些偏移。所以PositionA 设置为（5，10）

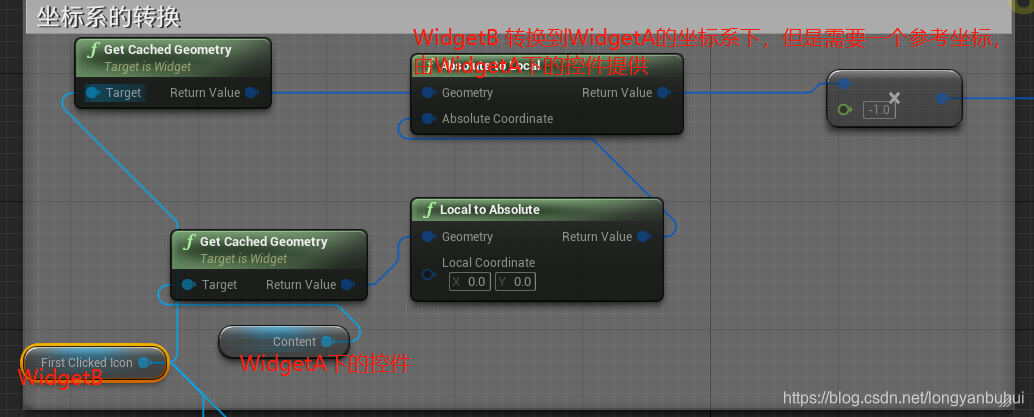

  2. 把Widget B 的坐标转换到Widget A 下的实现逻辑是在这里插入图片描述
  3. 乘以一个-1是因为计算后的坐标是反方向的

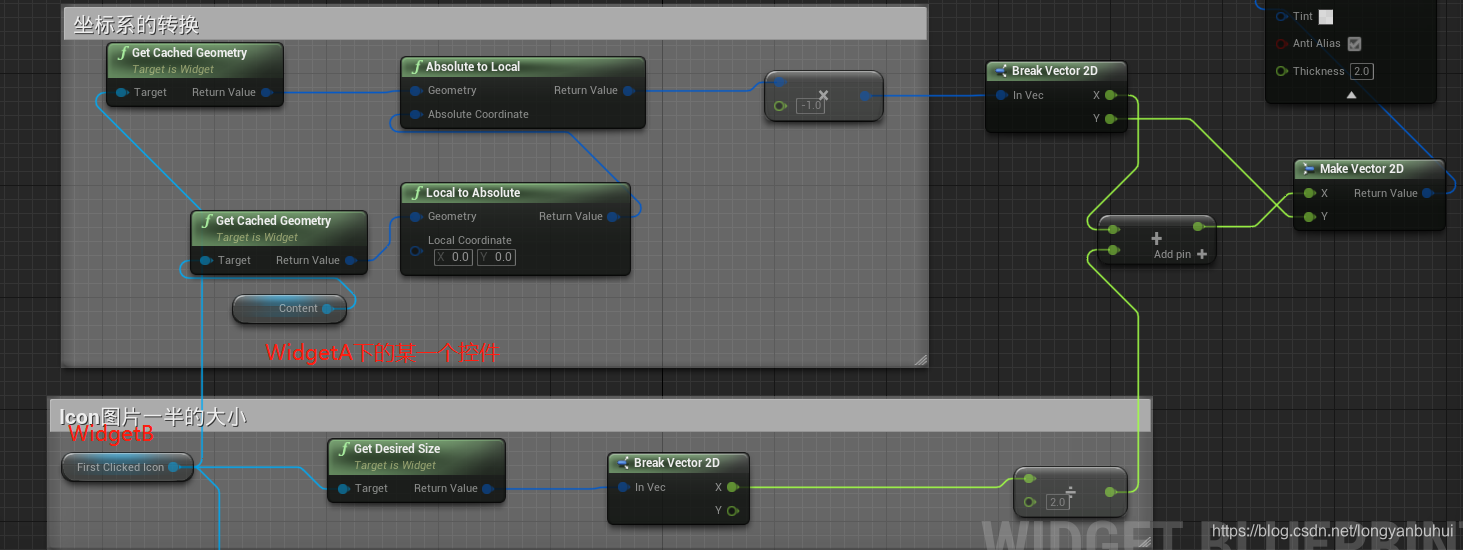

  4. 蓝图完整截图如下
    在这里插入图片描述
  • 乘以-1之后要加上一个偏移值的原因在于想从widgetB的中间位置开始建立连线，不然是从widgetB最左边开始建立连线
