tomcat系统架构与原理分析

一、tomcat架构图、组件介绍

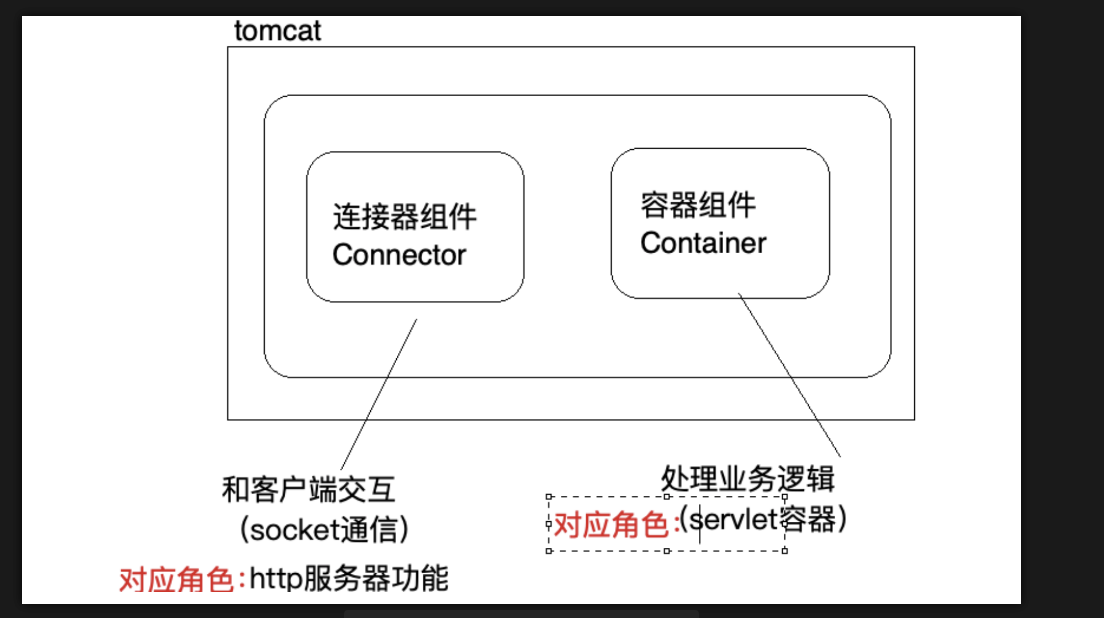

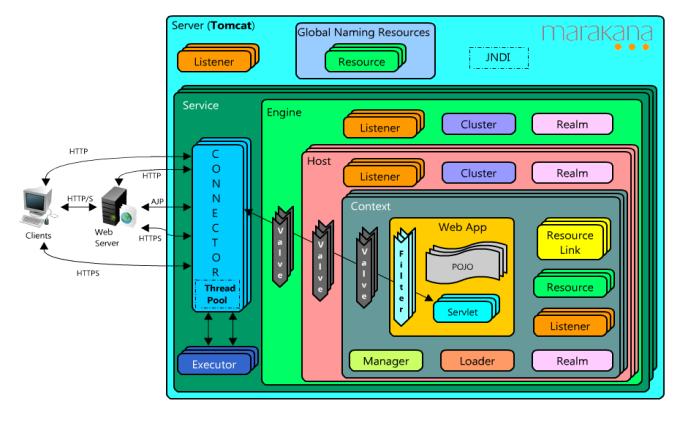

1、架构图
上述组件都可以在server.xml中配置

<Server>
    <Service>
        <Connector />
        <Connector />
        <Engine>
            <Host>
                <Context />
            </Host>
        </Engine>
    </Service>
</Server>

2、组件模块介绍

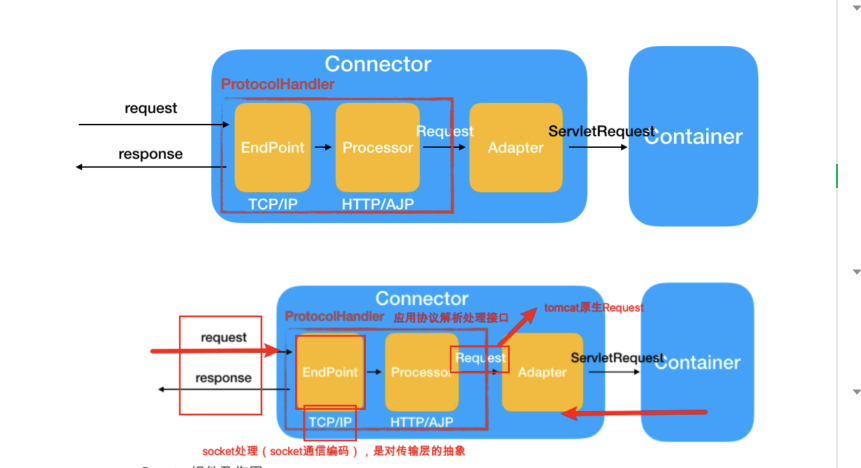

（1）Connector
Connector接收连接请求，创建Request和Response对象用于和请求端交换数据；然后分配线程让Engine来处理这个请求，并把产生的Request和Response对象传给Engine。
一般server.xml默认配置、其中可以设置协议

<Connector port="8080" protocol="HTTP/1.1" connectionTimeout="20000" redirectPort="8443" />
 <Connector port="8009" protocol="AJP/1.3" redirectPort="8443" />

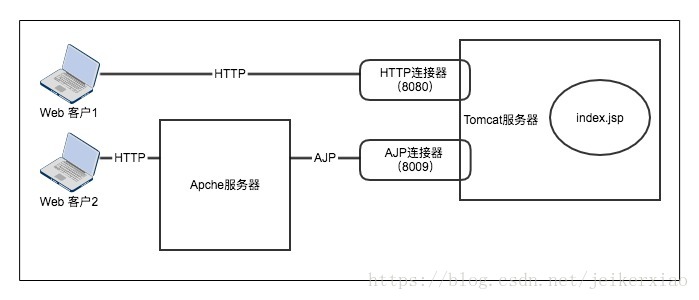

		**HTTP/1.1代表bio,nio可以手动设置类的全限定名	org.apache.coyote.http11.Http11NioProtocol，AJP连接器可以通过AJP协议和另一个web容器进行交互**

(2)容器
Engine、Host、Context、Wrapper(其实就是存放Servlet)
Engine
表示整个Catalina的Servlet引擎，用来管理多个虚拟站点，一个Service最多只能有一个Engine， 但是一个引擎可包含多个Host
Host
代表一个虚拟主机，或者说一个站点，可以给Tomcat配置多个虚拟主机地址，而一个虚拟主机下可包含多个Context
Context
表示一个Web应用程序， 一个Web应用可包含多个Wrapper
Wrapper
表示一个Servlet，Wrapper 作为容器中的最底层，不能包含子容器

二、tomcat启动流程、处理请求过程、热加载流程等

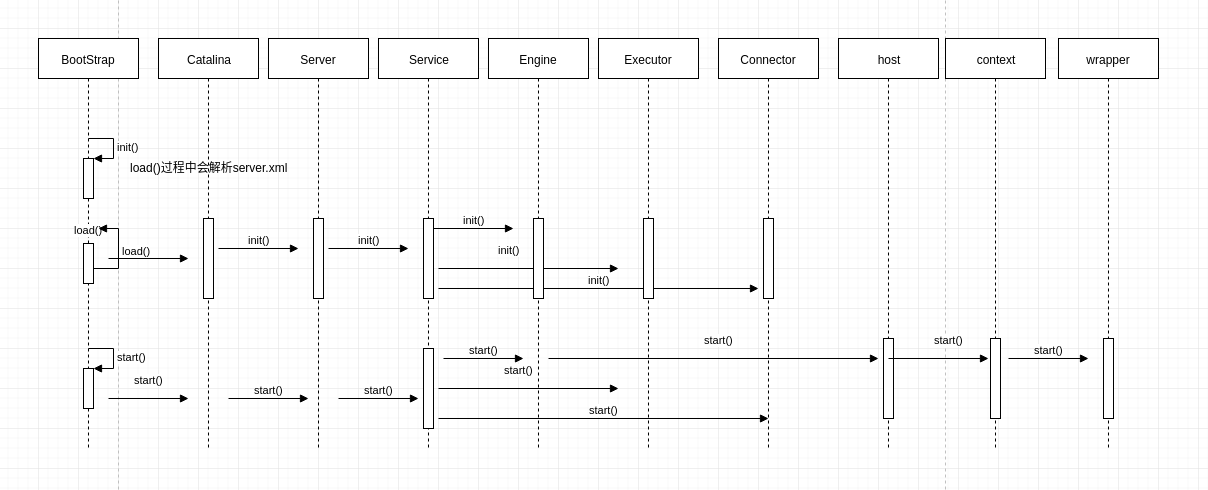

（1）tomcat启动流程时序图

（2）tomcat接受请求过程、处理请求过程
tomcat正常接受到请求Connector层会把tcp数据解析成封装到org.apache.coyote.Request req然后交给容器Container进行处理，大致流程如下

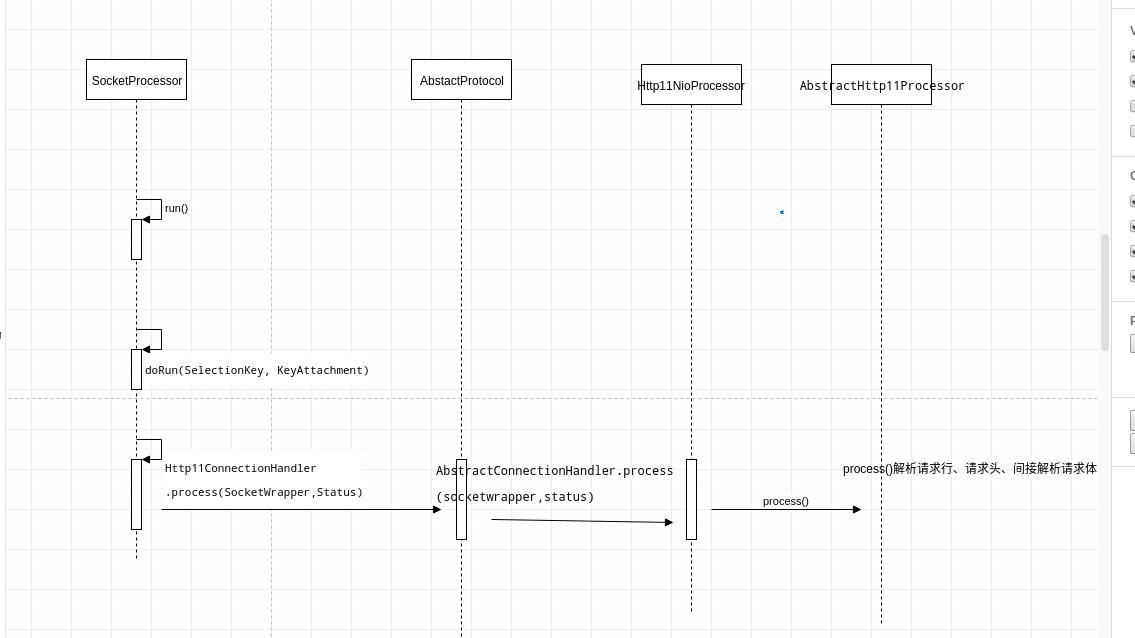

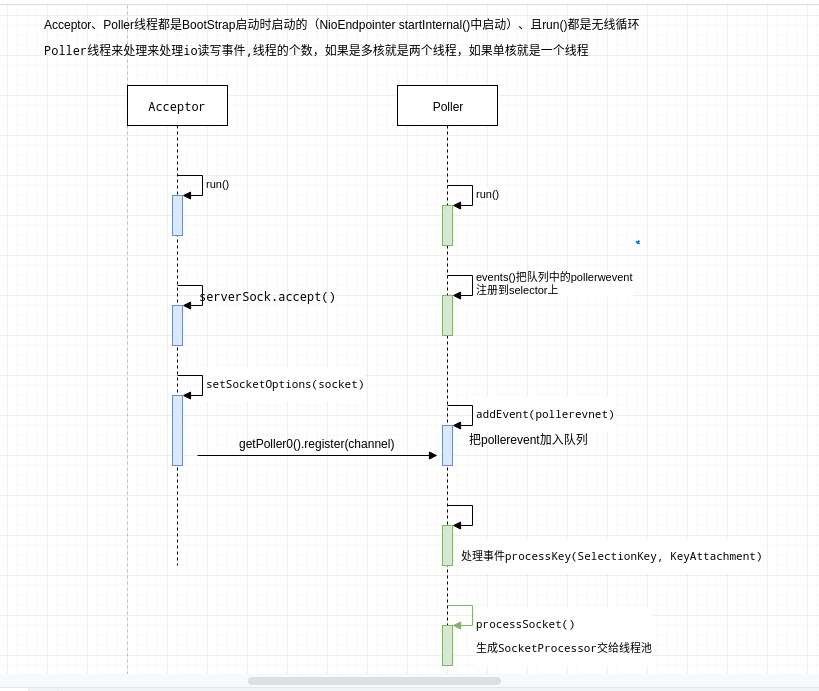

tomcat处理请求详细过程（以tomcat7 nio为列）

下面通tomcat处理bio

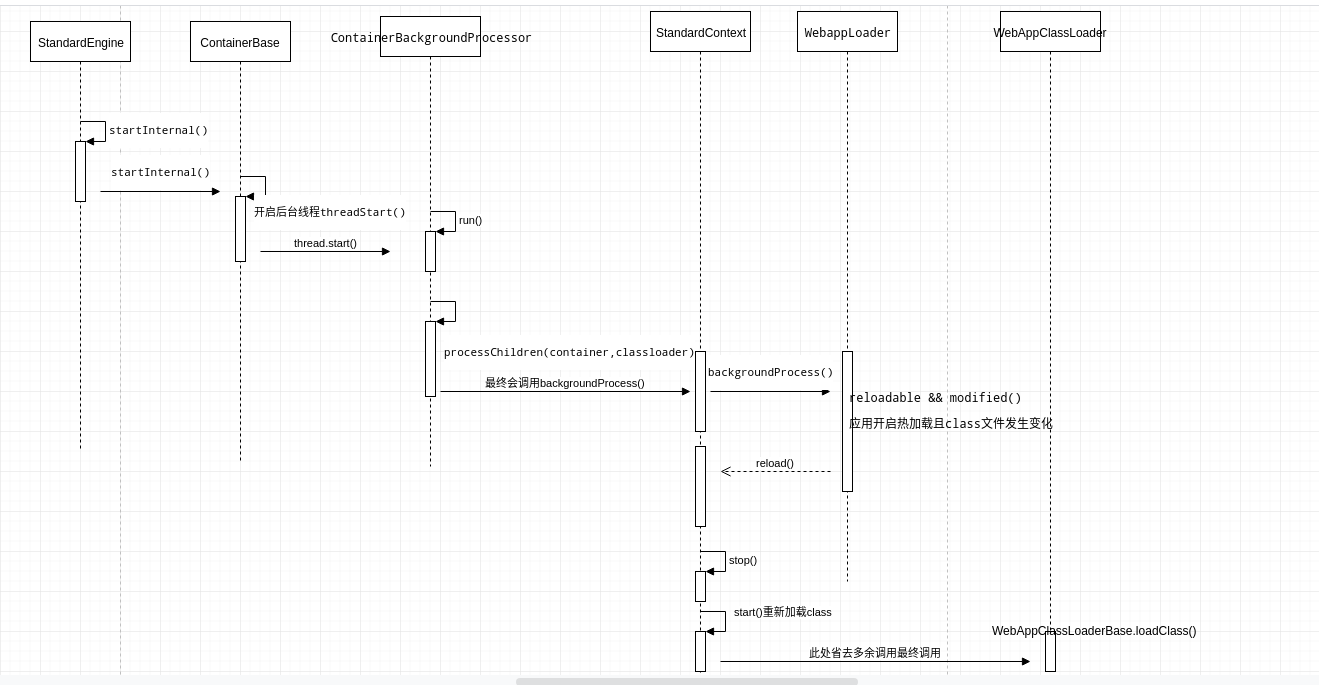

（3）tomcat热加载时序图
