软考笔记

数据流图（DFD）

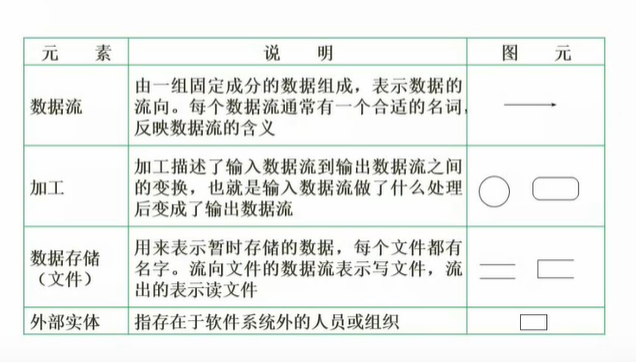

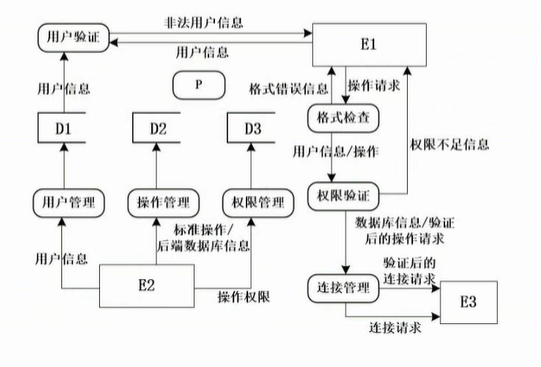

基础概念

在这里插入图片描述
在这里插入图片描述

  1. 数据流
    数据流中包含哪些内容就需要数据字典去定义 像是参数
  2. 加工
    像有返回参数的函数
  3. 数据存储（文件）
  4. 外部实体
    系统之外的人或组织

注：联系在数据流图中不存在

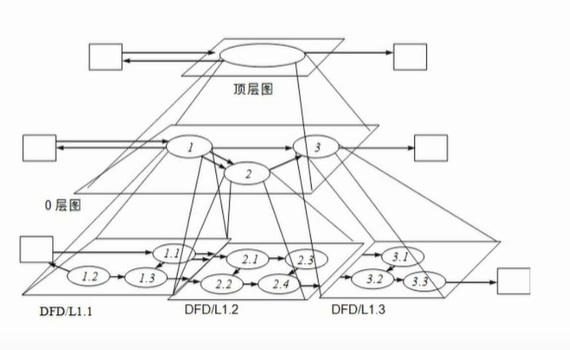

分层概念

在这里插入图片描述
一直不断的细化，然后与外界的交流不变，既要保持平衡

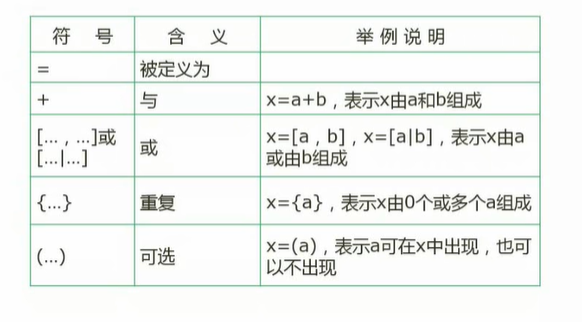

数据字典

在这里插入图片描述

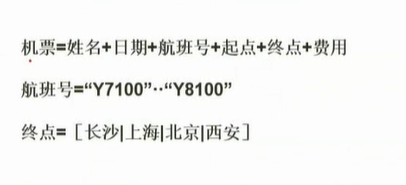

实例
在这里插入图片描述

数据流图平衡原则

  1. 父图与子图之间的平衡
  2. 子图内平衡

顶层 -> 0层 -> 1层

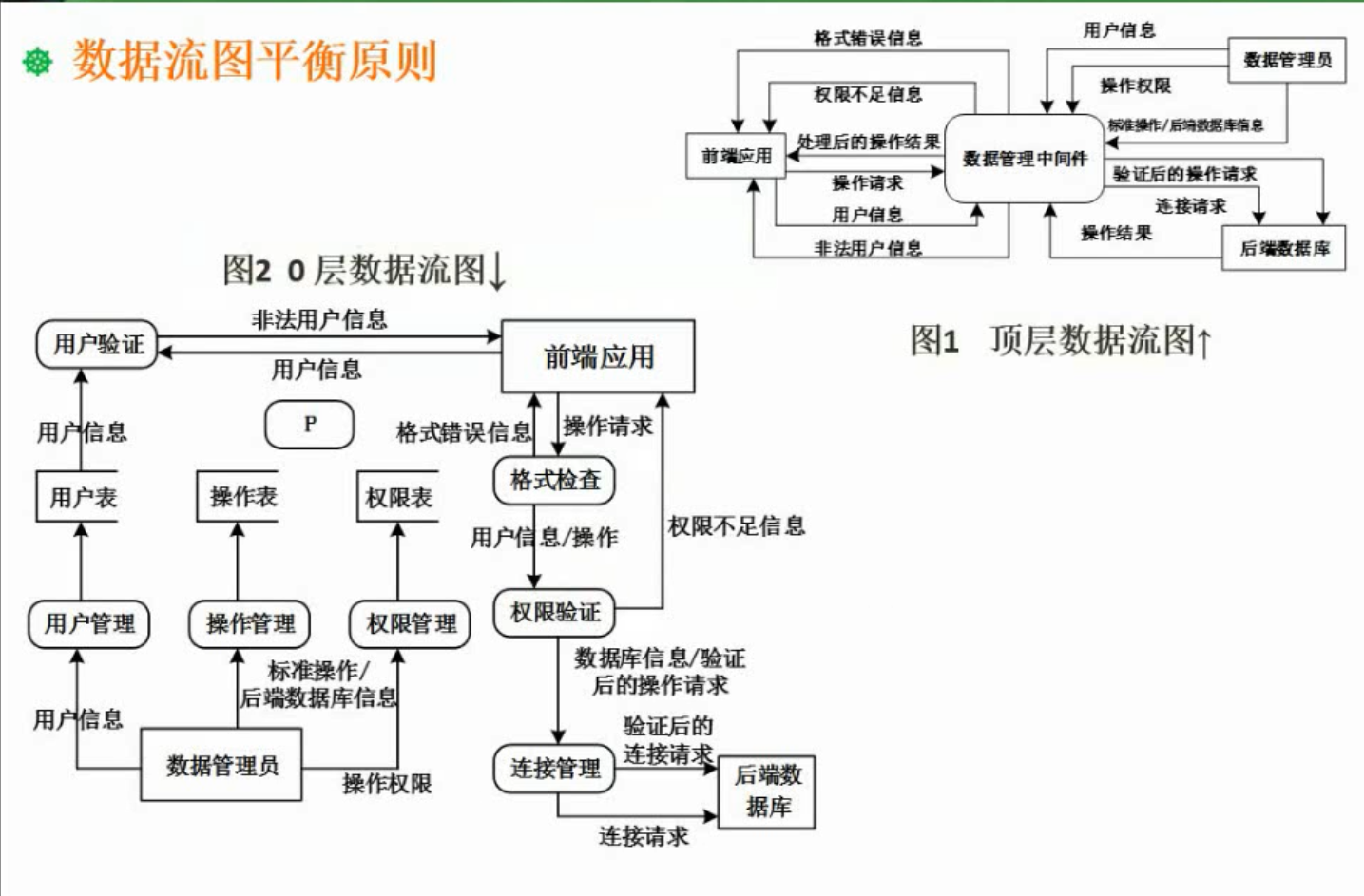

1. 父图与子图之间的平衡
在这里插入图片描述
在这里插入图片描述
在0层图中缺失了“处理后的结果”还有“操作结果”

2. 子图内平衡

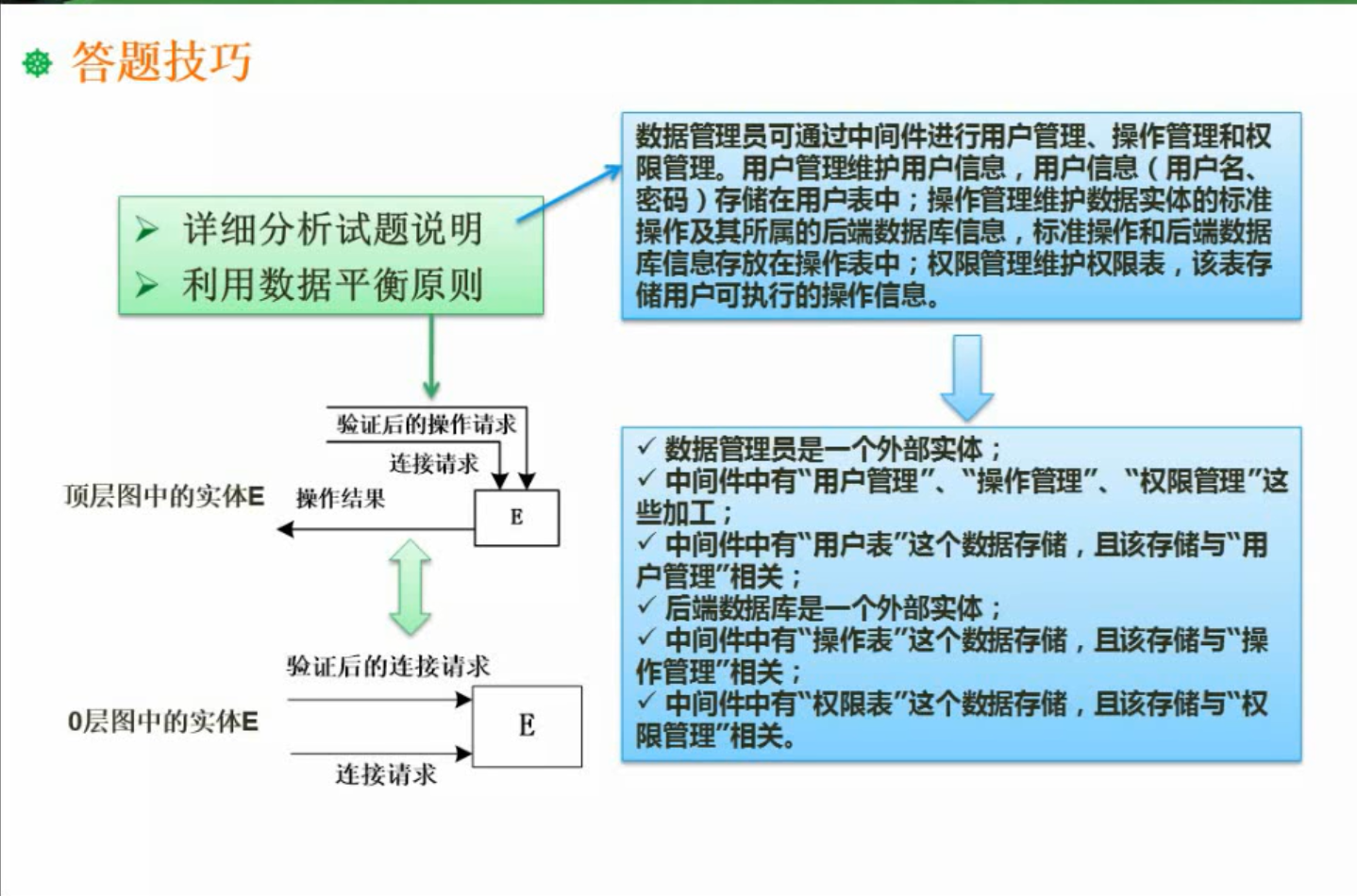

答题技巧

在这里插入图片描述
在绘制数据流图时，需要注意加工的绘制。请给出三种在绘制加工的输入、输出时可能出现的错误。

  1. 有些加工，只有输入的数据流，没有输出的数据流
  2. 有些加工，只有输出的数据流，没有输入的数据流
  3. 数据流命名的问题，输出流和输入流是一样的
