触摸屏tslib库交叉编译并移植ARM校准测试

本文介绍：触摸屏tslib库交叉编译并移植ARM，校准及测试。

下载tslib：Tags · libts/tslib · GitHub

在tslib的官方github上选择一个版本下载即可。

本实验版本为：tslib-1.12.tar.gz。

1. 配置

1.1 安装依赖库：

$ sudo apt-get install autoconf automake libtool

1.2 解压

将tslib-1.20.tar.gz放于ubuntu某目录入，解压并进入：

$ tar zxf tslib-1.12.tar.gz
$ cd tslib-1.12

1.3 配置编译选项

生成config文件:

$ ./autogen.sh

输出如下：

zengzr@ubuntu:/data/open_source/tslib-1.12$ ./autogen.sh
libtoolize: putting auxiliary files in '.'.
libtoolize: copying file './ltmain.sh'
libtoolize: putting macros in AC_CONFIG_MACRO_DIRS, 'm4/internal'.
libtoolize: copying file 'm4/internal/libtool.m4'
libtoolize: copying file 'm4/internal/ltoptions.m4'
libtoolize: copying file 'm4/internal/ltsugar.m4'
libtoolize: copying file 'm4/internal/ltversion.m4'
libtoolize: copying file 'm4/internal/lt~obsolete.m4'
configure.ac:58: installing './compile'
configure.ac:24: installing './config.guess'
configure.ac:24: installing './config.sub'
configure.ac:7: installing './install-sh'
configure.ac:7: installing './missing'
Makefile.am: installing './INSTALL'
plugins/Makefile.am: installing './depcomp'

configure配置选项：

configure配置：

$ ./configure --host=arm-linux --prefix=/data/arm-linux/libs/tslib-1.12-arm

上面的配置可能会出错，最终运用的是下面的：

$ ./configure --host=arm-linux --prefix=/data/arm-linux/libs/tslib-1.12-arm ac_cv_func_malloc_0_nonnull=yes

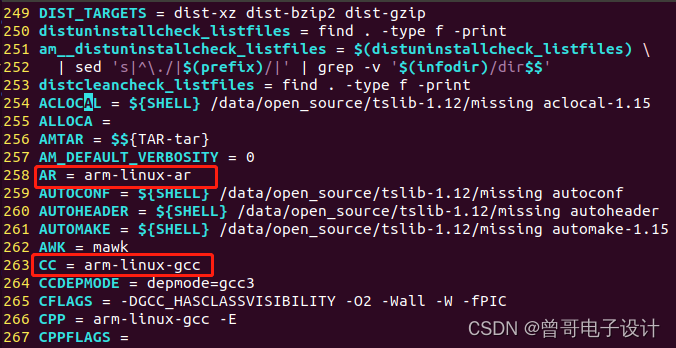

配置后，生成的Makefile中可验证相关配置，如下：

2. 编译

2.1 编译

$ make

2.2 错误处理

错误信息如下：

  CC       fbutils-linux.o
  CCLD     ts_test
fbutils-linux.o: In function `open_framebuffer':
fbutils-linux.c:(.text+0x288): undefined reference to `rpl_malloc'
collect2: ld returned 1 exit status
Makefile:584: recipe for target 'ts_test' failed
make[2]: *** [ts_test] Error 1
make[2]: Leaving directory '/data/open_source/tslib-1.12/tests'
Makefile:489: recipe for target 'all-recursive' failed
make[1]: *** [all-recursive] Error 1
make[1]: Leaving directory '/data/open_source/tslib-1.12'
Makefile:398: recipe for target 'all' failed
make: *** [all] Error 2

重新执行configure配置，加上ac_cv_func_malloc_0_nonnull=yes项：

$ ./configure --host=arm-linux --prefix=/data/arm-linux/libs/tslib-1.12-arm ac_cv_func_malloc_0_nonnull=yes

配置完再重新make即可。

2.2 安装

执行安装命令：

$ make install

即可在指定的安装目录下生成相关库文件，如下：

zengzr@ubuntu:/data/arm-linux/libs/tslib-1.12-arm$ ls
bin  etc  include  lib  share

3. 测试

3.1 移植到ARM

编译出来的库在安装路径tslib-1.12-arm下，如下：

zengzr@ubuntu:/data/arm-linux/libs/tslib-1.12-arm$ ls lib/
libts.la  libts.so  libts.so.0  libts.so.0.7.2  pkgconfig  ts

将tslib-1.12-arm复制到开发板的/lib目录下，并命名为tslib-1.12，路径为/lib/tslib-1.12。

配置环境变量，终端输入：

$ export LD_LIBRARY_PATH=/lib/tslib-1.12/lib:$LD_LIBRARY_PATH

3.2 运行校准程序

Tslib库的bin目录下还有个触摸屏校准程序ts_calibrate，可在ARM上运行的：

 [root@GEC210 ~]#/lib/tslib-1.12/bin/ts_calibrate
Couldn't open tslib config file: No such file or directory
ts_config: No such file or directory
ts_setup: No such file or directory

可见，不能顺利运行，报错了！

这是因为开发板的环境还没配置好，解决见下节。

3.3 配置运行环境

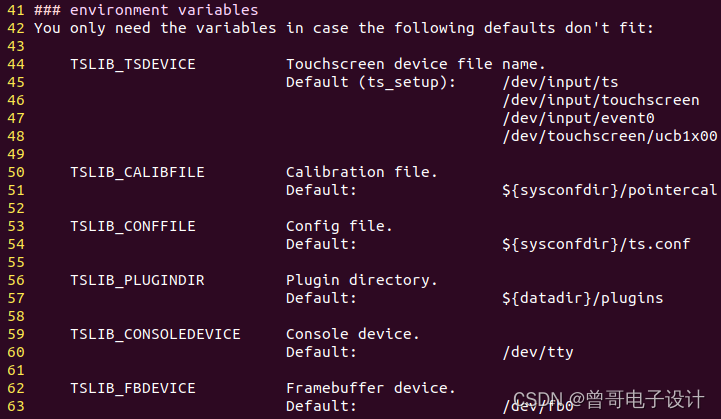

在tslib库的READ.md上有相关环境变量的介绍，如下：

由上可见，tslib也是依赖fb(LCD驱动)、input/event(触摸屏驱动)等的，请保证开发板的相关驱动已移植好。

根据上述环境变量，配置如下：

# tslib environment variables
export TS_ROOT=/lib/tslib-1.12
export LD_LIBRARY_PATH=$LD_LIBRARY_PATH:$TS_ROOT/lib
export TSLIB_CONSOLEDEVICE=none
export TSLIB_FDDEVICE=/dev/fb0
export TSLIB_TSDEVICE=/dev/input/event0
export TSLIB_CALIBFILE=$TS_ROOT/etc/pointercal
export TSLIB_CONFFILE=$TS_ROOT/etc/ts.conf
export TSLIB_PLUGINDIR=$TS_ROOT/lib/ts

特别说明：

如何确定触摸屏设备？

触摸屏设备通常为/dev/input/event*，若有多个event，可用以下方法：

在开发板串口上输入：#cat /dev/input/event0 （逐个event尝试）

然后触摸屏幕，串口上有输出的则为触摸屏设备。

3.4 问题处理

调试中遇到问题记录如下：

问题1：

Couldn't open tslib config file: No such file or directory
ts_config: No such file or directory
ts_setup: No such file or directory

解决1：

#export TSLIB_CONFFILE=/lib/tslib-1.12/etc/ts.conf

问题2：

Couldnt load module input
No raw modules loaded.
ts_config: No such file or directory
ts_setup: No such file or directory

#export TSLIB_PLUGINDIR=/lib/tslib-1.12/lib/ts

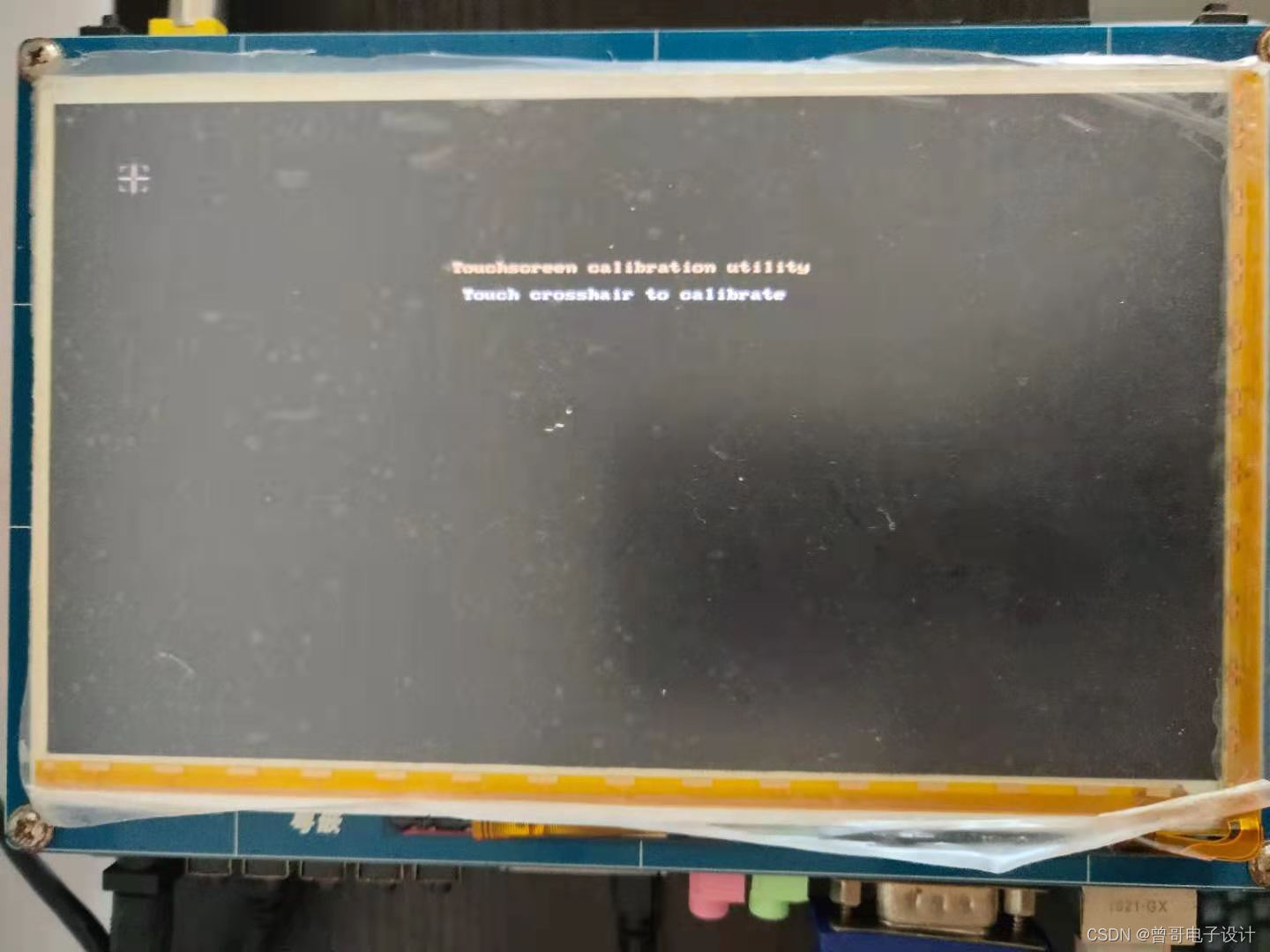

最终，成功运行，在开发板LCD上显示有个“+”号，追着它点5次即可完成校准。

输出如下：

[root@GEC210 ~]#/lib/tslib-1.12/bin/ts_calibrate

xres = 800, yres = 480

Took 1 samples...

Top left : X =   65 Y =   50

Took 1 samples...

Top right : X =  774 Y =   27

Took 1 samples...

Bot right : X =  775 Y =  419

Took 4 samples...

Bot left : X =   65 Y =  425

Took 1 samples...

Center : X =  402 Y =  248

-10.503601 0.986122 0.000340

0.225342 0.020684 0.988734

Calibration constants: -688364 64626 22 14768 1355 64797 65536

注：若出现更多其他问题，请参考：
