这期带来一个由Arduino UNO板控制的呼吸灯电路
实验效果
小灯在UNO板PWM信号的控制下可以逐渐变亮

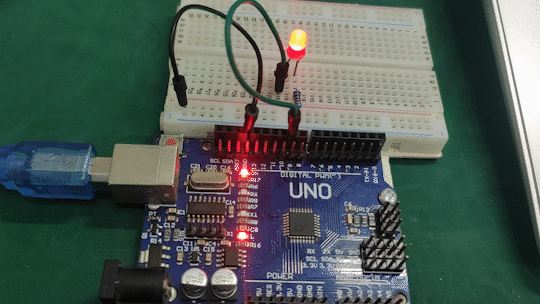

呼吸灯效果
所需器材
一根编程线
一块Arduino 的UNO板
一块用于电路搭接的面包板
一个220欧电阻(起限流作用)
一颗发光二极管
杜邦线若干

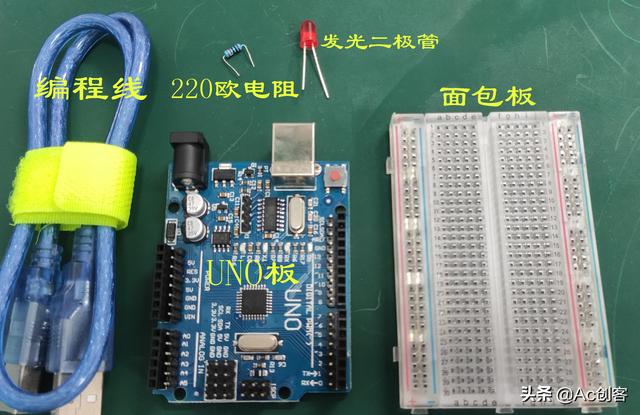

所需器材
接线连接
本次实验小灯的控制引脚为9脚

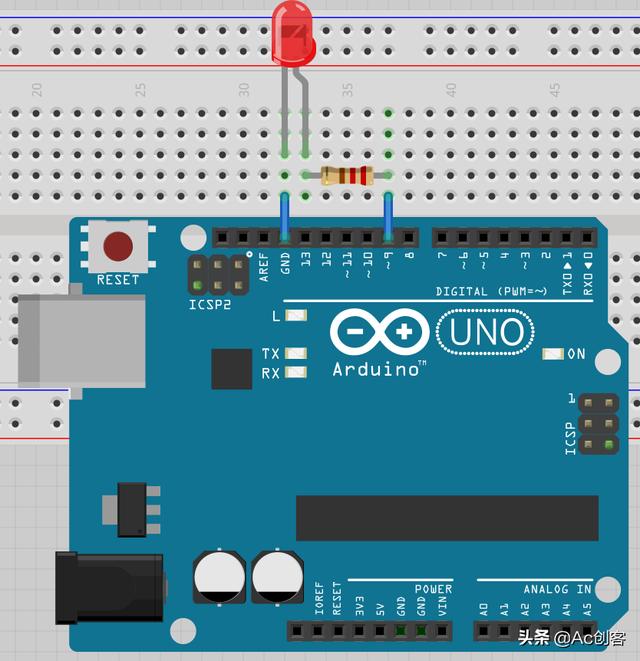

接线图
重点函数式
- unsigned char无符号字节型数据(范围0~255)
- for循环(这个函数非常好用，后面会常用到的)
格式：for(初始化表达式，条件表达式，修正表达式)
- analogWrite PWM引脚位，可通过PWM调制，输出不同的电压值
PWM脉宽调制
这是一种对模拟信号电平进行数字编码的方法，由于计算机和UNO板只能输出0V或5V的数字电压值，所以就要通过改变方波脉宽占空比的方式，来对模拟信号进行编码，经过脉宽调制的输出电压和通断的时间有关，公式如下：
输出电压=(接通时间/脉冲总时间)X最大电压值
脉宽调制
大家还可以这样理解，把总电压分成255份，输出的份数就代表在总电压中所占的比例
在 analogWrite()函数当中可控制的范围为0~255；
当 analogWrite(255)时，输出电压为总电压，占空比为100%，相当于开关常开；
当 analogWrite(0)时，输出电压为0，占空比为0%，相当于开关常闭；
当 analogWrite(127)时，占空比为50%，输出电压为总电压的一半；
程序源码
void setup()//初始化函数
{
pinMode(9,OUTPUT); //数字引脚位，指定输入输出
}
void loop() //执行函数
{
unsigned char i;//亮度增减变量
for (i=1;i<=255;i++)//增量范围0~255
{
analogWrite(9,i);//PWM引脚位，指定输出值
delay(5);//延时
}
for (i=255;i>=1;i--)
{
analogWrite(9,i); //PWM引脚位，指定输出值
delay(5);//延时
}
}
程序
看完这些，相信大家一定可以掌握Arduino中PWM端口的使用方法，后期我会上传更多Arduino的基础入门教程，查看更多的电子入门知识，可进入AC创客个人主页，感谢大家的支持
